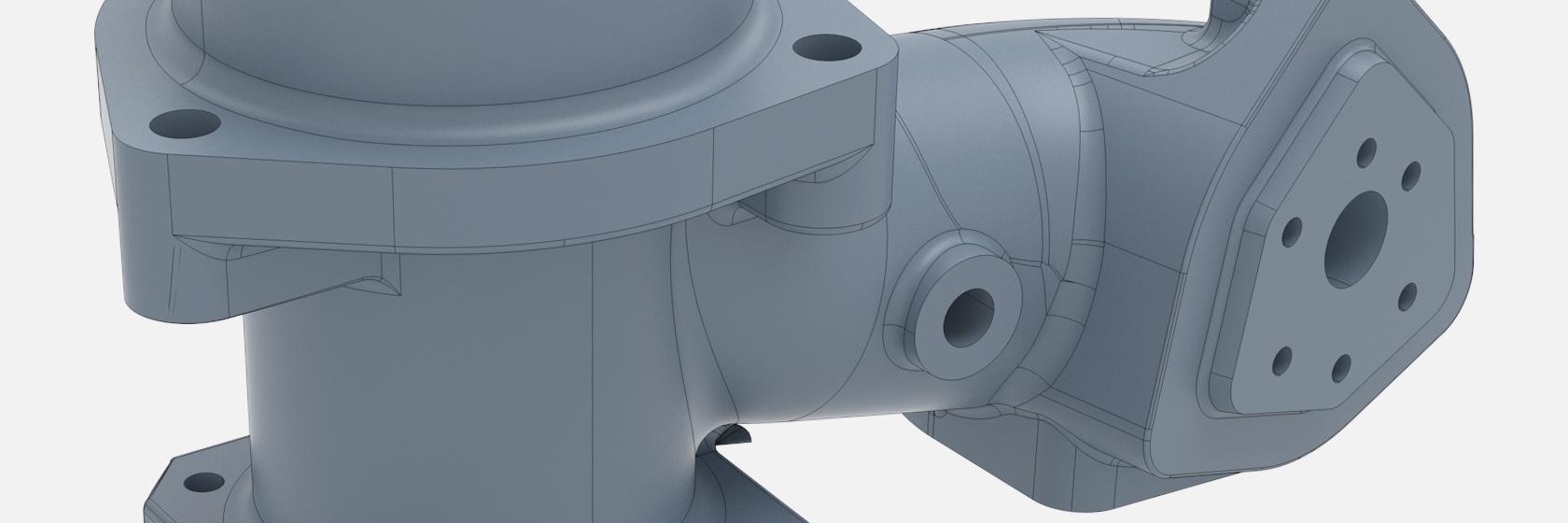

Konstrukcja części (CAD/PMI)

Jeśli model CAD części został wyposażony w funkcje inspekcyjne już podczas projektowania, planowanie pomiarów 3D i kontrola mogą być wykonywane w procesie bez rysowania bezpośrednio na zestawie danych PMI. Co więcej, geometria całej powierzchni uzyskana przez bezstykowy system ATOS umożliwia ponowne zasilenie i dostosowanie geometrii komponentów i narzędzi do istniejących danych CAD, jeśli konieczna jest korekta narzędzia (zaawansowane modelowanie CAD). Uzyskane dane pomiarowe 3D służą również do tworzenia danych projektowych w dziedzinie inżynierii odwrotnej.

Zastosowania

• Planowanie pomiaru w CAD (PLM) dla Przemysłu 4.0
• Interfejsy PMI (CATIA, Creo Parametric, NX)
• Importowalne tabele tolerancji
• Kompensacja skurczu, deformacji, obróbki materiału w CAD

Bezpośredni import i ocena danych PMI, w tym specyfikacji tolerancji z modeli projektowych 3D, przyspiesza rozwój nowych produktów i procesy produkcyjne dzięki planowaniu pomiarów 3D na zestawie danych CAD przed produkcją komponentów. Cyfrowe dane kontrolne zapewniają ciągłą kontrolę w całym cyklu życia produktu (Industry 4.0).
