GEAR® PRO

Od rysunku do pomiaru

Opcje ZEISS CALYPSO

Pomiar kół zębatych na maszynie CMM

Wąskie zakresy tolerancji to jedyny sposób, aby koła zębate pracowały cicho i niemal bez strat. Precyzja produkcji musi iść w parze z precyzją pomiarów zębów kół zębatych.

Opcja GEAR PRO oprogramowania ZEISS CALYPSO umożliwia pomiar zębów kół zębatych przy użyciu współrzędnościowych maszyn pomiarowych. Analityczny model 3D koła zębatego oraz okna do wprowadzania danych znacznie przyspieszają pracę z modułem GEAR PRO.

Główne zalety

Interfejs graficzny
Symulacja CAD pomiaru
Głowice aktywne i pasywne
Pomiar z użyciem stołu obrotowego lub bez niego
Zgodne z normami, automatyczne pomiary
Raporty dostosowane do zastosowania

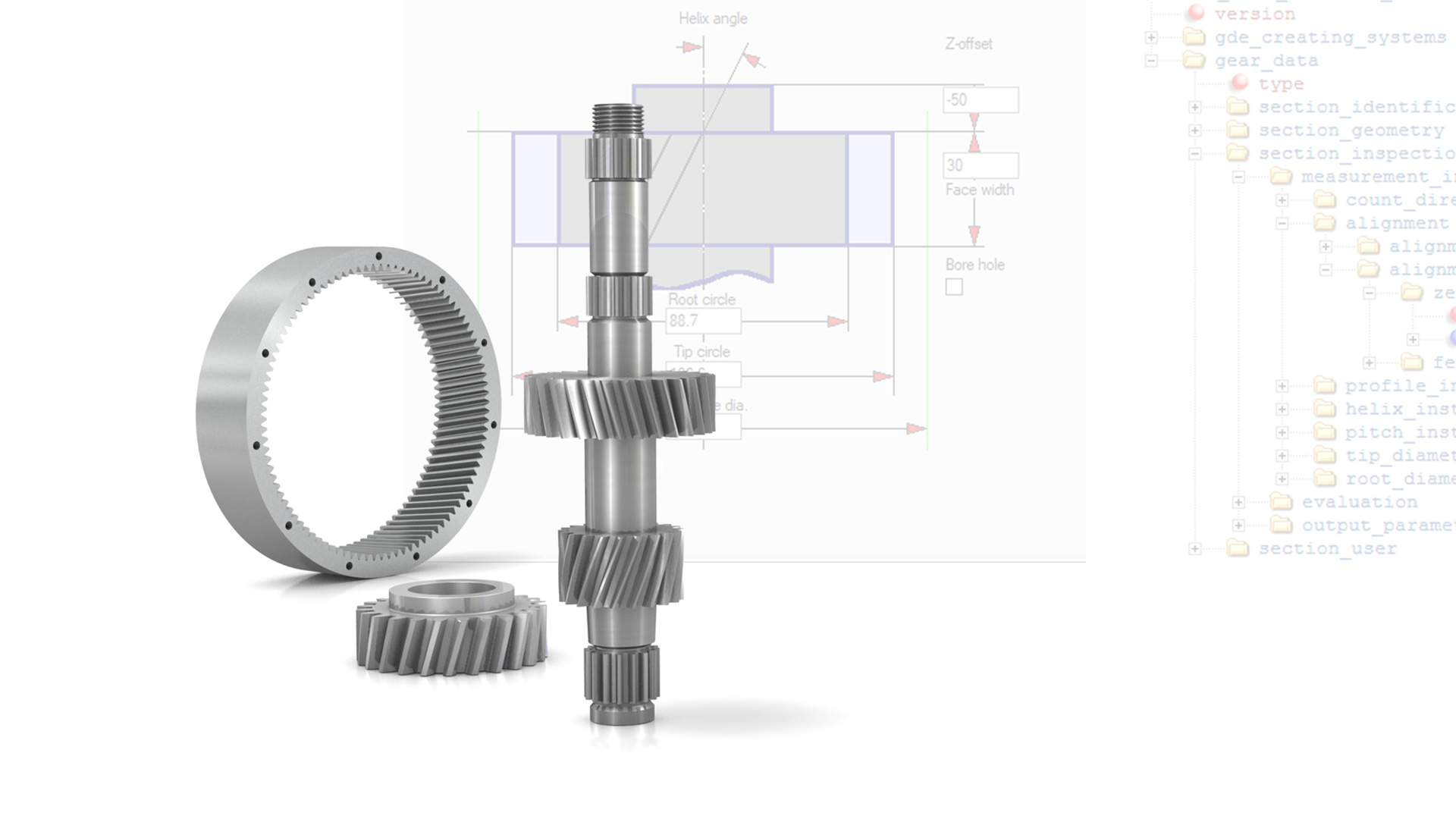

Kontrola wzrokowa

Opcja GEAR PRO w połączeniu z oprogramowaniem i graficznym interfejsem użytkownika generuje model CAD koła zębatego na podstawie definicji geometrii.

Graficzne przedstawienie modelu CAD pozwala na szybką wizualną kontrolę wartości wejściowych. Standardowy pomiar można rozpocząć już na podstawie definicji geometrii.

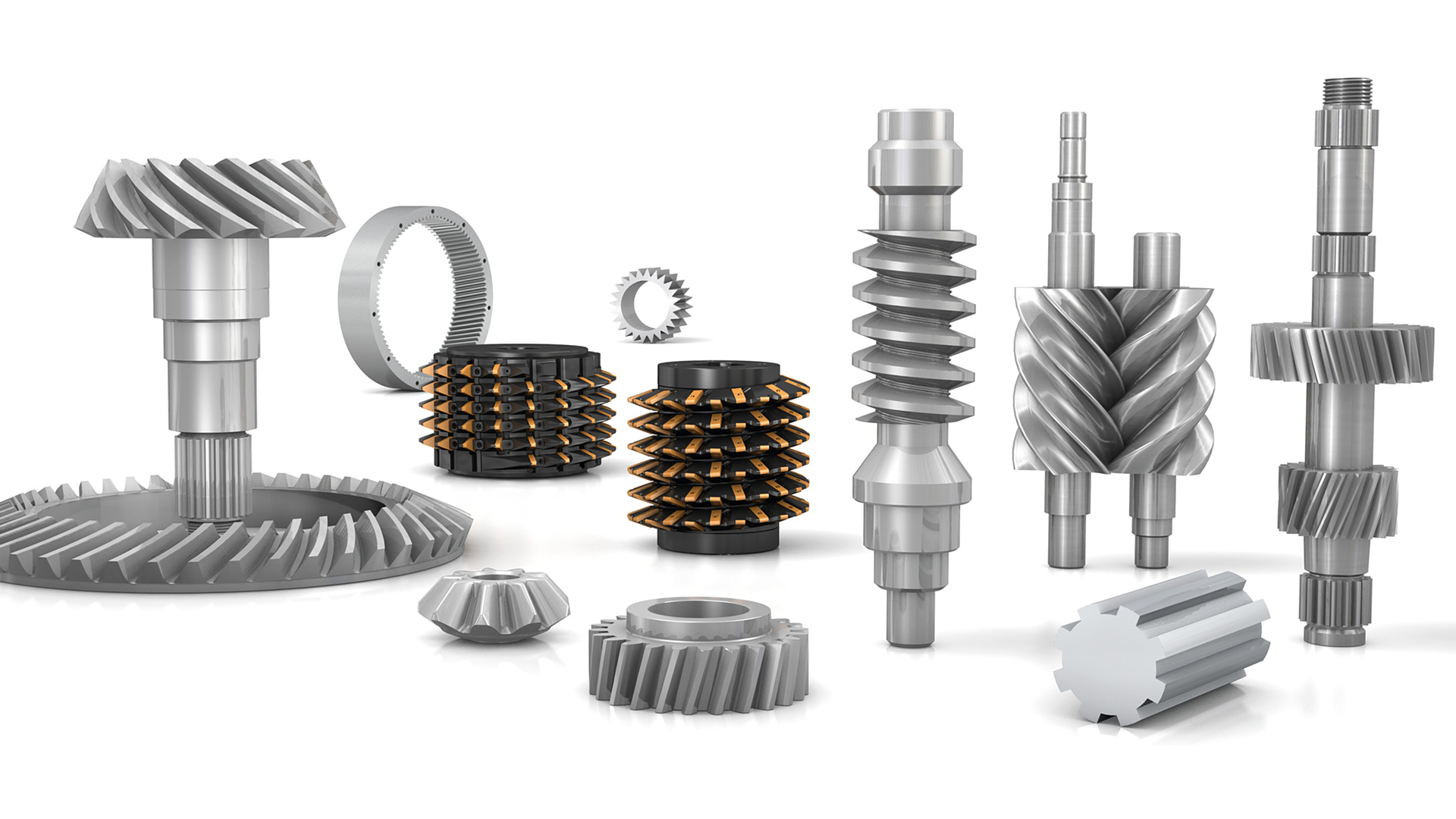

Dostępne pakiety

Przekładnie walcowe - GEAR PRO involute
Przekładnie stożkowe - GEAR PRO bevel
Przekładnie ślimakowe - GEAR PRO worm
Wirniki (sprężarki śrubowe) - GEAR PRO rotor
Frezy ślimakowe do kół zębatych - GEAR PRO hob

Więcej informacji o pakietach

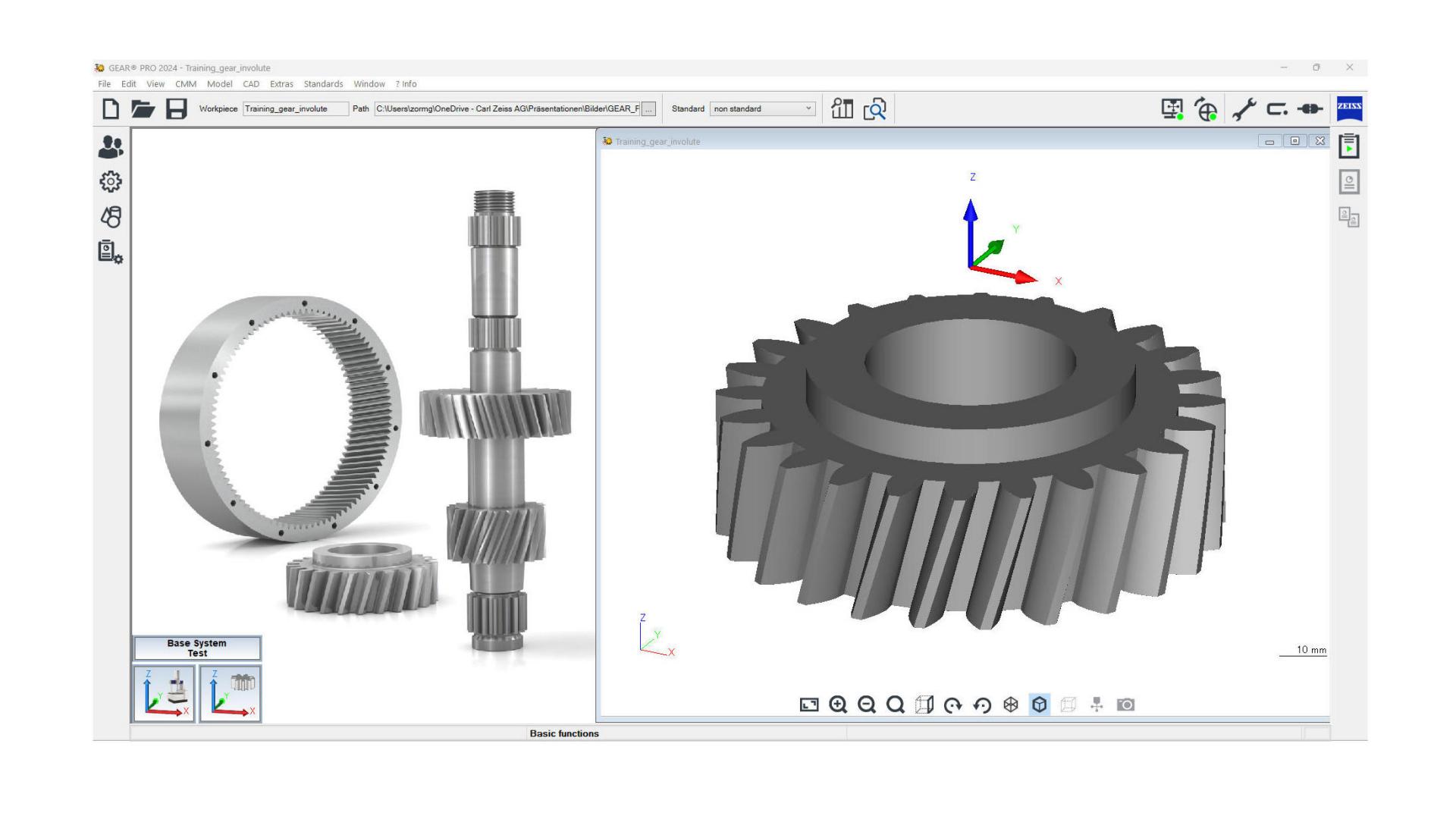

Wskazówki dla użytkownika

GEAR PRO umożliwia pomiar zębów kół zębatych na współrzędnościowej maszynie pomiarowej — Specjalista od kół zębatych czołowych i walcowych: GEAR PRO involute

Graficzne okna wprowadzania danych i prowadzenie użytkownika w każdym kroku ułatwiają dostosowanie przebiegu pomiarowego do danego zadania pomiarowego.

Wystarczy kilka kliknięć myszką, aby za pomocą okien i graficznej wizualizacji zdefiniować np. zakresy oceny i pomiaru.

ZEISS GEAR PRO w praktyce

Inspekcja kół zębatych w oparciu o CAD

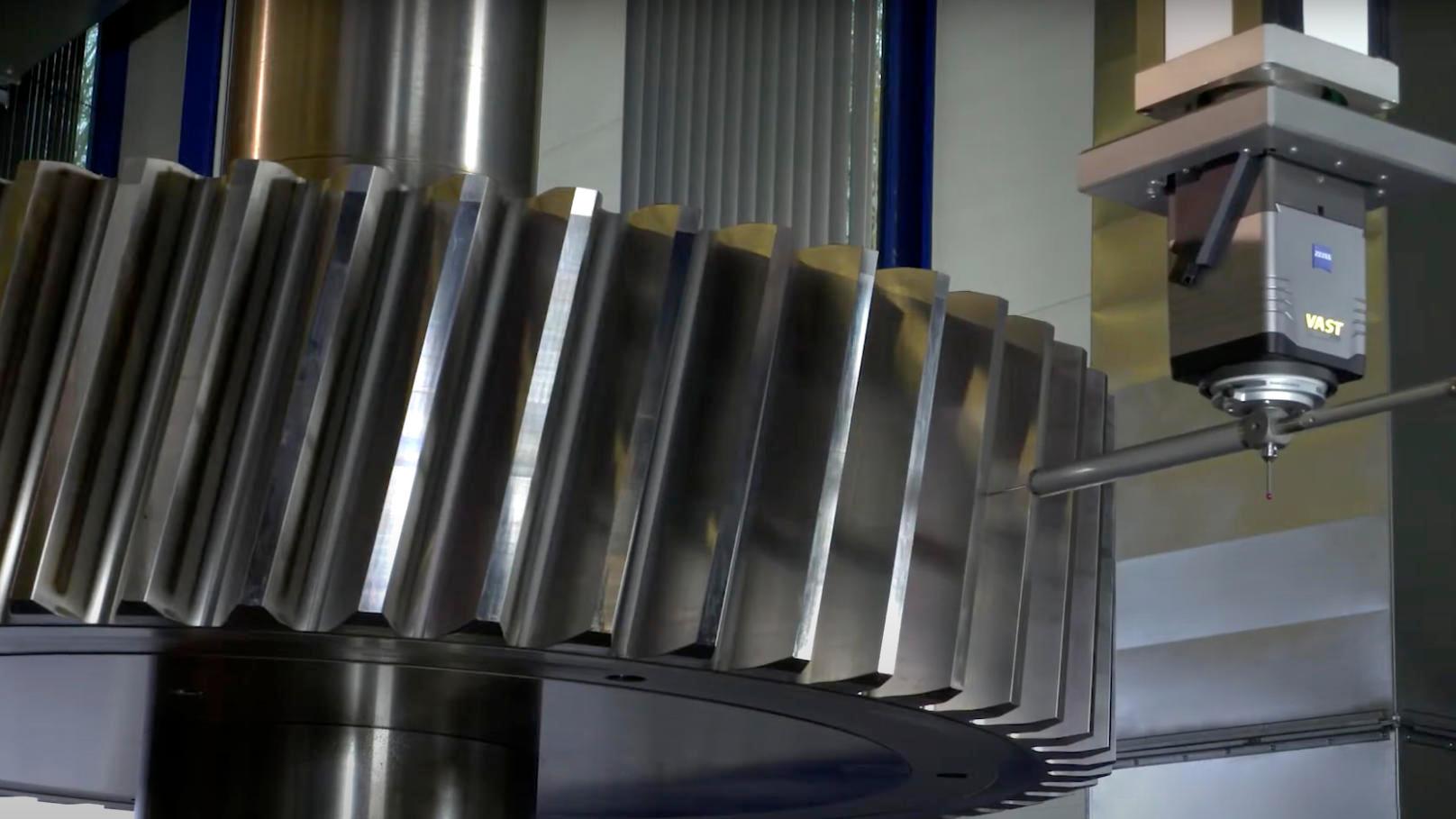

Rozwiązania ZEISS do pomiaru kół zębatych
