Wymiarowanie i tolerowanie geometryczne (GD&T)

Zwiększ jakość i zredukuj koszty

Dzisiejsze nowoczesne maszyny produkcyjne mogą osiągać bardzo wysoki stopień dokładności. Mimo to wymiary i geometrie wytwarzanych detali nadal odbiegają od wartości nominalnych. Aby ograniczyć te odchyłki i wynikające z nich większe koszty, producenci i metrolodzy stosują tolerancje. Definiują one dopuszczalne odchyłki od wartości nominalnej oraz kiedy dana część jest klasyfikowana jako „nie OK” (NOK), tj. nie nadaje się do użytku bez korekty.

Zalety GD&T

Reprezentacja GD&T

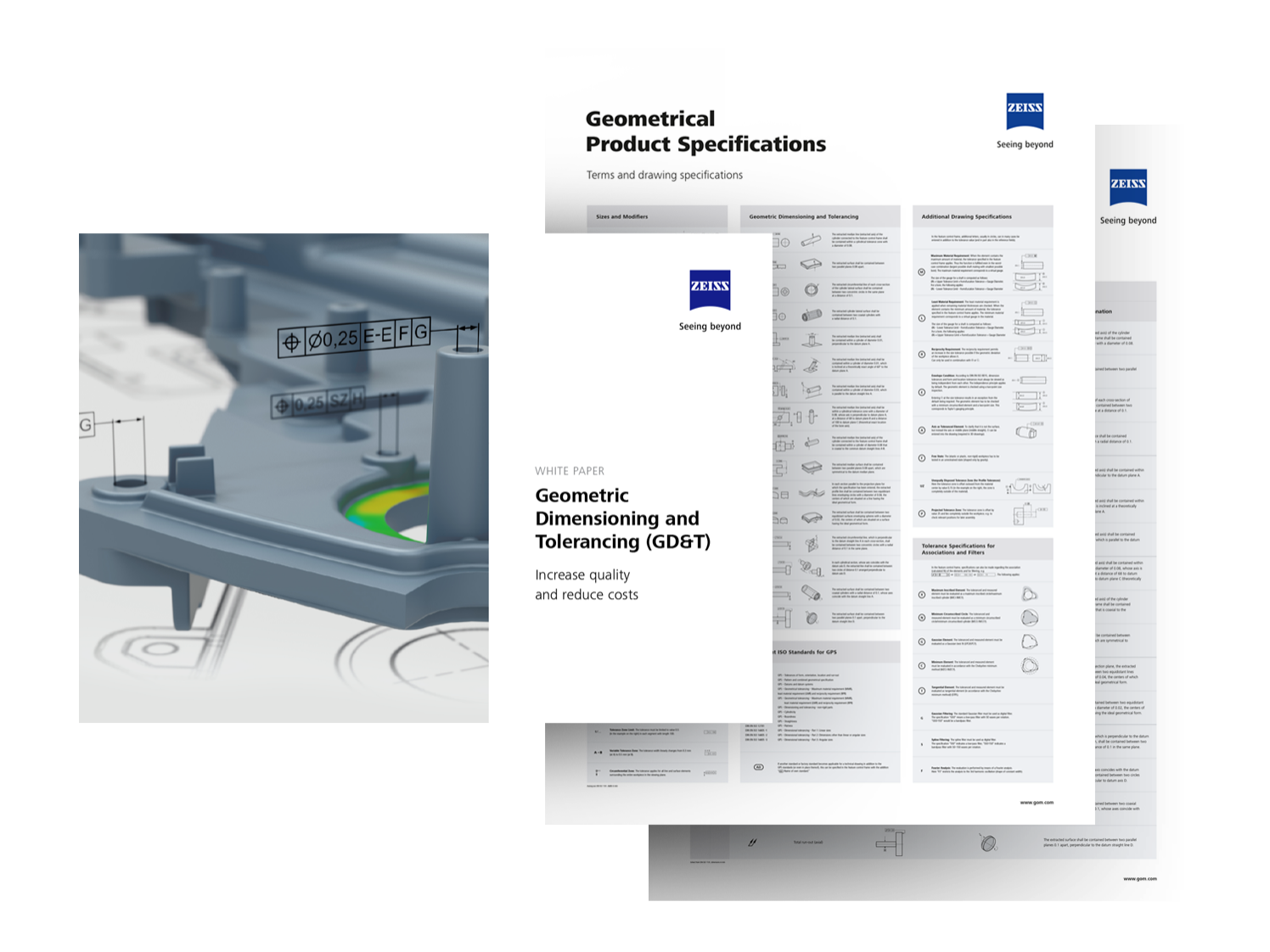

Do reprezentowania GD&T na rysunkach opracowano międzynarodowy język symboli. Zebraliśmy je i stworzyliśmy przejrzyste plakaty.

Pobierz artykuł techniczny i plakaty

Zobacz nasz artykuł techniczny, aby dowiedzieć się więcej o zaletach tolerancji kształtu i pozycji, a także szerokim zakresie zastosowań i praktycznych przykładach. Nasze plakaty w przejrzysty sposób wizualizują reprezentację tolerancji.

Wczytywanie formularza...

Jeśli chcesz dowiedzieć się więcej o przetwarzaniu danych przez ZEISS, zobacz informacje o ochronie danych.

Interpretacja GD&T

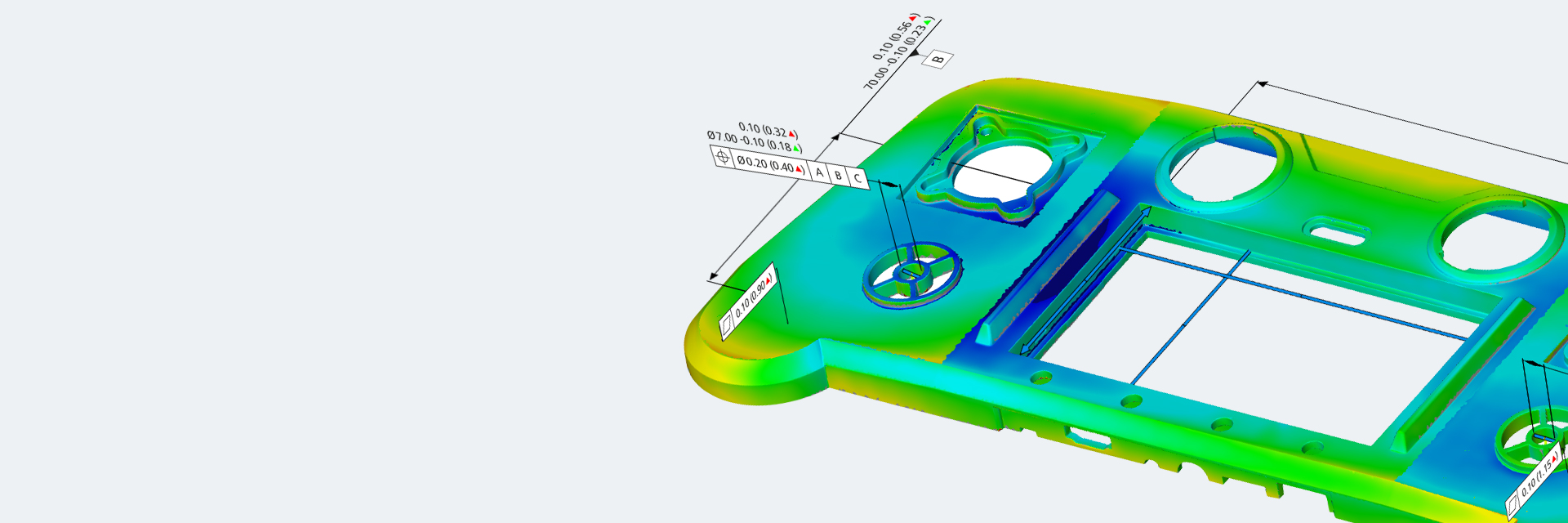

Zarówno GD&T jak i wyniki pomiarowe z kontroli tolerancji wyrażane są w formie wartości liczbowych. Mimo to interpretacja tych liczb oraz przełożenie ich na konkretne działania naprawcze stanowi wyzwanie. Najprostszym sposobem kontroli GD&T jest wykorzystanie oprogramowania, które oznacza wartości nominalne i aktualne kolorami, do przedstawienia odchyłek stosuje wektory.

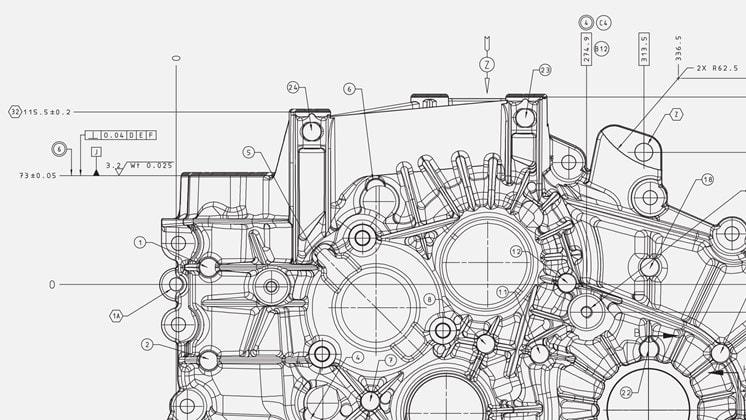

Normy GD&T

Reguły, symbole, definicje, wymagania, wartości domyślne oraz zalecane metody do określania i interpretowania GD&T są ustanowione w systemach norm, niemniej jednak jedynie dwa standardy są akceptowane i stosowane globalnie:

ISO GPS (specyfikacje geometrii wyrobów), ustanowiony przez Międzynarodową Organizację Normalizacyjną

ASME Y14.5, ustanowiony przez Amerykańskie Stowarzyszenie Inżynierów Mechaników

Zobacz artykuł techniczny, aby dowiedzieć się więcej o podobieństwach i różnicach między tymi normami.
