Import CAD w ZEISS INSPECT
Otwieranie plików CAD
Model CAD pozwala przekształcić projekt w rzeczywistość. Zamiast rysunku 2D część jest definiowana we wszystkich wymiarach przez model 3D. Modele CAD są wykorzystywane nie tylko do projektowania i produkcji prototypów czy części, ale także do planowania optymalnych procesów produkcyjnych. ZEISS INSPECT oferuje łatwy sposób korzystania z takich plików dzięki funkcjonalności importu CAD.
![Ilustracja dotycząca importu podstawowych formatów CAD]({"xsmall":"https://www.zeiss.pl/content/dam/iqs/r/software/zeiss-inspect/cad-import/zeiss_cad-import-basic-formats.jpg/_jcr_content/renditions/original.image_file.100.56.0,0,746,420.file/zeiss_cad-import-basic-formats.jpg","small":"https://www.zeiss.pl/content/dam/iqs/r/software/zeiss-inspect/cad-import/zeiss_cad-import-basic-formats.jpg/_jcr_content/renditions/original.image_file.360.203.0,0,746,420.file/zeiss_cad-import-basic-formats.jpg","medium":"https://www.zeiss.pl/content/dam/iqs/r/software/zeiss-inspect/cad-import/zeiss_cad-import-basic-formats.jpg/_jcr_content/renditions/original.image_file.746.420.0,0,746,420.file/zeiss_cad-import-basic-formats.jpg","large":"https://www.zeiss.pl/content/dam/iqs/r/software/zeiss-inspect/cad-import/zeiss_cad-import-basic-formats.jpg/_jcr_content/renditions/original.image_file.746.420.0,0,746,420.file/zeiss_cad-import-basic-formats.jpg","xlarge":"https://www.zeiss.pl/content/dam/iqs/r/software/zeiss-inspect/cad-import/zeiss_cad-import-basic-formats.jpg/_jcr_content/renditions/original.image_file.746.420.0,0,746,420.file/zeiss_cad-import-basic-formats.jpg","xxlarge":"https://www.zeiss.pl/content/dam/iqs/r/software/zeiss-inspect/cad-import/zeiss_cad-import-basic-formats.jpg/_jcr_content/renditions/original.image_file.746.420.0,0,746,420.file/zeiss_cad-import-basic-formats.jpg","max":"https://www.zeiss.pl/content/dam/iqs/r/software/zeiss-inspect/cad-import/zeiss_cad-import-basic-formats.jpg/_jcr_content/renditions/original.image_file.746.420.0,0,746,420.file/zeiss_cad-import-basic-formats.jpg"} "Import podstawowych formatów CAD")

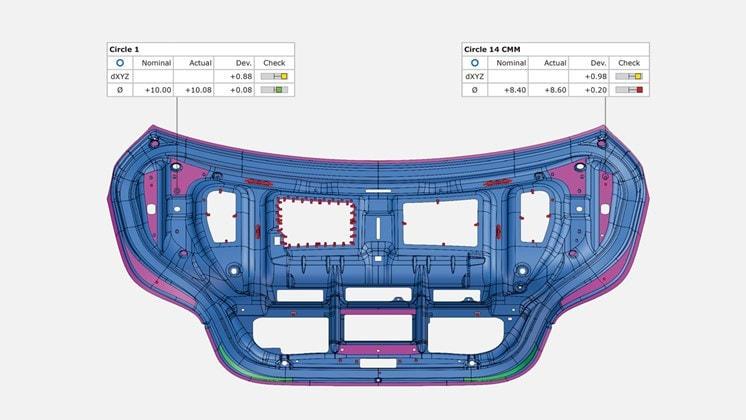

Import podstawowych formatów CAD
ZEISS INSPECT umożliwia import standardowych formatów takich jak IGES, JT Open i STEP. Pliki CAD są importowane poprzez przeciągnięcie i upuszczenie, automatycznie rozpoznawane i interpretowane przez oprogramowanie.
Więcej możliwości dzięki wersji Pro oprogramowania ZEISS INSPECT
![Ilustracja CAD]({"xsmall":"https://www.zeiss.pl/content/dam/iqs/r/software/zeiss-inspect/cad-import/zeiss_inspect-features_cad-import-professional-module.jpg/_jcr_content/renditions/original.image_file.100.56.0,0,746,420.file/zeiss_inspect-features_cad-import-professional-module.jpg","small":"https://www.zeiss.pl/content/dam/iqs/r/software/zeiss-inspect/cad-import/zeiss_inspect-features_cad-import-professional-module.jpg/_jcr_content/renditions/original.image_file.360.203.0,0,746,420.file/zeiss_inspect-features_cad-import-professional-module.jpg","medium":"https://www.zeiss.pl/content/dam/iqs/r/software/zeiss-inspect/cad-import/zeiss_inspect-features_cad-import-professional-module.jpg/_jcr_content/renditions/original.image_file.746.420.0,0,746,420.file/zeiss_inspect-features_cad-import-professional-module.jpg","large":"https://www.zeiss.pl/content/dam/iqs/r/software/zeiss-inspect/cad-import/zeiss_inspect-features_cad-import-professional-module.jpg/_jcr_content/renditions/original.image_file.746.420.0,0,746,420.file/zeiss_inspect-features_cad-import-professional-module.jpg","xlarge":"https://www.zeiss.pl/content/dam/iqs/r/software/zeiss-inspect/cad-import/zeiss_inspect-features_cad-import-professional-module.jpg/_jcr_content/renditions/original.image_file.746.420.0,0,746,420.file/zeiss_inspect-features_cad-import-professional-module.jpg","xxlarge":"https://www.zeiss.pl/content/dam/iqs/r/software/zeiss-inspect/cad-import/zeiss_inspect-features_cad-import-professional-module.jpg/_jcr_content/renditions/original.image_file.746.420.0,0,746,420.file/zeiss_inspect-features_cad-import-professional-module.jpg","max":"https://www.zeiss.pl/content/dam/iqs/r/software/zeiss-inspect/cad-import/zeiss_inspect-features_cad-import-professional-module.jpg/_jcr_content/renditions/original.image_file.746.420.0,0,746,420.file/zeiss_inspect-features_cad-import-professional-module.jpg"} "CAD")

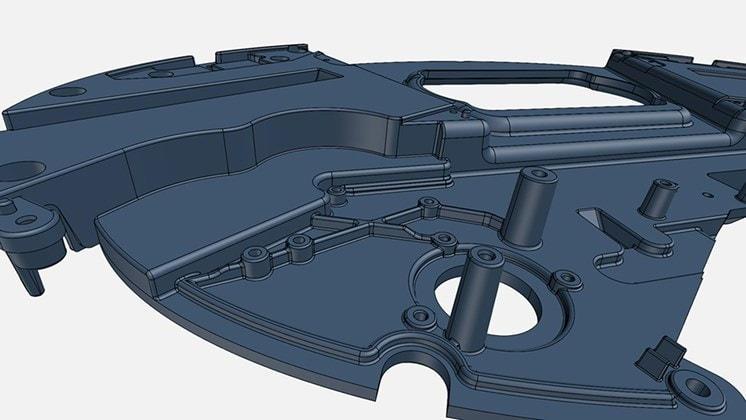

Dodatkowe formaty CAD
W ZEISS INSPECT Pro poza podstawowymi formatami CAD możliwy jest także import natywnych formatów takich jak CATIA, NX, Solidworks oraz Pro/E. Dzięki temu konwersja danych nie jest konieczna, a praca jest bardziej wydajna.
W procesie zarządzania cyklem życia produktu (PLM - product lifecycle management) wiele informacji o procesach i częściach jest zakodowanych w pliku CAD w formie PMI (product and manufacturing information) w celu całościowego zarządzania i kontrolowania łańcuchów produkcyjnych w firmie. Oprogramowanie ZEISS obsługuje formaty CAD, które zawierają dane PMI. Cechy kontrolne i układy odniesienia zaimplementowanie na etapie tworzenia modeli CAD można przenieść cyfrowo i analizować w sposób kontekstowy. Plan pomiarowy tworzony jest bezpośrednio podczas importu CAD, co eliminuje dodatkowy złożony proces programowania.
