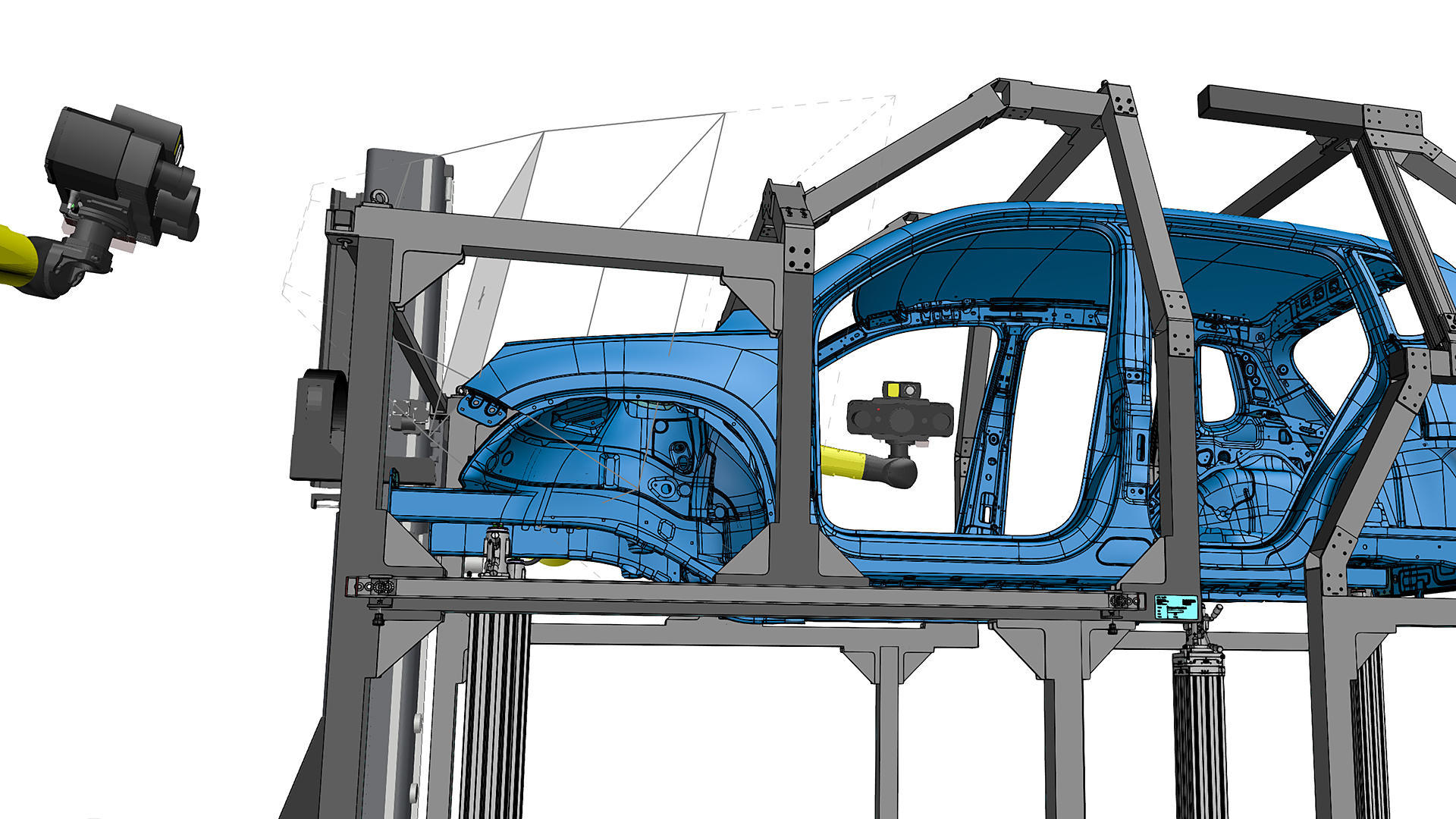

Wirtualne pomieszczenie pomiarowe

Funkcja Smart Teach w module VMR oblicza wymagane pozycje sensora dla wszystkich charakterystyk inspekcji i powierzchni CAD. Późniejsza optymalizacja ścieżki koryguje kolejność tych pozycji pod względem czasu trwania i bezkolizyjności. Smart Teach minimalizuje czas wymagany do tworzenia bezpiecznych i zoptymalizowanych dla procesu programów robota. System automatycznie aktualizuje pozycje pomiarowe w przypadku zmiany CAD lub poszczególnych elementów.

Zestaw danych CAD jest importowany wraz z odpowiednim planem pomiarowym. Zasady pomiarowe zapisane w planie pomiarowym są automatycznie przypisywane do charakterystyk inspekcji z planu pomiarowego. Raport pomiarowy można również przygotować wcześniej (offline). Aktualne wyniki można wyświetlić po zakończeniu procedury pomiarowej, co ułatwia planowanie inspekcji.

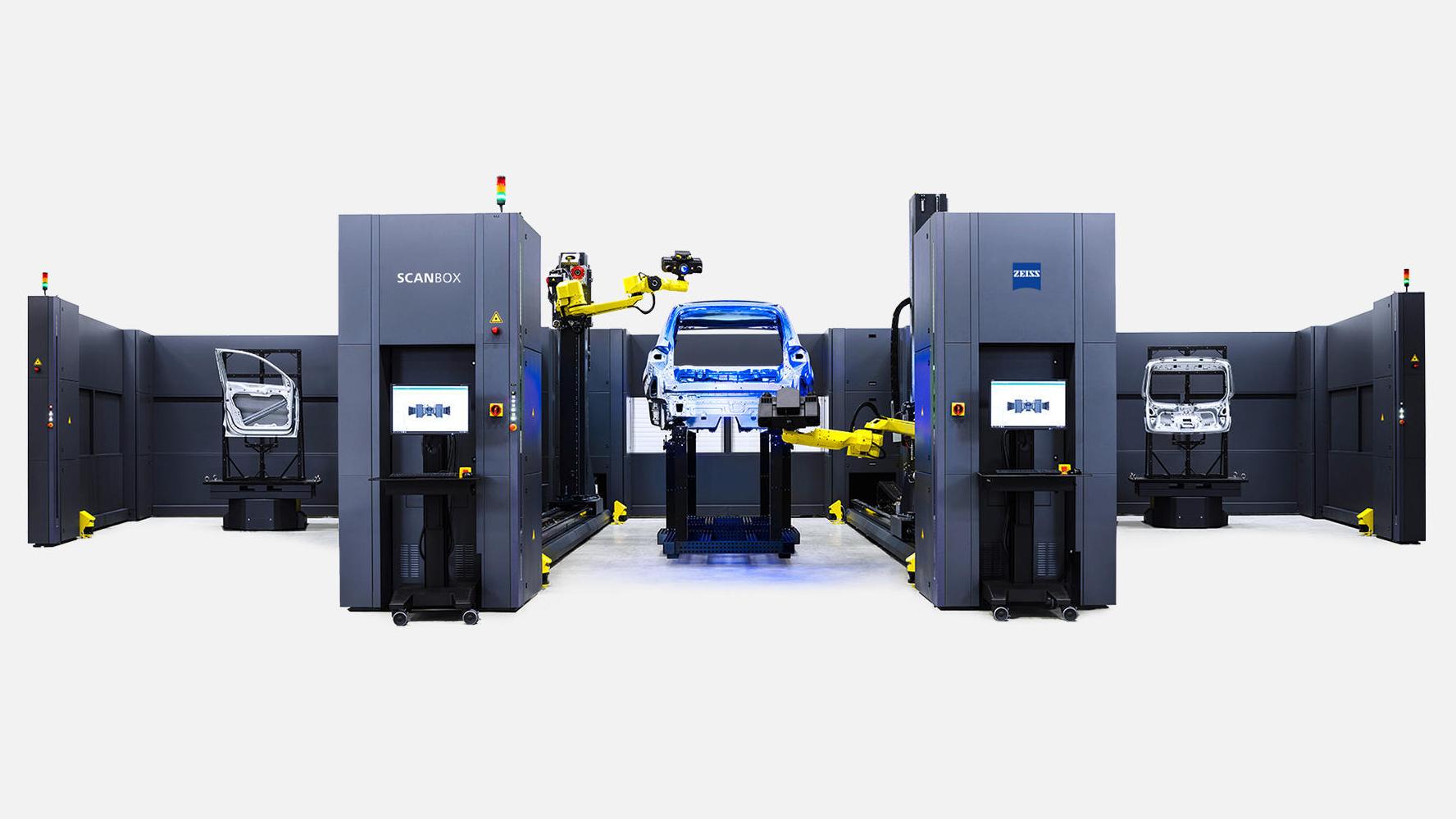

Programy pomiarowe są tworzone w trybie offline, a następnie uruchamiane jednorazowo w celi ScanBox w ramach zautomatyzowanego procesu. W tym celu robot przechodzi do poszczególnych pozycji pomiarowych i określa indywidualne parametry pomiarowe takie jak czasy ekspozycji dla rzeczywistej części. Dzięki specjalnemu procesowi oprogramowanie automatycznie wykrywa refleksy części i odpowiednio dostosowuje projekcję prążków, aby uniknąć błędów pomiarowych spowodowanych odbiciami.

Gotowe programy pomiarowe można wykorzystać ponownie do inspekcji kolejnych części. Robot jest całkowicie kontrolowany przez oprogramowanie i przechodzi przez wszystkie pozycje pomiarowe. W trakcie każdego pomiaru system sprawdza, czy wyniki spełniają kryteria jakościowe. Zmiany statusu danych CAD lub planu pomiarowego można szybko wprowadzić dzięki parametrycznej strukturze oprogramowania.

Po akwizycji danych oprogramowanie oblicza siatkę wielokątów powierzchni części, a także aktualne wartości dla planu inspekcji charakterystyk. Dane te są porównywane z danymi docelowymi i wyświetlane w raporcie. Wyniki pomiarowe można zapisywać automatycznie w specjalnych formatach eksportu dla np. baz danych służących do statystycznej kontroli jakości. Procedurę pomiarową dla różnych części można wykonywać automatycznie.

Kiosk Interface to specjalny interfejs użytkownika upraszczający obsługę ScanBox. Oprogramowanie kontroluje cały proces i automatycznie wykonuje sekwencję pomiarową oraz inspekcję. Pozwala to zapewnić wysoką dokładność i jakość danych: parametry pomiarowe, dane oraz system operacyjny są zabezpieczone.
