Zapewnienie jakości dla długoterminowej produktywności

Rozwiązania ZEISS w zakresie analizy wykończenia powierzchni i pomiaru chropowatości

ZEISS jest dostawcą kompleksowych rozwiązań do pomiaru wykończenia powierzchni i chropowatości, które stanowią podstawę zapewnienia jakości i monitorowania produkcji. Rozwiązania z portfolio ZEISS dostarczają szczegółowych danych, które wspierają podejmowanie pewnych decyzji we wszystkich zastosowaniach, oraz zapewniają dynamiczne i niezawodne wyniki. Zaliczamy do nich rozwiązania stykowe i optyczne, które można wykorzystać do inspekcji, charakteryzacji i pomiaru złożonych geometrii, topografii i chropowatości powierzchni.

Dowiedz się, w jaki sposób ZEISS może pomóc Ci stawić czoła kluczowym wyzwaniom podczas inspekcji, charakteryzacji i pomiaru Twoich części.

Stykowe rozwiązania od ZEISS

Pomiary chropowatości profilu/liniowej

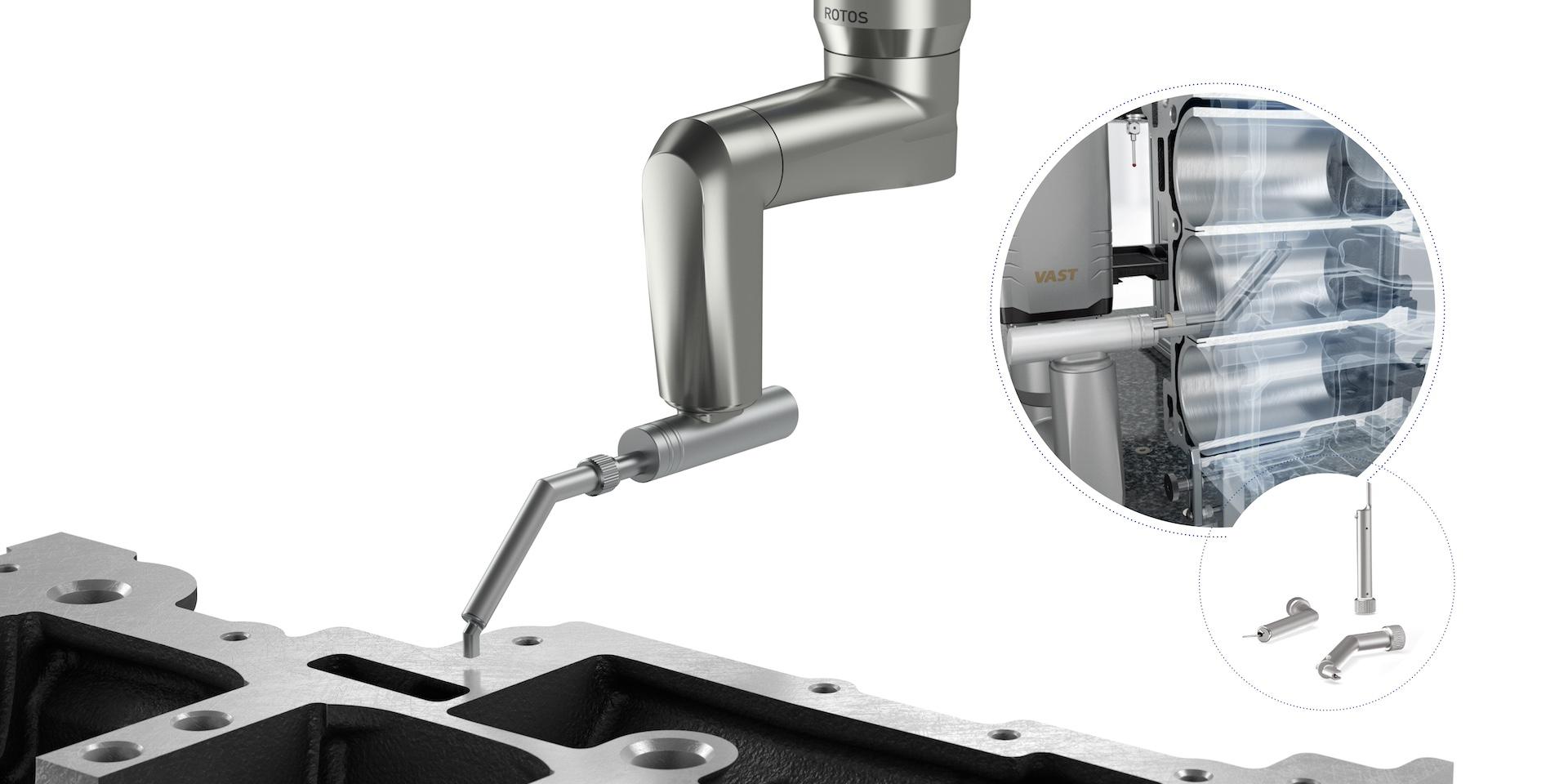

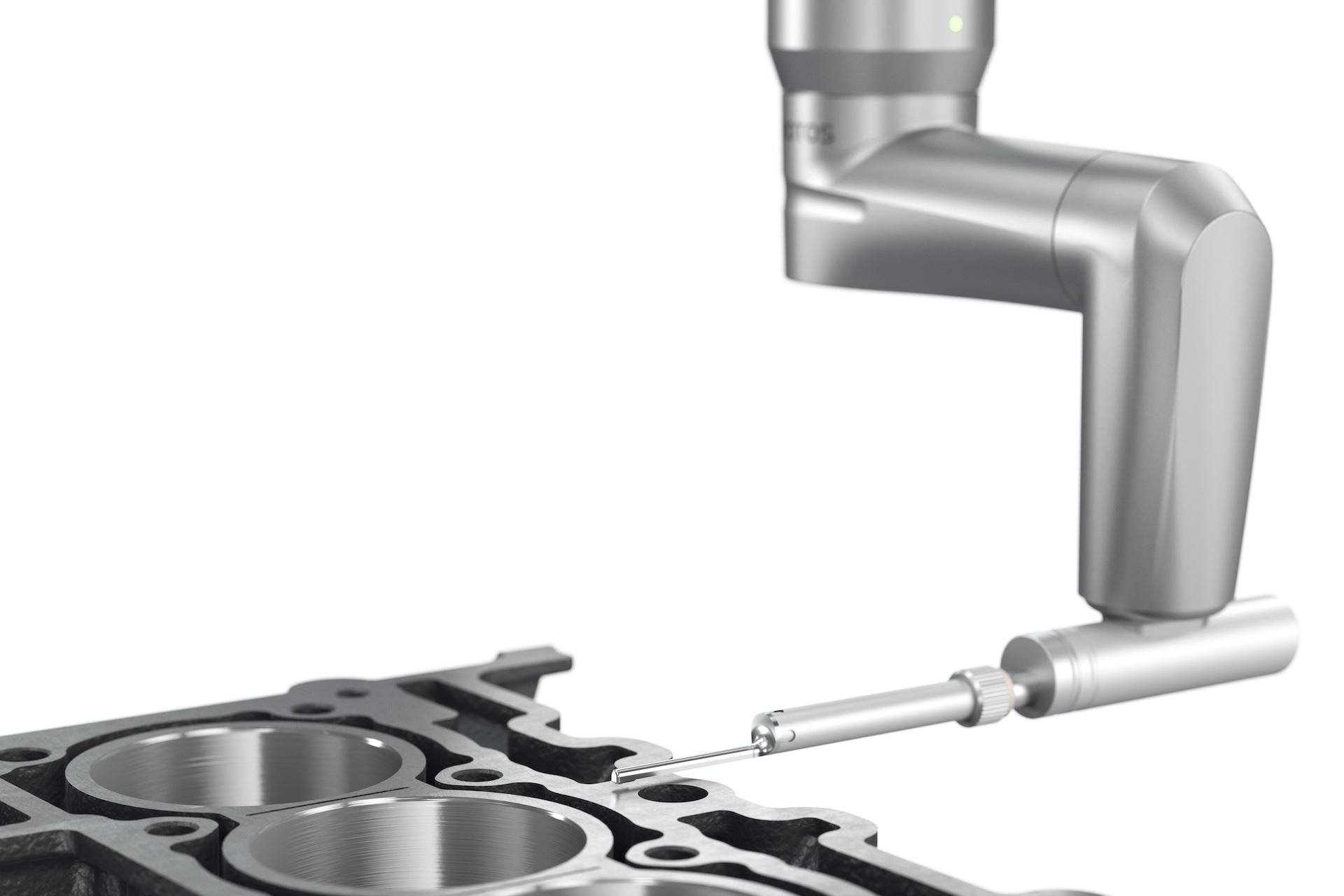

ZEISS ROTOS to uniwersalna głowica do pomiaru chropowatości powierzchni metodą stykową, przeznaczona do stosowania na maszynach współrzędnościowych ZEISS. Oferuje najnowocześniejsze możliwości pomiaru różnych powierzchni technicznych w połączeniu z maksymalną elastycznością. ROTOS umożliwia wyjątkową skuteczność w dotarciu do mierzonych elementów, wykorzystując trzy bezstopniowe osie obrotowe +/- 180° do ustawiania profilometru w każdym możliwym kierunku. Modułowa konstrukcja, która obecnie obejmuje łącznie osiem łatwych do wymiany ramion trzpieni, obsługuje szeroki zakres opcji dostępności w licznych zastosowaniach.

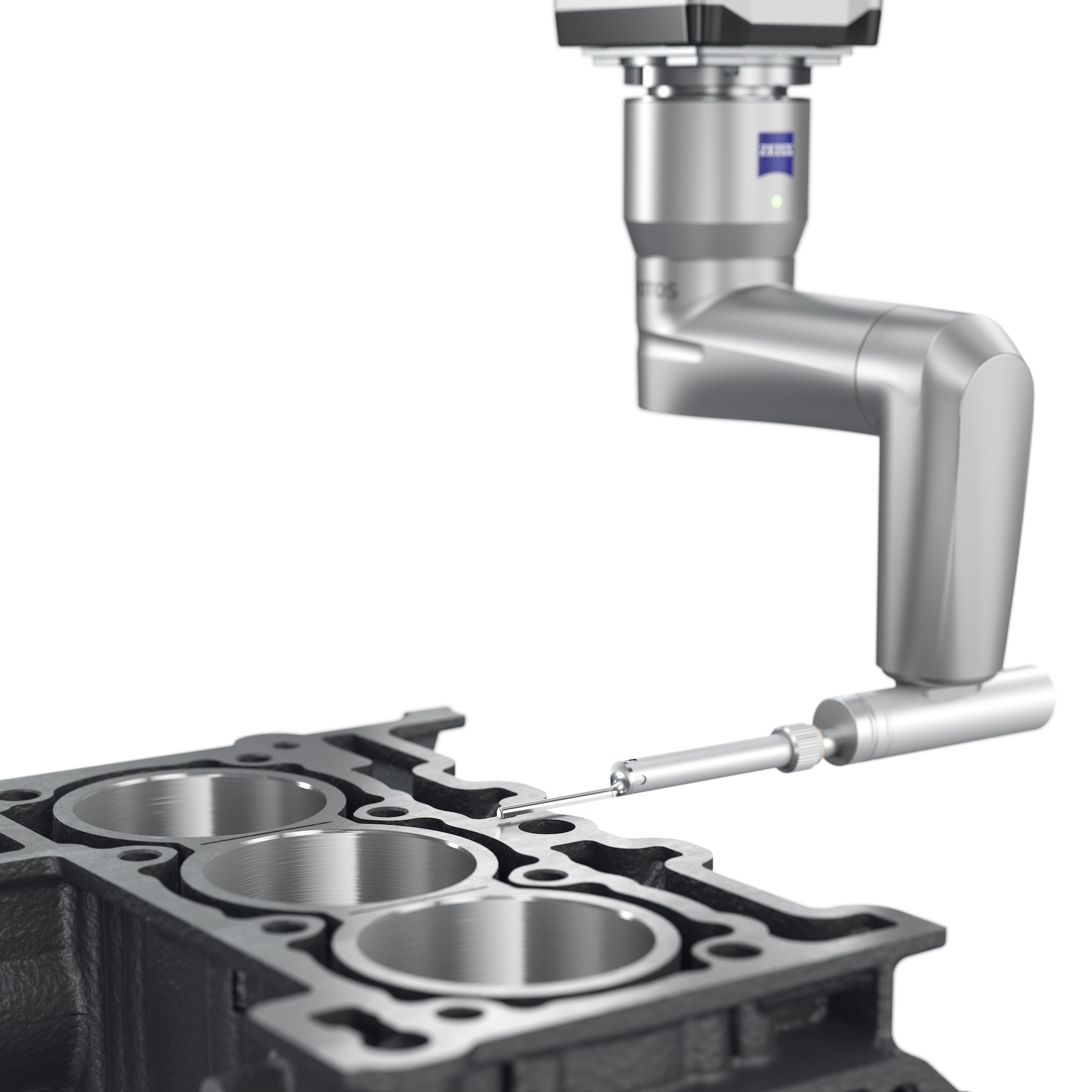

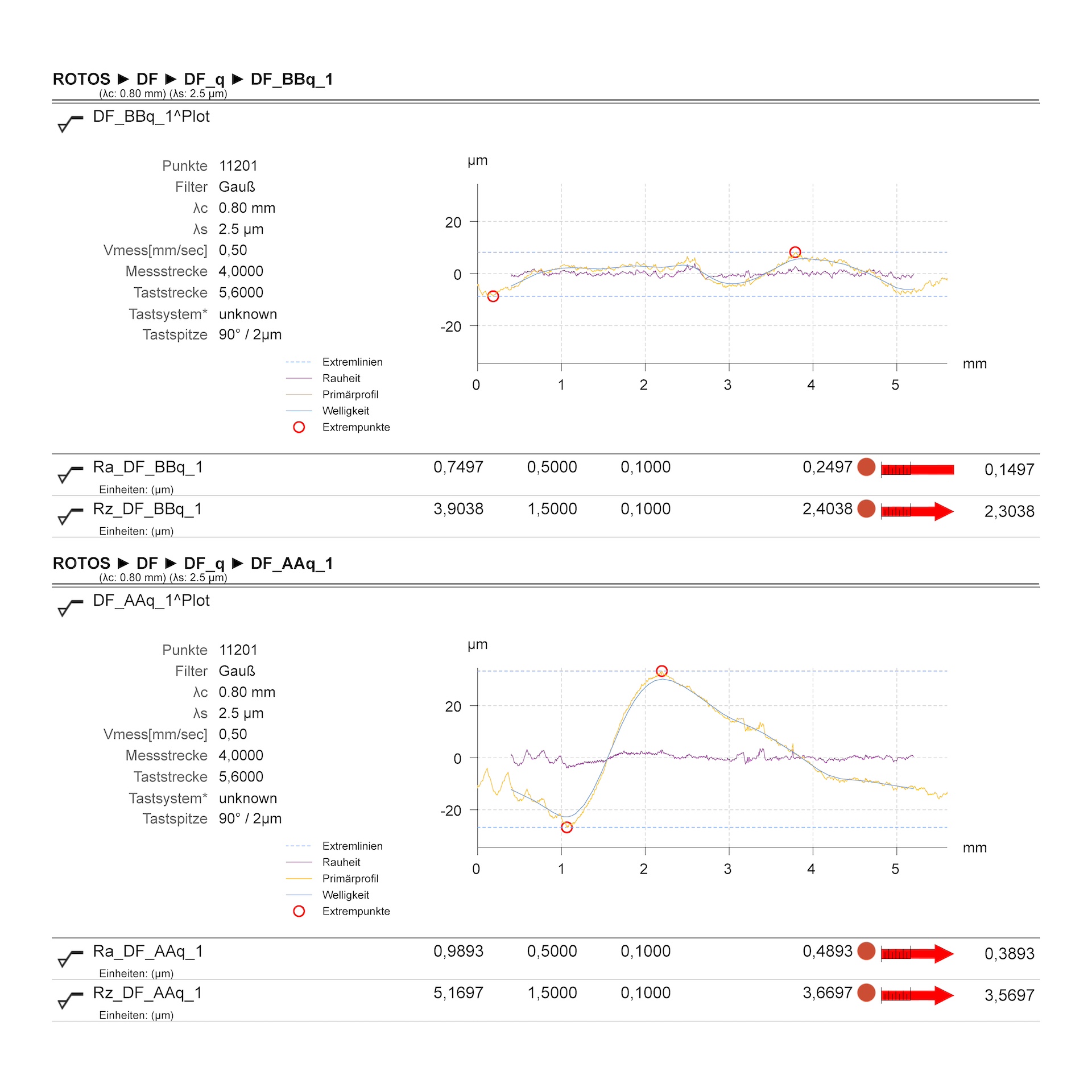

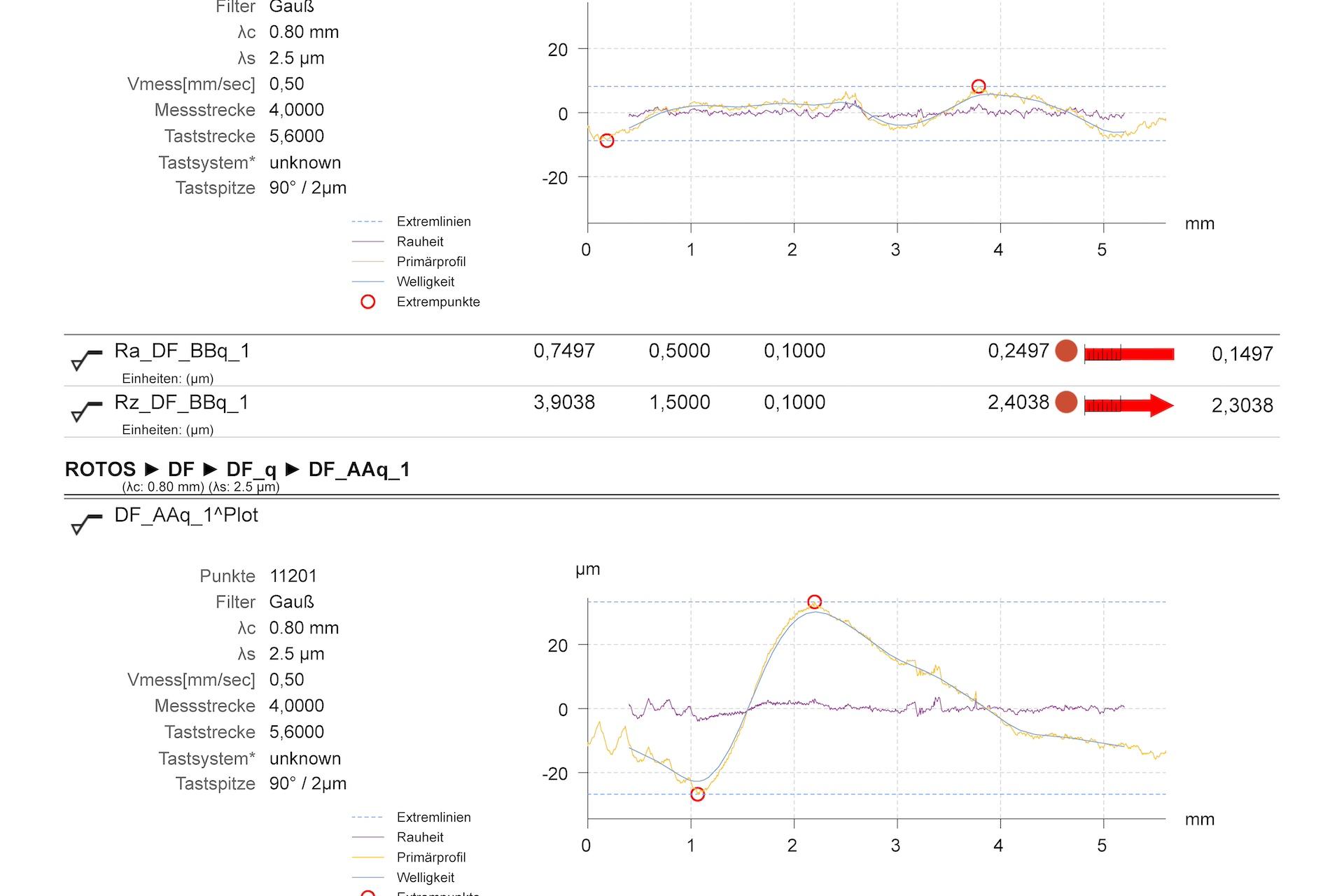

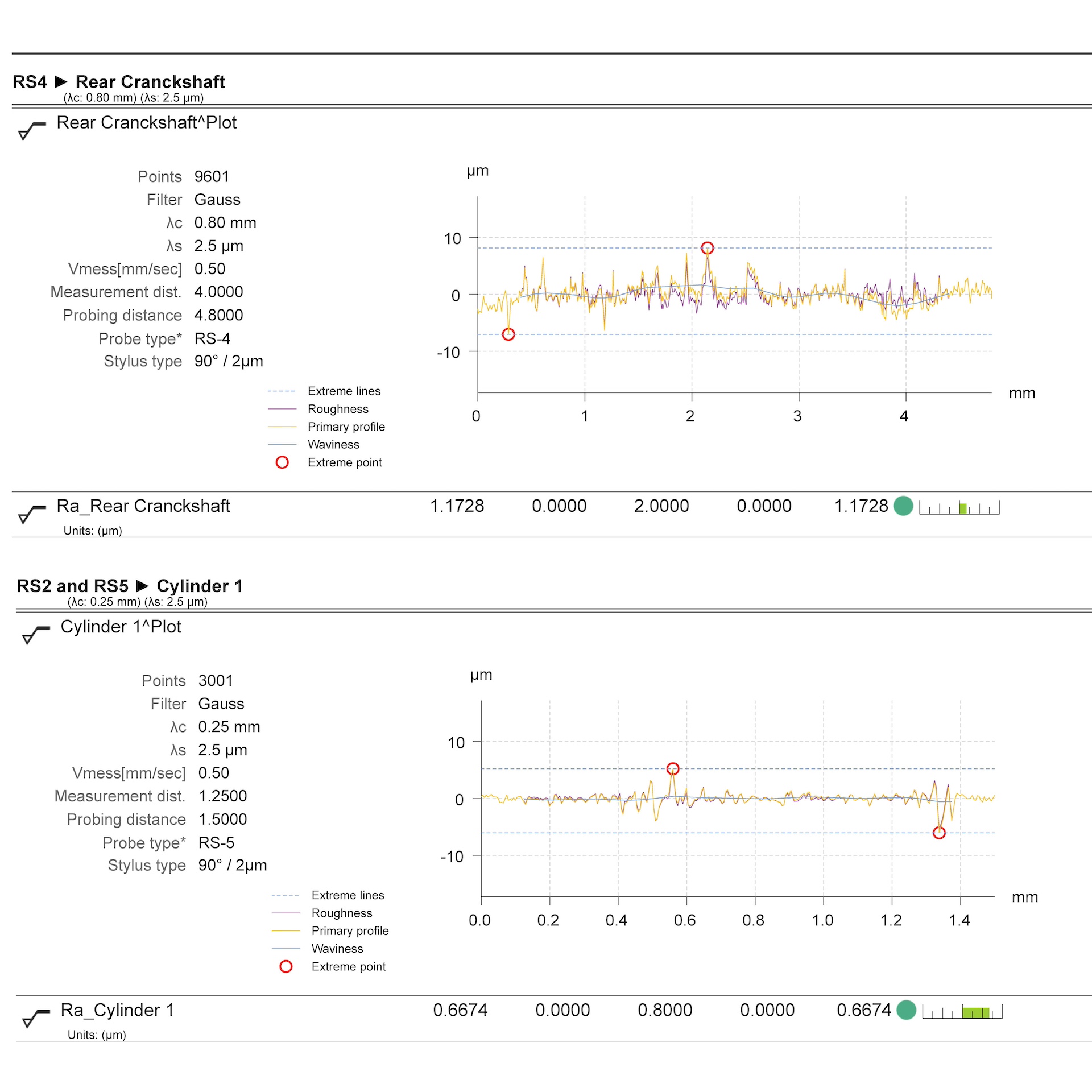

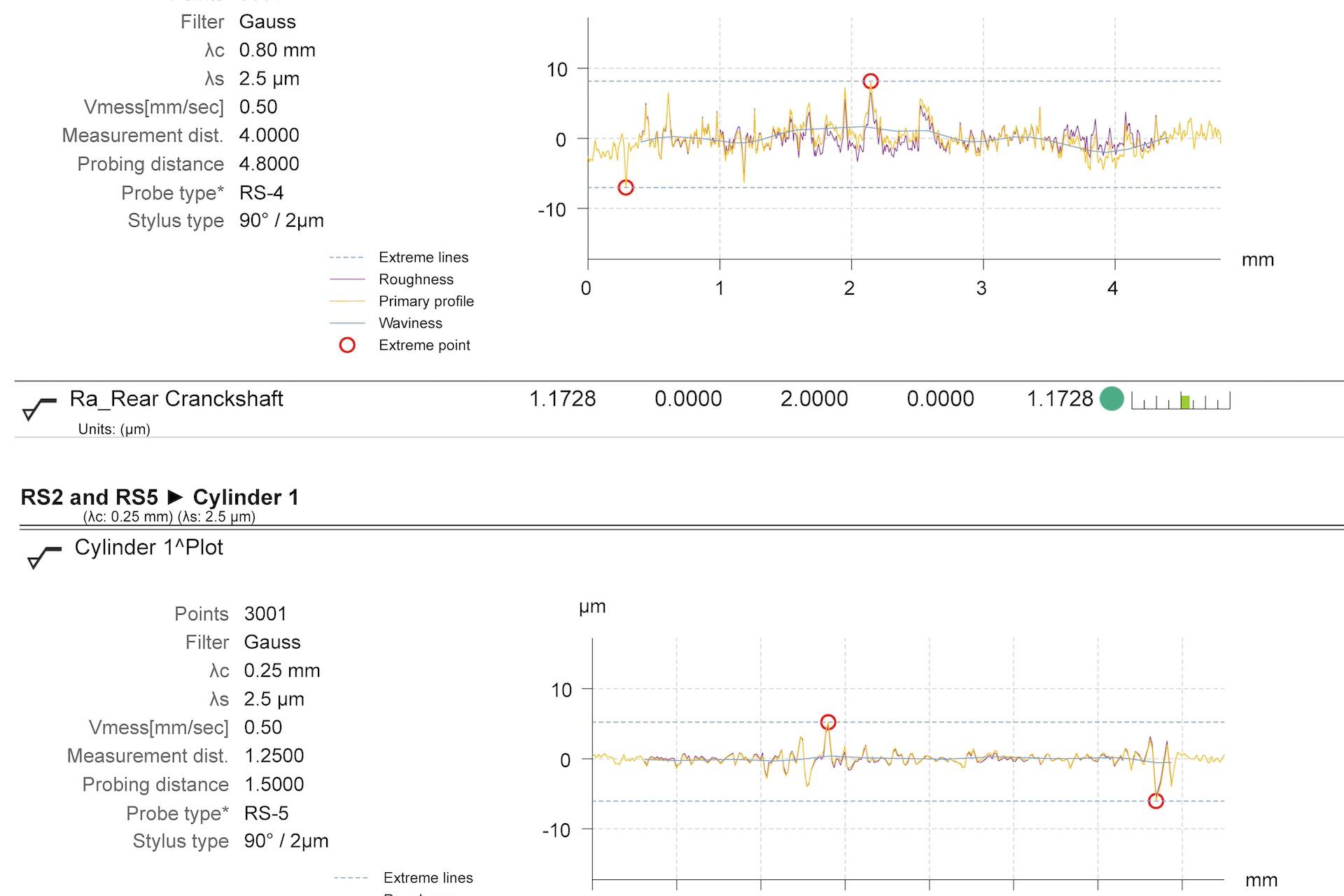

Precyzyjny pomiar chropowatości za pomocą CMM na elementach układu napędowego

Co zyskujesz z ZEISS
Dzięki 3 osiom obrotowym ZEISS ROTOS może powtarzalnie mierzyć chropowatość całej powierzchni w dowolnym kierunku – zapewniając optymalną dostępność i zwiększoną elastyczność. Dodatkowo obsługuje automatyczną kontrolę powierzchni wszystkich cech geometrycznych, co wspiera kontrolę jakości produktu i zwiększa przepustowość.

Wszystkie mierzone cechy i tolerancje chropowatości są sprawdzane w pojedynczym zautomatyzowanym programie pomiarowym, w pełni zgodnie z normami
Brak konieczności ponownego mocowania części, minimalny czas ustawiania, elastyczna konstrukcja modułowa

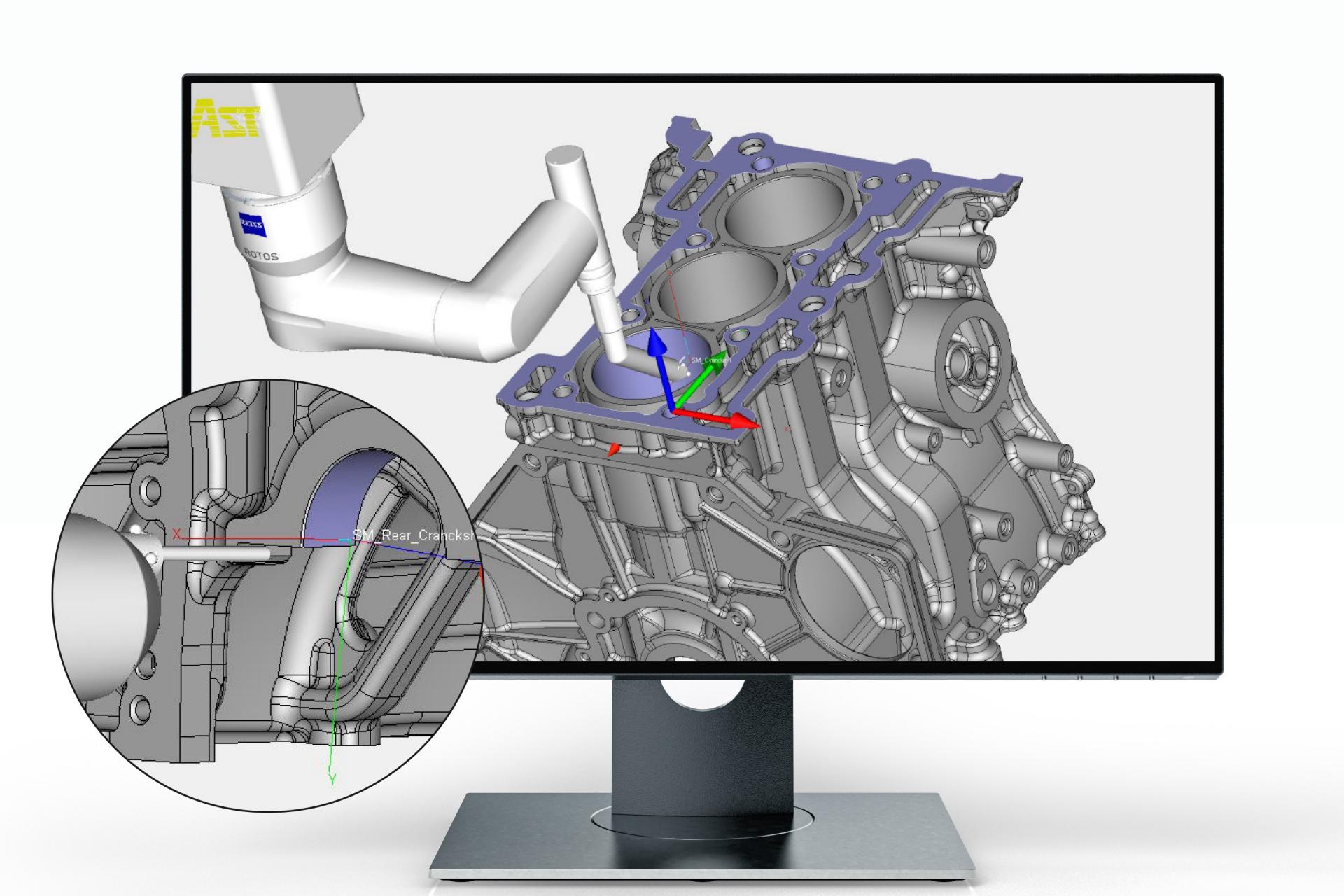

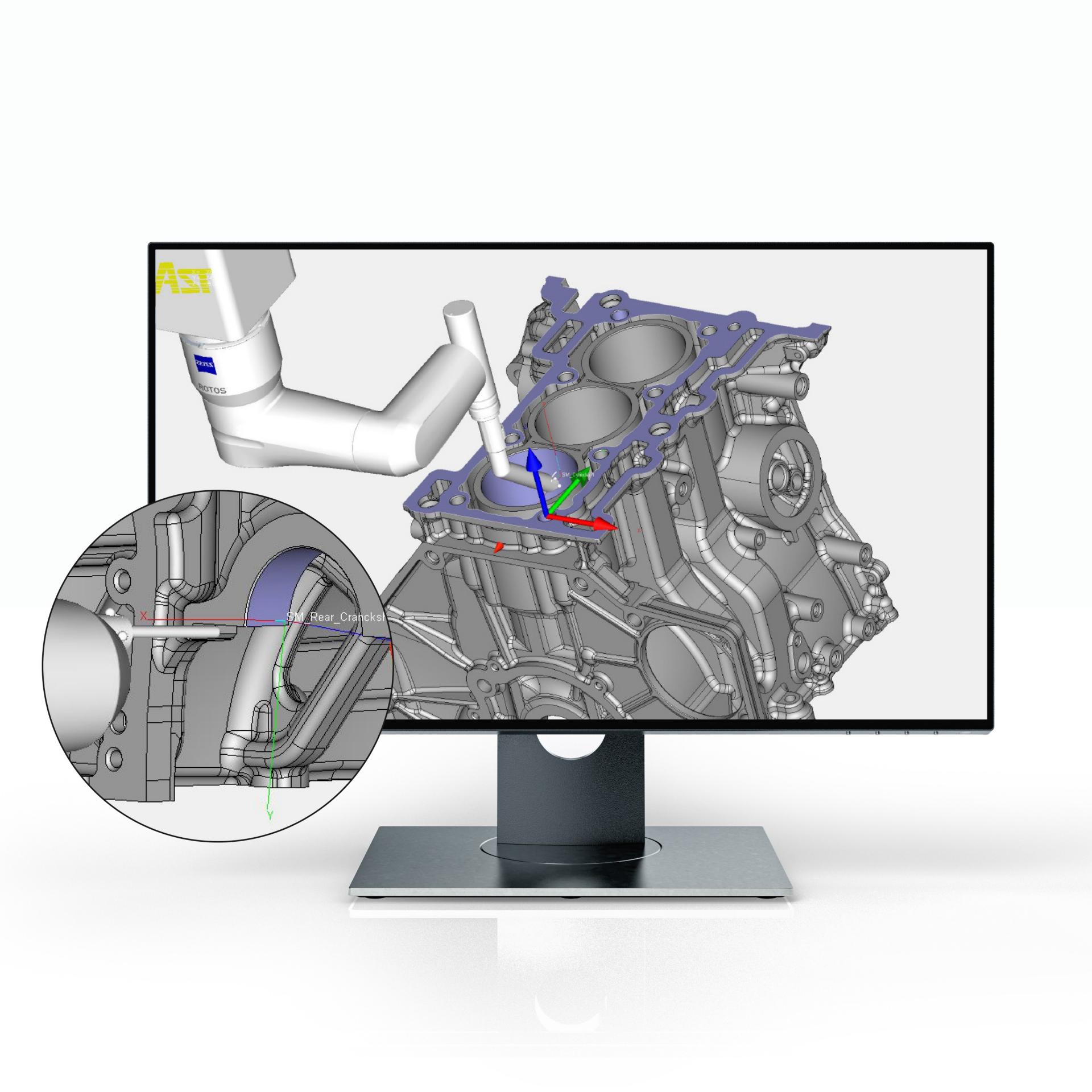

Pomiar chropowatości zintegrowany z sekwencją pomiarową CMM

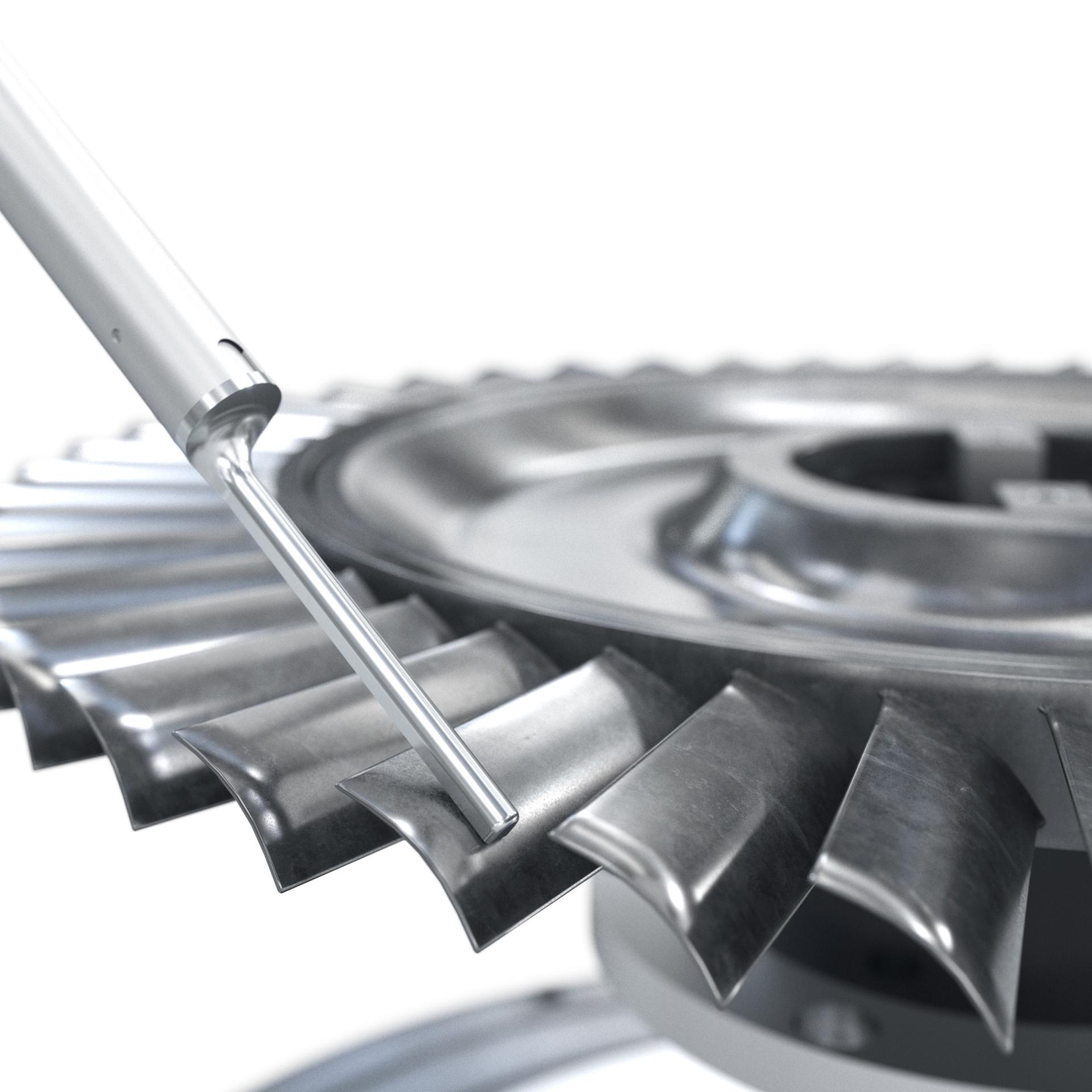

Precyzyjny pomiar chropowatości za pomocą maszyn współrzędnościowych na bliskach i zakrzywionych powierzchniach części

Co zyskujesz z ZEISS

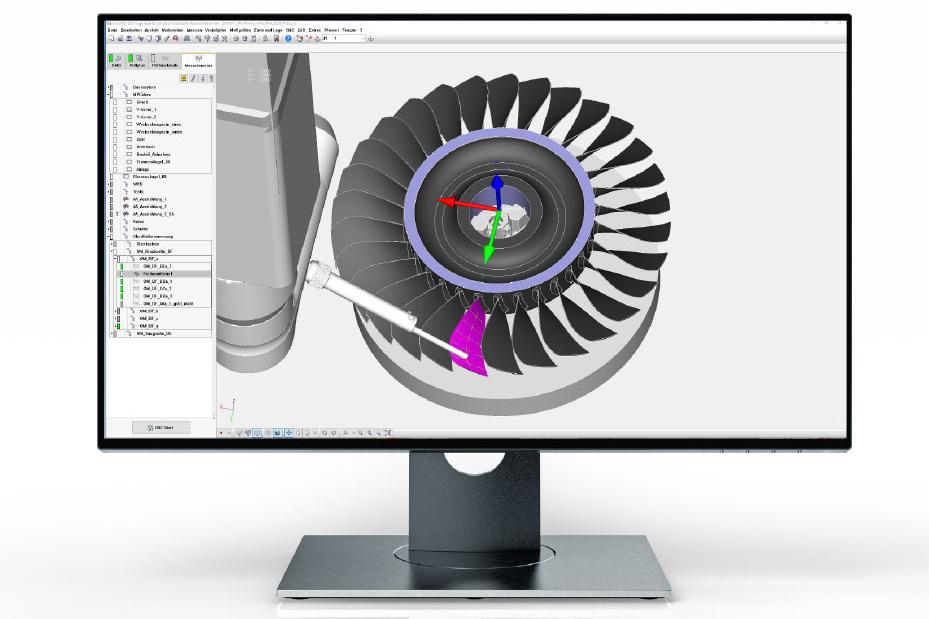

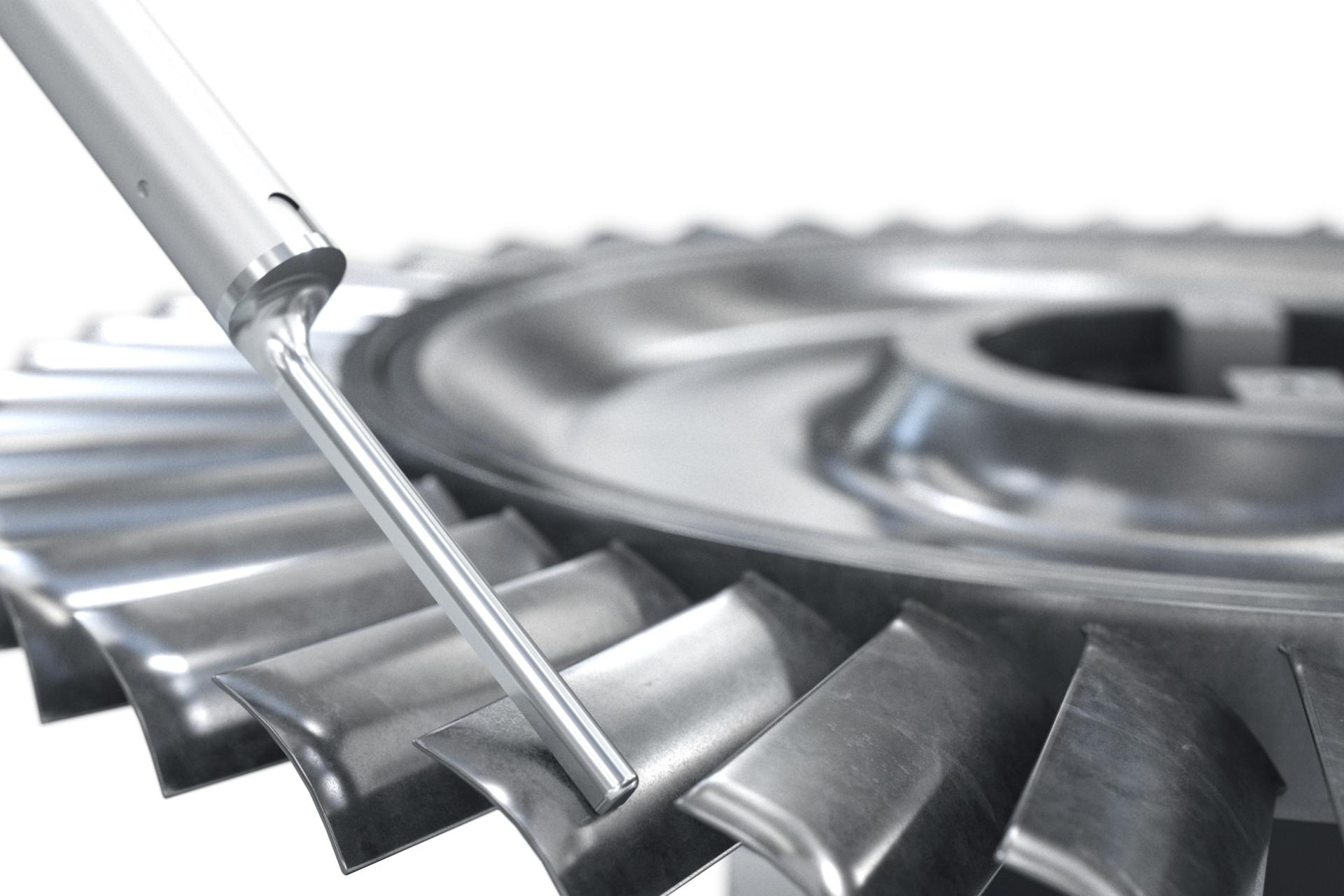

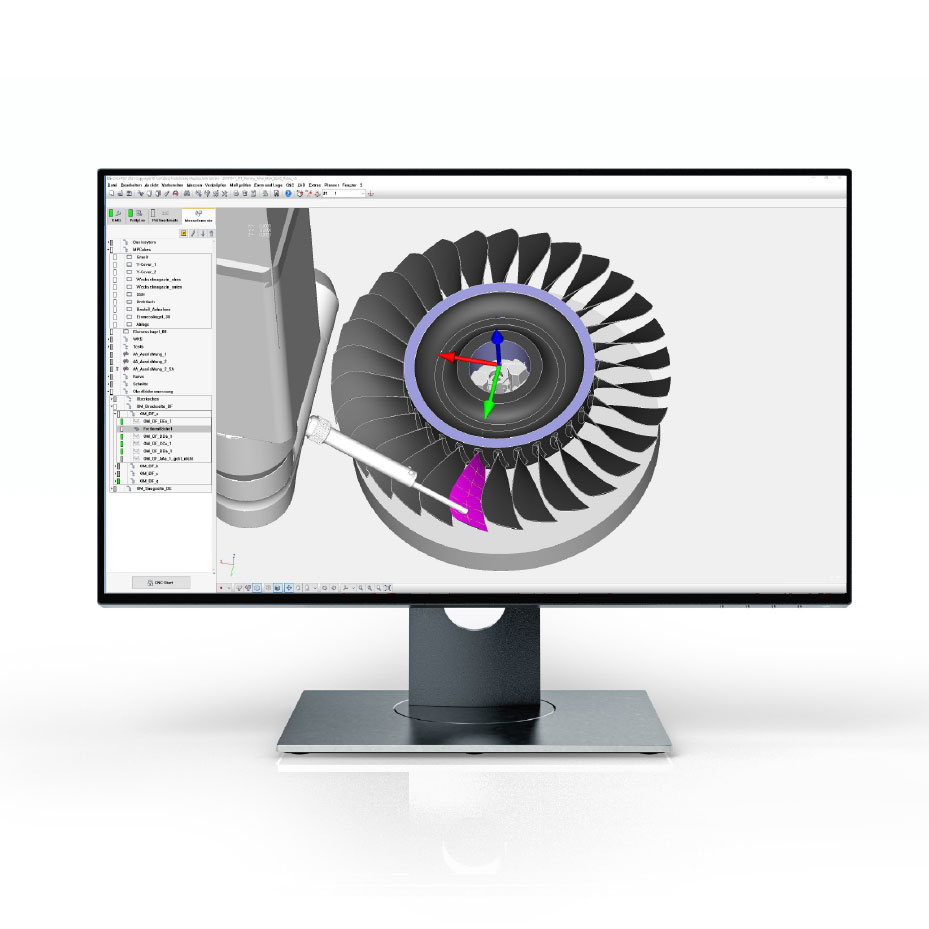

ZEISS ROTOS może powtarzalnie mierzyć chropowatość powierzchni w różnych miejscach profilu aerodynamicznego w całkowicie zautomatyzowanym procesie. Możliwe jest połączenie z trzpieniem do pomiaru chropowatości RS-10 (RS-4), który jest idealny do pomiarów blisków ze względu na dostępność na powierzchniach wklęsłych i wąskie szczeliny między profilami łopatki.

Zmniejsz koszty dzięki kompleksowym pomiarom chropowatości każdego indywidualnego bliska
Ogromna liczba pomiarów i tolerancji przetwarzana z łatwością w ZEISS CALYPSO i ZEISS PiWeb

Optyczne rozwiązania od ZEISS

Elastyczne rozwiązania do inspekcji, oceny i pomiaru złożonych części

W optycznym pomiarze powierzchni drobna struktura powierzchni i wrażliwe materiały są skanowane bezstykowo. Można określić charakterystyki 2D i parametry powierzchni 3D, które odzwierciedlają właściwości mikrostruktury.

ZEISS LSM 900 Mat: topografia 3D, chropowatość powierzchni/obszaru, pomiary grubości warstwy

ZEISS LSM 900 Mat zapewnia trójwymiarową topografię, pomiary i informacje dotyczące chropowatości powierzchni wytwarzanych części - z najwyższą precyzją i powtarzalnością. Jego nieniszcząca technika optyczna doskonale nadaje się do wrażliwych powierzchni i zapewnia pełną jakościową i ilościową charakterystykę ocenianej powierzchni.

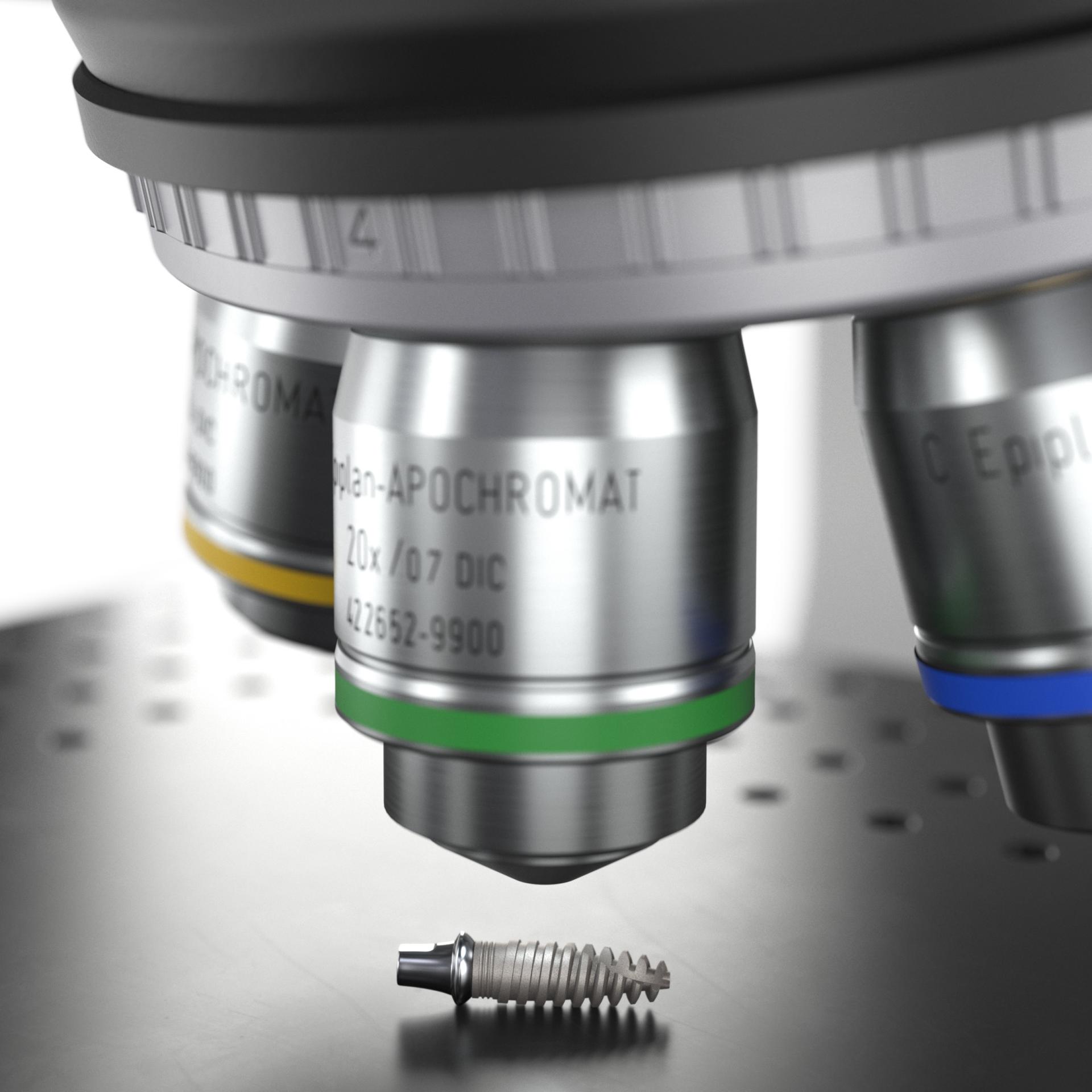

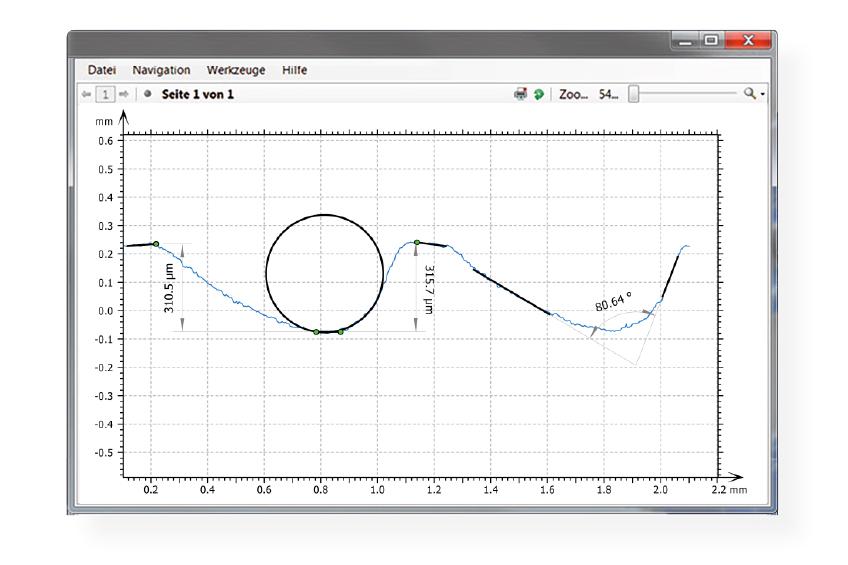

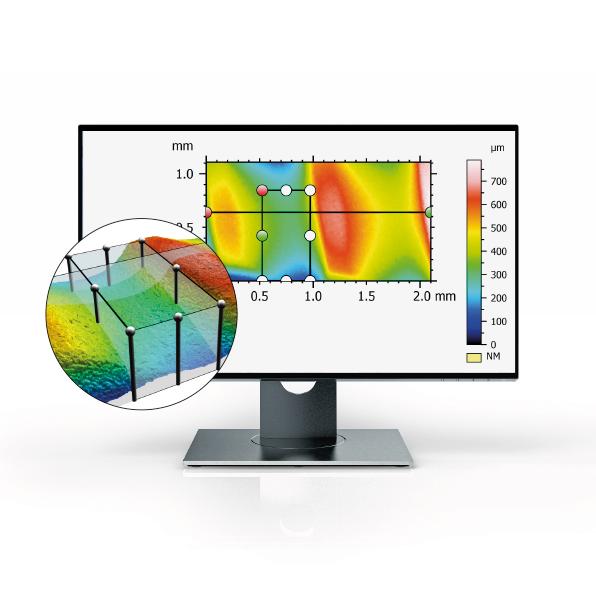

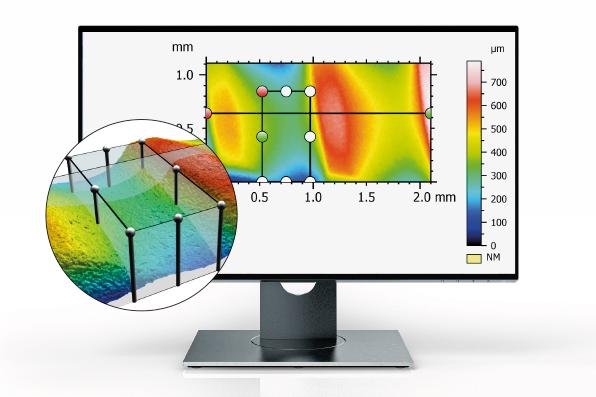

Charakterystyka powierzchni implantów stomatologicznych

Co zyskujesz z ZEISS
Generując zerowe ślady lub uszkodzenia podczas pomiaru, ZEISS LSM 900 Mat doskonale nadaje się do analizy wrażliwych powierzchni. Oparty na zasadzie skanowania laserowego (CLSM), łączy wszystkie niezbędne metody kontrastowania mikroskopii świetlnej dla materiałów o wysokiej precyzji topografii.

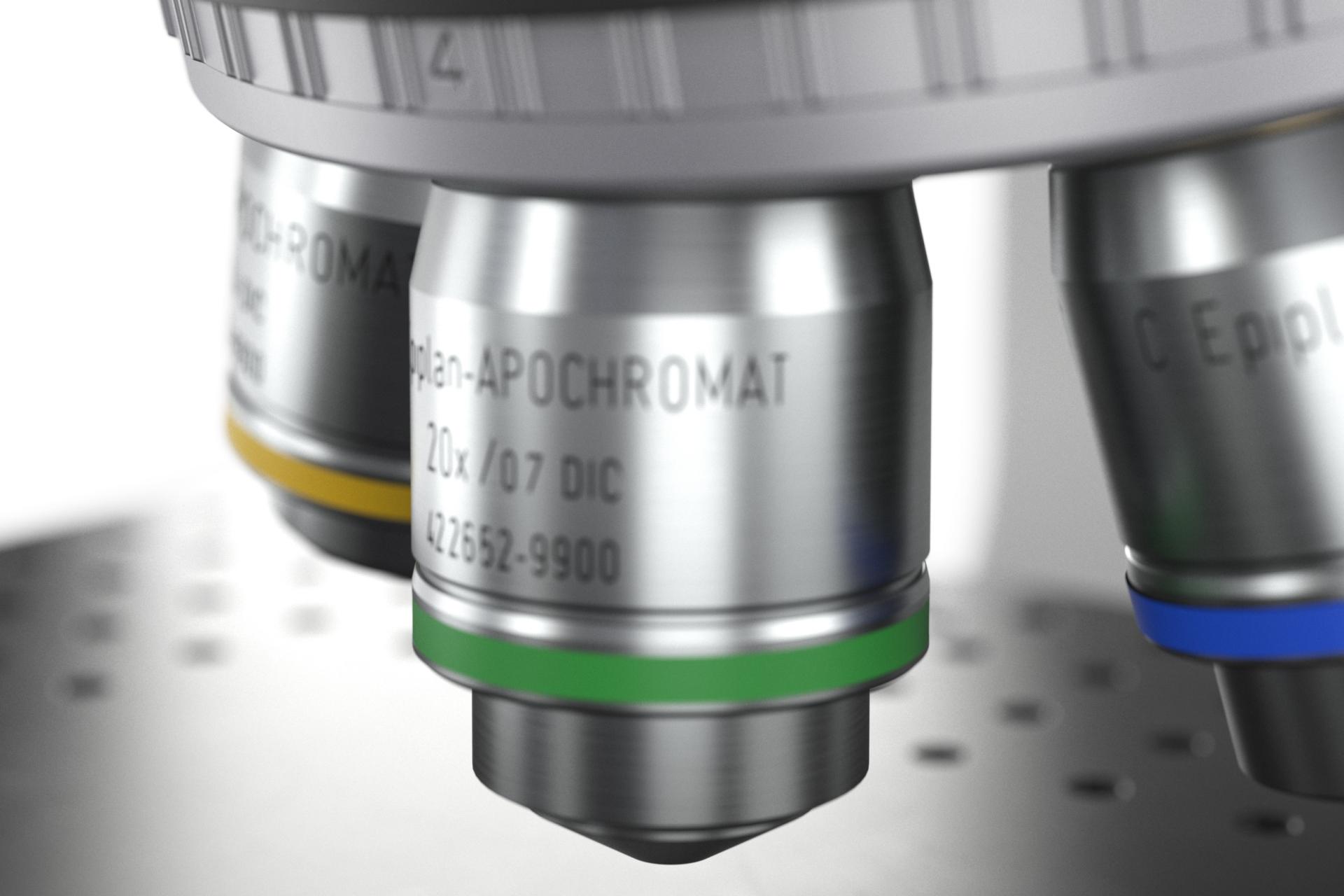

Jest wyposażony w dedykowane obiektywy o niezwykle wysokiej aperturze numerycznej, która jest szczególnie korzystna przy mniejszych powiększeniach. Pozwala to zapewnić wyższą jakość obrazu z mniejszym szumem i mniejszą liczbę artefaktów, ujawniając tym samym więcej szczegółów na większych obszarach powierzchni na jednym obrazie bez konieczności poświęcania czasu na łączenie obrazów.

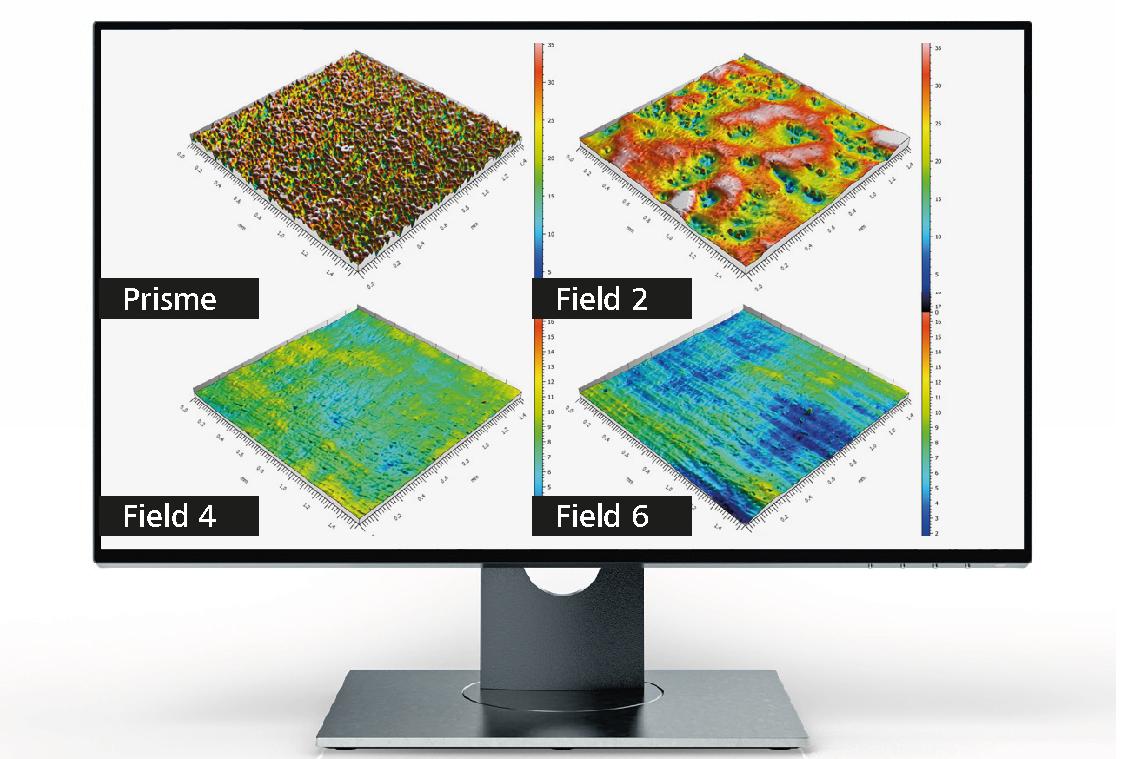

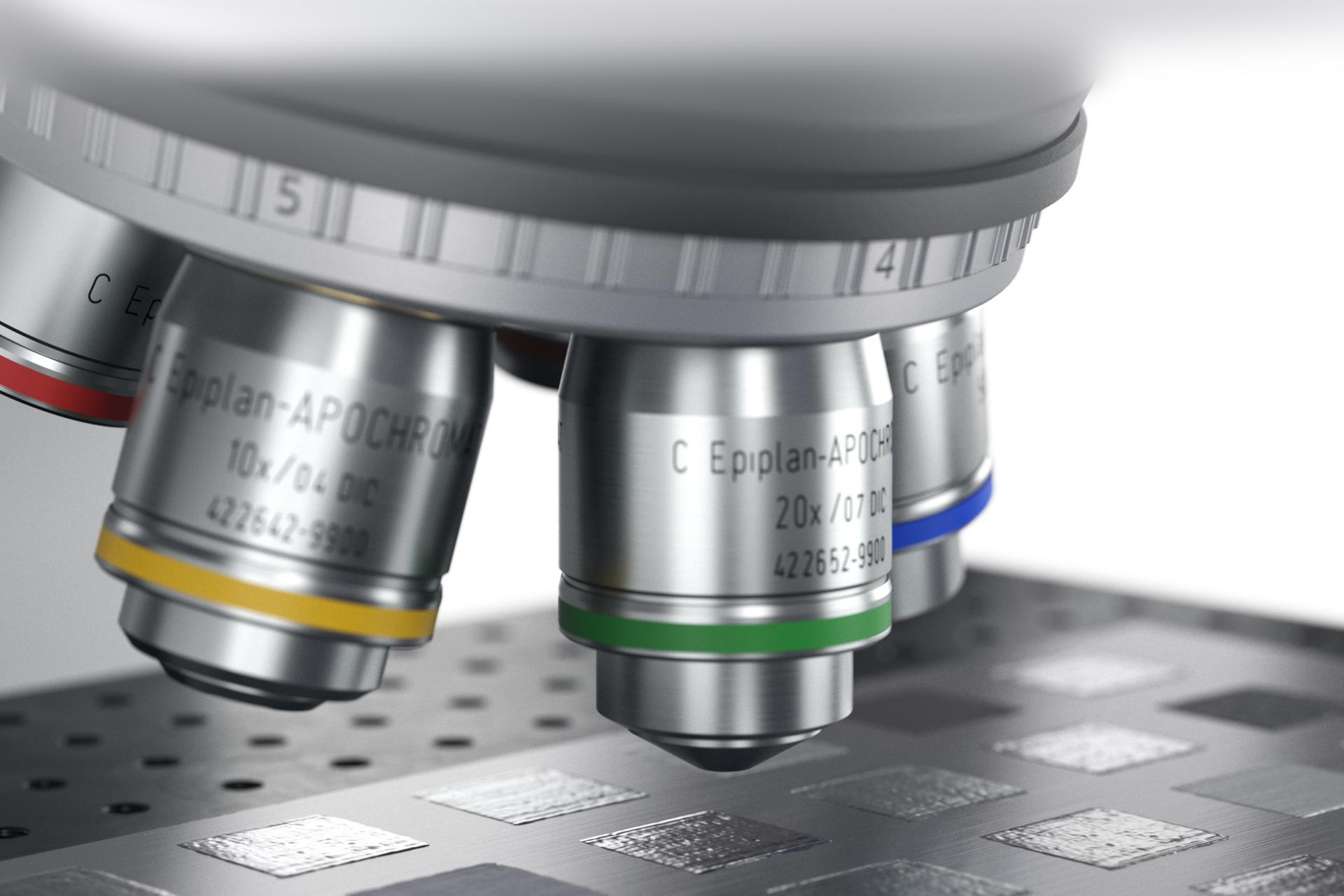

Analiza powierzchni wytworzonej metodą addytywną stali nierdzewnej 316L polerowanej laserowo

Co zyskujesz z ZEISS

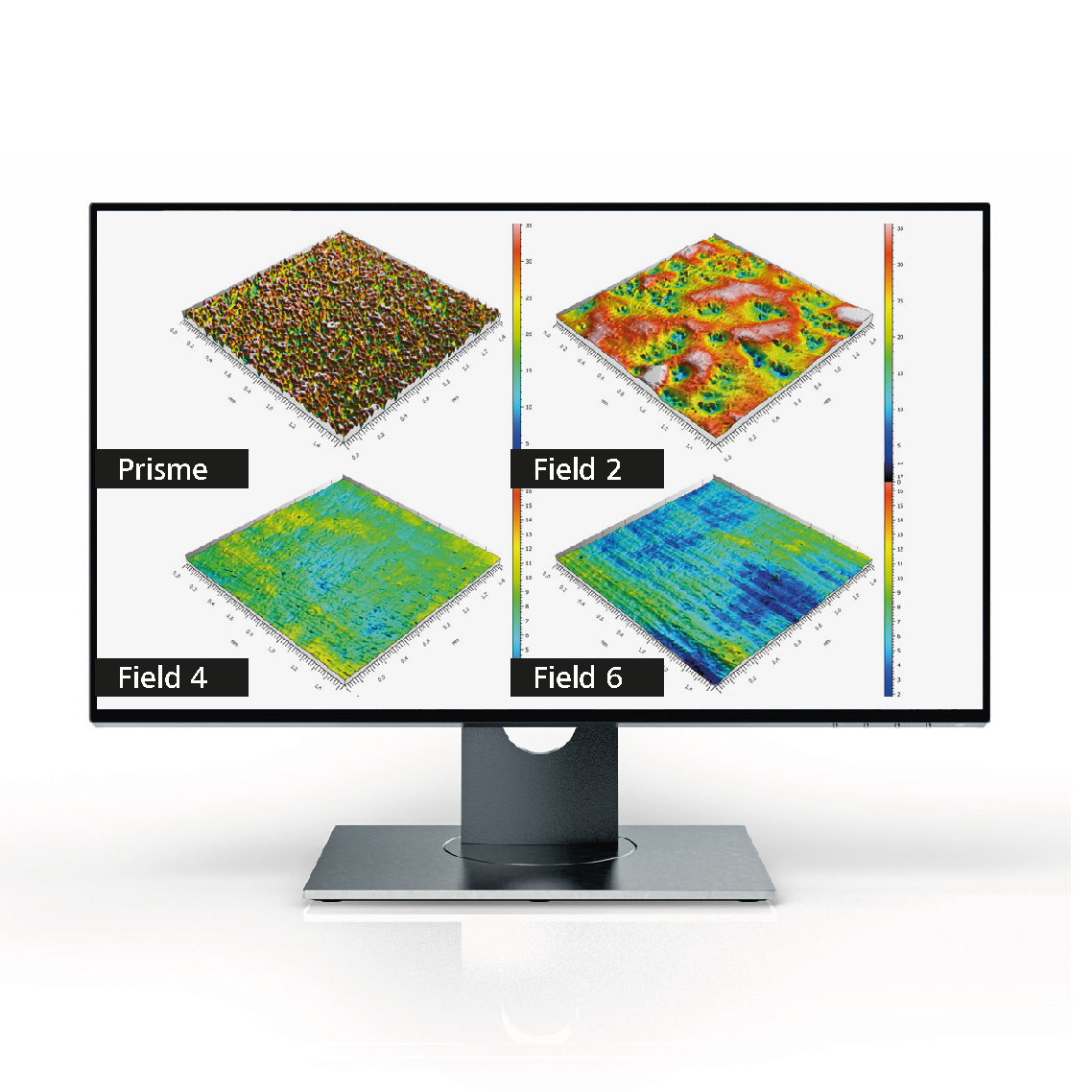

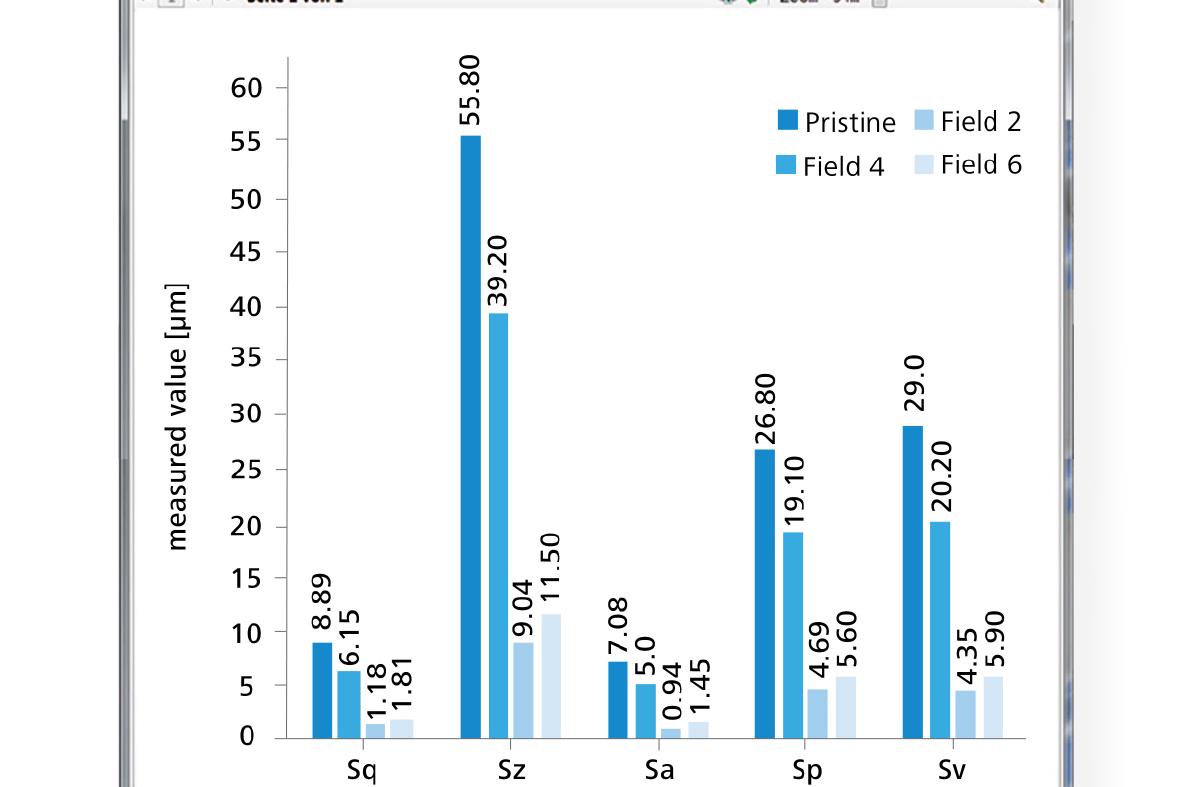

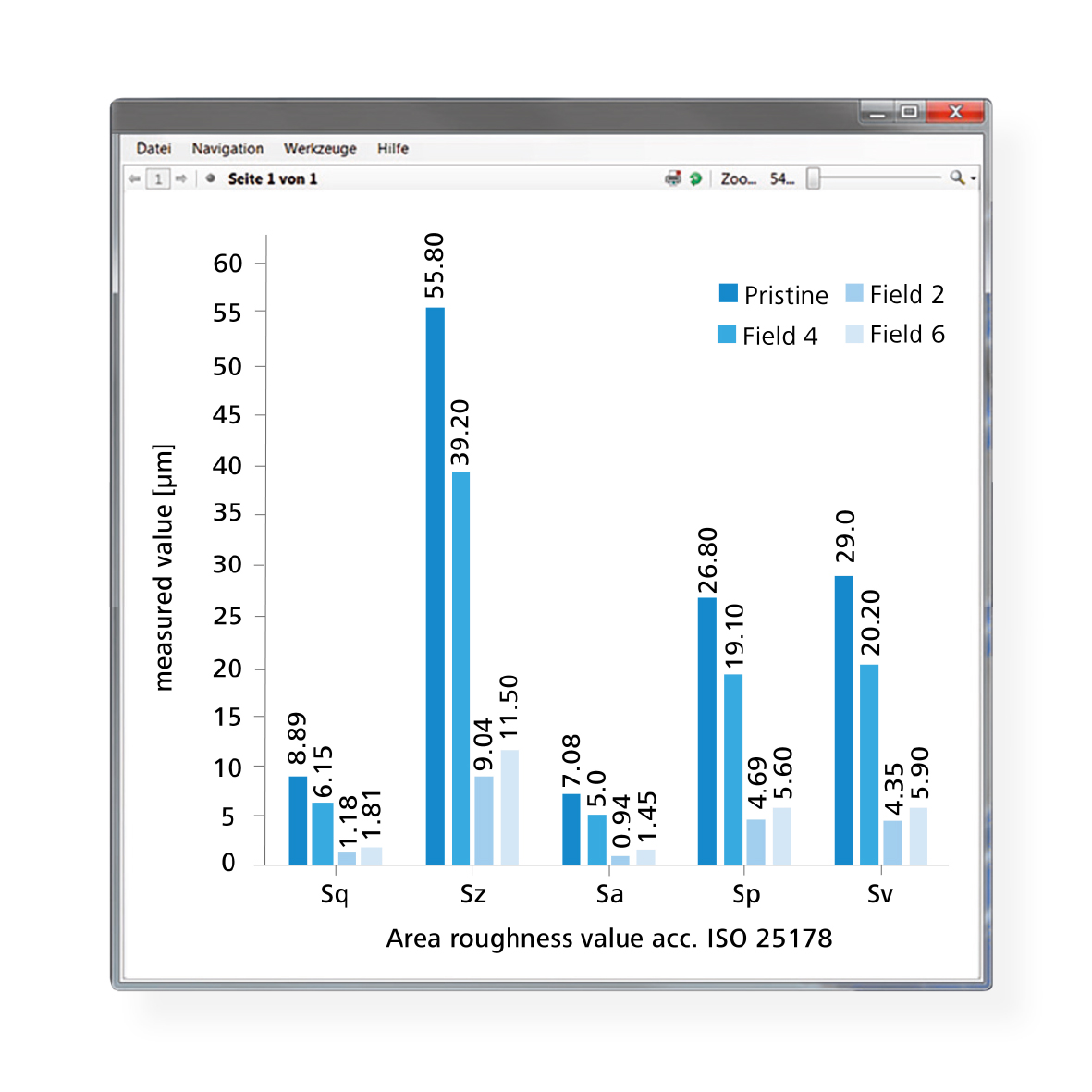

ZEISS LSM 900 Mat skutecznie rejestruje topografię 2,5D i kwantyfikuje wartości chropowatości (zgodnie z normami międzynarodowymi) z większą szczegółowością niż mikroskopy cyfrowe, przetwarzając wszystkie istotne parametry i umożliwiając bezpośrednie porównanie wielu wykończeń powierzchni w oprogramowaniu do analizy ZEISS Confomap.

ZEISS LSM 900 Mat charakteryzuje jakość powierzchni stali w wydajny i niezawodny sposób, umożliwiając kwantyfikowanie uzyskanego wygładzenia powierzchni, ocenę jakości procesu polerowania laserowego i zawężenie odpowiedniego okna procesowego do obróbki powierzchni stali nierdzewnej 316L wytworzonej metodą addytywną.

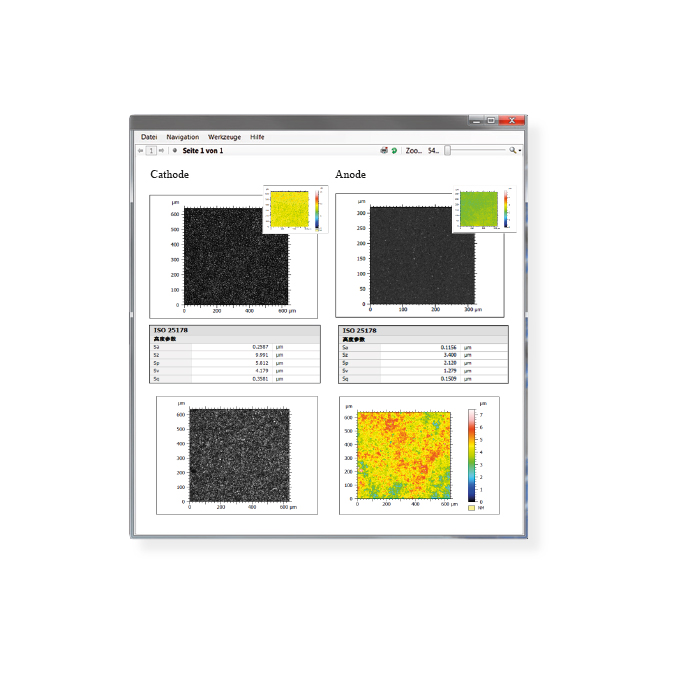

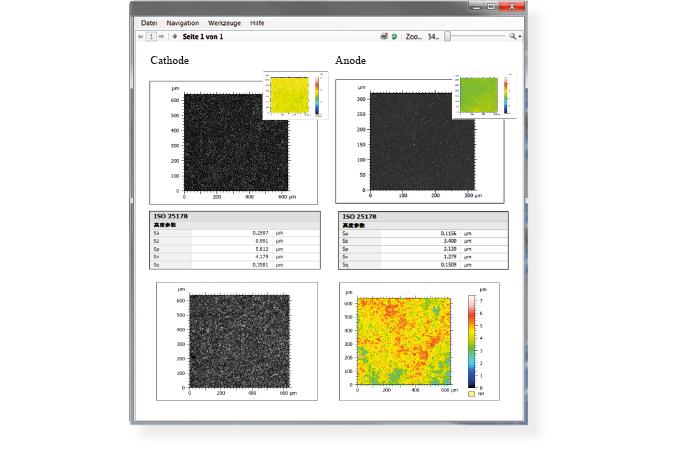

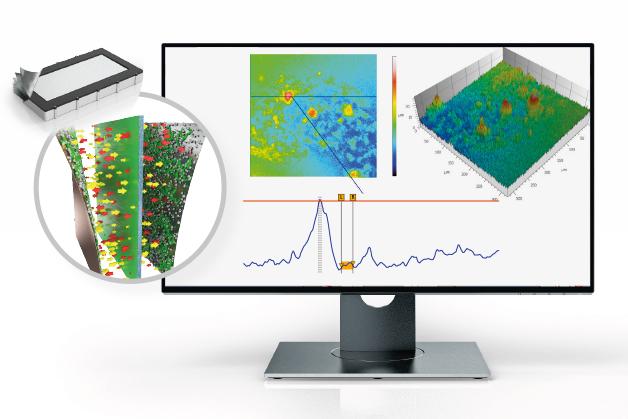

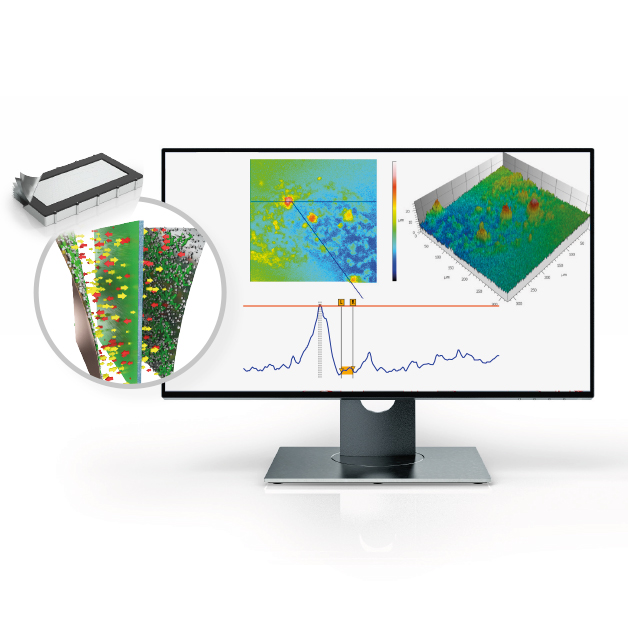

Analiza cząstek PVDF na folii separatora i chropowatości elektrody na baterii elektronicznej

Co zyskujesz z ZEISS
ZEISS LSM 900 do materiałów zapewnia dokładną ocenę mikrostruktury folii separatora w baterii, robiąc to w sposób bezkontaktowy, który nie wpływa na powierzchnię separatora ani wyniki. Wysokość i rozkład cząstek spoiwa można zmierzyć na dużym obszarze za pomocą dedykowanego obiektywu 10X, który zapewnia doskonały poziom szczegółowości powierzchni dzięki wysokiej aperturze numerycznej.

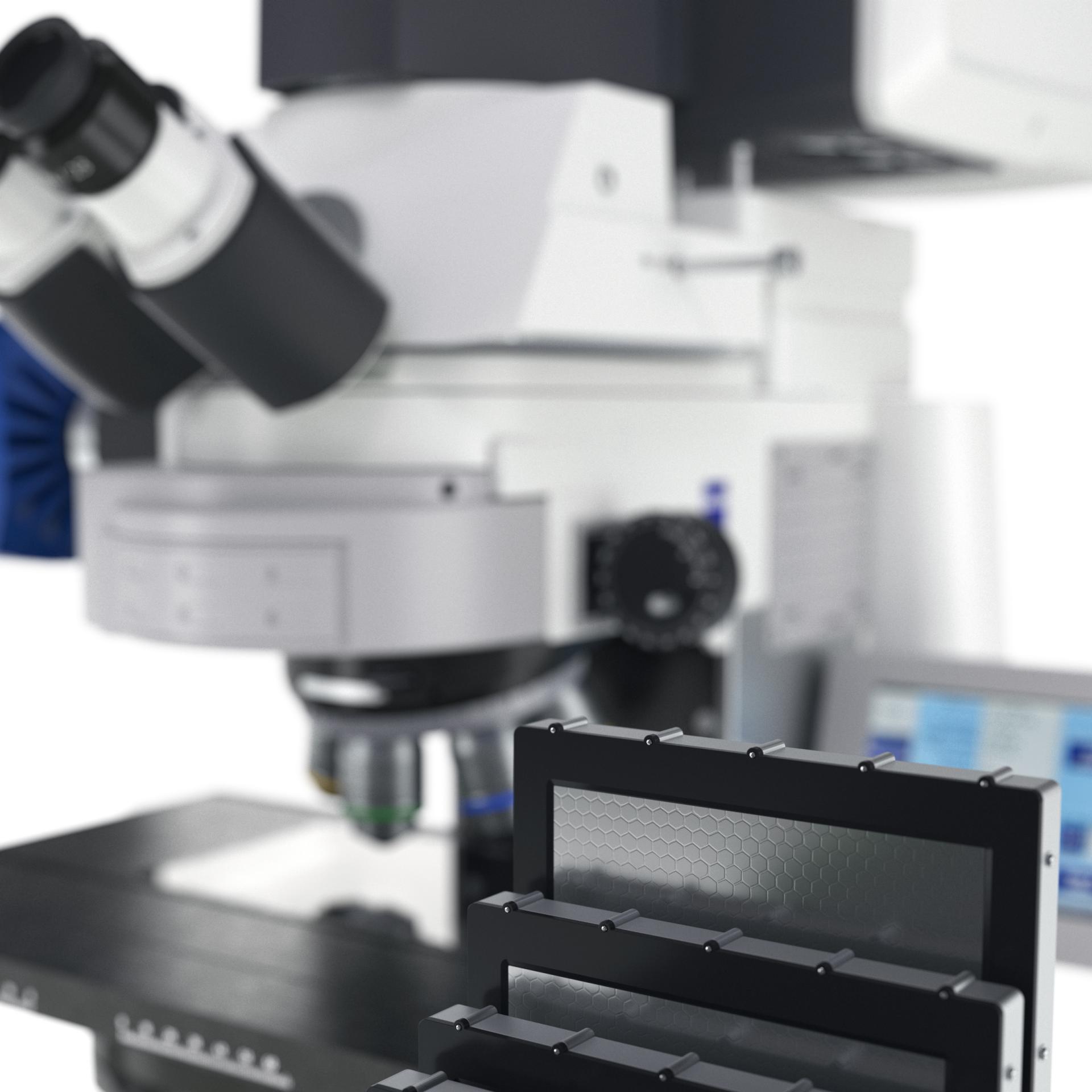

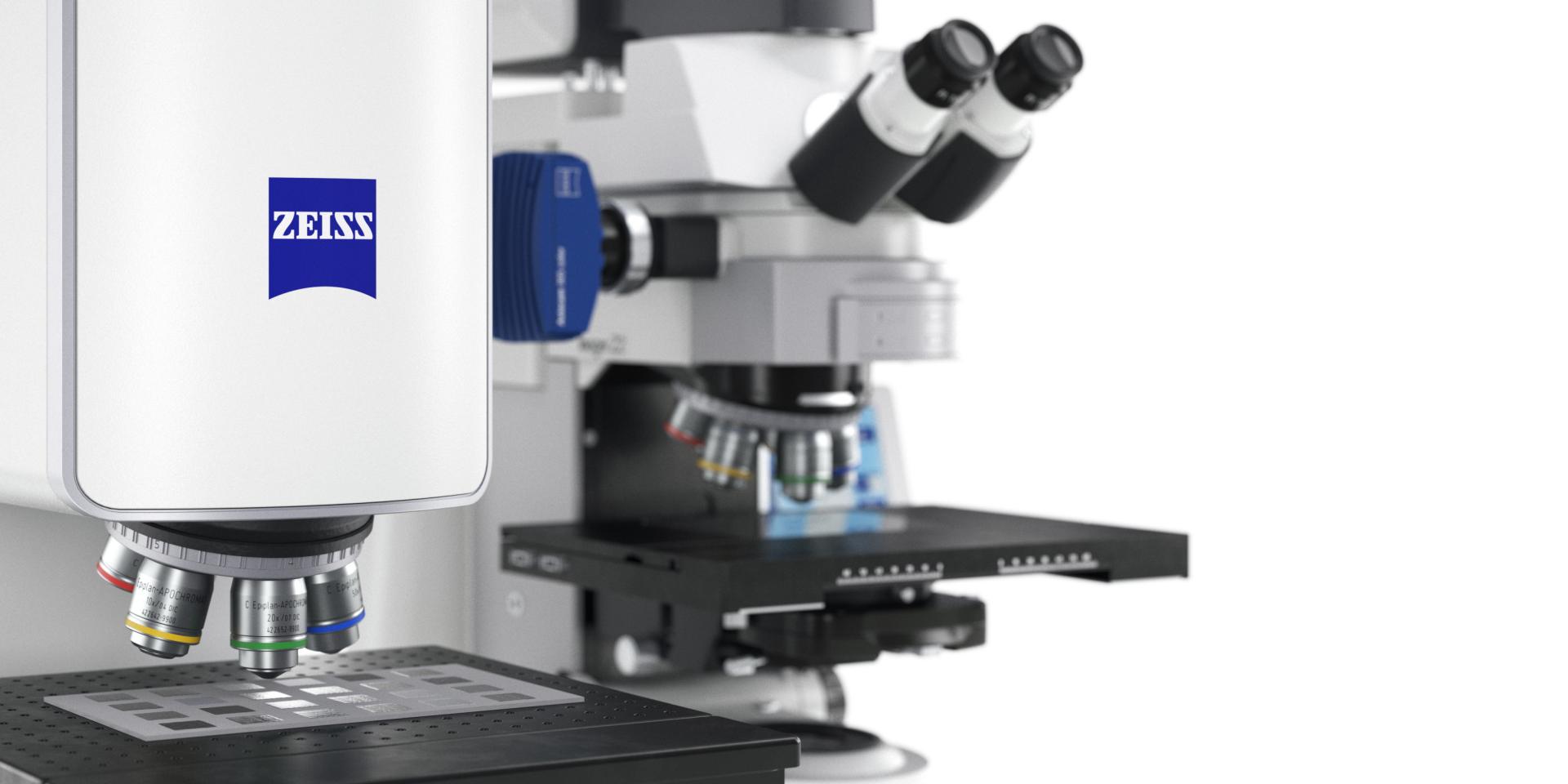

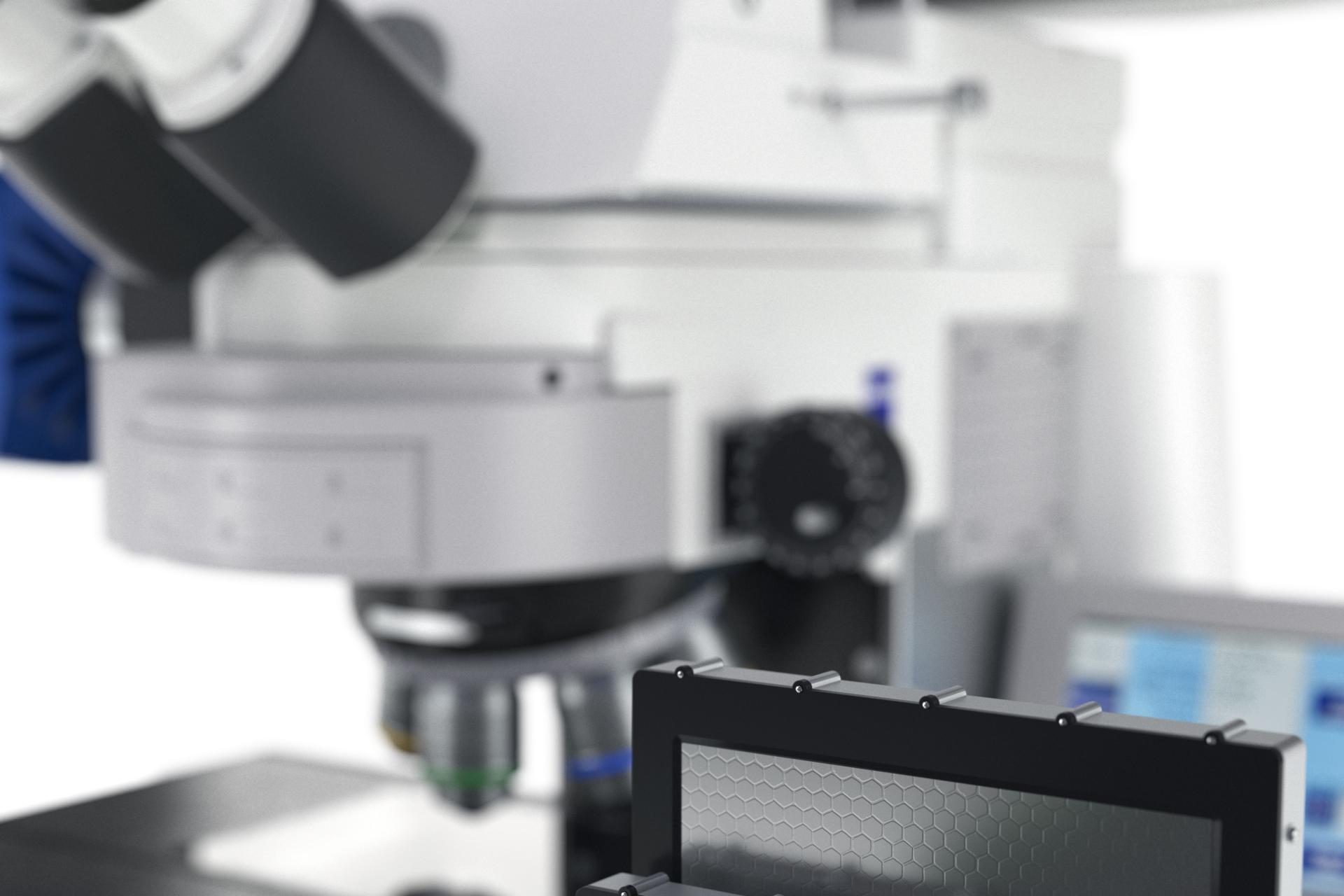

Połącz pionowy mikroskop świetlny ZEISS Axio Imager 2 z LSM 900 Mat, aby cieszyć się pełnym zakresem niezbędnych metod kontrastowania mikroskopii świetlnej dla materiałów, a także topografią o wysokiej precyzji – wszystko w jednym urządzeniu. Ponieważ nie ma potrzeby wymiany mikroskopów, oszczędza to czas potrzebny na ustawienie.

ZEISS wspiera Oerlikon w napędzaniu industrializacji produkcji addytywnej

Zablokowana zawartość stron trzecich

Odtwarzacz wideo został zablokowany w związku z Twoimi preferencjami śledzenia. Aby zmienić ustawienia i odtworzyć wideo, kliknij poniższy przycisk i wyraź zgodę na użycie „funkcjonalnych” technologii śledzenia.

Chcesz uzyskać więcej informacji na temat rozwiązań firmy ZEISS do analizy powierzchni i pomiaru chropowatości?

Wypełnij formularz i pobierz naszą broszurę.

Wczytywanie formularza...

Jeśli chcesz dowiedzieć się więcej o przetwarzaniu danych przez ZEISS, zobacz informacje o ochronie danych.

Skontaktuj się z nami

Chcesz dowiedzieć się więcej o naszych produktach lub usługach? Przekażemy Ci szczegółowe informacje i przeprowadzimy prezentację produktu - zdalnie lub na miejscu.

ZEISS Metrology Shop

Łatwe zamawianie trzpieni, akcesoriów pomiarowych i wiele więcej

Portal ZEISS Metrology

Uzyskaj dostęp do pełnej gamy usług dla systemów i oprogramowania

ZEISS Academy Metrology

Spersonalizowane szkolenia metrologiczne dostępne w różnych formatach

Szukasz więcej informacji?

Odezwij się do nas. Nasi eksperci skontaktują się z Tobą.

Wczytywanie formularza...

Następny krok:

Szczegóły zapytania
Dane kontaktowe
Dane firmy

Jeśli chcesz uzyskać więcej informacji na temat przetwarzania danych w ZEISS, zapoznaj się z zasadami ochrony danych osobowych.

Inne rozwiązania oprogramowania od ZEISS

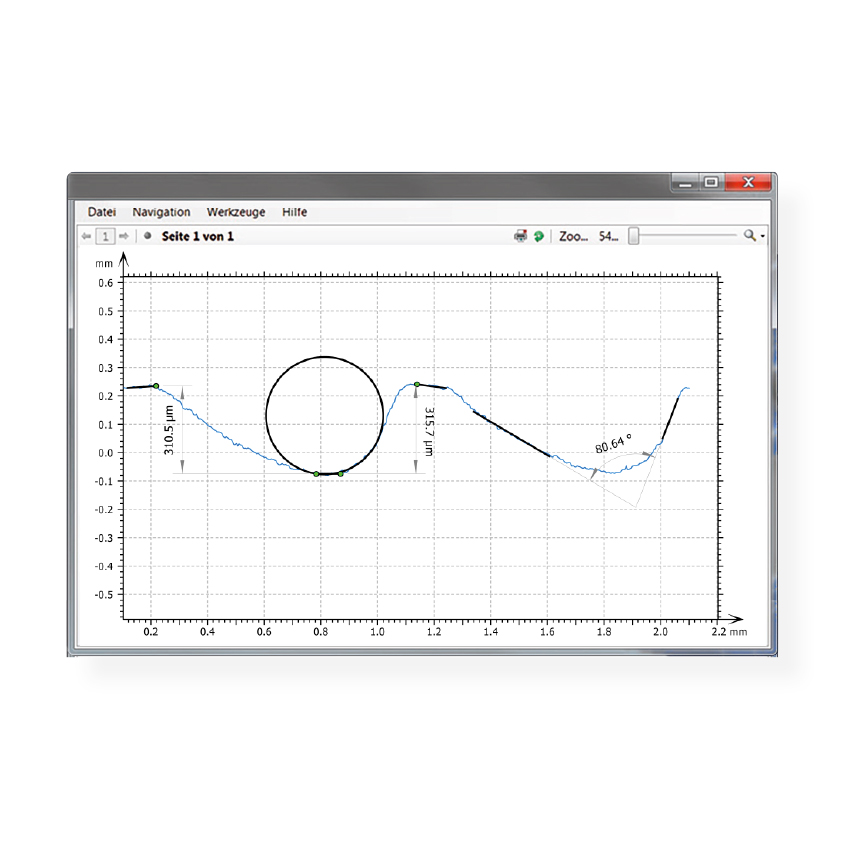

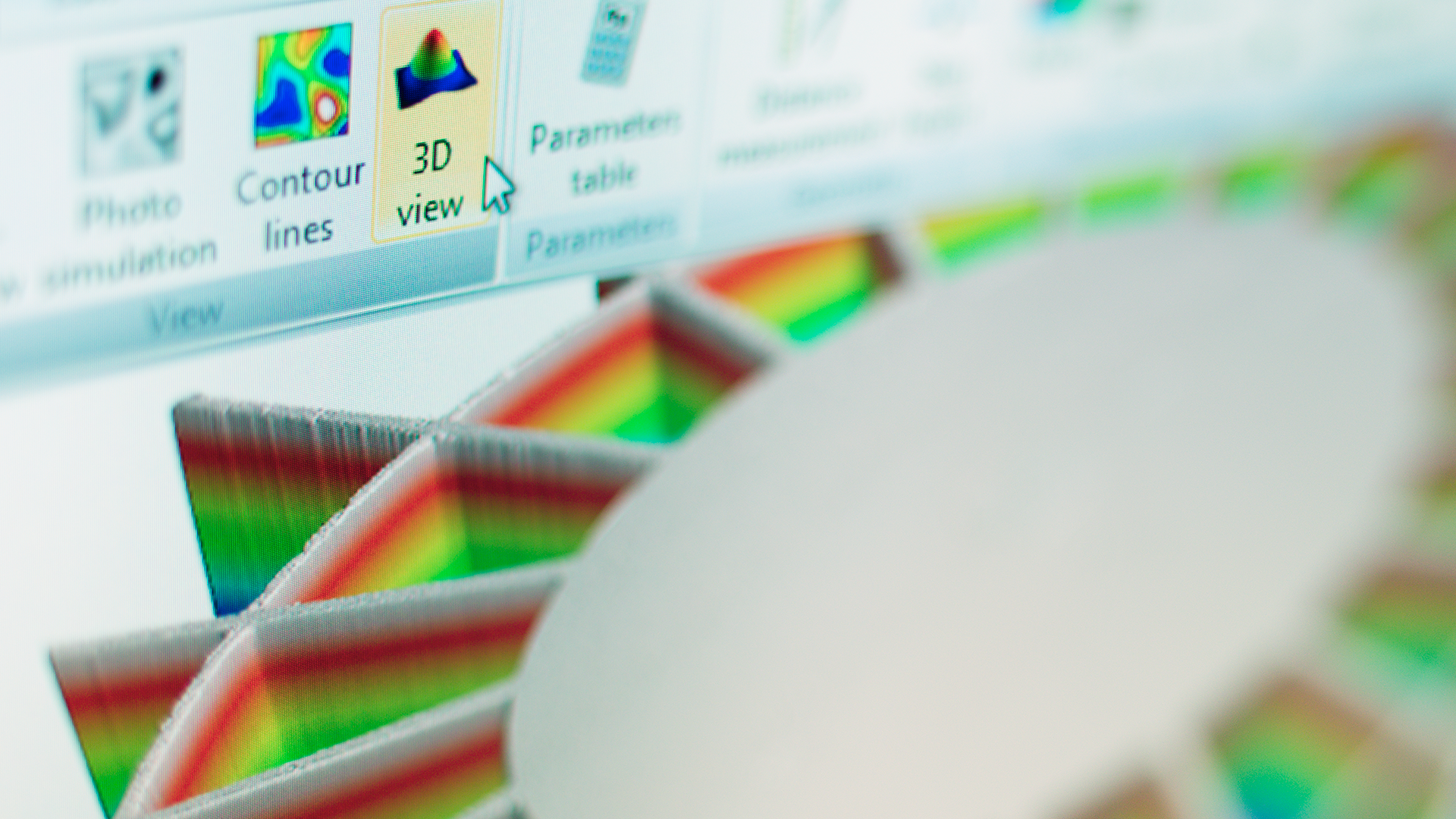

ZEISS Confomap
