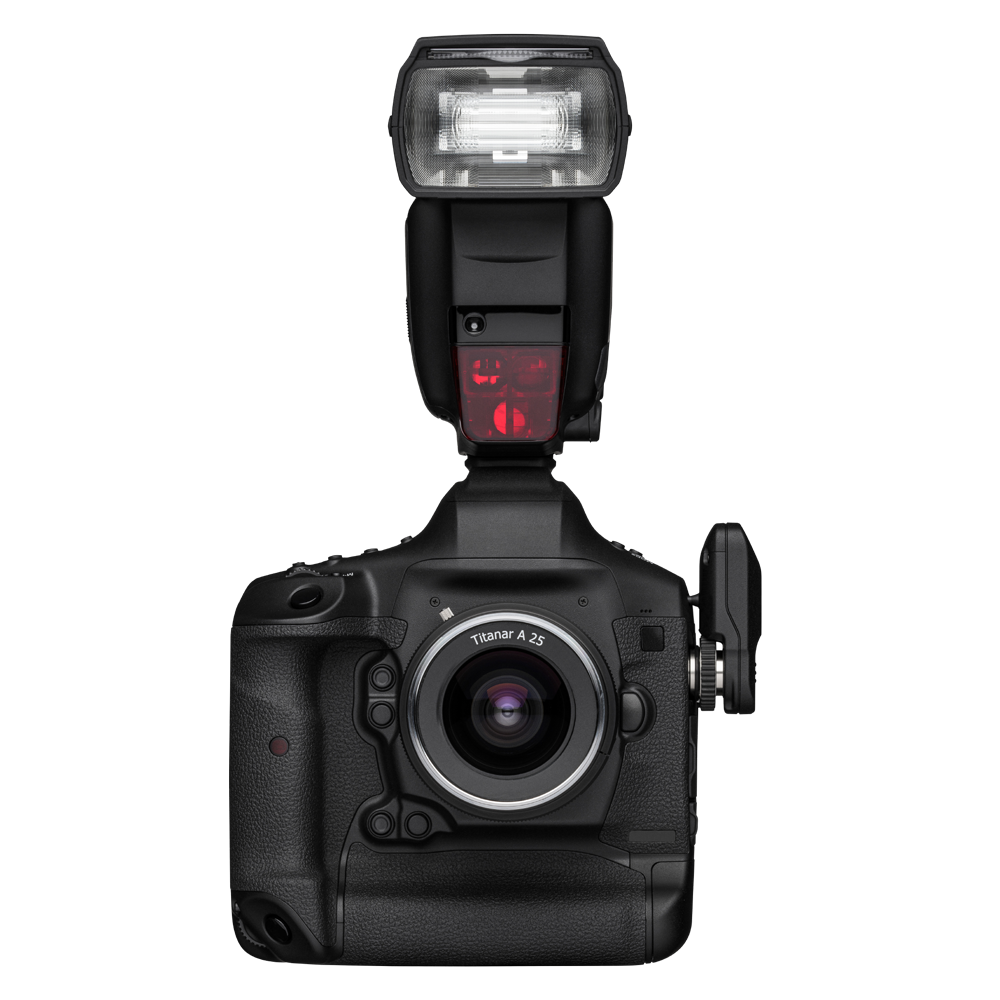

Optyczny system fotogrametryczny

TRITOP

Doskonalenie zadań pomiarowych z fotogrametrią

TRITOP rejestruje trójwymiarowe współrzędne indywidualnych punktów pomiarowych na obiektach i komponentach. Cyfrowa kamera pomiarowa służy do wykonywania zdjęć o wysokiej rozdzielczości w krótkim czasie. Na tej podstawie zintegrowane oprogramowanie automatycznie tworzy chmury punktów 3D do dalszej inspekcji i analizy. Jako system mobilny, TRITOP nadaje się do zadań pomiarowych z zakresu współrzędnościowej techniki pomiarowej 3D i testowania 3D.

Łatwość obsługi
Niezwykle wysoka dokładność nawet w przypadku dużych obiektów
Przenośny system niezależny od lokalizacji

Wydajna inspekcja dzięki precyzyjnym współrzędnym 3D

Jako system przenośny, TRITOP szybko i precyzyjnie mierzy współrzędne 3D obiektów. Zintegrowane oprogramowanie wykorzystuje te dane do analiz metrologicznych, w tym inspekcji i wyświetlania przemieszczeń i deformacji. Wizualizacja wyników pozwala przyspieszyć ich ocenę.

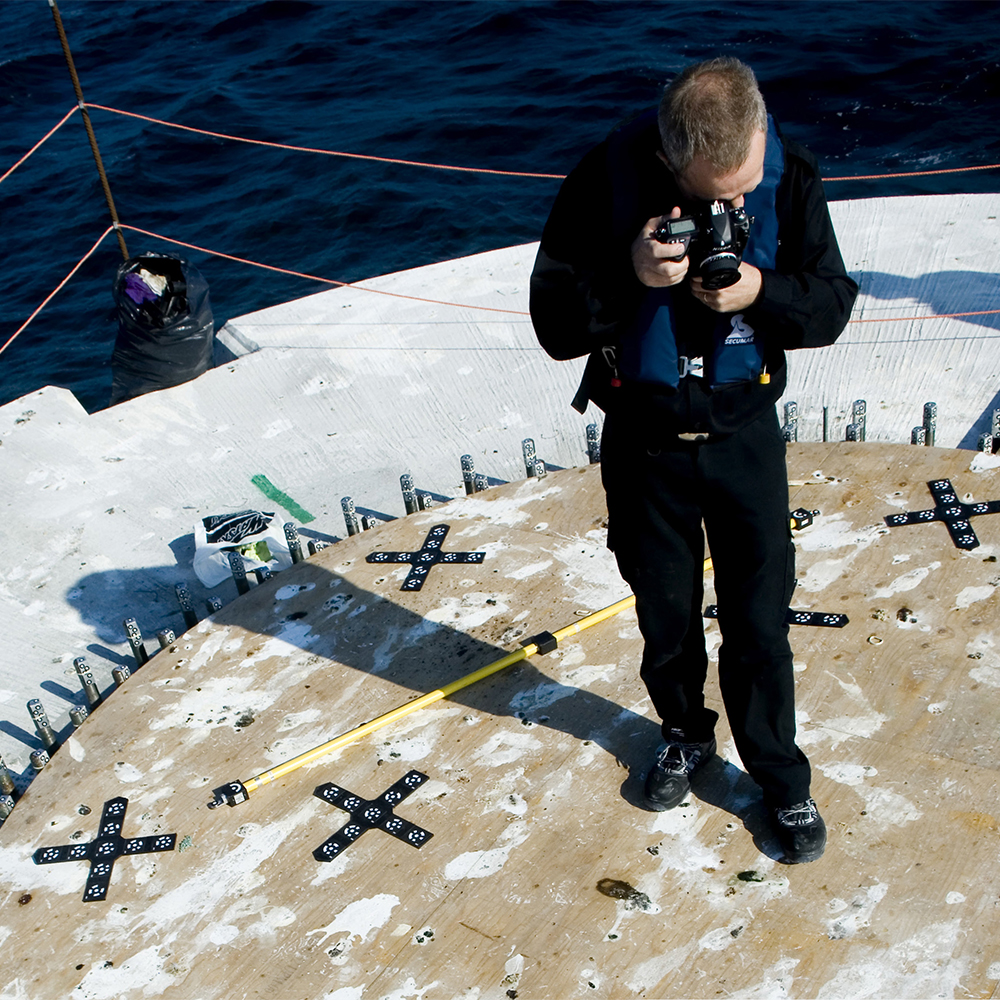

W zakładzie i na morzu

Pomiary niezależne od warunków środowiskowych

Pomiar bezstykowy

Wysoka łatwość użytkowania

TRITOP rejestruje współrzędne 3D metodą bezstykową. System wyróżnia się szczególnie podczas pomiarów w ograniczonej przestrzeni i miejscach trudno dostępnych. Można także mierzyć delikatne powierzchnie i obiekty. TRITOP zastępuje w ten sposób konwencjonalne metody pomiarowe, takie jak taśmy miernicze i sznurek pomiarowy, a także złożone systemy do pomiaru przemieszczeń i czujniki LVDT.

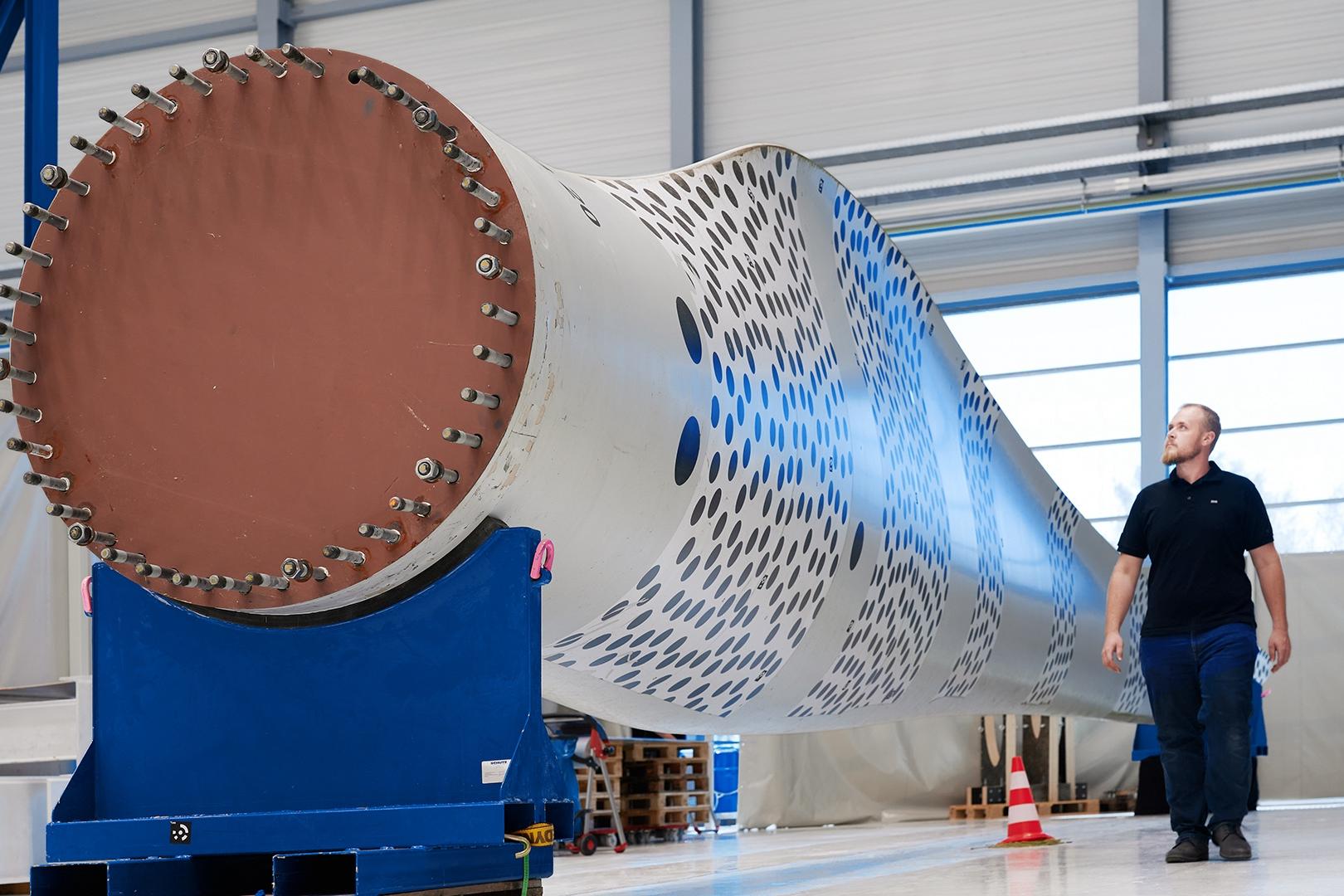

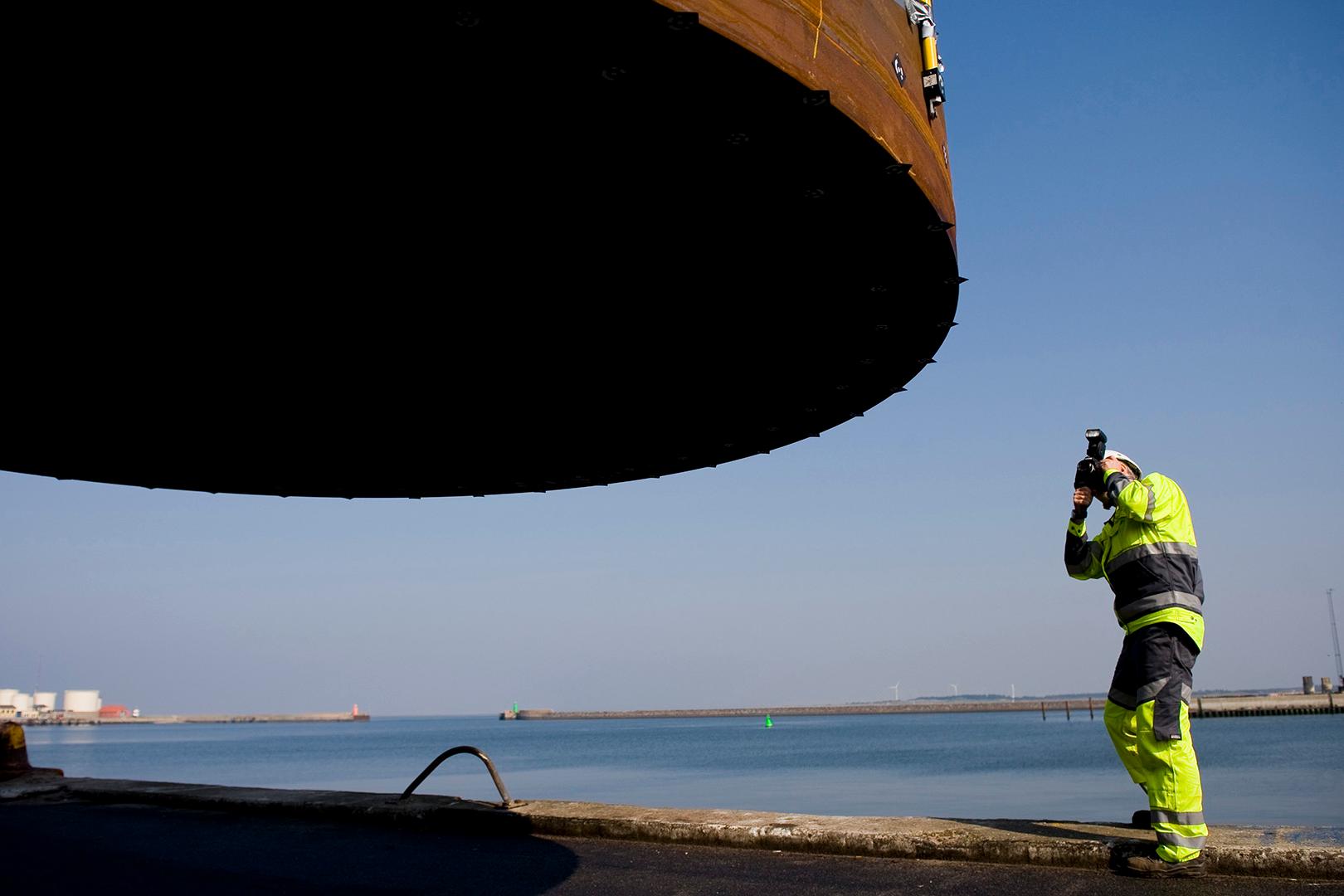

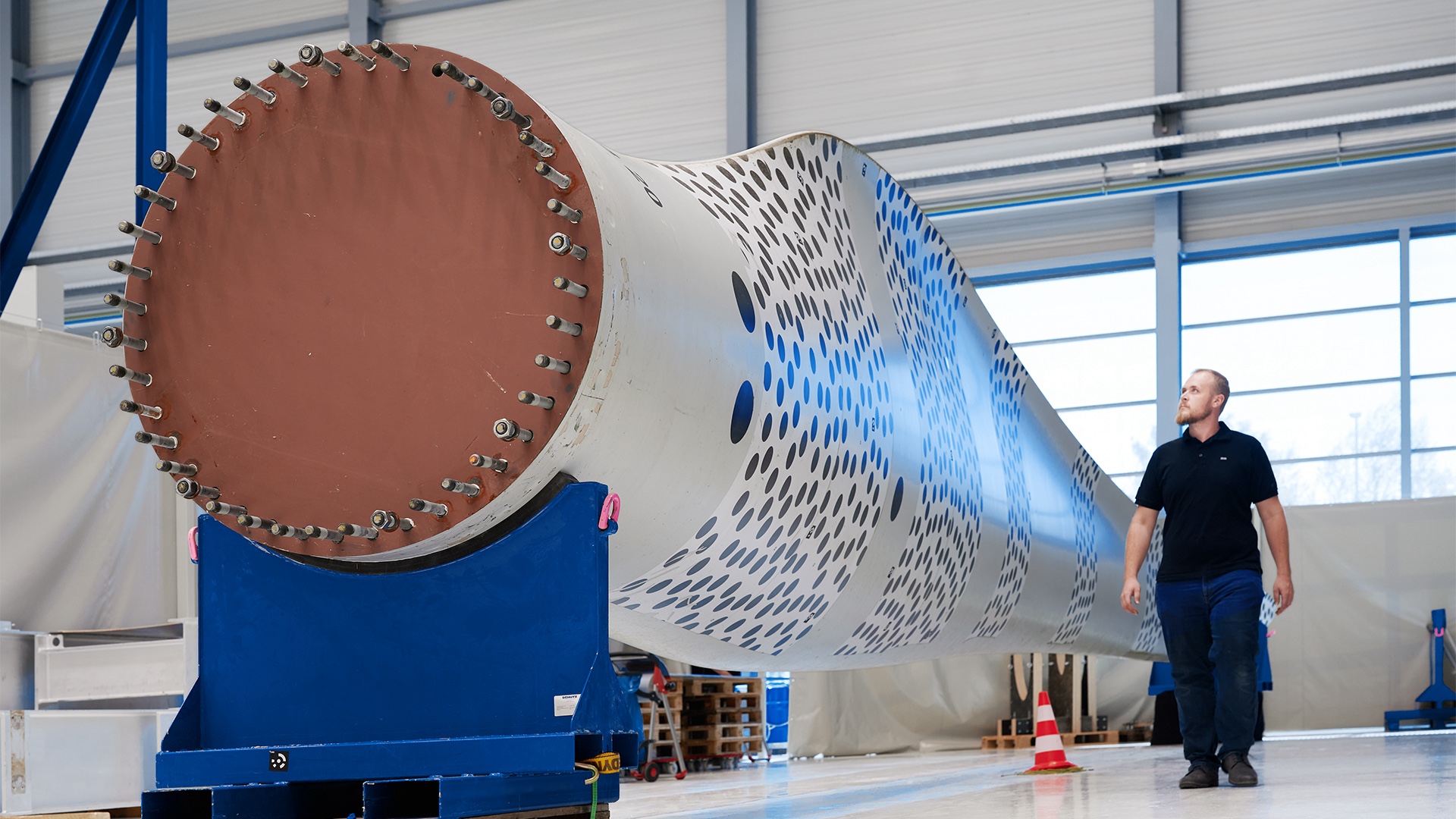

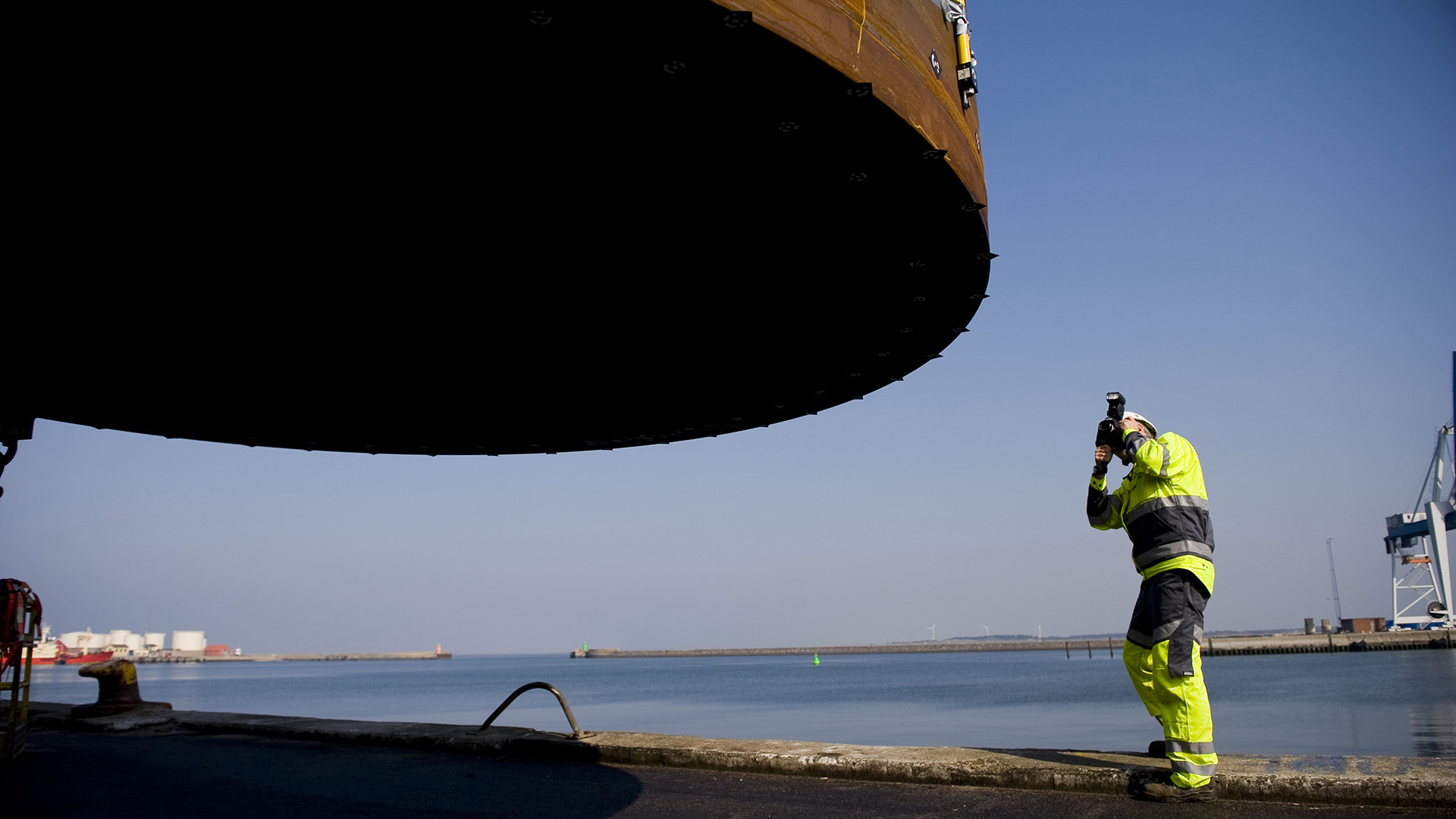

Dla obiektów w każdym rozmiarze

System pomiarowy dociera do mierzonego obiektu

Podczas inspekcji obiektów o dużych rozmiarach takich jak statki czy turbiny wiatrowe, TRITOP wdraża zasadę, że to „system pomiarowy dociera do mierzonego obiektu” do najlepszych praktyk. Elastyczny system doskonale sprawdza się w przypadku części o dowolnej wielkości i prawie wszystkich materiałów.

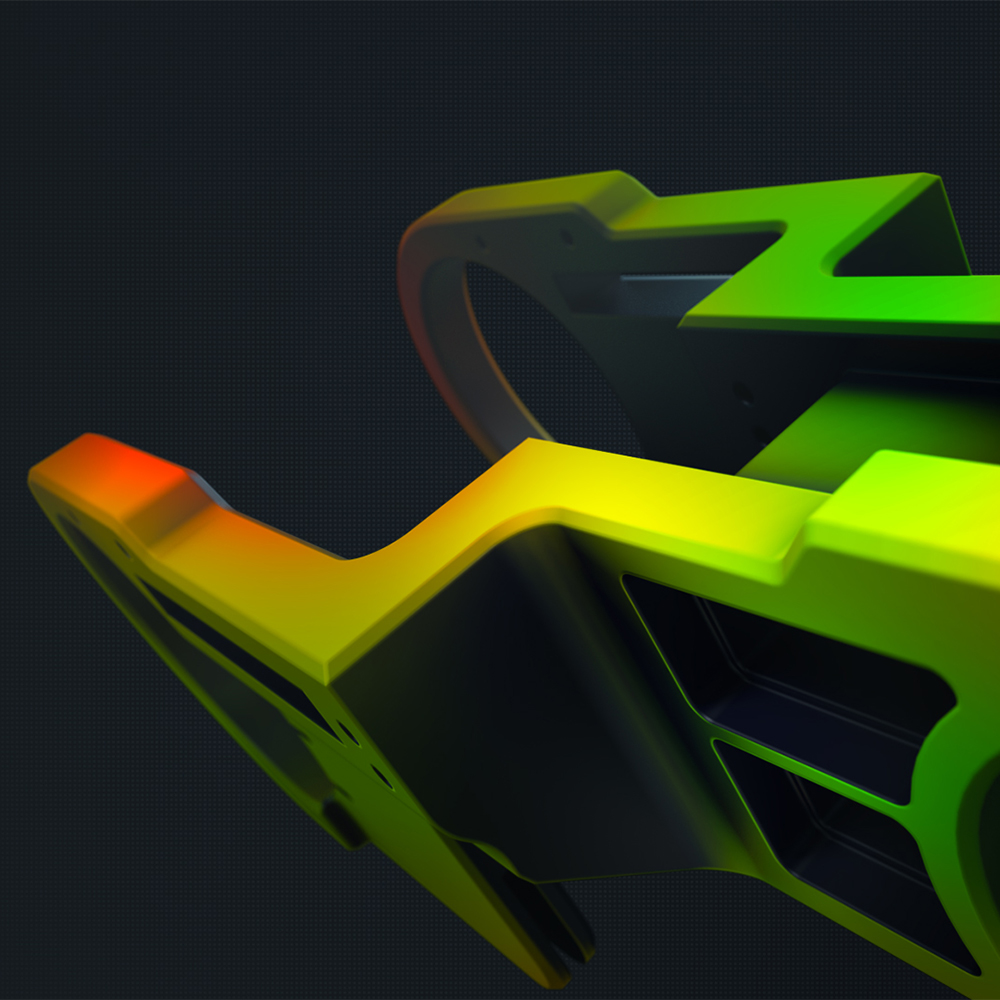

Wydajne narzędzie do analizy

Zaawansowane oprogramowanie ZEISS INSPECT

Dowiedz się więcej

Bezkonkurencyjne połączenie

TRITOP jako rozbudowa ATOS

W przypadku inspekcji szczególnie dużych i często złożonych komponentów, TRITOP w pierwszej kolejności rejestruje chmury punktów referencyjnych. Optyczny skaner 3D ATOS aktywnie wykorzystuje te punkty referencyjne do automatycznej transformacji indywidualnych skanów, dzięki czemu osiąga najwyższą dokładność pomiaru fotogrametrycznego w całym obszarze pomiarowym.

Dowiedz się więcej

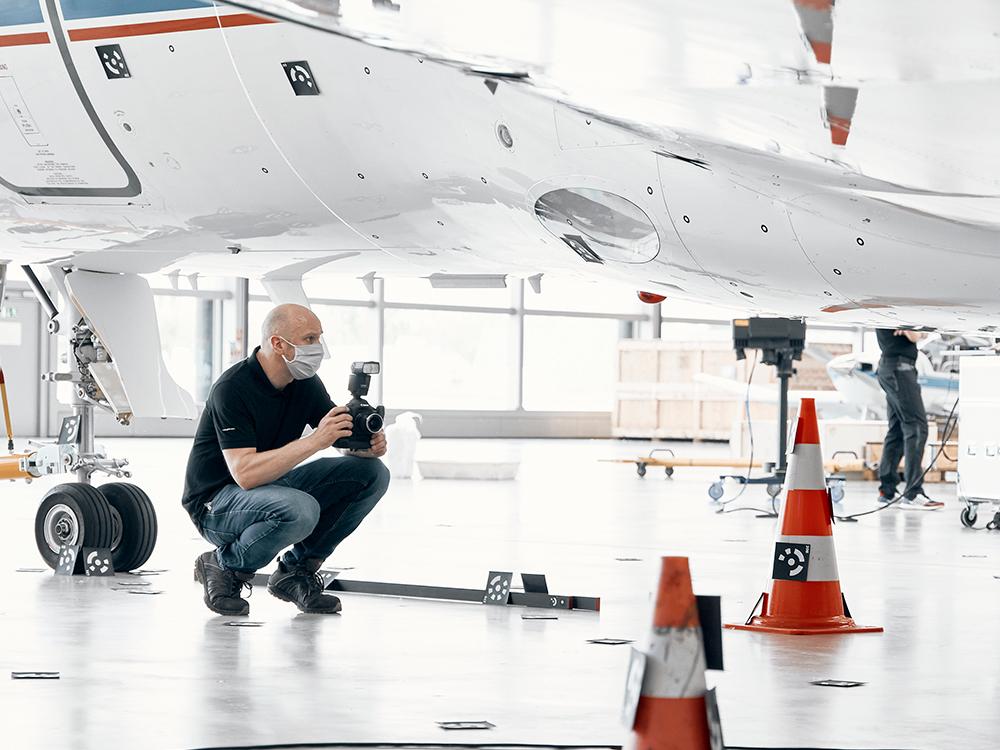

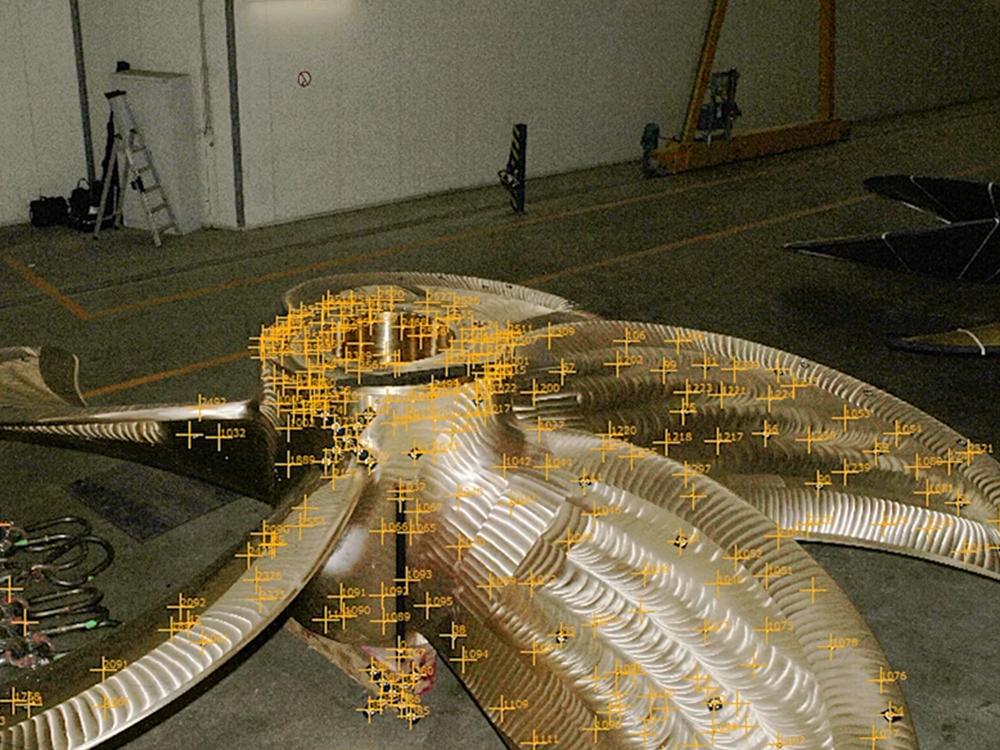

Pomiar za pomocą zdjęć

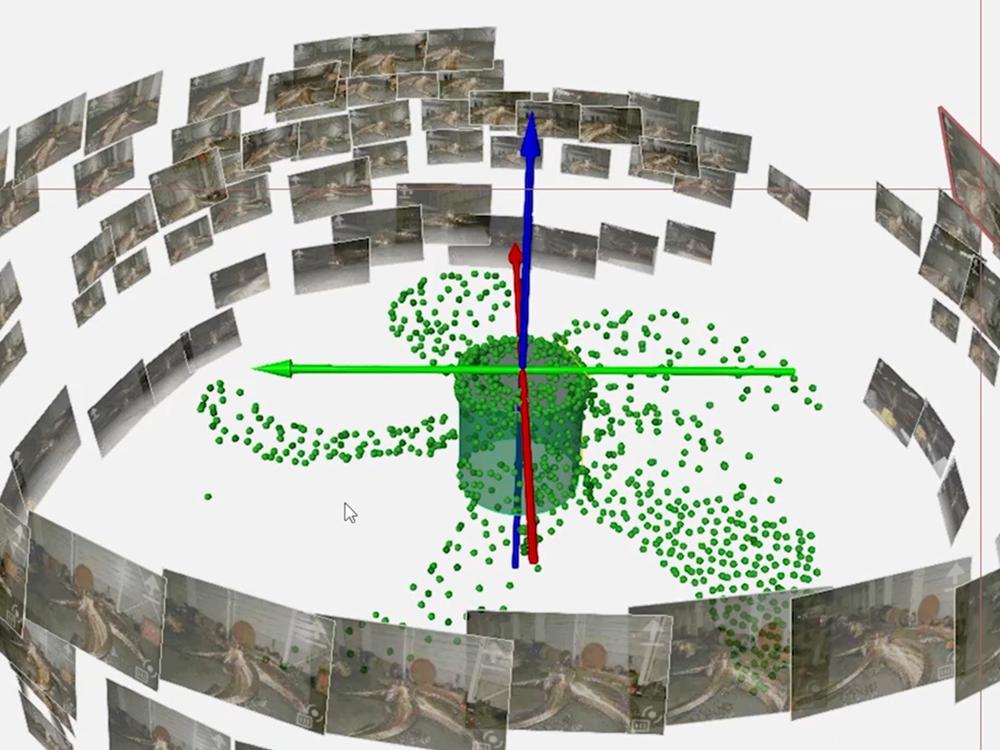

Podczas pomiaru fotogrametrycznego z użyciem TRITOP współrzędne obiektu rejestrowane są cyfrową kamerą pomiarową. TRITOP najpierw wykonuje zdjęcia mierzonego obiektu pod różnymi kątami, a następnie oprogramowanie automatycznie oblicza współrzędne 3D poprzez wyrównanie metodą wiązek dla wszystkich zarejestrowanych obrazów 2D.

Oprogramowanie ze wskazówkami dla użytkownika zapewniające bezbłędną pracę

Stabilność temperaturowa, odporność na drgania, nie wymaga konserwacji

Samomonitorujący się system z ciągłą informacją zwrotną o jakości obrazów

Znacząca redukcja czasu pomiaru, łatwe przygotowanie pomiaru

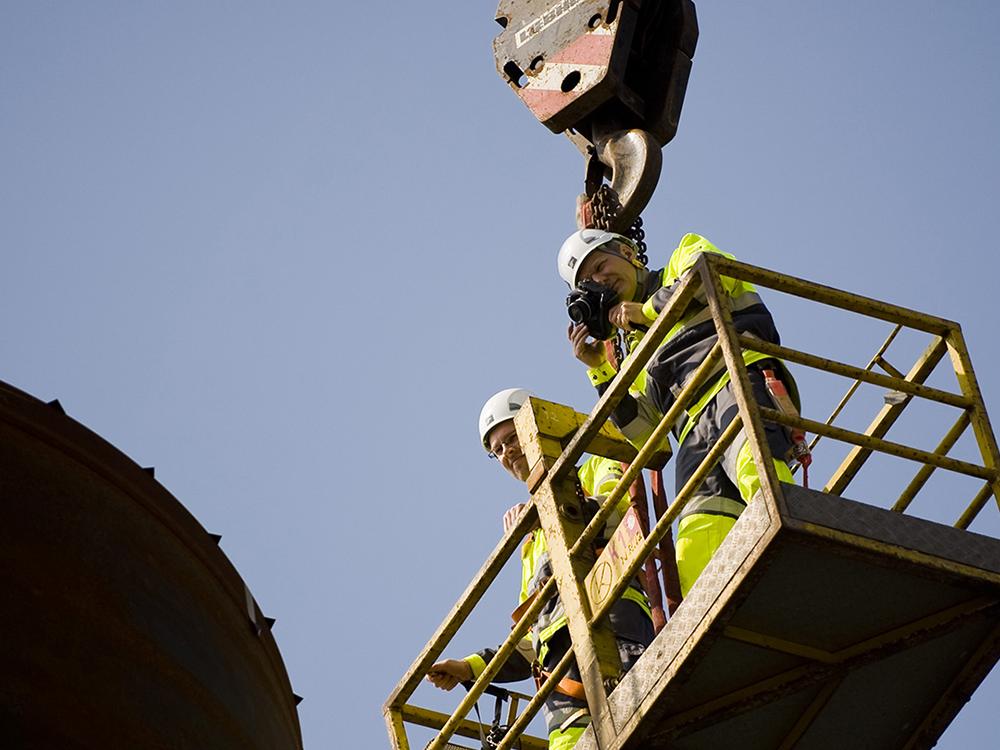

Wykonuj zadania szybko i w dowolnym miejscu

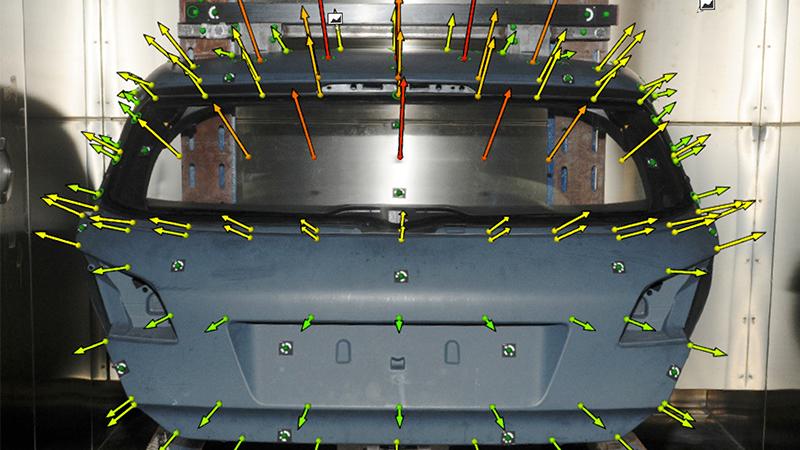

Statyczna analiza deformacji

TRITOP rejestruje przemieszczenia i deformacje w testach w komorze klimatycznej, symulacjach środowiskowych, badaniach obciążeniowych i starzeniowych oraz analizuje zmiany szczeliny i przesunięcia, a także sztywność.

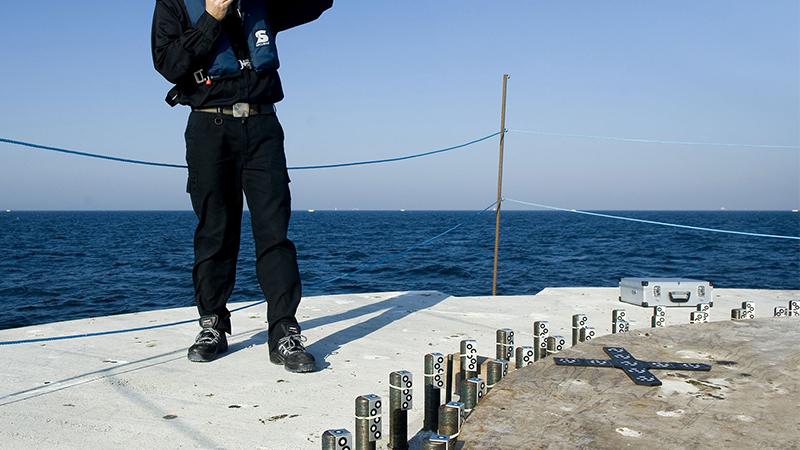

Turbiny wiatrowe

Turbiny wiatrowe są często montowane dopiero w docelowym miejscu instalacji. TRITOP dostarcza precyzyjne współrzędne 3D śrub mocujących i powierzchni montażowych w wymagającym środowisku pomiarowym na morzu.

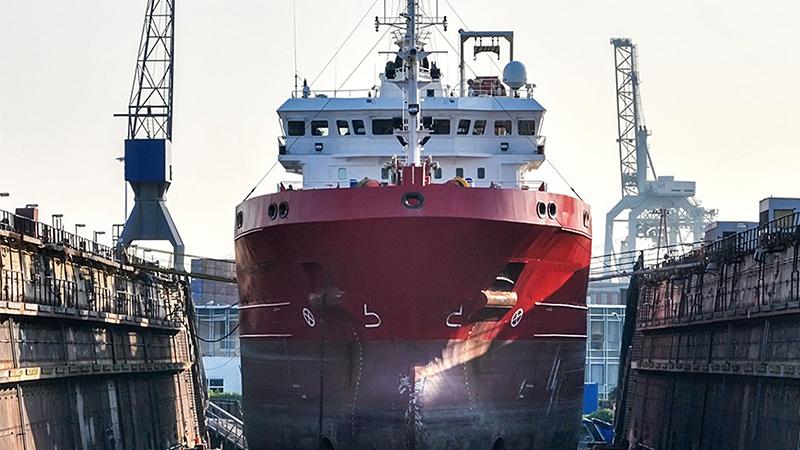

Przemysł stoczniowy

TRITOP skraca czas przebywania statków w suchym doku z miesięcy do dni. Dane pomiarowe pomagają w inspekcji kadłubów statków i rekonstrukcji części zamiennych.

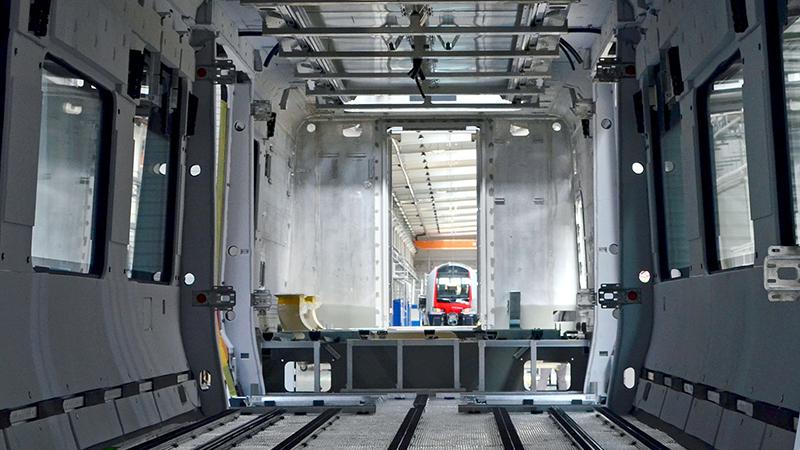

Konstrukcja wagonów kolejowych

TRITOP przyspiesza proces pomiaru i inspekcji dzięki szerokiej gamie opcji analizy płaskości, równoległości i prostopadłości.
