Maszyna pomiarowa 3D

ZEISS ScanBox serii 4

Mobilne i niezależne rozwiązanie pomiarowe dla środowiska produkcyjnego

Optyczna maszyna pomiarowa 3D ZEISS ScanBox 4105 umożliwia automatyczną inspekcję małych części o złożonych kształtach i wymiarach do 500 mm. Kompaktowy i mobilny system jest gotowy do użycia dzięki koncepcji plug & play, a w razie potrzeby można go łatwo przenieść. Wszystkie procesy pomiarowe i inspekcji można rozpocząć bezpośrednio za pomocą zintegrowanego stanowiska operacyjnego. Specjalny interfejs użytkownika, Kiosk Interface, oraz wirtualne pomieszczenie pomiarowe (VMR) w oprogramowaniu ZEISS INSPECT obsługują cały proces kontroli.

Kompaktowa konstrukcja o niewielkiej zajmowanej powierzchni
Zautomatyzowana inspekcja małych części o złożonych kształtach
Łatwa obsługa za jednym naciśnięciem przycisku


      ZEISS ScanBox serii 4

    Jeden system, wiele możliwości

Zablokowana zawartość stron trzecich

Odtwarzacz wideo został zablokowany w związku z Twoimi preferencjami plików cookie. Aby zmienić ustawienia i odtworzyć wideo, kliknij poniższy przycisk i wyraź zgodę na użycie „funkcjonalnych” technologii śledzenia.

Gotowy do użycia i łatwy w obsłudze

ZEISS ScanBox serii 4 to idealne rozwiązanie do wydajnego zapewniania jakości części wtryskiwanych i odlewanych ciśnieniowo, narzędzi oraz części formowanych, tłoczonych i giętych.

Plug & Play

Maszyna pomiarowa 3D gotowa do użycia

ZEISS ScanBox 4105 można podłączyć do dowolnego standardowego gniazda zasilania. Wystarczy włączyć optyczną maszynę pomiarową 3D i uruchomić program pomiarowy.

Prosta obsługa

Zautomatyzowany proces kontroli za jednym naciśnięciem przycisku

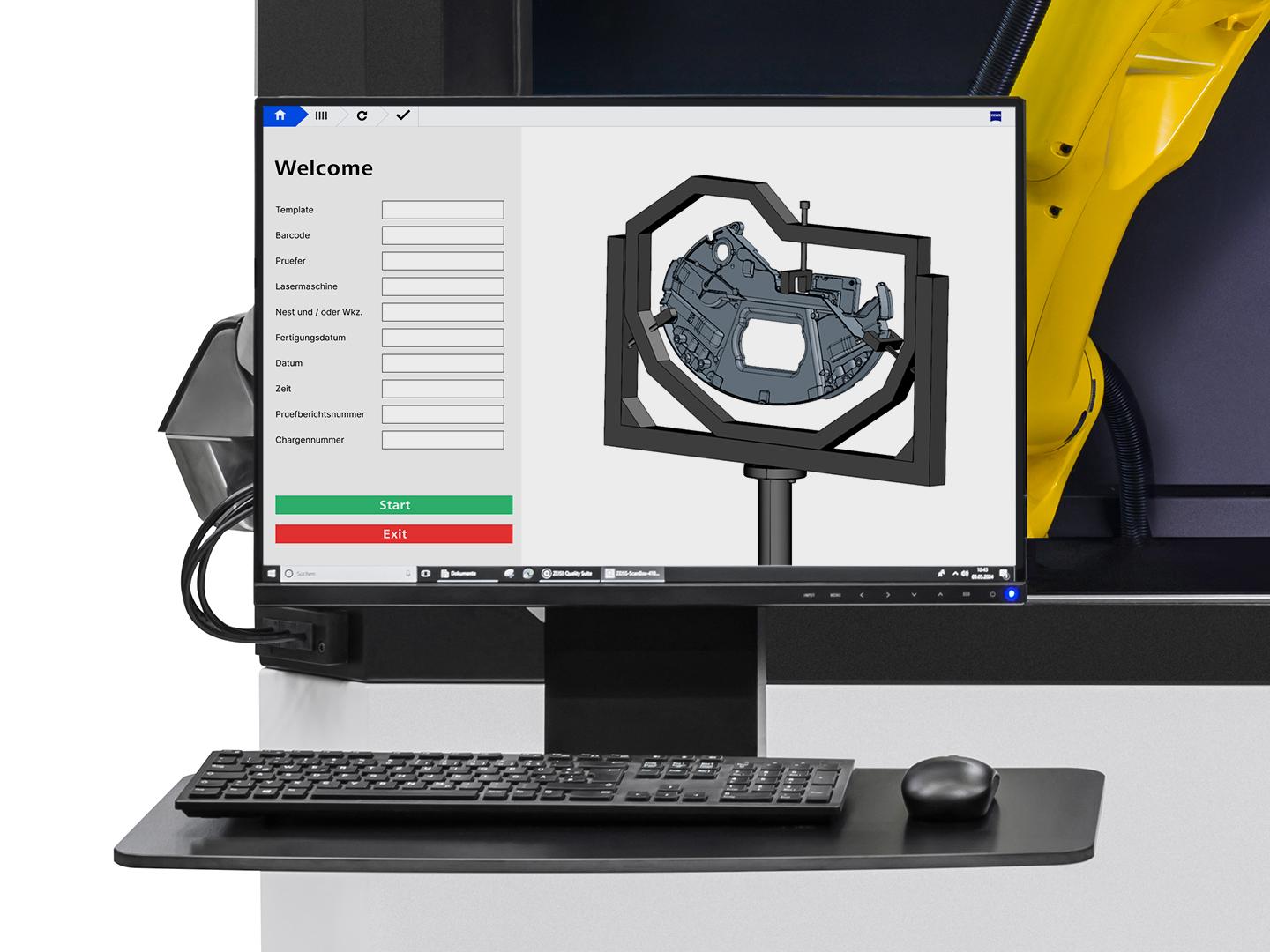

Programowanie oraz sterowanie ATOS ScanBox 4105 odbywa się poprzez prosty w użyciu interfejs użytkownika - Kiosk Interface. Do jego obsługi użytkownicy systemu nie muszą posiadać specjalnej wiedzy. Wystarczy ustawić część, wybrać program pomiarowy i nacisnąć przycisk uruchamiania.

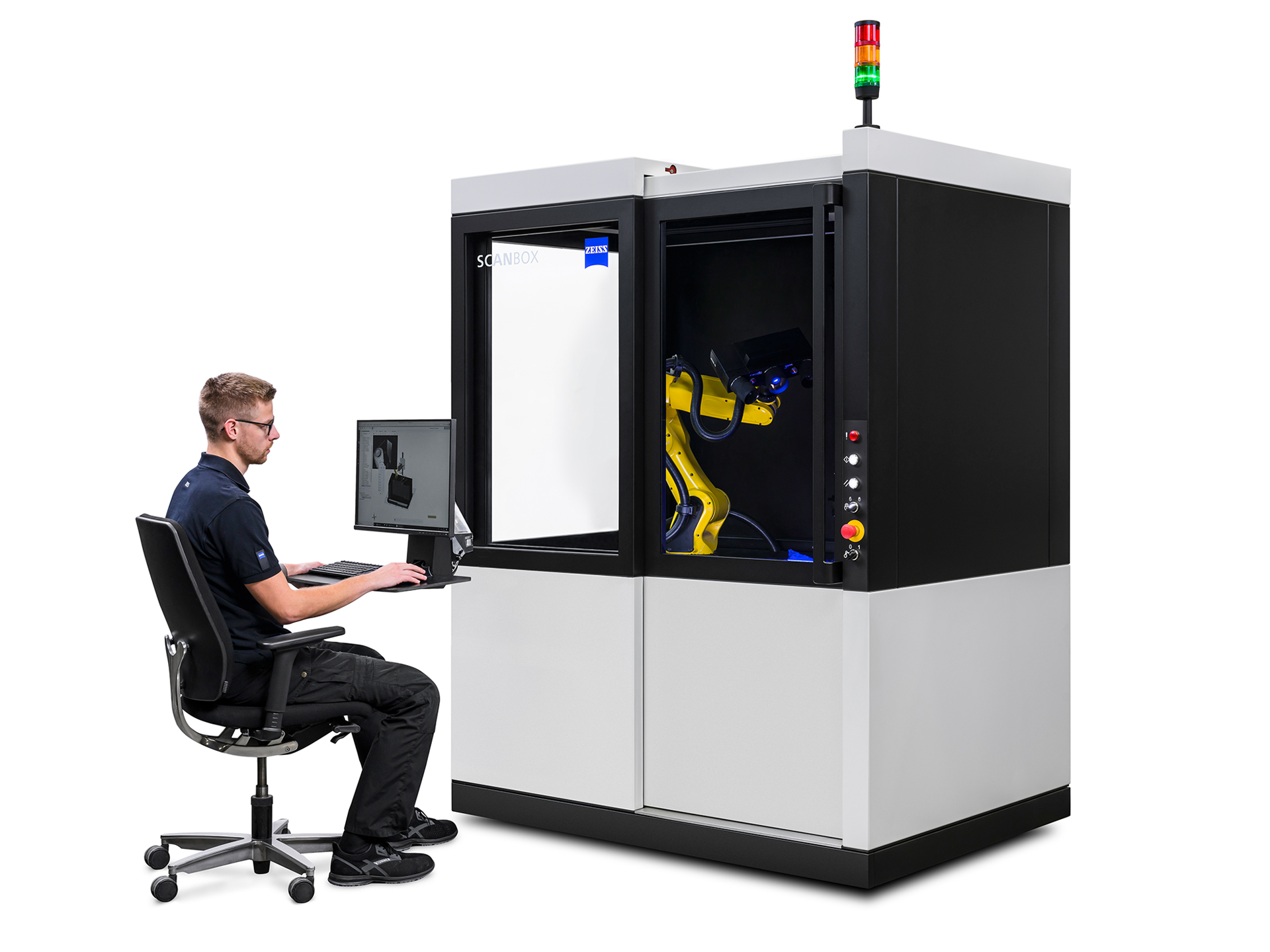

Ergonomia pracy

Obsługa w pozycji stojącej lub siedzącej

Zautomatyzowany załadunek i autonomiczna inspekcji części

ZEISS ScanBox serii 4 RC

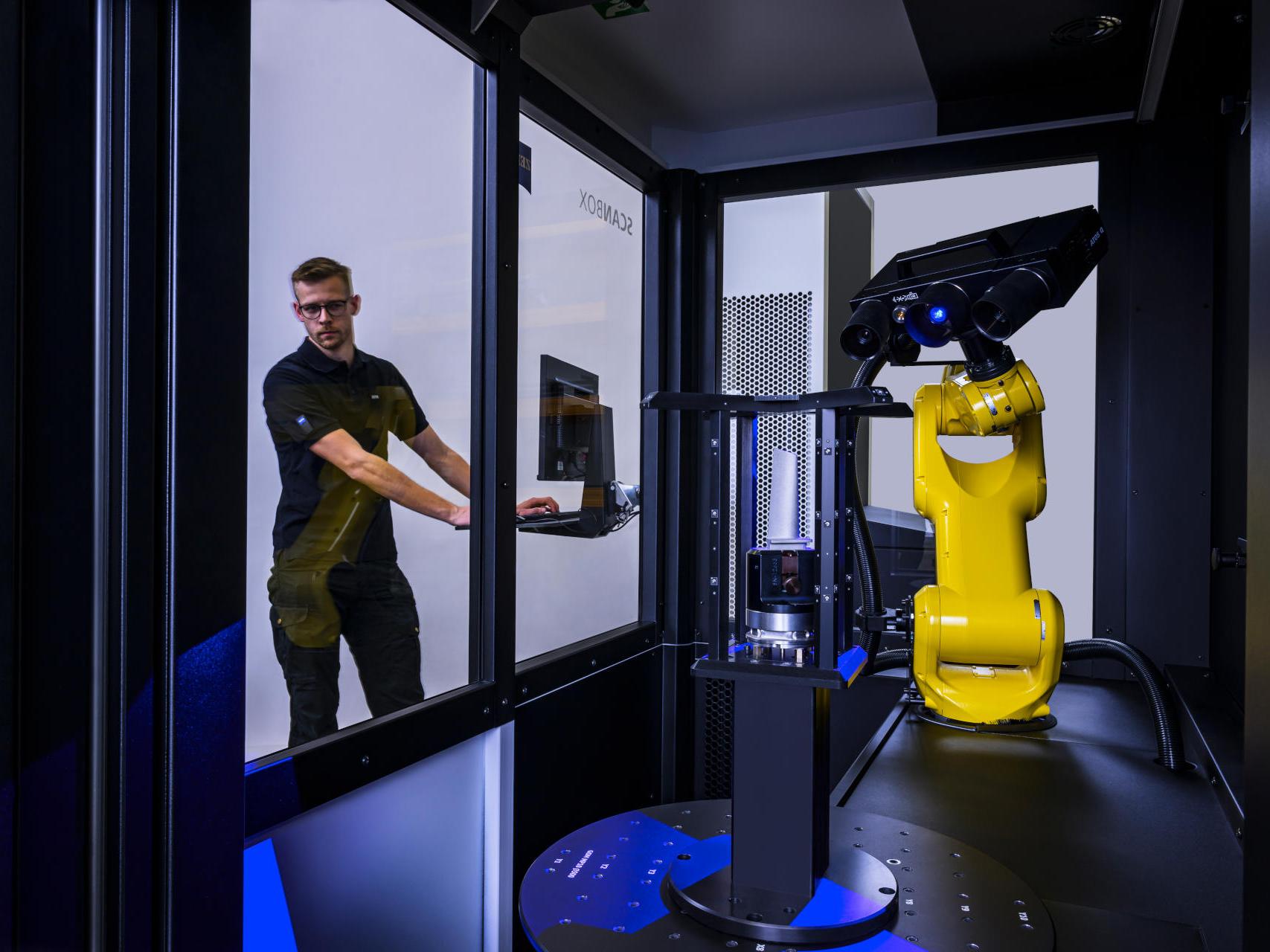

System ZEISS ScanBox serii 5 RC (Remote Control) jest nową optyczną maszyną pomiarową z automatycznymi drzwiami przesuwnymi. Mierzone części są automatycznie ładowane do ZEISS ScanBox serii 4 RC za pomocą robota lub indywidualnie skonfigurowanego systemu załadowczego i umieszczane na module stołu obrotowego. Eliminując potrzebę ręcznego ustawiania części, znacznie skraca się wymagany czas pomiaru, gwarantując tym samym wyższą przepustowość w procesie zapewniania jakości.

Dowiedz się więcej

Szybkość i precyzja

ATOS Q spełnia wysokie wymagania metrologiczne

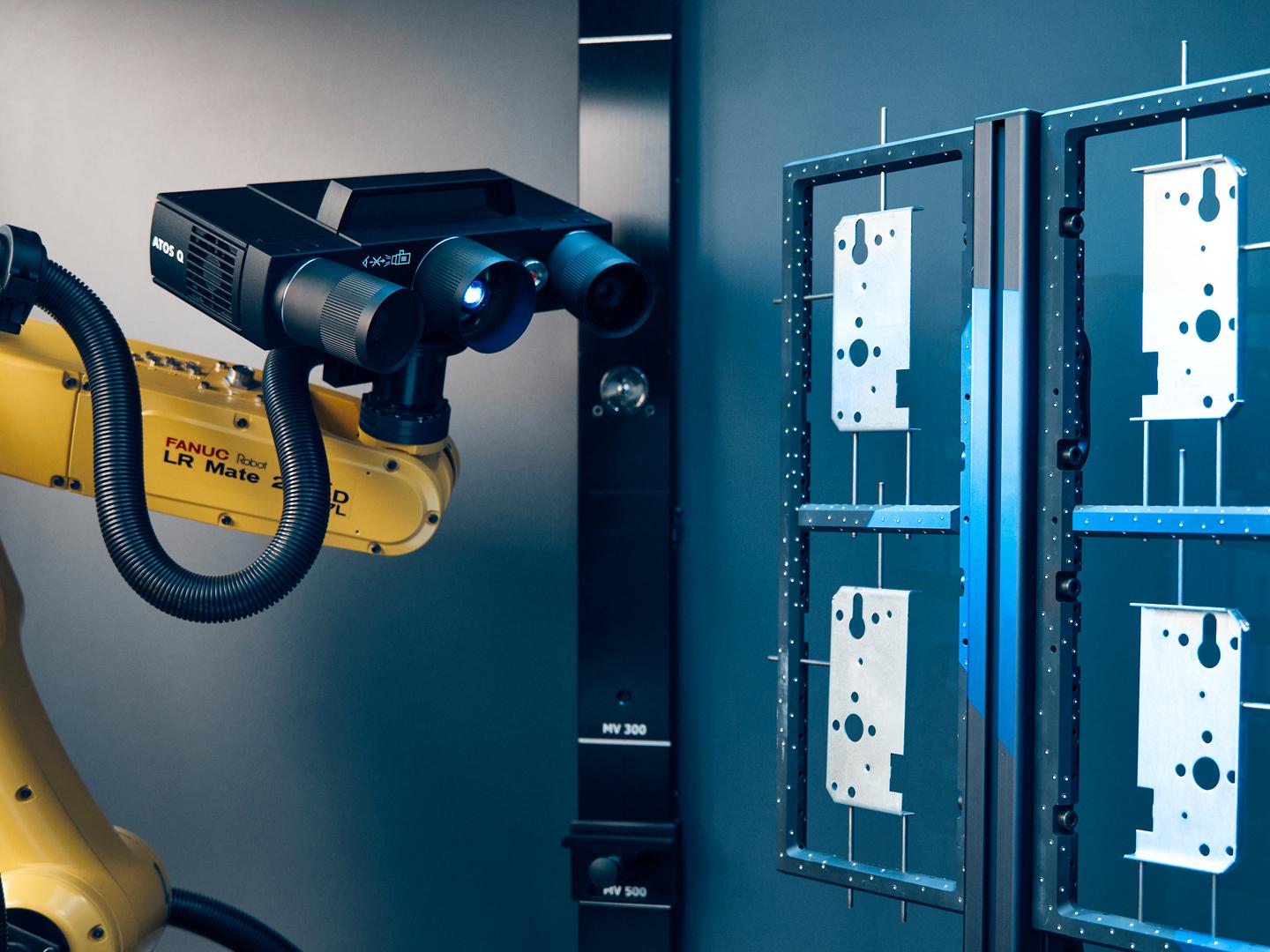

Zintegrowany sensor ATOS Q dostarcza dane powierzchni do późniejszej inspekcji z wysoką dokładnością i w krótkim czasie. Przy użyciu uchwytu wieloczęściowego możliwe jest wykonywanie pomiaru kilku części na raz, nawet w trybie 24/7. Pozwala to na zwiększenie przepustowości, zmniejszenie ilości odrzutów i standaryzację procesu zapewnienia jakości.

Dowiedz się więcej

Wirtualne pomieszczenie pomiarowe

Rzeczywiste środowisko w wirtualnej symulacji

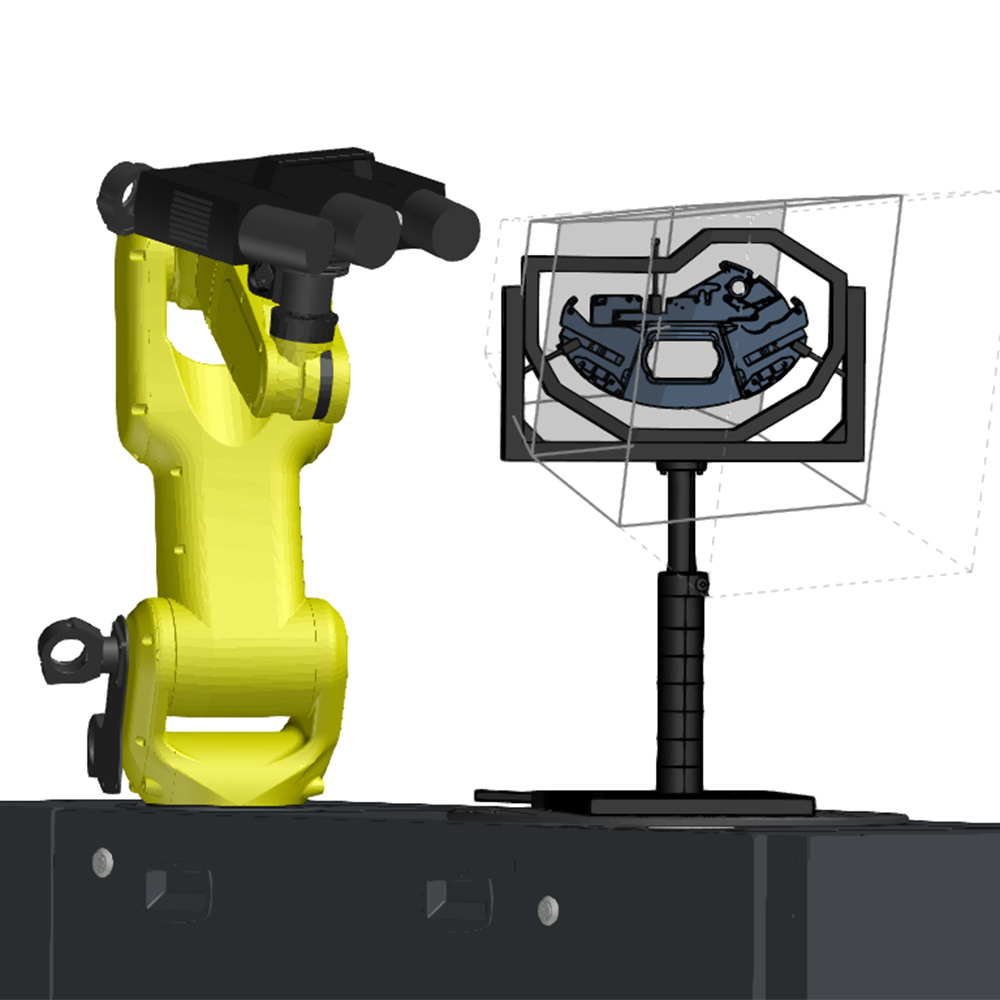

Wirtualne pomieszczenie pomiarowe (VMR) to oprogramowanie do centralnej kontroli oraz planowania pomiaru dla wszystkich elementów optycznej maszyny pomiarowej 3D. Tworzy ono funkcjonalną reprezentację rzeczywistego środowiska pomiarowego w wirtualnej symulacji. VRM obejmuje robota z sensorem, programowanie łącznie z kinematyką ścieżek robota, część oraz plan pomiarowy. Użytkownik VMR nie musi posiadać specjalistycznej wiedzy do jego obsługi. Wszystkie ruchy robota są symulowane w wirtualnym pomieszczeniu pomiarowym i sprawdzane pod kątem kolizji przed ich wykonaniem.

Dowiedz się więcej

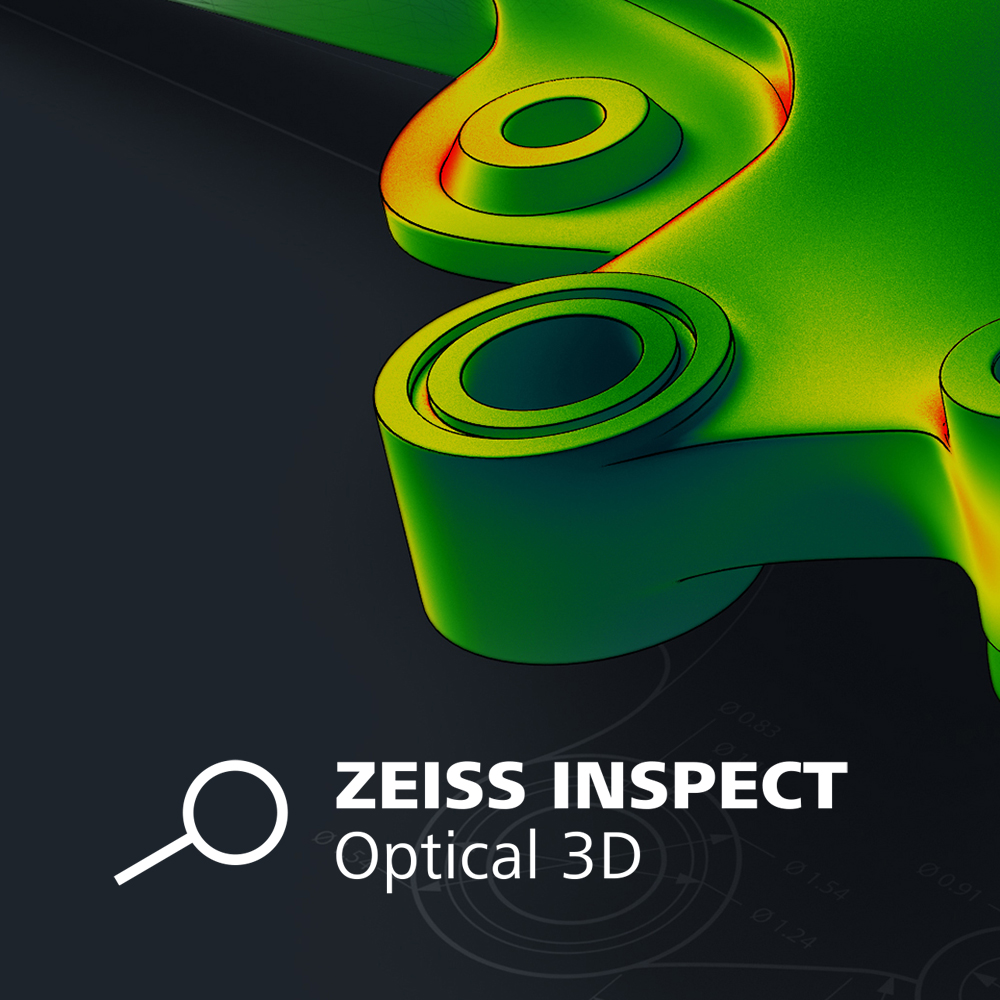

Wydajne narzędzie do analizy

ZEISS INSPECT oferuje wszystko w jednym oprogramowaniu

Dowiedz się więcej

ZEISS ScanBox serii 4

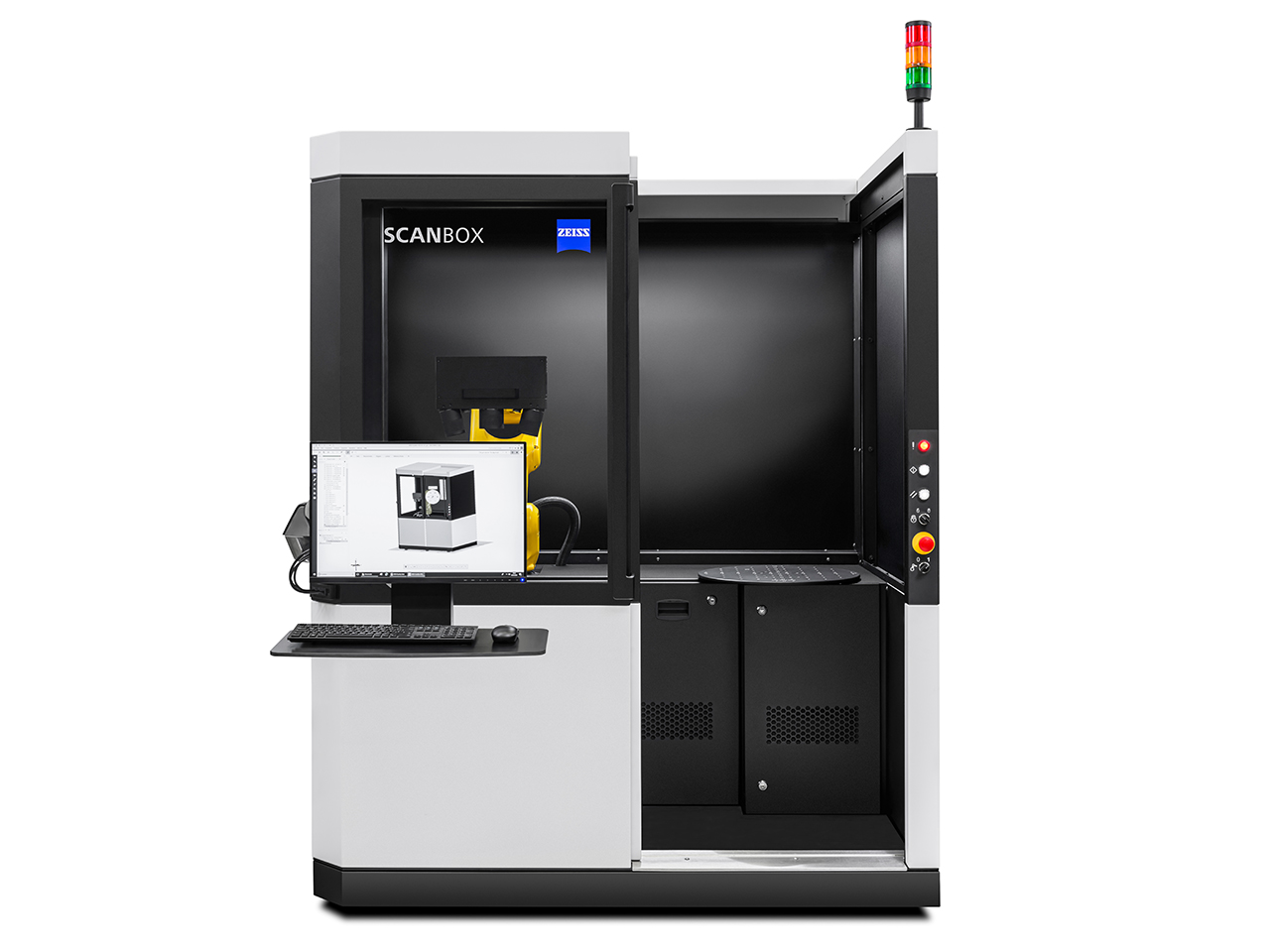

ZEISS ScanBox 4105

Zautomatyzowany pomiar małych oraz średniej wielkości części.
Kompaktowy i mobilny

Gotowy do użycia od razu po podłączeniu
Specyfikacja techniczna

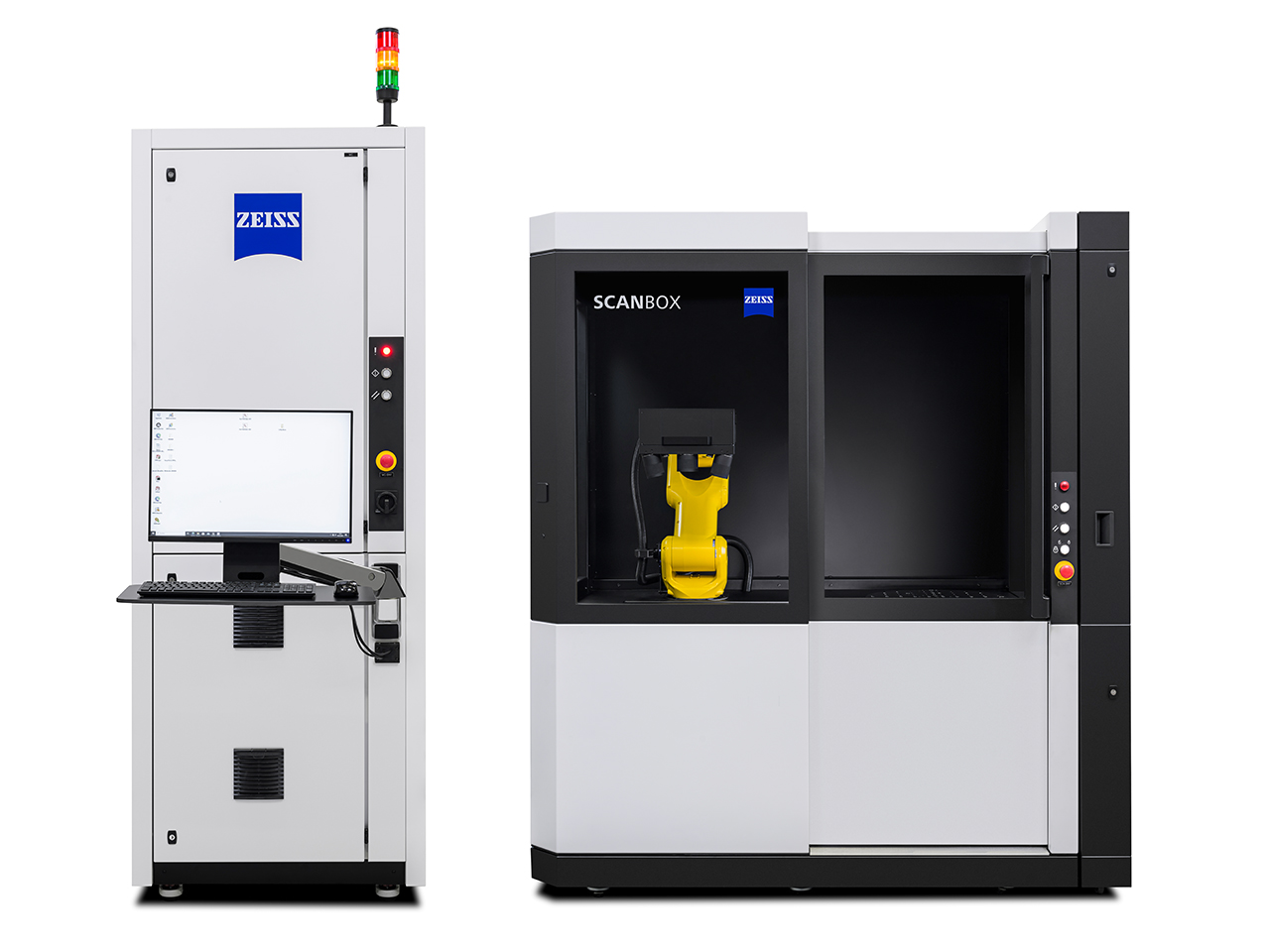

ZEISS ScanBox 4105 RC

Optyczna maszyna pomiarowa 3D z automatycznymi drzwiami przesuwnymi dla zautomatyzowanego załadunku części.
Odpowiedni do zastosowań, które wymagają wysokiego poziomu integracji i przepustowości

Niskie koszty osobowe
Dowiedz się więcej

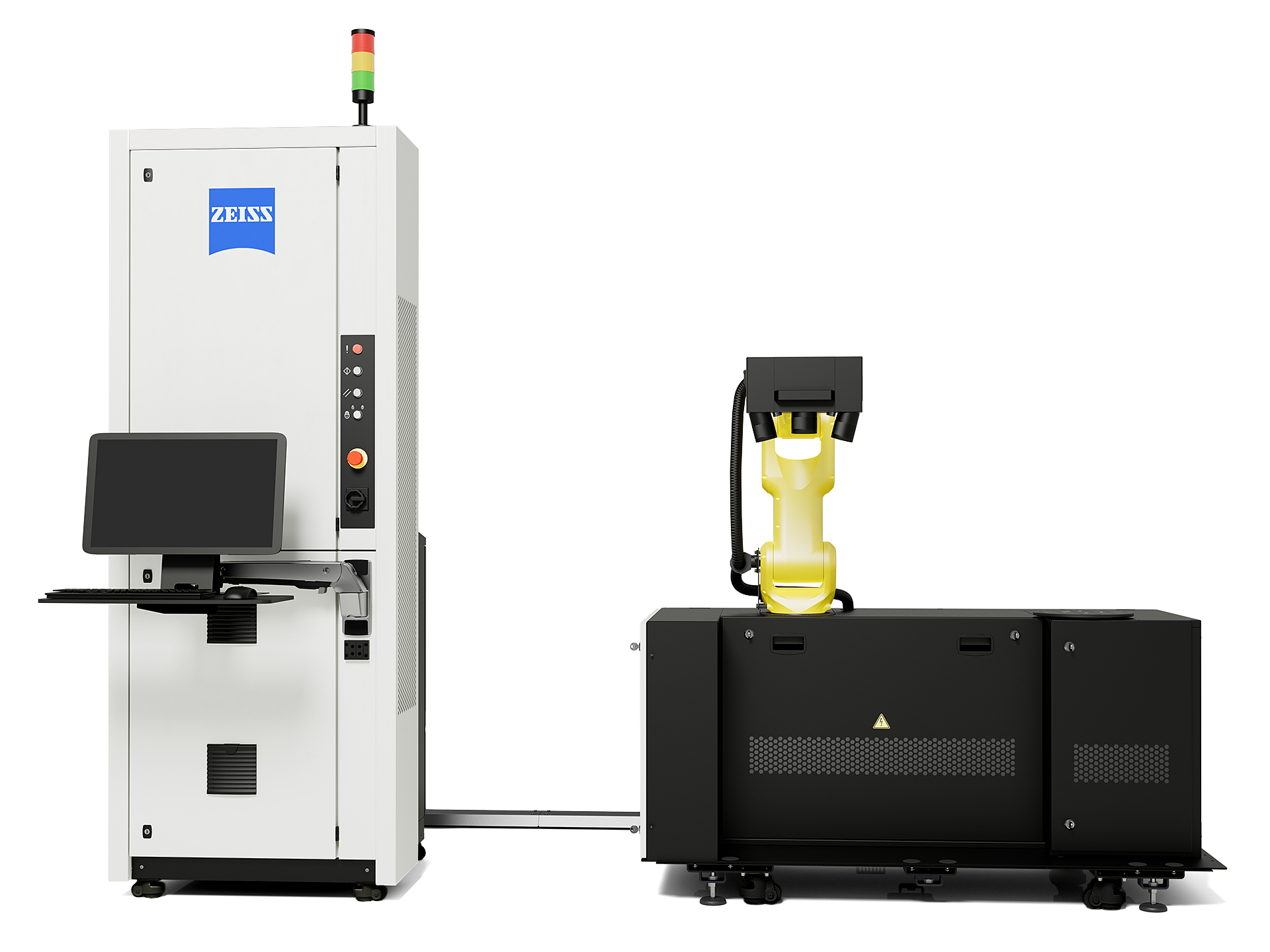

ZEISS ScanBox serii 4 MU

Modułowe komponenty ZEISS ScanBox serii 4 umożliwiają elastyczną integrację z linią produkcyjną.
Koncepcja modułowa zapewniająca większą elastyczność

Powtarzalne i precyzyjne sekwencje pomiarowe

Niskie koszty personelu i najwyższa przepustowość

Tryb asynchroniczny umożliwia ocenę pierwszej próbki podczas skanowania pozostałych części.

Markus Sporer Kierownik ds. jakości w Hirschvogel Group
Dzięki ScanBox możemy w bardzo krótkim czasie zdigitalizować cały komponent, a następnie stworzyć analizy GD&T, przekroje, czy wyświetlić kolorystyczną mapę odchyłek w celu określenia różnych wymiarów rysunku.

Marcel Nickel Specjalista ds. pomiarów optycznych w Buderus Guss
ScanBox wspiera nas w opracowywaniu procesu obróbki. Dzięki temu możemy optymalnie skonfigurować maszynę i zwiększyć efektywność produkcji precyzyjnych komponentów.

Vincent Vachon Dyrektor ds. rozwoju biznesu w A7 Integration

Pobierz więcej informacji

ZEISS ScanBox Brochure EN

22 MB

Pobierz

Dane techniczne

Wymiary	1700 x 1200 x 2420 mm
Zasilanie	Standardowe, 100 - 240 V (1-fazowe, 16 A)
Max. rozmiar części	Ø 500 mm
Max. waga części	100 kg
Szerokość otwarcia	680 mm
Kompatybilne sensory	ATOS Q
