Maszyna pomiarowa 3D

ZEISS ScanBox serii 4 RC

Zautomatyzowany załadunek i pomiar części

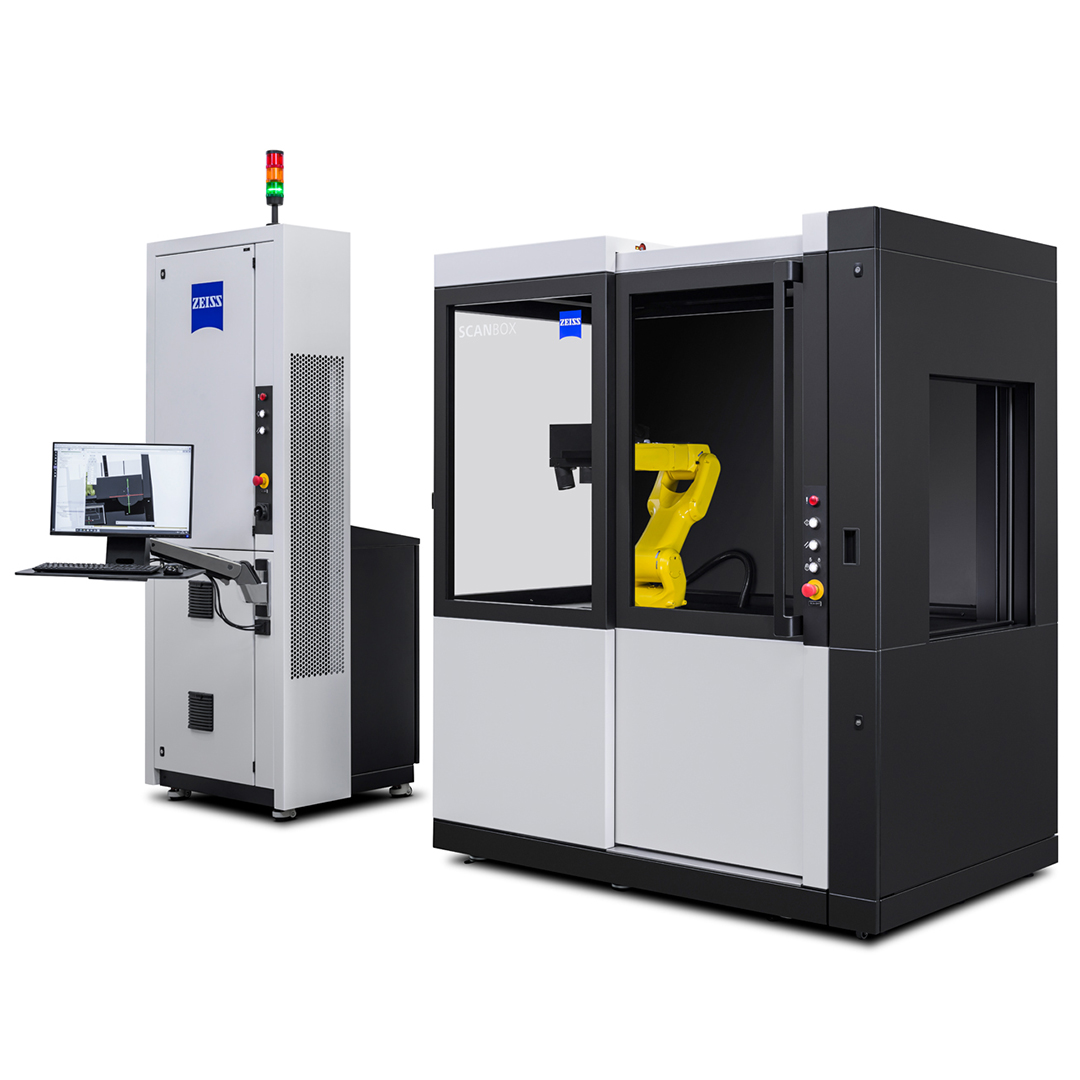

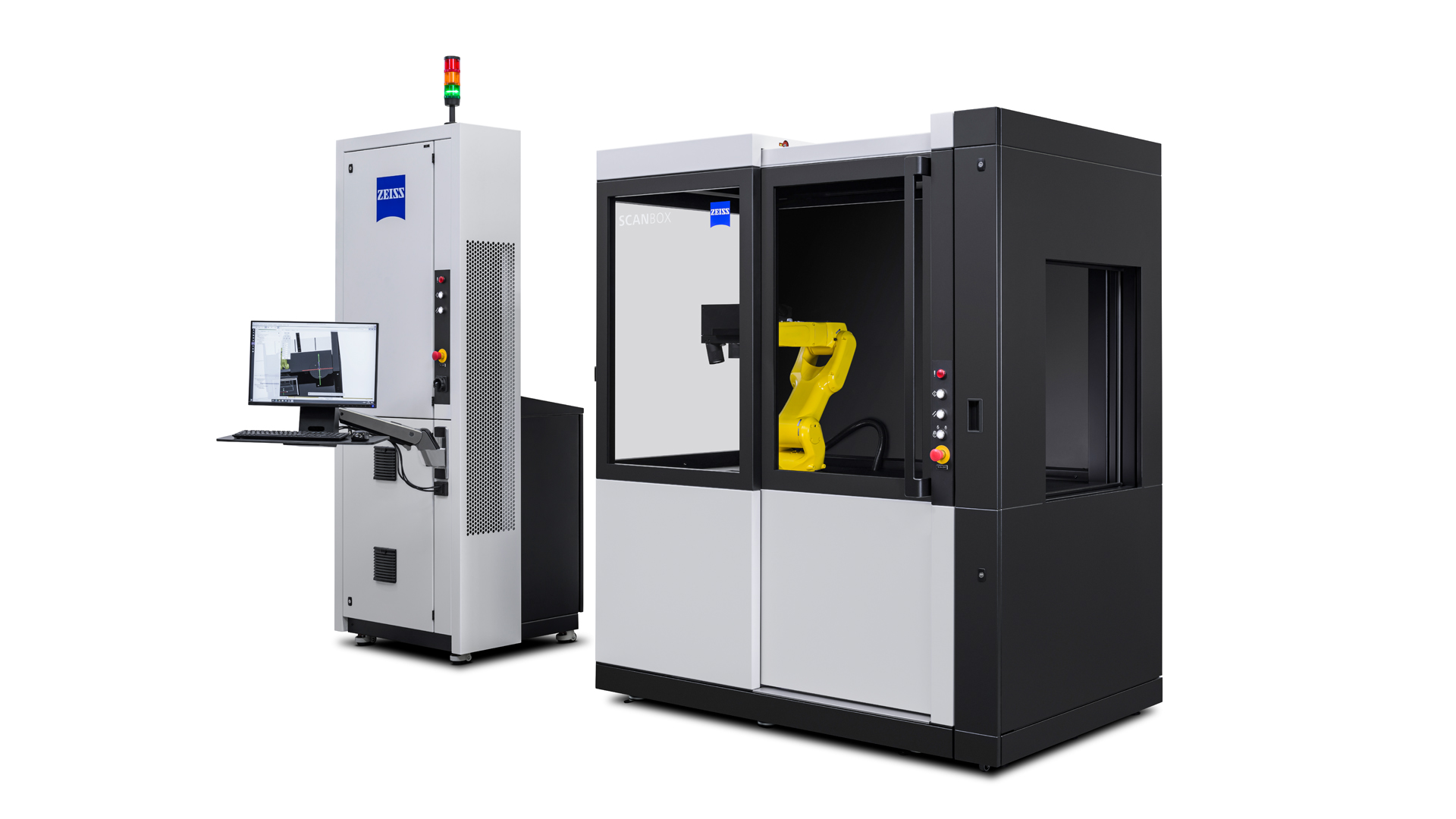

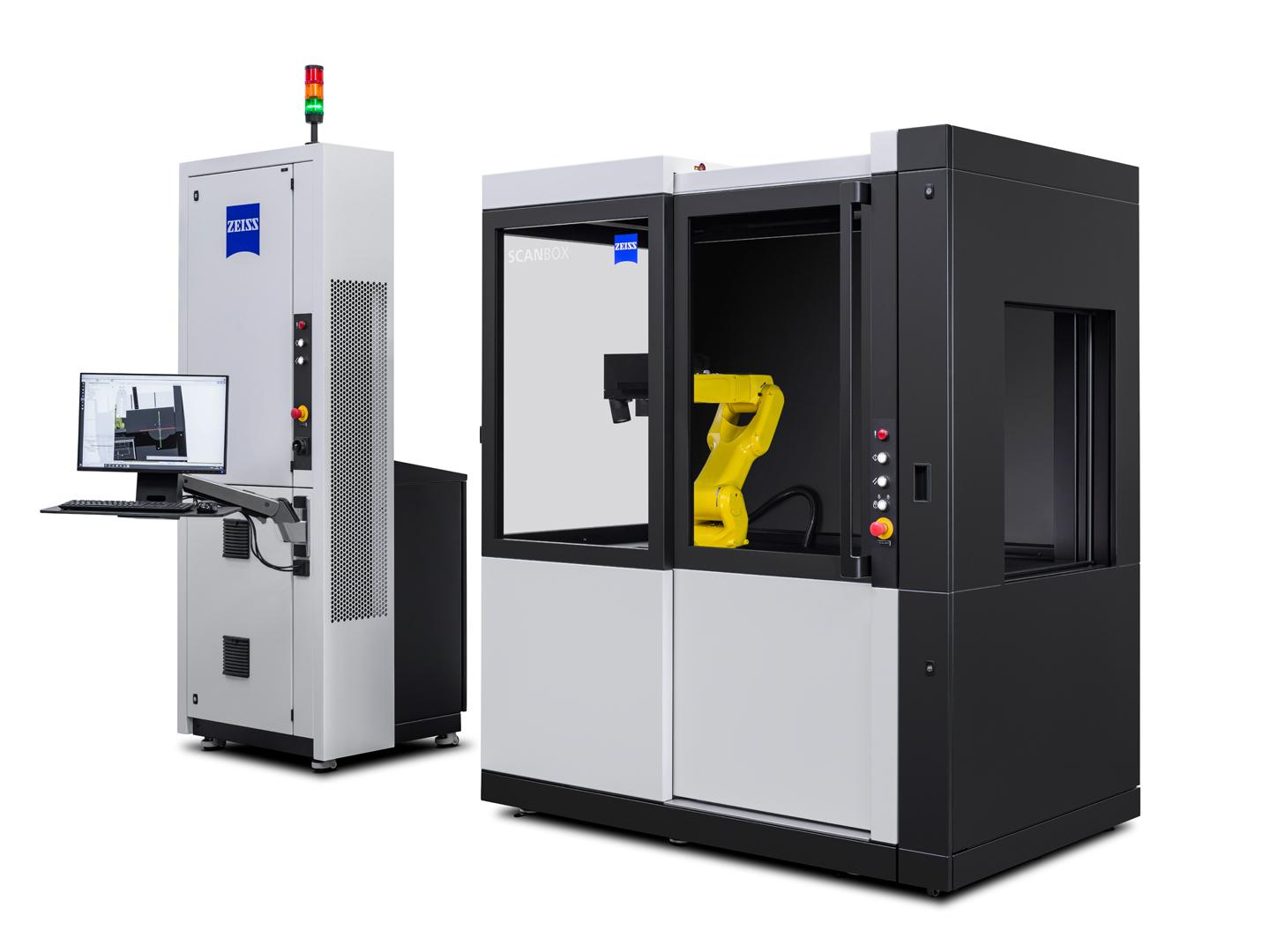

System ZEISS ScanBox serii 4105 RC (Remote Control) jest optyczną maszyną pomiarową z automatycznymi drzwiami przesuwnymi. Części o rozmiarze do 500 mm są automatycznie podawane do ZEISS ScanBox 4105 RC za pomocą robota lub indywidualnie skonfigurowanego systemu załadowczego i umieszczane na module stołu obrotowego. Eliminując potrzebę ręcznego ustawiania części, znacznie skraca się wymagany czas pomiaru, gwarantując tym samym wyższą przepustowość w procesie zapewniania jakości.

  • Krótsze czasy cyklu dzięki automatyzacji załadunku części
  • Wysoka przepustowość pomiarów seryjnych
  • Łatwa obsługa i precyzyjne wyniki pomiarów
Zawartość strony
Kontakt

Autonomiczna inspekcji części

Autonomiczna praca ZEISS ScanBox serii 4 RC zwiększa wykorzystanie maszyny, skraca czas cykli pomiarowych i oferuje możliwość efektywniejszego wykorzystania personelu. System został opracowany specjalnie do zastosowań wymagających dużej przepustowości i integracji.

Wysoka przepustowość do monitorowania produkcji seryjnej

Powtarzalne i precyzyjne sekwencje pomiarowe

Wydajne zapewnienie jakości produktów seryjnych wymaga monitorowania procesów produkcyjnych, ograniczania liczby odrzutów i minimalizowania kosztownych przeróbek. Optyczna maszyna pomiarowa 3D ZEISS ScanBox serii 4 RC w połączeniu z sensorem ATOS Q stanowi wsparcie w tym zakresie: aktualne dane całej geometrii części produkowanych seryjnie można porównać bezpośrednio z modelem CAD lub ze specyfikacjami z planu pomiarowego. Twórz raporty z inspekcji w zakładzie produkcyjnym i eksportuj dane do systemów statystycznej kontroli procesu.

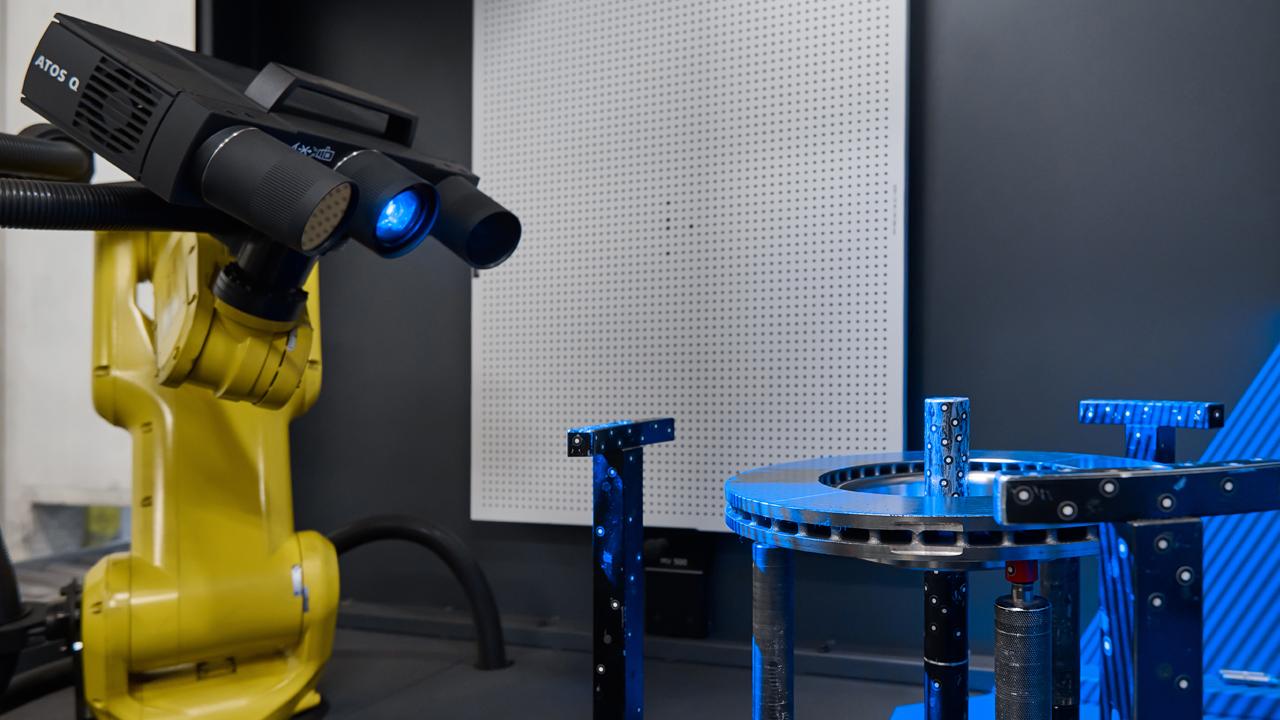

Zautomatyzowany proces kontroli

Szybka konfiguracja i niskie koszty personelu

Programowanie optycznej maszyny pomiarowej 3D odbywa się za pomocą prostego w użyciu interfejsu użytkownika zintegrowanego z kolumną sterowniczą. Dzięki ZEISS ScanBox 4105 RC zautomatyzowana inspekcja części jest przeprowadzana na podstawie sygnału startowego z nadrzędnego urządzenia sterującego. ZEISS oferuje interfejsy komunikacyjne oparte na systemach magistrali polowych (CC-Link, ProfiBus, ProfiNet, EtherCat, EtherNet/IP, OPC UA).

Maksymalne wykorzystanie maszyny i optymalizacja procesów

Indywidualna konfiguracja systemów załadunkowych

W pełni zautomatyzowane zapewnienie jakości stojanów i spinek uzwojenia

  • ZEISS ScanBox 4105 RC for eMotors

    Digitalizacja i inspekcja bez manualnej interwencji

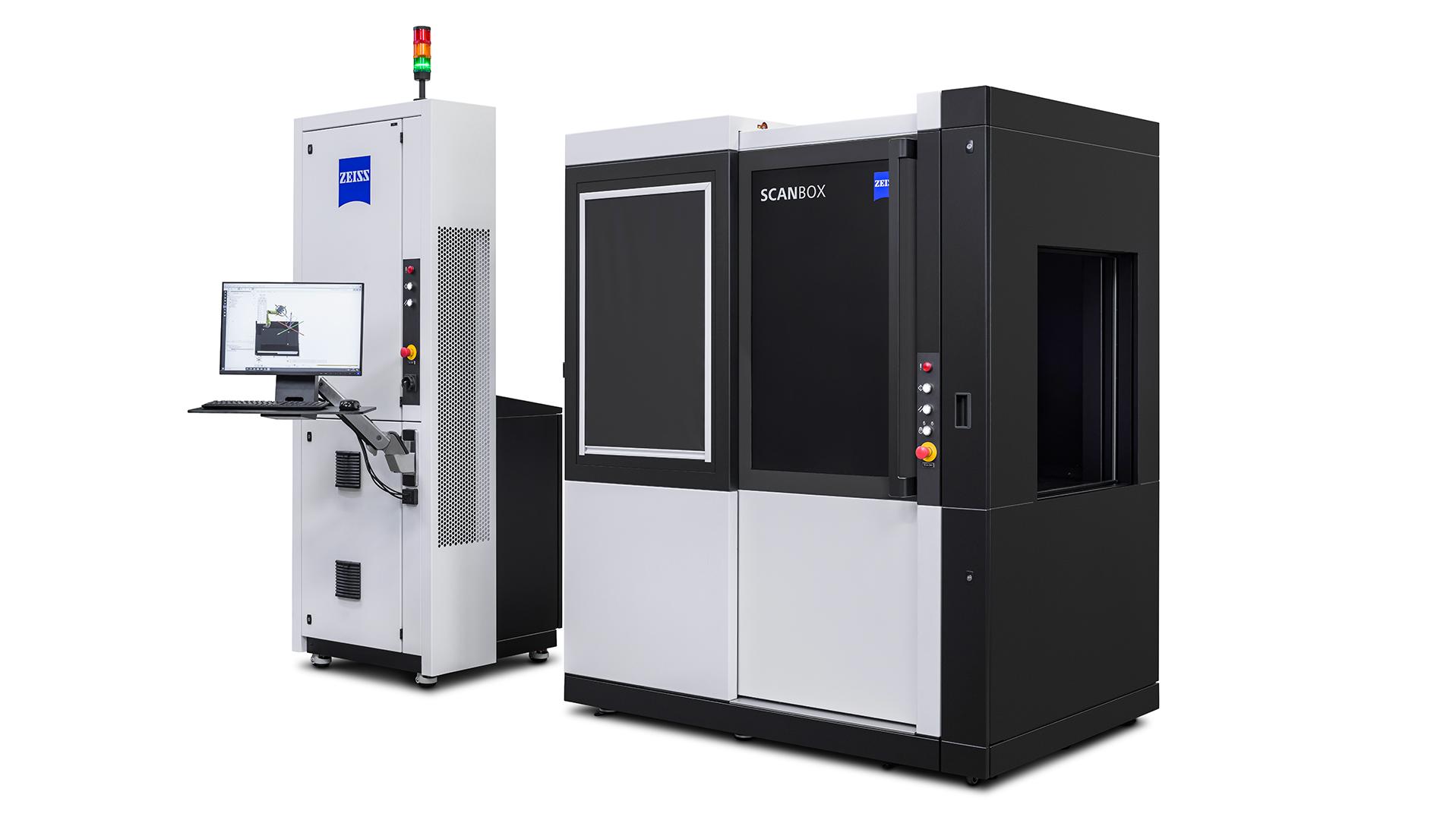

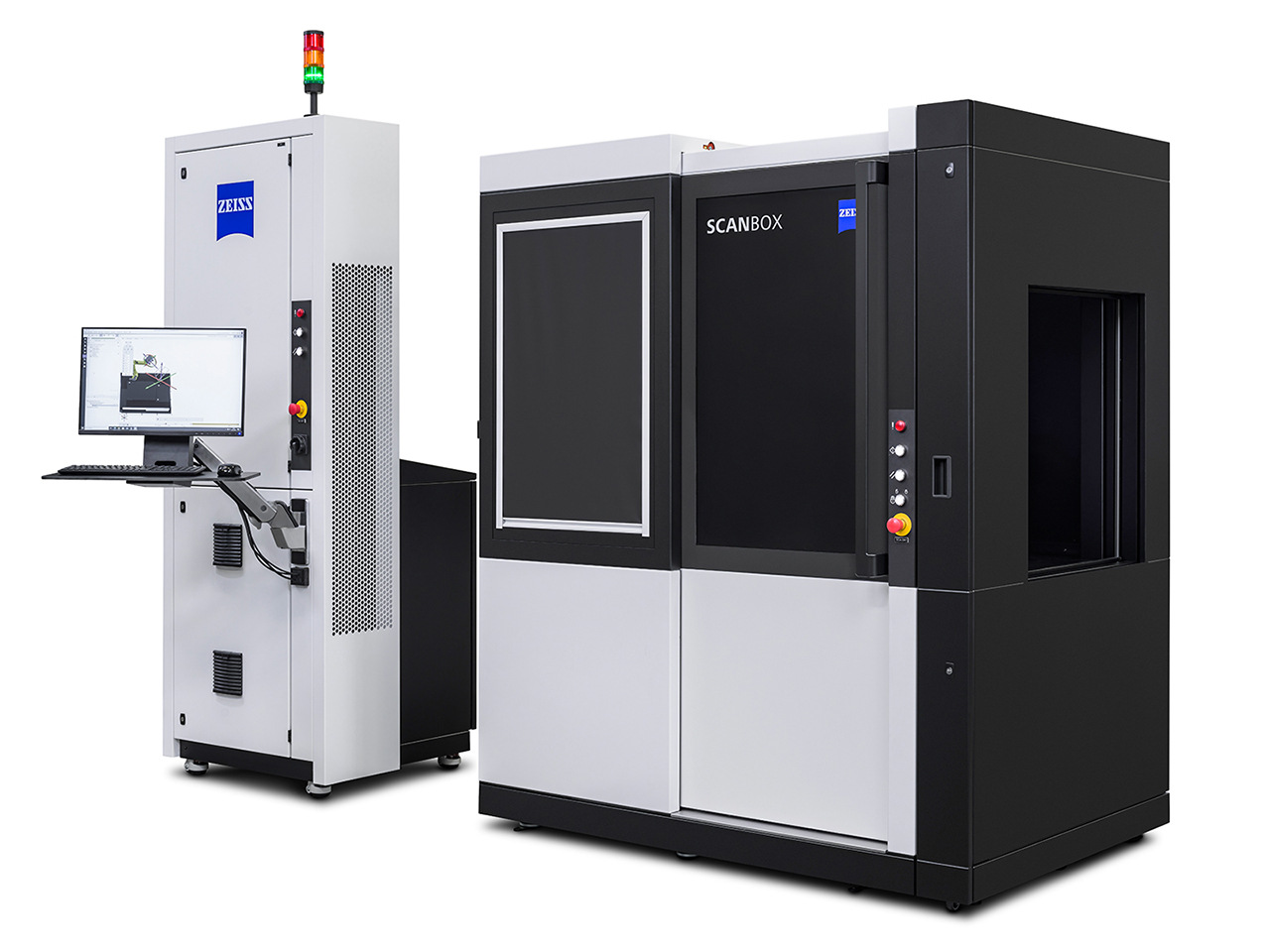

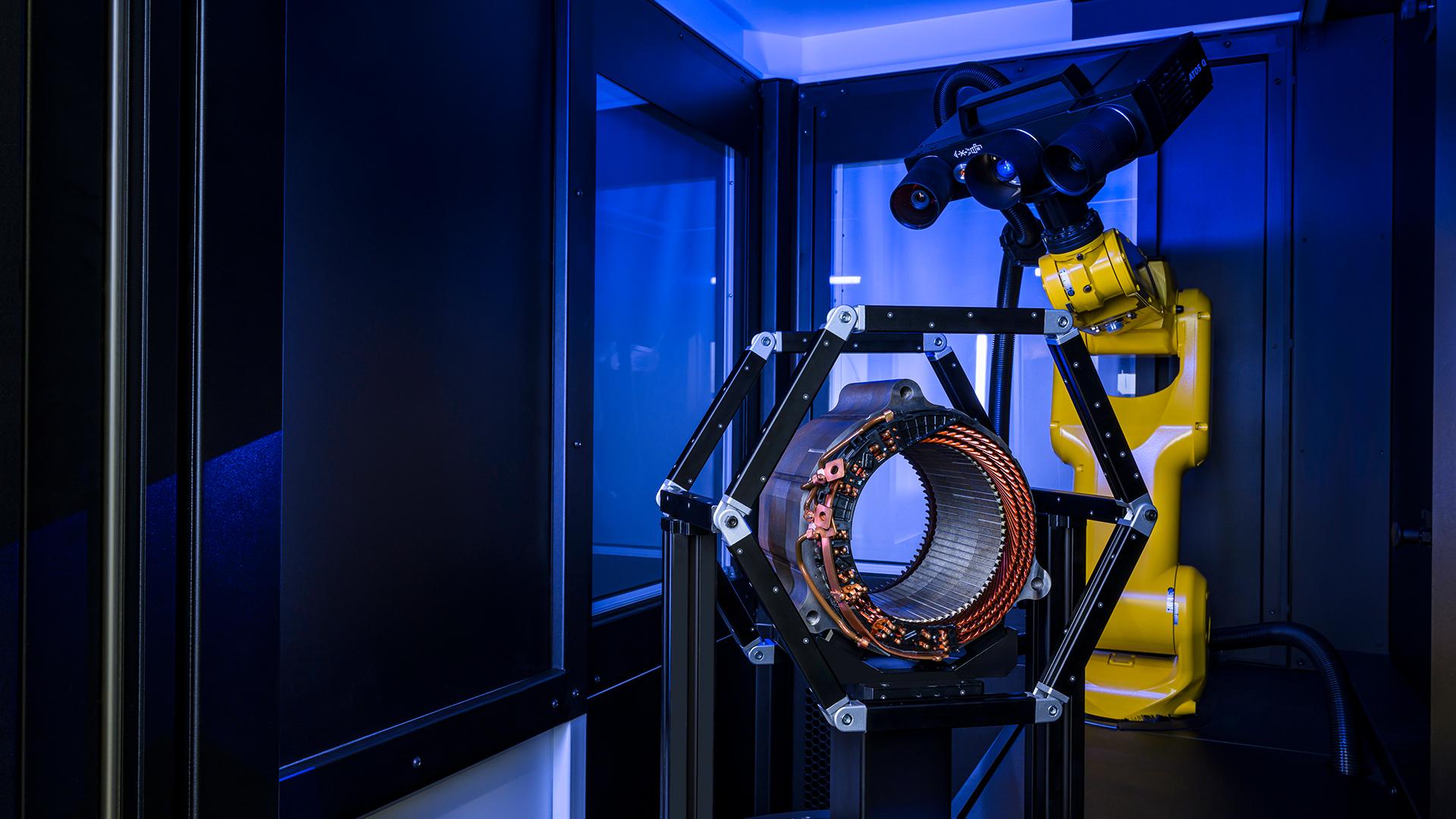

    ZEISS ScanBox 4105 RC for eMotors to specjalna optyczna maszyna pomiarowa 3D do digitalizacji i inspekcji spinek uzwojenia i stojanów. Dzięki automatycznemu załadunkowi można znacznie zwiększyć przepustowość części.

  • ATOS Q for eMotors

    Bezstykowa projekcja prążków do delikatnych struktur

Dwa modele - zautomatyzowany załadunek i inspekcja części

Systemy ZEISS ScanBox 4105 RC i ZEISS ScanBox 4105 RC for eMotors służą do zautomatyzowanego zapewnienia jakości i monitorowania części seryjnych bezpośrednio na produkcji. Dzięki automatycznemu załadunkowi i rozładunkowi, powtarzalnym i precyzyjnym procesom pomiarowym oraz niskim kosztom osobowym, praca operatorów może być jeszcze wydajniejsza.

  • ZEISS ScanBox 4105 RC

    Optyczna maszyna pomiarowa 3D z automatycznymi drzwiami przesuwnymi dla zautomatyzowanego załadunku części

    Dowiedz się więcej
    • Odpowiedni do zastosowań, które wymagają wysokiego poziomu integracji i przepustowości
    • Niskie koszty osobowe

  • ZEISS ScanBox 4105 RC for eMotors

    Umożliwia szybką i w pełni zautomatyzowaną digitalizację oraz inspekcję całych stojanów oraz spinek uzwojenia

    Dowiedz się więcej
    • Szybkie wykrywanie wad dzięki skanom całej powierzchni
    • Nie wymaga wcześniejszego przygotowywania powierzchni części

ZEISS INSPECT

Branżowy standard inspekcji i oceny 3D

  • Wirtualne pomieszczenie pomiarowe

    Rzeczywiste środowisko w wirtualnej symulacji

    Wirtualne pomieszczenie pomiarowe (VMR) to oprogramowanie do centralnej kontroli oraz planowania pomiaru dla wszystkich elementów optycznej maszyny pomiarowej 3D. Tworzy ono funkcjonalną reprezentację rzeczywistego środowiska pomiarowego w formie wirtualnej symulacji. System obejmuje robota z sensorem, programowanie łącznie z kinematyką ścieżek robota, część oraz plan pomiarowy. Dzięki VMR użytkownik może korzystać z systemu bez konieczności posiadania umiejętności programowania robota. Wszystkie ruchy robota są symulowane w wirtualnym pomieszczeniu pomiarowym i sprawdzane pod kątem kolizji przed ich wykonaniem.

  • Wydajne narzędzie do analizy

    ZEISS INSPECT oferuje wszystko w jednym oprogramowaniu

Dane techniczne

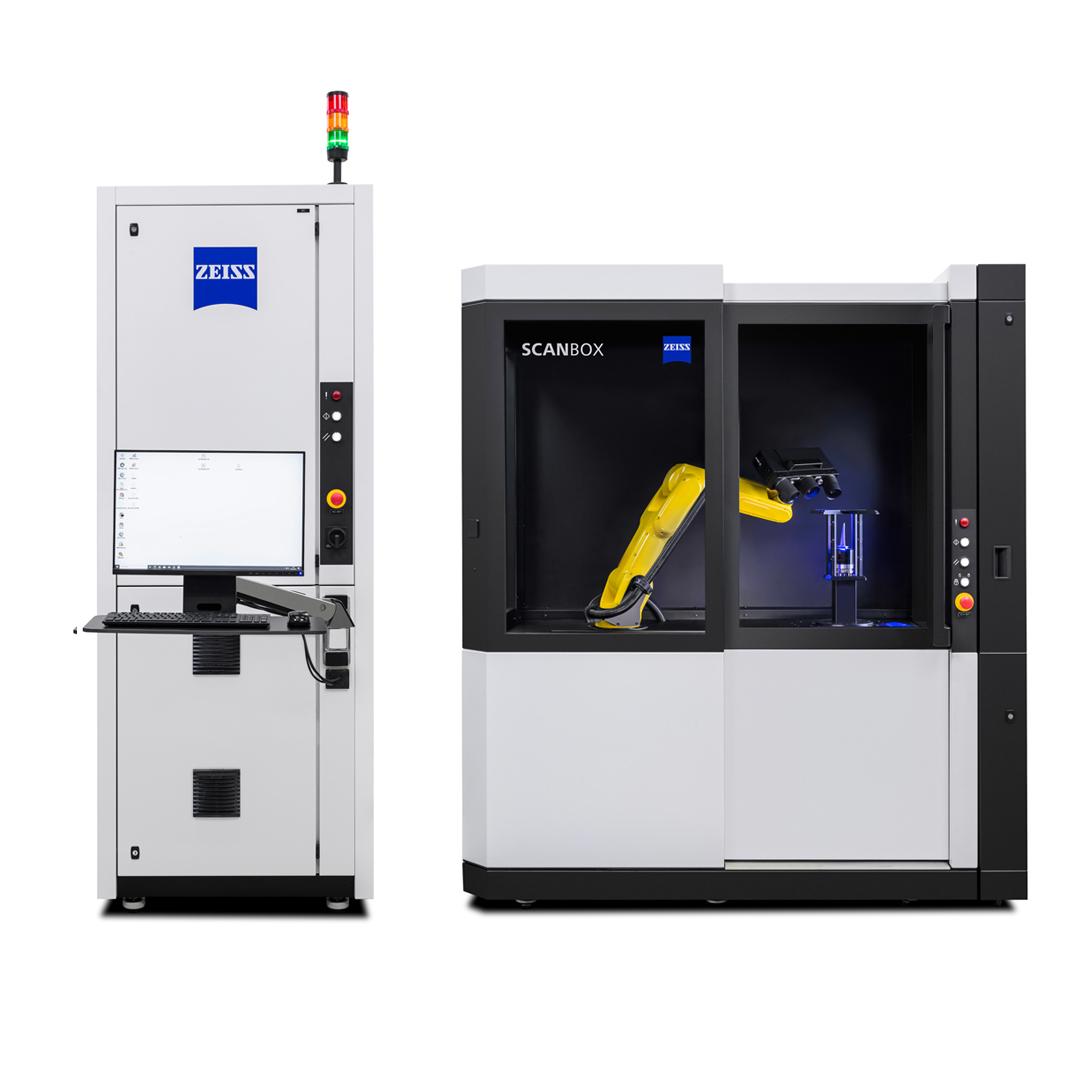

ZEISS ScanBox 4105 RC

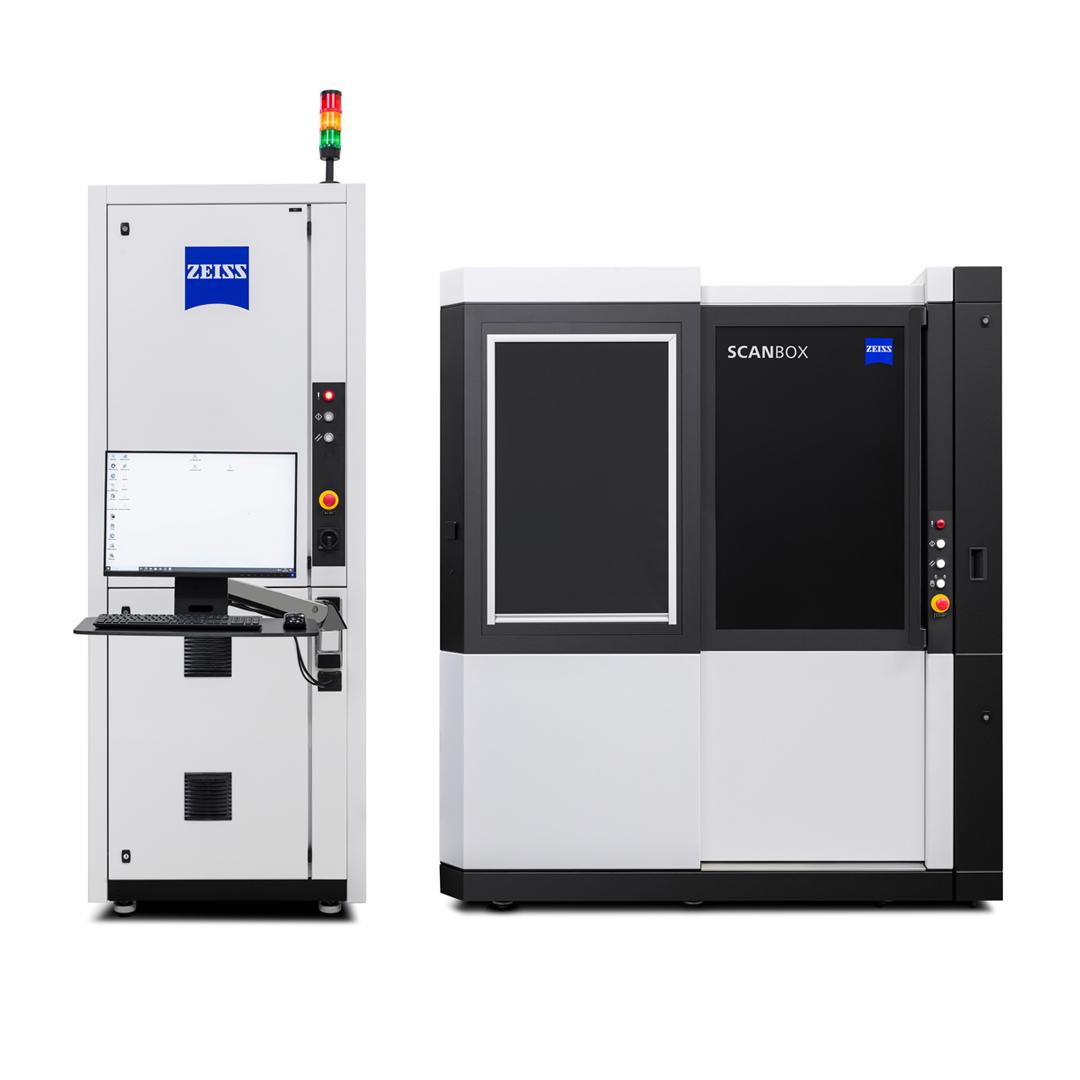

ZEISS ScanBox 4105 RC for eMotors

Wymiary

1860 x 1200 x 2120 mm
kolumna sterownicza: 870 x 800 x 2650 mm

1860 x 1200 x 2120 mm
kolumna sterownicza: 870 x 800 x 2650 mm

Zasilanie

200–500 V (3-fazowe, 16 A)

200–500 V (3-fazowe, 16 A)

Max. rozmiar części

Ø 500 mm

Ø 500 mm

Max. waga części

100 kg

100 kg

Szerokość otwarcia

680 mm

680 mm

Kompatybilne sensory

ATOS Q

ATOS Q for eMotors
