OPTYCZNE SKANOWANIE 3D

ATOS Compact Scan

Mobilny skaner 3D do szerokiego zakresu zastosowań

ATOS Compact Scan jest przenośnym skanerem 3D zaprojektowanym do wielu różnych zastosowań. Sensor oferuje precyzję pomiarów oraz elastyczność aplikacji, dzięki czemu jest idealnym wyborem dla różnicowanych zadań w zakresie skanowania.

Kompleksowa inspekcja
Skalowalne pole widzenia
Łatwa obsługa

Funkcjonalności

System ATOS Compact Scan zapewnia najwyższy poziom jakości pod względem dokładności, ostrości i kompletności.

Zablokowana zawartość stron trzecich

Odtwarzacz wideo został zablokowany w związku z Twoimi preferencjami śledzenia. Aby zmienić ustawienia i odtworzyć wideo, kliknij poniższy przycisk i wyraź zgodę na użycie „funkcjonalnych” technologii śledzenia.

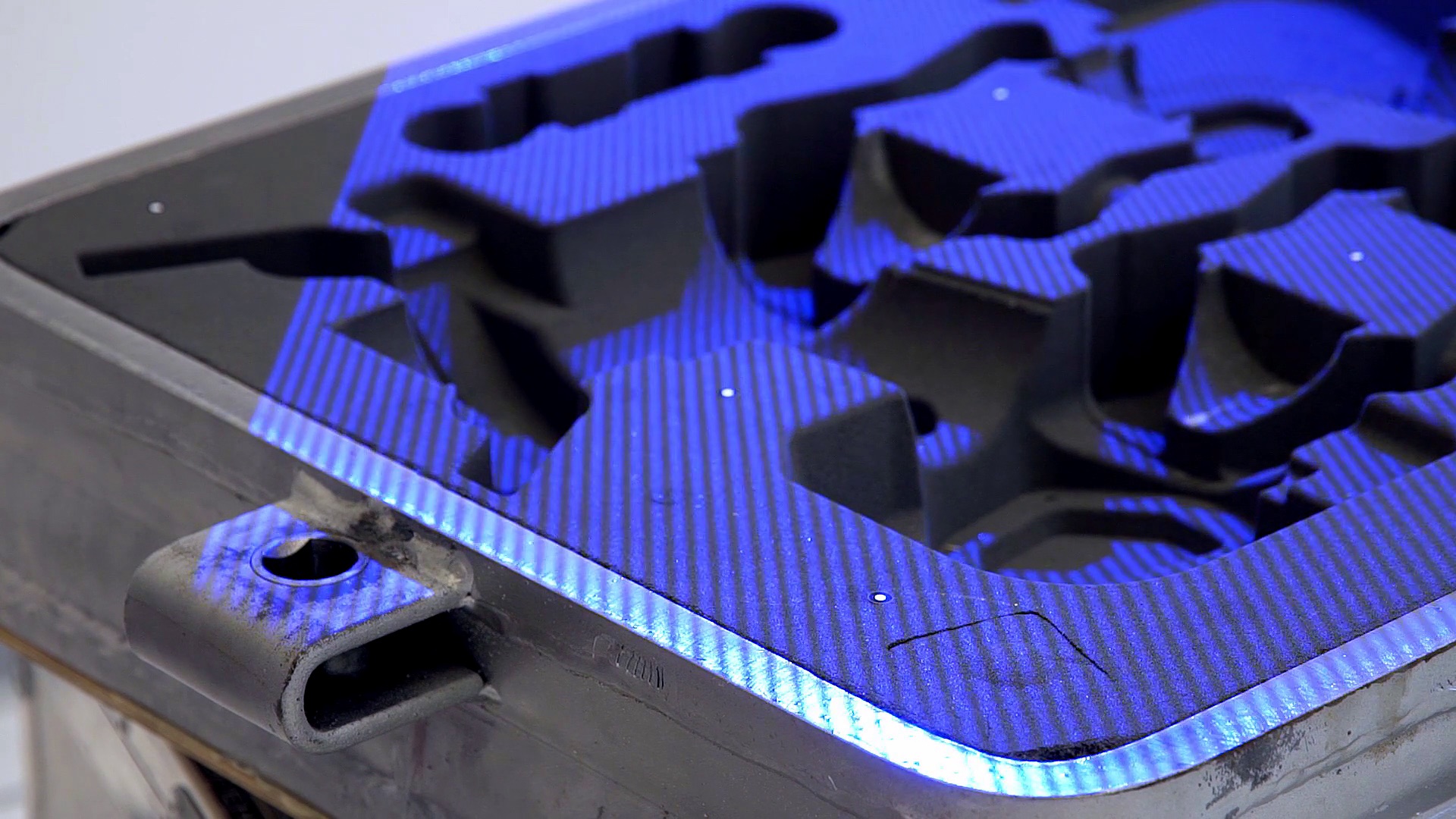

Precyzyjne i szczegółowe wyniki skanowania. Idealne rozwiązanie bazowe do zadań inspekcyjnych oraz inżynierii odwrotnej.

Skanowanie
Zablokowana zawartość stron trzecich

Odtwarzacz wideo został zablokowany w związku z Twoimi preferencjami śledzenia. Aby zmienić ustawienia i odtworzyć wideo, kliknij poniższy przycisk i wyraź zgodę na użycie „funkcjonalnych” technologii śledzenia.

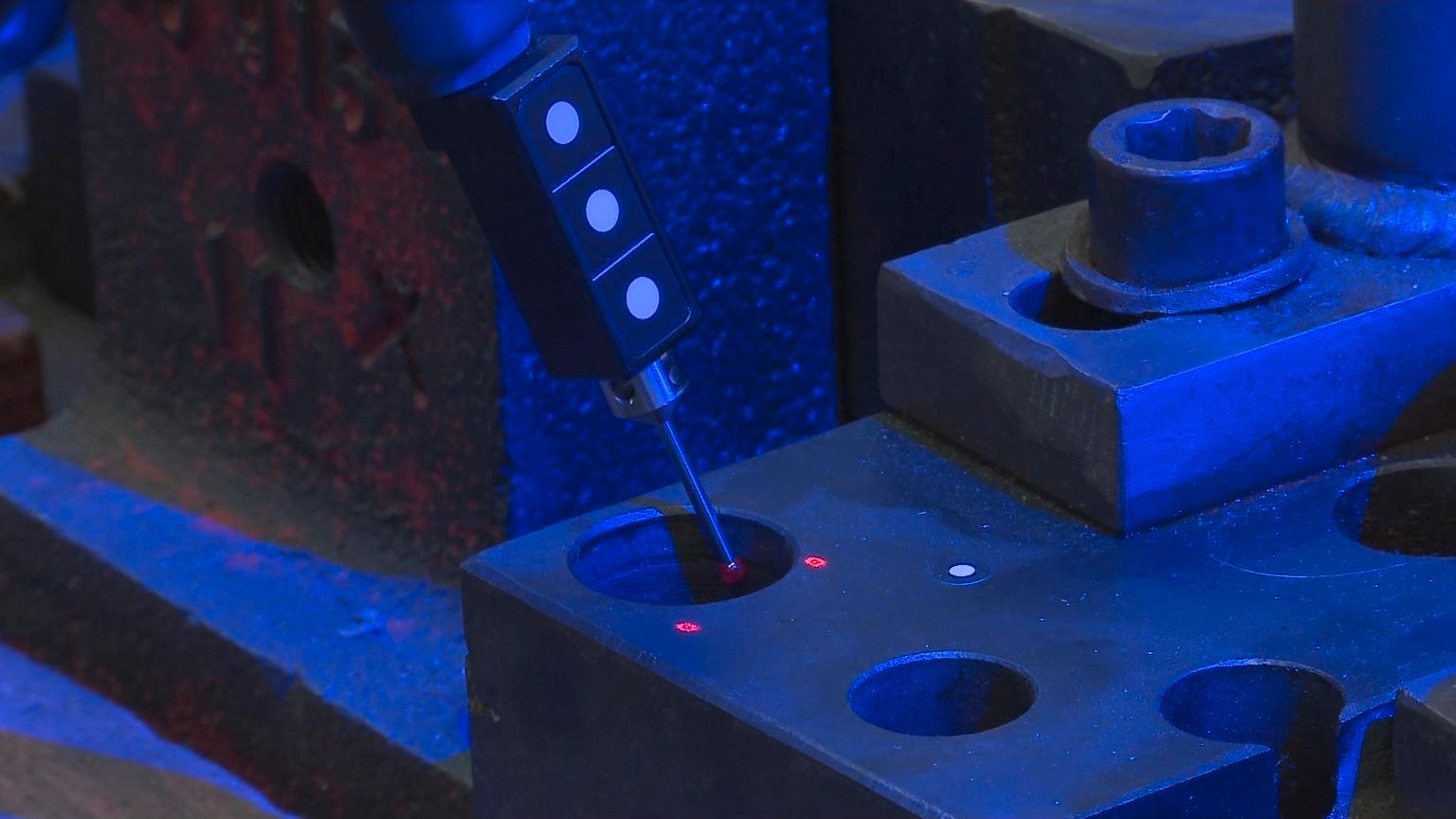

Digitalizacja głębokich kieszeni, otworów, a także obszarów niedostępnych optycznie. Doskonałe uzupełnienie procedury skanowania 3D.

Próbkowanie
Zablokowana zawartość stron trzecich

Odtwarzacz wideo został zablokowany w związku z Twoimi preferencjami śledzenia. Aby zmienić ustawienia i odtworzyć wideo, kliknij poniższy przycisk i wyraź zgodę na użycie „funkcjonalnych” technologii śledzenia.

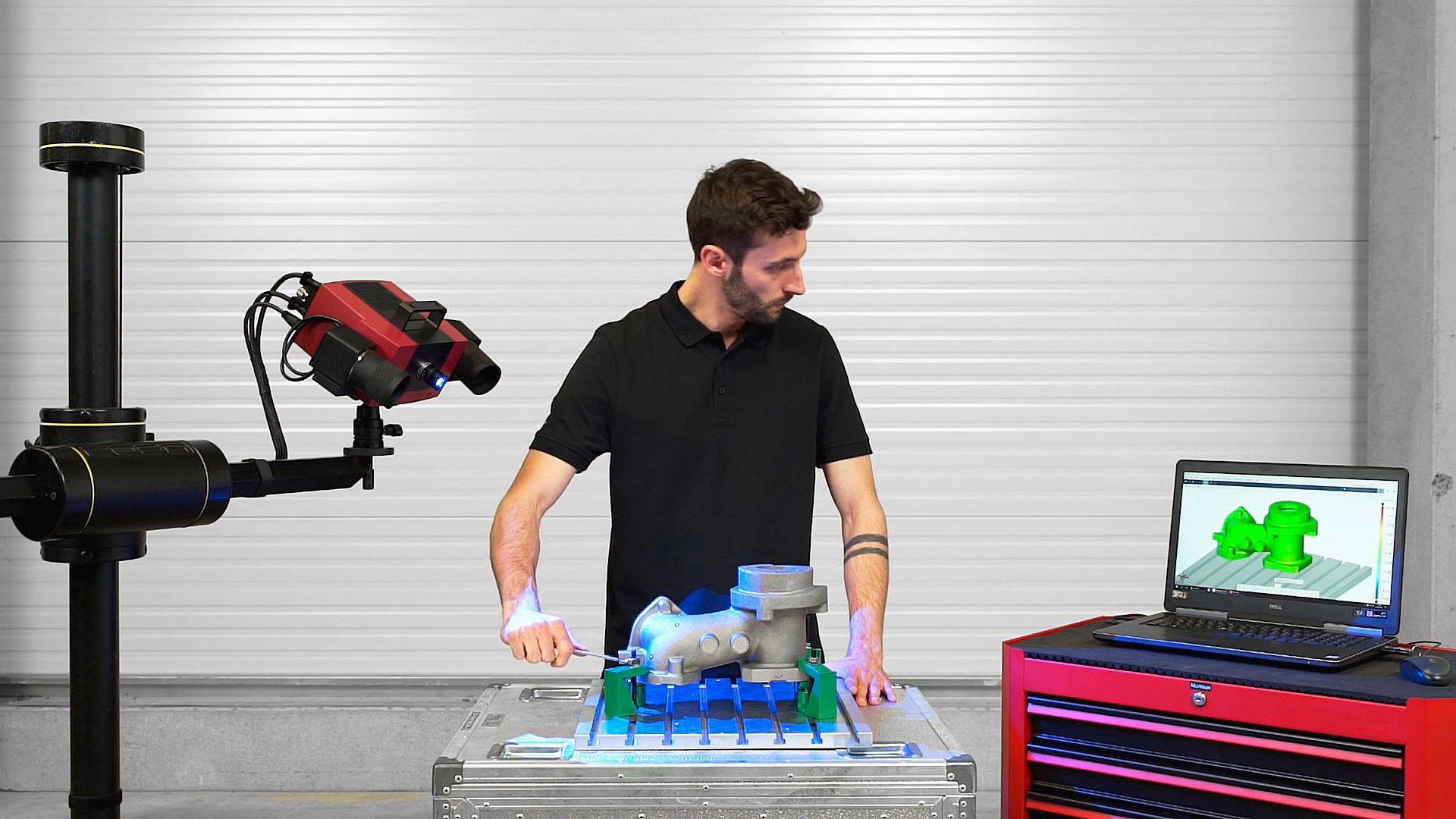

Pozycjonowanie części podczas montażu lub ustalania przed frezowaniem. Przydatny dodatek w procesie produkcji.

Śledzenie
Zablokowana zawartość stron trzecich

Odtwarzacz wideo został zablokowany w związku z Twoimi preferencjami śledzenia. Aby zmienić ustawienia i odtworzyć wideo, kliknij poniższy przycisk i wyraź zgodę na użycie „funkcjonalnych” technologii śledzenia.

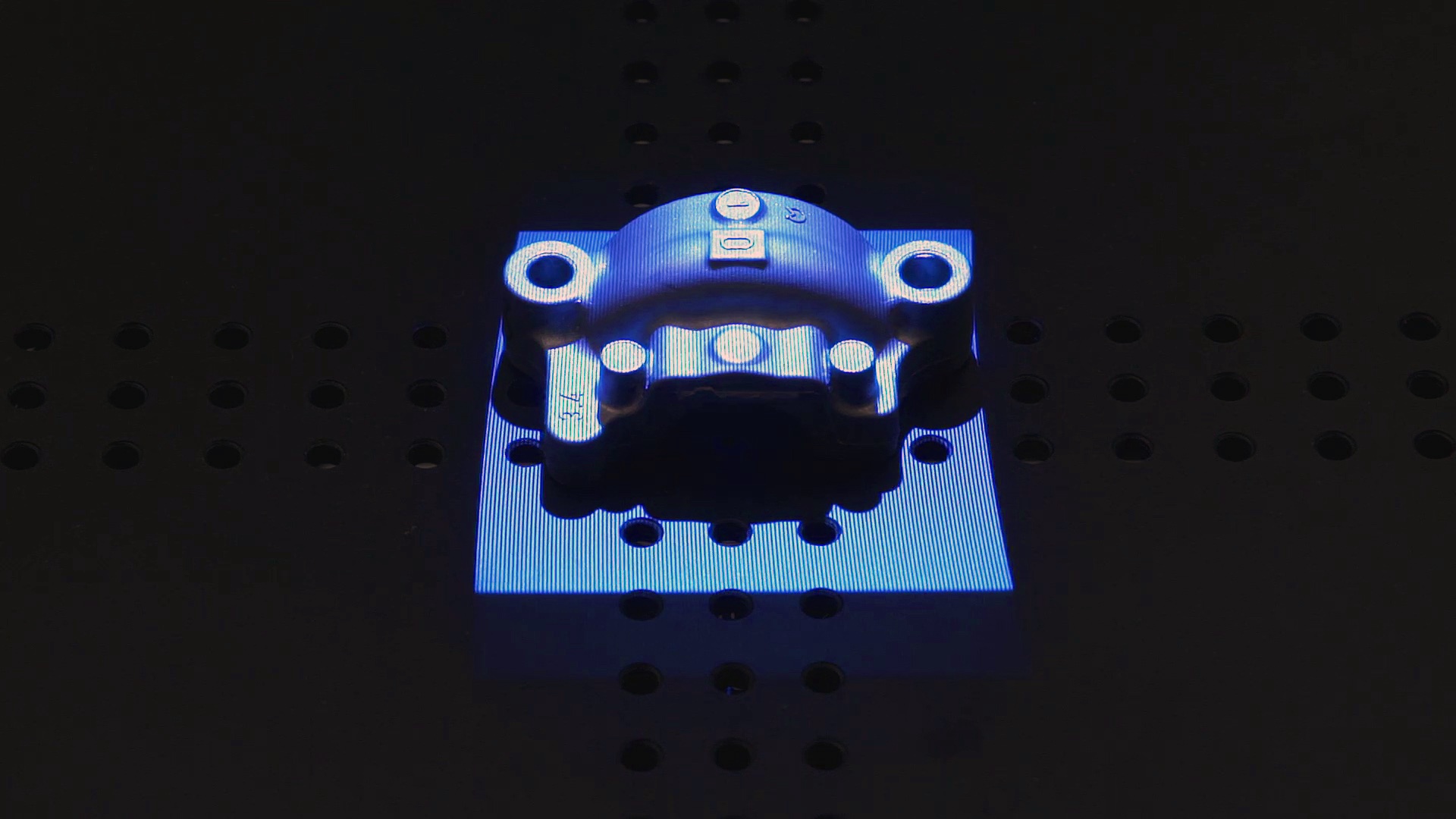

Wymienne obiektywy, które umożliwiają pomiary małych oraz dużych części z wysoką dokładnością.

Skalowalne zastosowanie
Zablokowana zawartość stron trzecich

Odtwarzacz wideo został zablokowany w związku z Twoimi preferencjami śledzenia. Aby zmienić ustawienia i odtworzyć wideo, kliknij poniższy przycisk i wyraź zgodę na użycie „funkcjonalnych” technologii śledzenia.

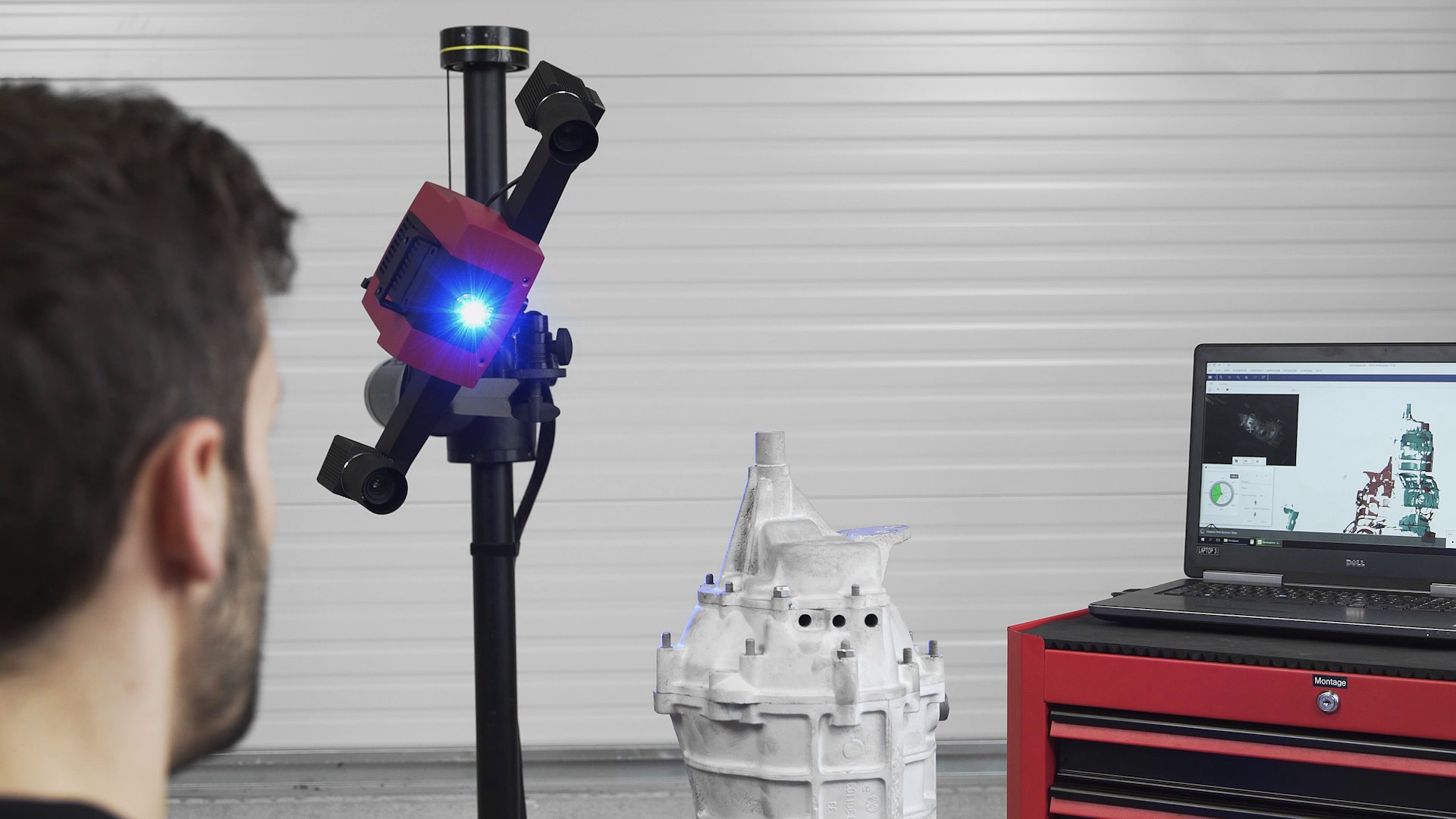

Łatwa obsługa skanera 3D, szczególnie w przypadku dużych obiektów. ATOS Compact Scan nie wymaga ręcznej obsługi w trakcie całego procesu.

Łatwa obsługa
Zablokowana zawartość stron trzecich

Odtwarzacz wideo został zablokowany w związku z Twoimi preferencjami śledzenia. Aby zmienić ustawienia i odtworzyć wideo, kliknij poniższy przycisk i wyraź zgodę na użycie „funkcjonalnych” technologii śledzenia.

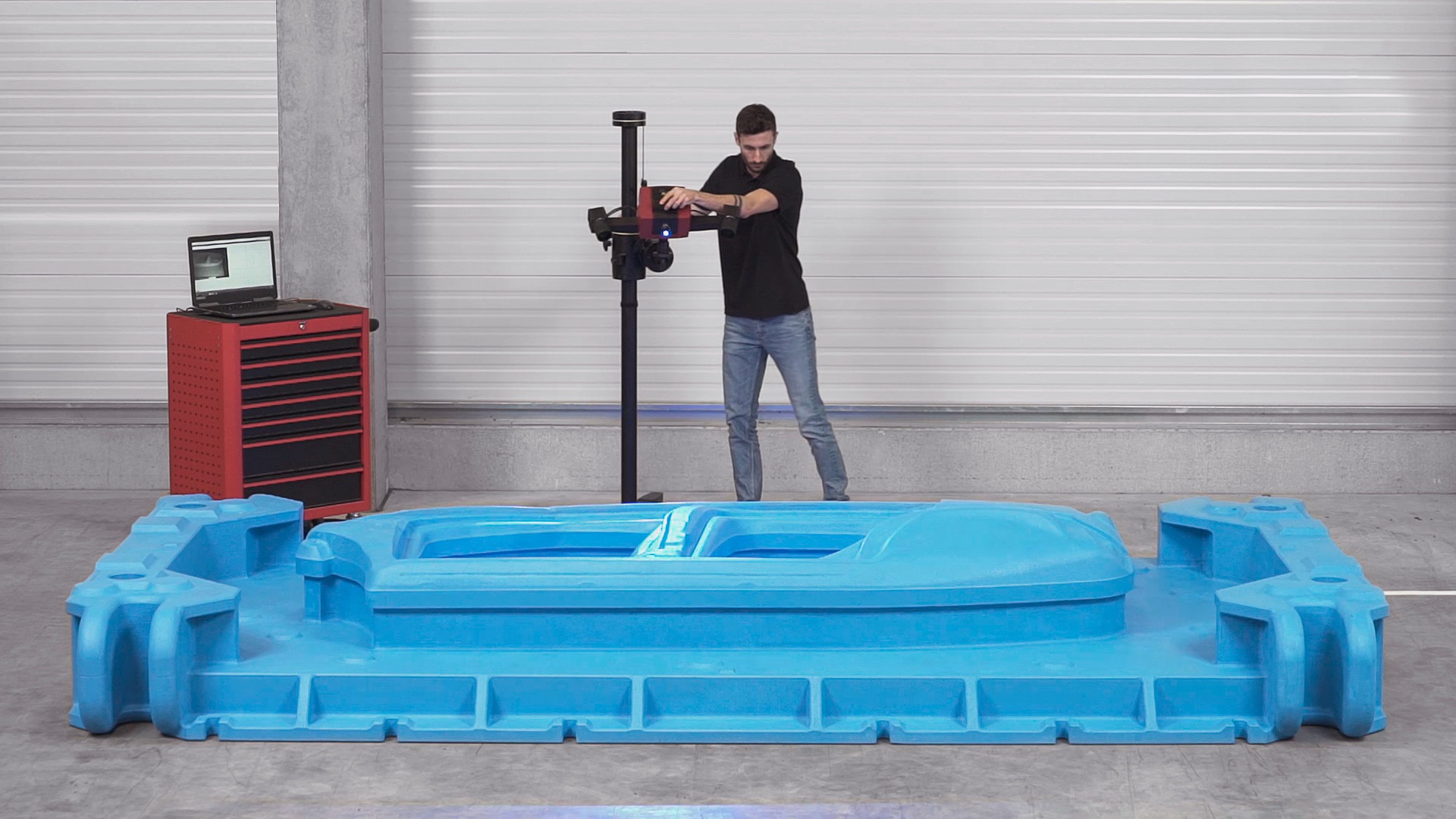

Inspekcja oraz inżynieria odwrotna bezpośrednio na linii produkcyjnej lub w dowolnym innym miejscu.

Mobilność

Kompleksowa inspekcja

Skanowanie, próbkowanie i śledzenie za pomocą jednego systemu.

Digitalizuj i analizuj części w krótkim czasie.
Elastyczność

Skalowalne pole widzenia i wysoka precyzja.

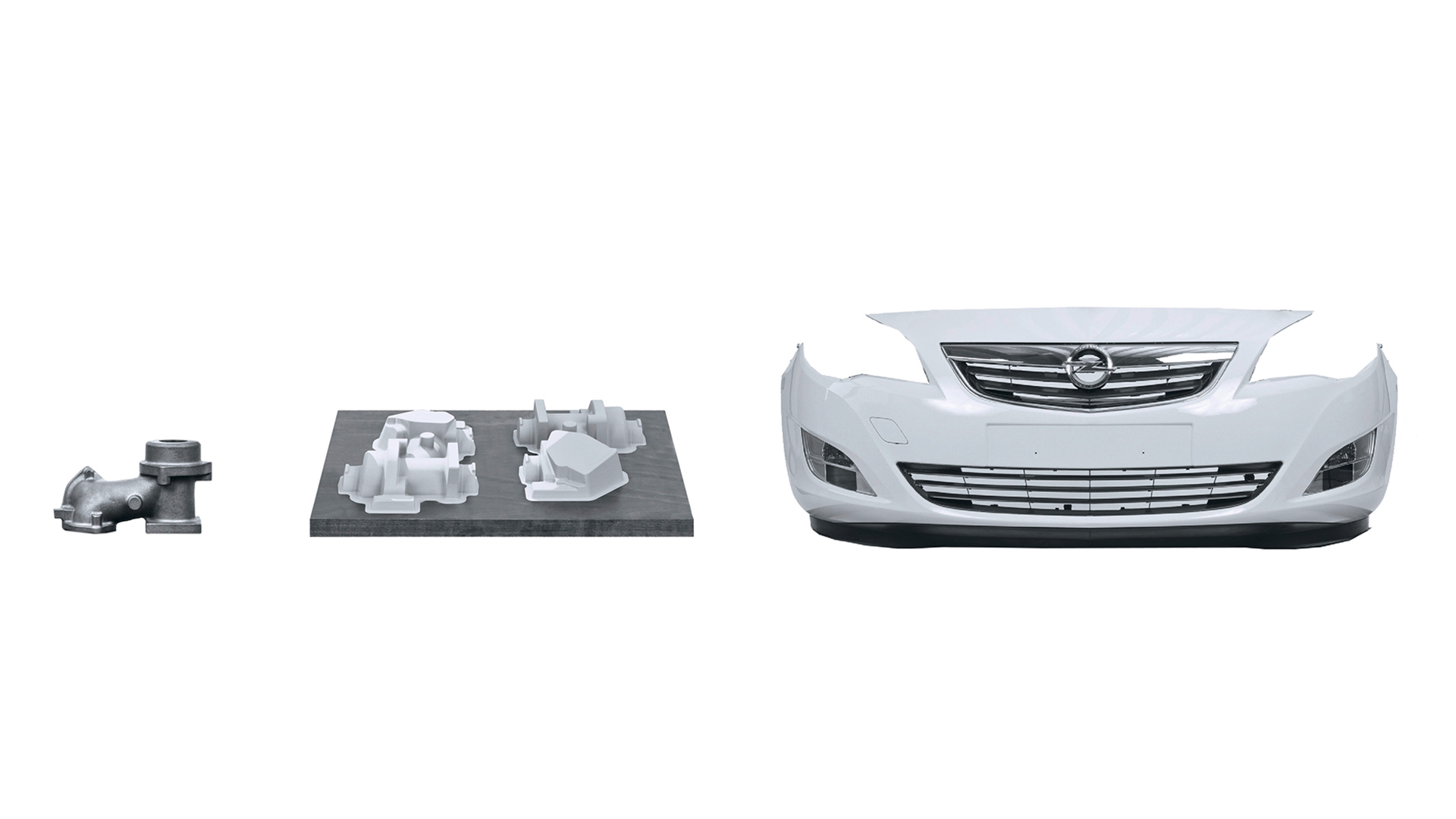

Używaj różnych objętości pomiarowych i skanuj małe oraz duże obiekty - od monet po samochody.
Mobilność

Bezproblemowa obsługa.

Mobilna współrzędnościowa technika pomiarowa w lekkim, przenośnym urządzeniu.

Sensor

Zasilanie: AC 110/230 V, 50-60 Hz
Waga: ok. 4 kg
Wskaźnik odległości: wskaźniki laserowe
Temperatura operacyjna: 5 °C to 40 °C (bez kondensacji)
Długość przewodu: 10 m

Kamera

Rozdzielczość: 8 lub 12 megapikseli
Połączenie: Gigabit Ethernet
Prędkość skanowania: ok. 1 sekunda

Komputer


Wspornik kamery SO	Wspornik kamery 300	Wspornik kamery 500
MV170: 170 x 130 mm²	MV600: 600 x 500 mm²	MV1200: 1200 x 1000 mm²
MV80: 80 x 60 mm²	MV350: 350 x 250 mm²	MV700: 700 x 500 mm²
MV45: 45 x 35 mm²	MV170: 170 x 130 mm²

W zestawie

Sonda stykowa
Obiekt kalibracyjny
Markery punktów referencyjnych
Statyw
Walizka transportowa

Opcjonalnie

Ramy referencyjne
Zestaw sondy stykowej
Manualny stół obrotowy z gwintowanymi otworami
Automatyzacja 1-osiowa: mobilny, automatyczny stół obrotowy
Automatyzacja 3-osiowa: Zestaw do automatyzacji z jednostką uchylno-obrotową i windą
Fotogrametria

Dowiedz się więcej

Obszary zastosowania

Dzięki skalowalnemu obszarowi pomiarowemu oraz zintegrowanym funkcjom skanowania i śledzenia optyczny skaner 3D jest idealnym rozwiązaniem do każdego zadania pomiarowego.

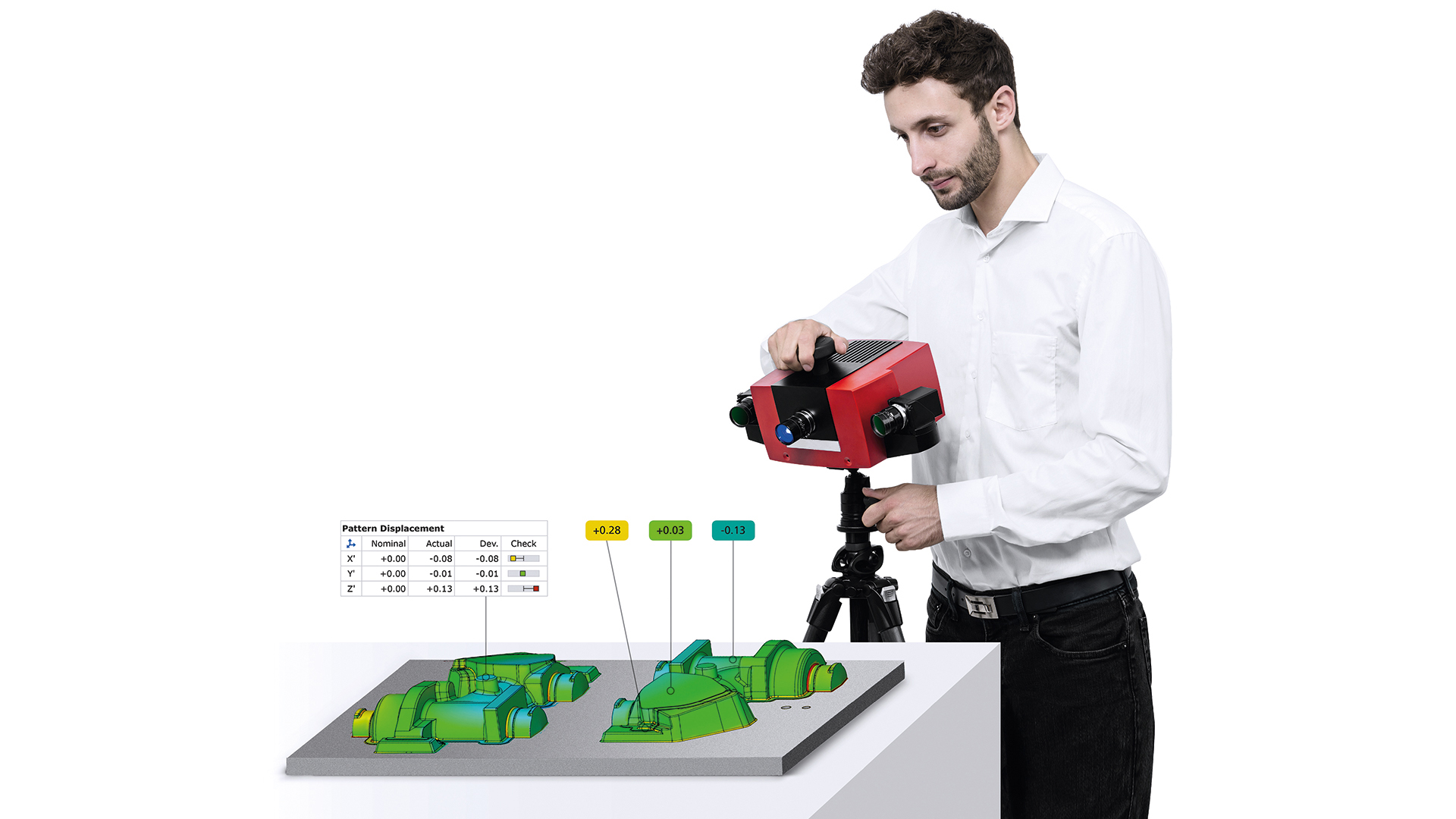

Szczegółowy wgląd

Kontrola wymiarów w procesie produkcyjnym.

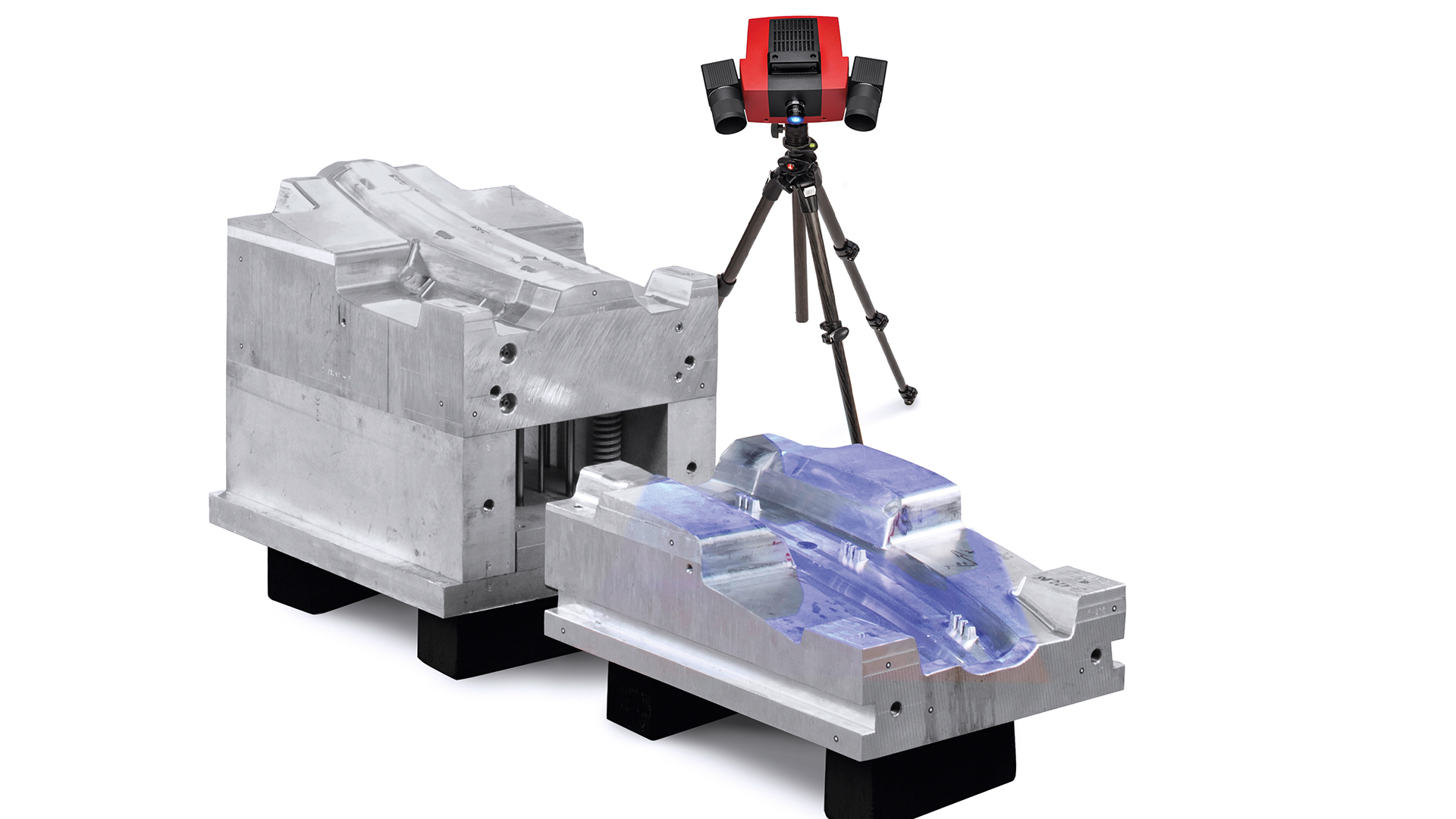

Inspekcja

Kontrole narzędzi oraz części względem CAD lub rysunku.

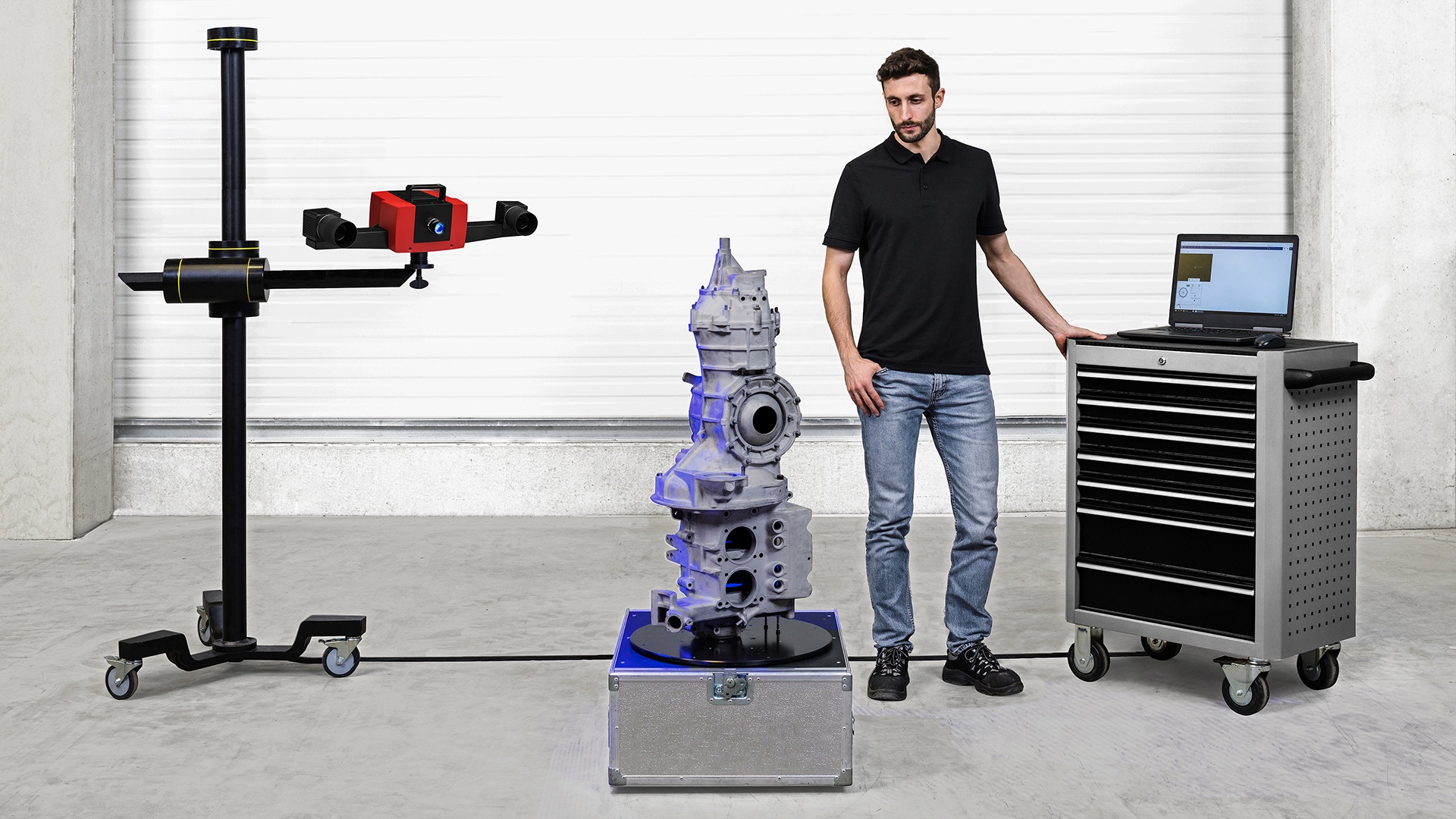

Inżynieria odwrotna

Tworzenie cyfrowych kopii części

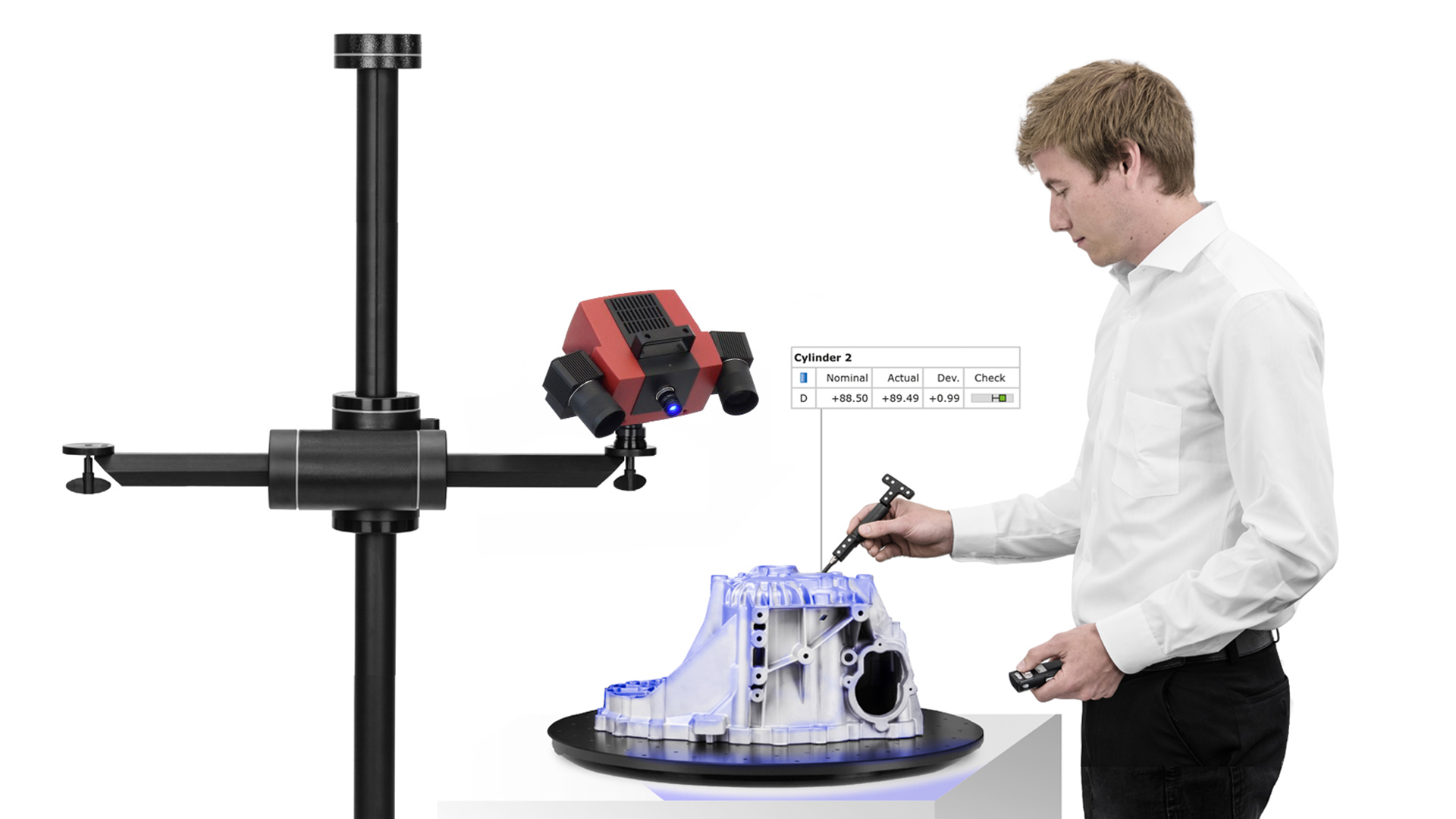

Skanowanie i próbkowanie

Skanowanie, próbkowanie i śledzenie za pomocą jednego systemu.

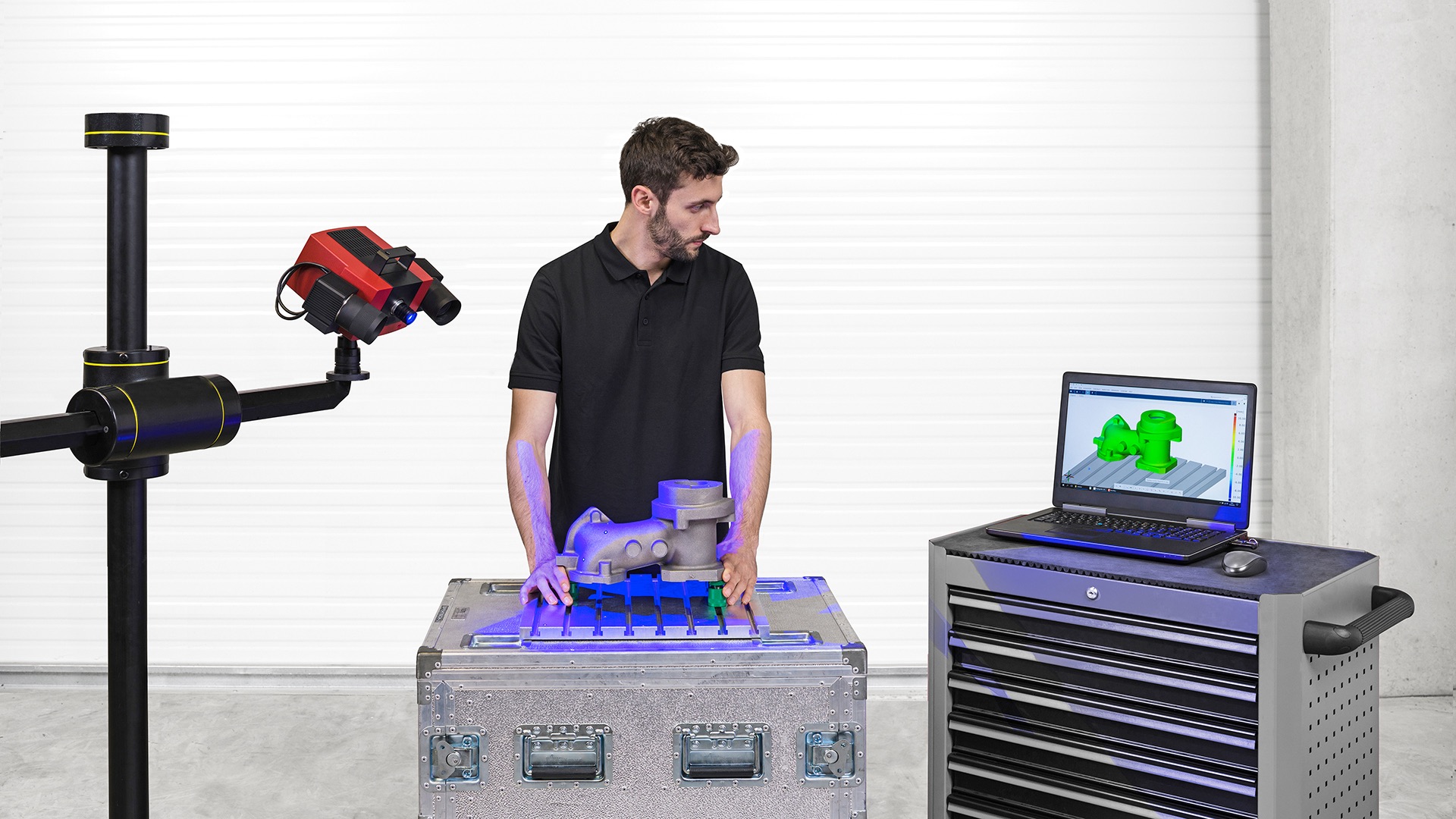

Optymalizacja

Ustawianie części przy użyciu technologii śledzenia w czasie rzeczywistym.
Uniwersalność

Dane całej geometrii o wysokiej rozdzielczości dla zarówno małych jak i dużych obiektów.
