OPTYCZNE SKANOWANIE 3D

ATOS Q

Jakość zaczyna się od Q.

ATOS Q to przemysłowy skaner 3D, który może być wykorzystywany w różnych zastosowaniach dzięki szerokiej gamie dostępnych obszarów pomiarowych. Sensor jest wyposażony w wiele funkcjonalności naszych zautomatyzowanych systemów wysokiej klasy, a jego lekka konstrukcja ułatwia transport do innej lokalizacji zapewniając użytkownikom dodatkowo wygodę i elastyczność użytkowania.

Kompaktowy
Mobilny
Elastyczny


      Nowa klasa kompaktowego sensora ATOS

    ATOS Q to niezawodny i wszechstronny system, który doskonale nadaje się do złożonych zadań pomiarowych oraz inspekcyjnych. Kompaktowy sensor spełnia wysokie wymagania metrologiczne.

Zablokowana zawartość stron trzecich

Odtwarzacz wideo został zablokowany w związku z Twoimi preferencjami śledzenia. Aby zmienić ustawienia i odtworzyć wideo, kliknij poniższy przycisk i wyraź zgodę na użycie „funkcjonalnych” technologii śledzenia.

Niezawodny – prawdziwy sensor ATOS

Sensory ATOS stały się preferowanymi optycznymi systemami pomiarowymi 3D w prawie każdej branży. Sukces serii opiera się na precyzyjnej optoelektronice, solidnej budowie i potężnemu oprogramowaniu. ATOS Q przenosi jakość na jeszcze wyższy poziom: sensor łączy udoskonaloną konstrukcję, technologię oraz wydajność. Rezultat: wszechstronny i kompaktowy system z prawdziwym DNA serii ATOS.

Konstrukcja ATOS

ATOS Q został opracowany specjalnie do zastosowań przemysłowych i dostarcza w pełni identyfikowalne wyniki pomiarowe nawet w trudnych warunkach. Optyczne i elektroniczne podzespoły solidnego sensora 3D są pyłoszczelne oraz wodoszczelne, co pozwala na wykorzystanie ATOS Q zarówno w laboratorium pomiarowym jak i na produkcji. System charakteryzuje się także prostą i komfortową obsługą.
Technologia ATOS

ATOS Q w krótkim czasie i z wysoką dokładnością przechwytuje dane obiektu dostarczając niezawodne wyniki do łatwej interpretacji. Zastosowana technologia Triple Scan sprawdza się szczególnie podczas pomiarów powierzchni odbijających światło oraz części o wielu szczelinach. Korektor światła niebieskiego (Blue Light Equalizer) zwiększa jasność źródła światła przekazując jednolite światło do jednostki rzutującej.
Wydajność ATOS

Dzięki Blue Light Equalizer i szybkim przetwarzaniu danych ATOS Q wyróżnia się znakomitą wydajnością. Blue Light Equalizer umożliwia projekcję prążków z dużą szybkością, a mocne światło gwarantuje krótkie czasy pomiarów nawet dla błyszczących lub ciemnych powierzchni. Ponadto przewody światłowodowe i solidne złącza pozwalają na dużą przepustowość danych.

Wszechstronny – ATOS Q staje na wysokości zadania

ATOS Q to uniwersalny i kompaktowy skaner. System umożliwia wykonywanie złożonych zadań pomiarowych oraz inspekcyjnych w trybie manualnym, półautomatycznym lub całkowicie automatycznym w połączeniu z ZEISS ScanCobot i celą pomiarową ATOS ScanBox 4105.

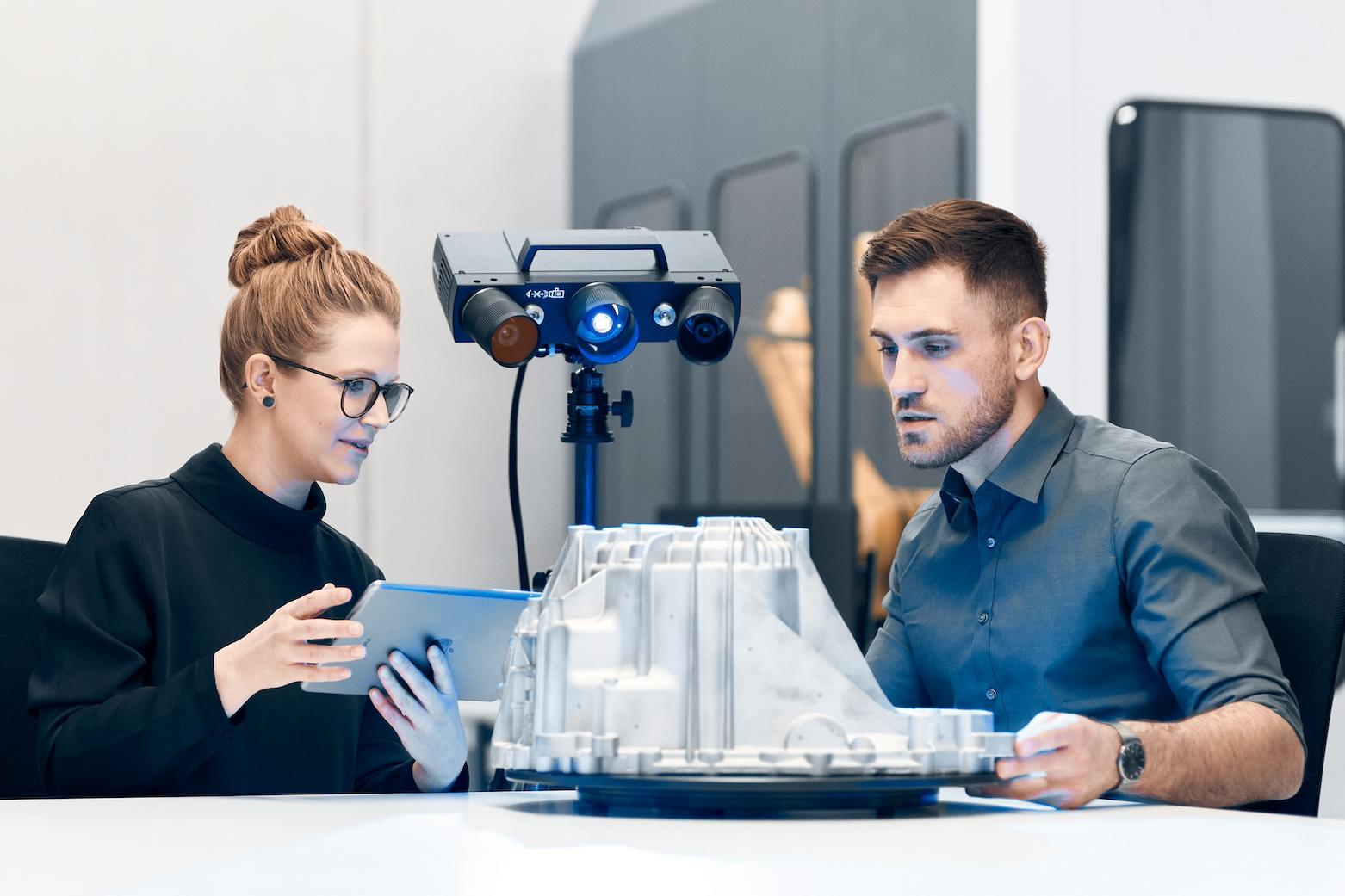

Tryb manualny

ATOS Q jest lekki i łatwy w transporcie dzięki wadze zaledwie 4 kg oraz kompaktowej konstrukcji. W połączeniu ze statywem skaner pozwala na pracę zarówno w laboratorium pomiarowym jak i mobilną na produkcji.

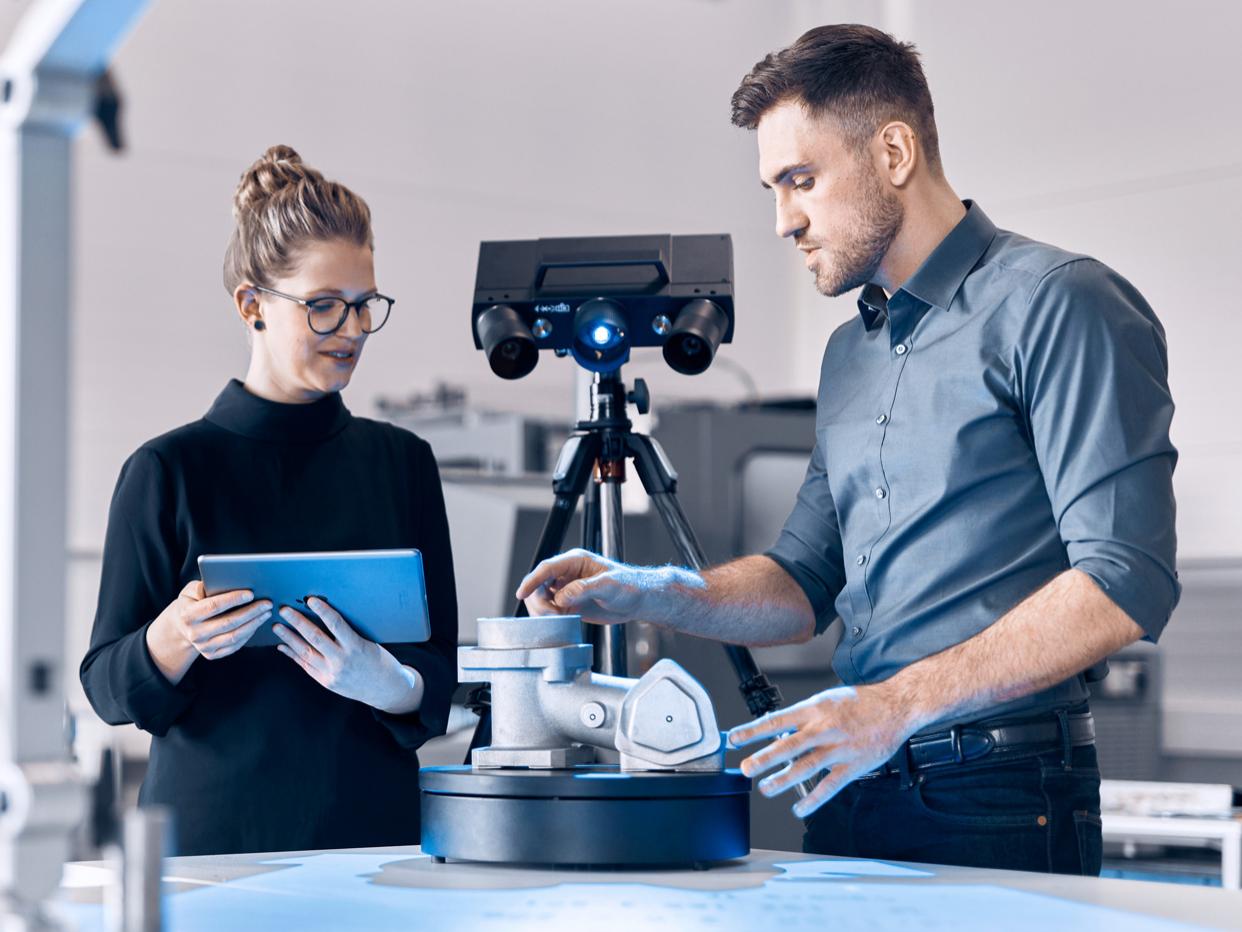

Tryb półautomatyczny

W połączeniu ze standardowym statywem lub alternatywnie statywem biurkowym i stołem obrotowym lub zestawem do automatyzacji, ATOS Q oferuje półautomatyczny tryb pracy.

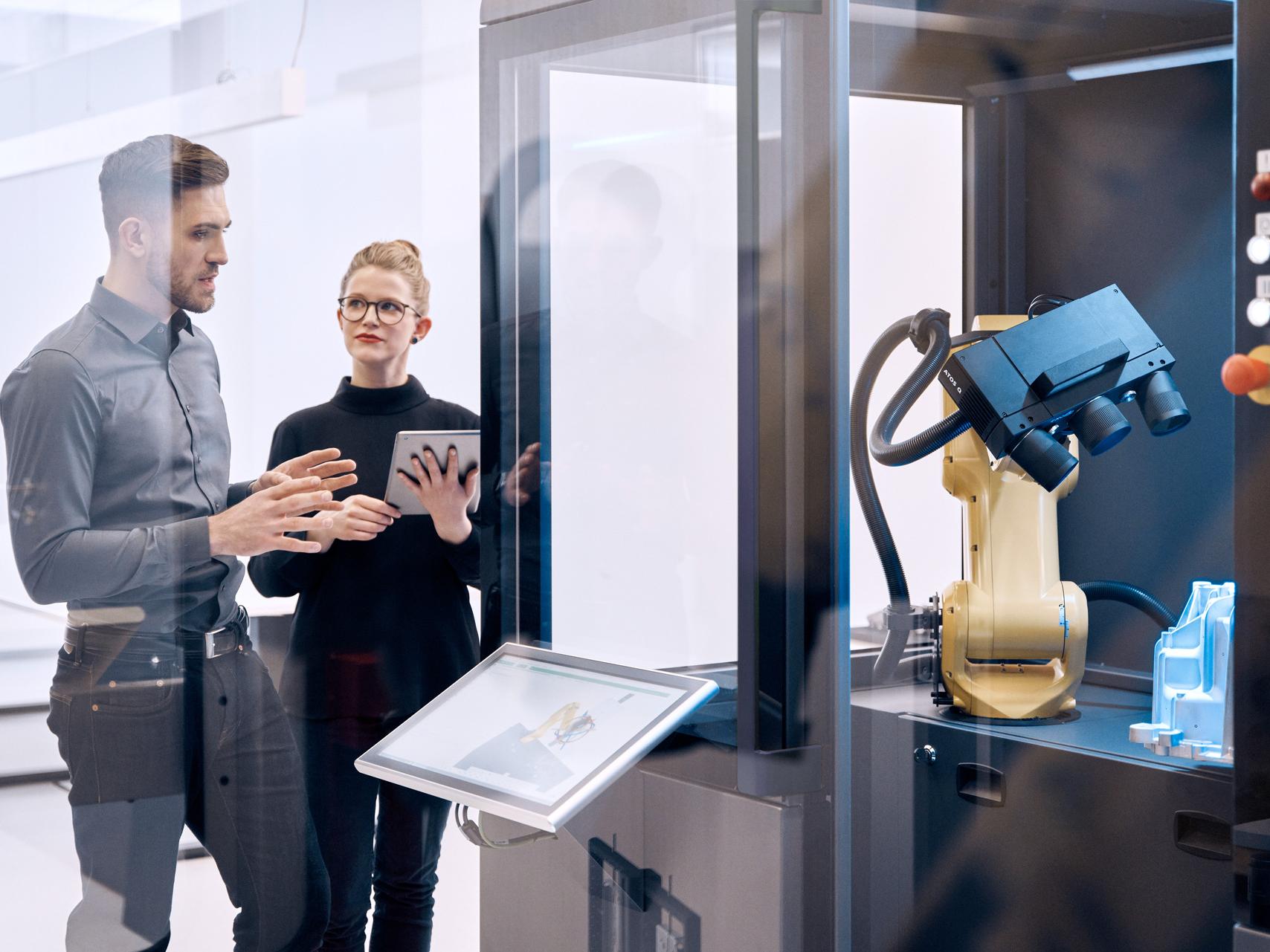

Tryb automatyczny

ATOS Q oferuje maksymalną wydajność w zastosowaniu z ZEISS ScanCobot i w celi ATOS ScanBox 4105. System umożliwia przeprowadzanie seryjnej kontroli jakości z dużą przepustowością i wysoką niezawodnością procesu.

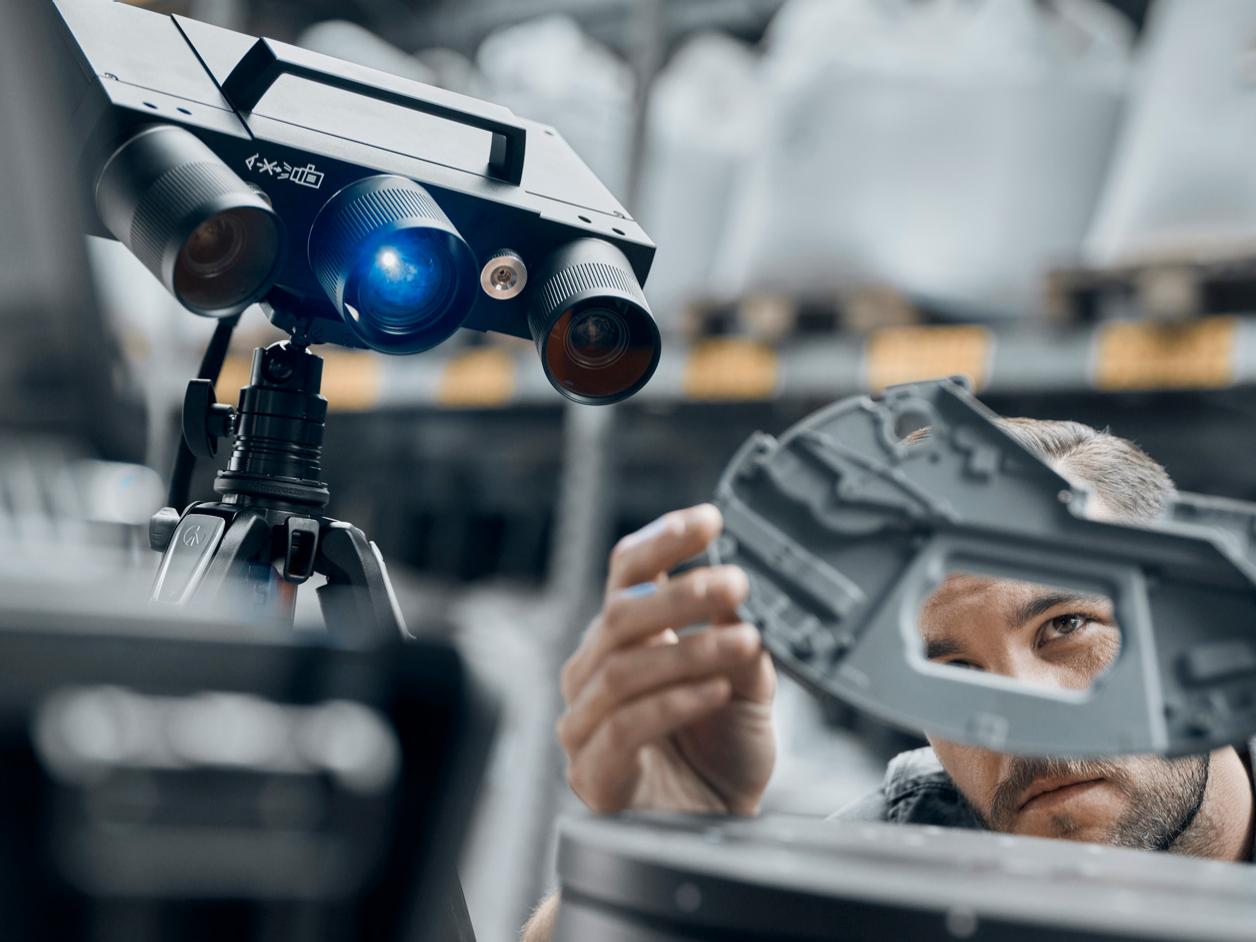

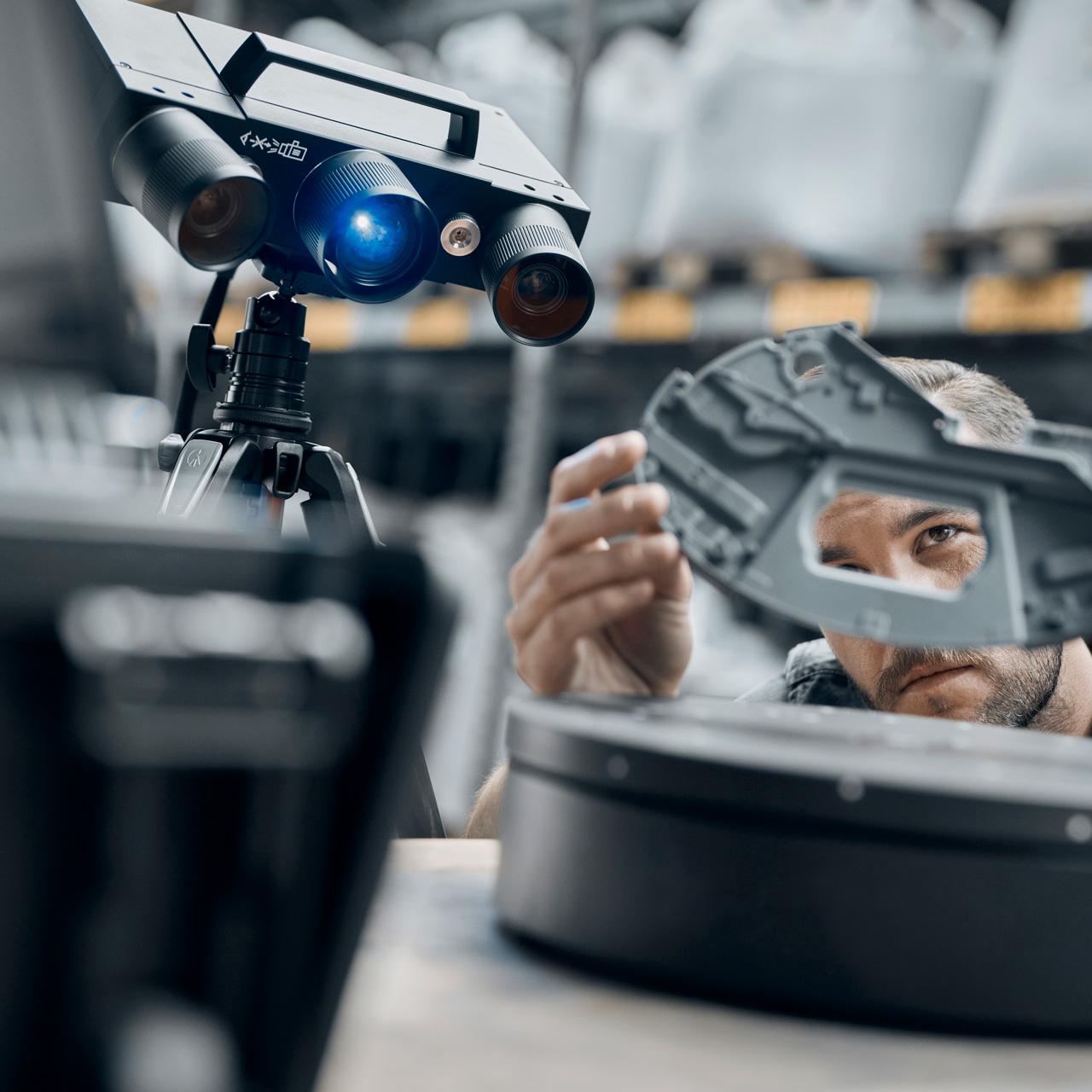

ATOS Q

Część naszej globalnej sieci #HandsOnMetrology

Dowiedz się więcej o ATOS Q i dostarczanej jakości skanowania 3D na naszej platformie #HandsOnMetrology.

Sprawdź

Elastyczny skaner 3D dla wielu branż

ATOS Q został zaprojektowany jako elastyczny skaner 3D do złożonych zadań pomiarowych oraz inspekcyjnych w różnych branżach. Wymienne obiektywy zapewniają wysoce precyzyjne pomiary małych do średniej wielkości części. Zmiana objętości pomiarowej z najmniejszej na największą jest łatwa dzięki stałemu położeniu kamer.

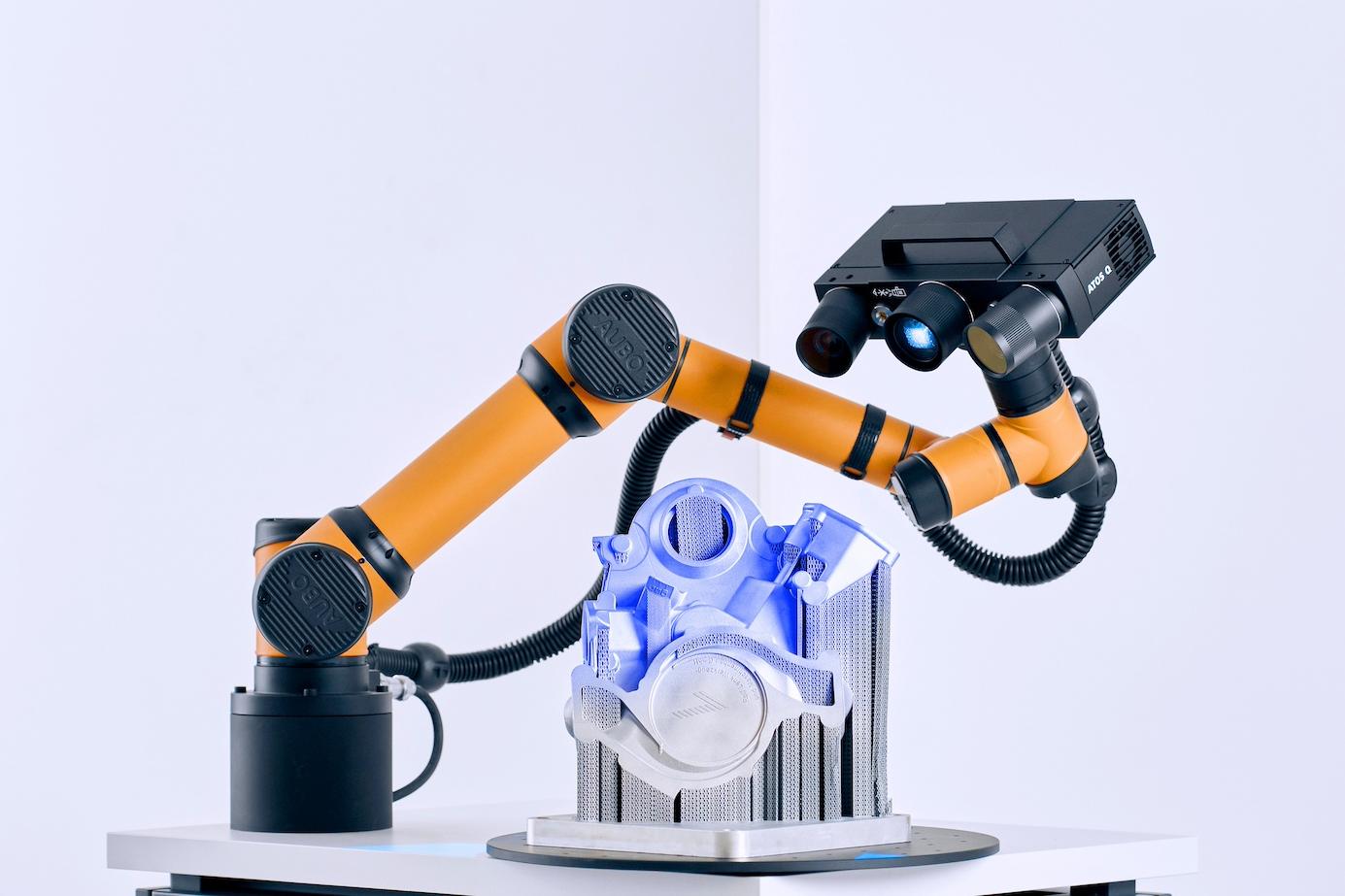

Zapewnienie jakości części wytwarzanych przyrostowo

Przyspieszenie procesu rozwoju i wdrożenia produktu

Dowiedz się więcej

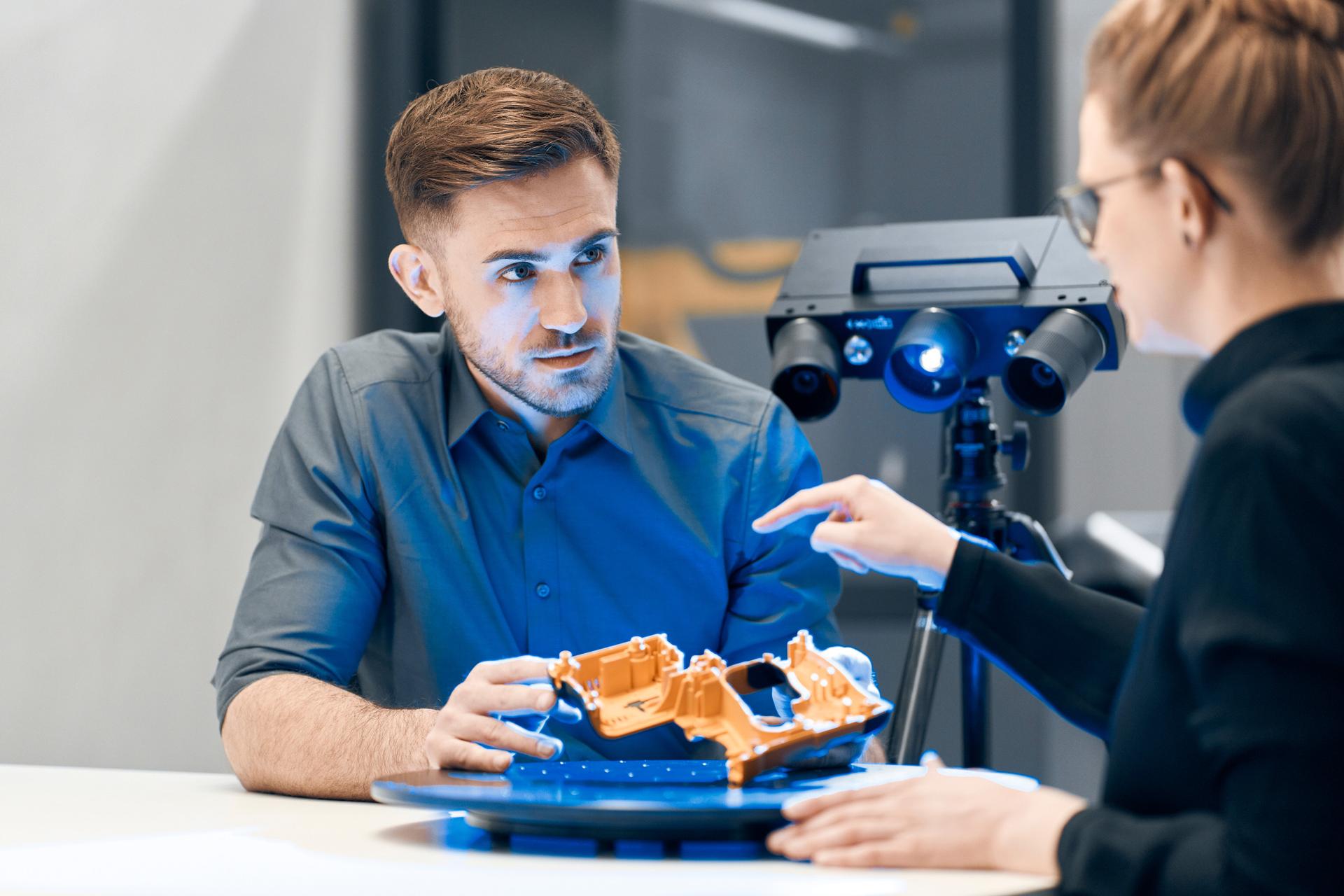

Zapewnienie jakości części z tworzyw sztucznych

Skrócenie wszystkich etapów formowania wtryskowego, rozdmuchowego i termicznego

Dowiedz się więcej

Zapewnienie jakości części odlewanych

Optymalizacja procesów odlewania piaskowego, ciśnieniowego i metodą wytapianych modeli

Dowiedz się więcej

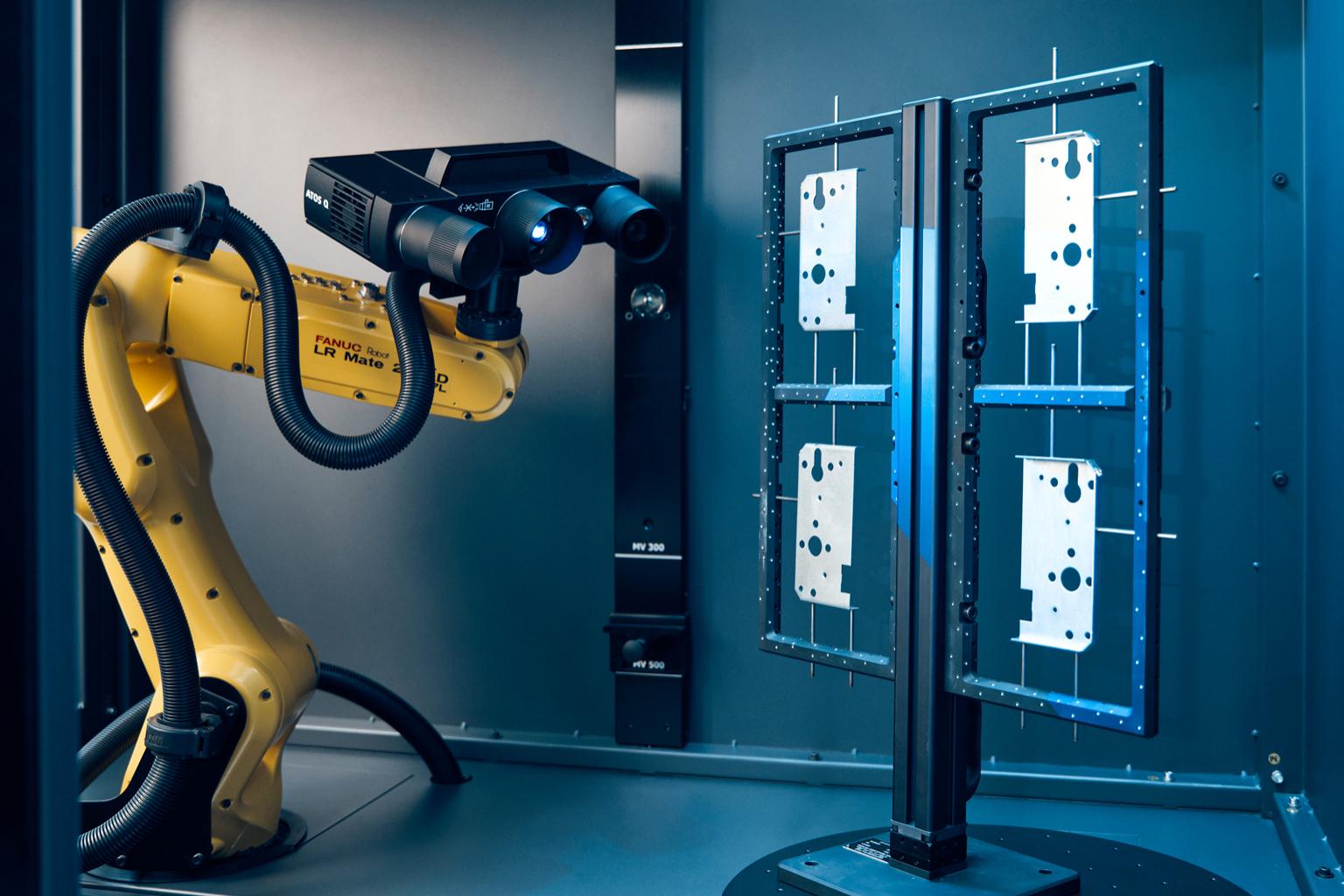

Zapewnienie jakości części z blach

Optymalizacja łańcuchów procesów kształtowania metali (wykrawanie, gięcie, ciągnienie i sztancowanie)

Dowiedz się więcej

Wydajne narzędzie do analizy

ZEISS INSPECT oferuje wszystko w jednym oprogramowaniu

Dowiedz się więcej

Jedna seria, dwie wersje

ATOS Q jest dostępny w wersji 12M oraz 8M. Sensory rejestrują 2 × 12 milionów lub 2 × 8 milionów punktów pomiarowych na skan. Precyzja pomiaru, rozdzielczość oraz rozmiar obszaru pomiarowego mogą być dowolnie i optymalnie dobrane.

	ATOS Q 8M	ATOS Q 12M
Źródło światła	LED	LED
Punkty na skan	8 milionów	12 milionów
Obszar pomiarowy [mm²]	100 × 70 – 500 × 370	100 × 70 – 500 × 370
Odległość między punktami [mm]	0,04 – 0,15	0,03 – 0,12
Odległość robocza [mm]	490	490
Waga	ok. 4 kg	ok. 4 kg
Wymiary	ok. 340 mm x 240 mm x 83 mm	ok. 340 mm x 240 mm x 83 mm
Długość przewodu	10 m przewód światłowodowy	10 m przewód światłowodowy
System operacyjny	Windows 10	Windows 10
Objętości pomiarowe	50, 100, 170, 270, 350, 500	50, 100, 170, 270, 350, 500
