OPTYCZNE SKANOWANIE 3D

ZEISS ATOS LRX

Stworzony do skanowania 3D dużych części

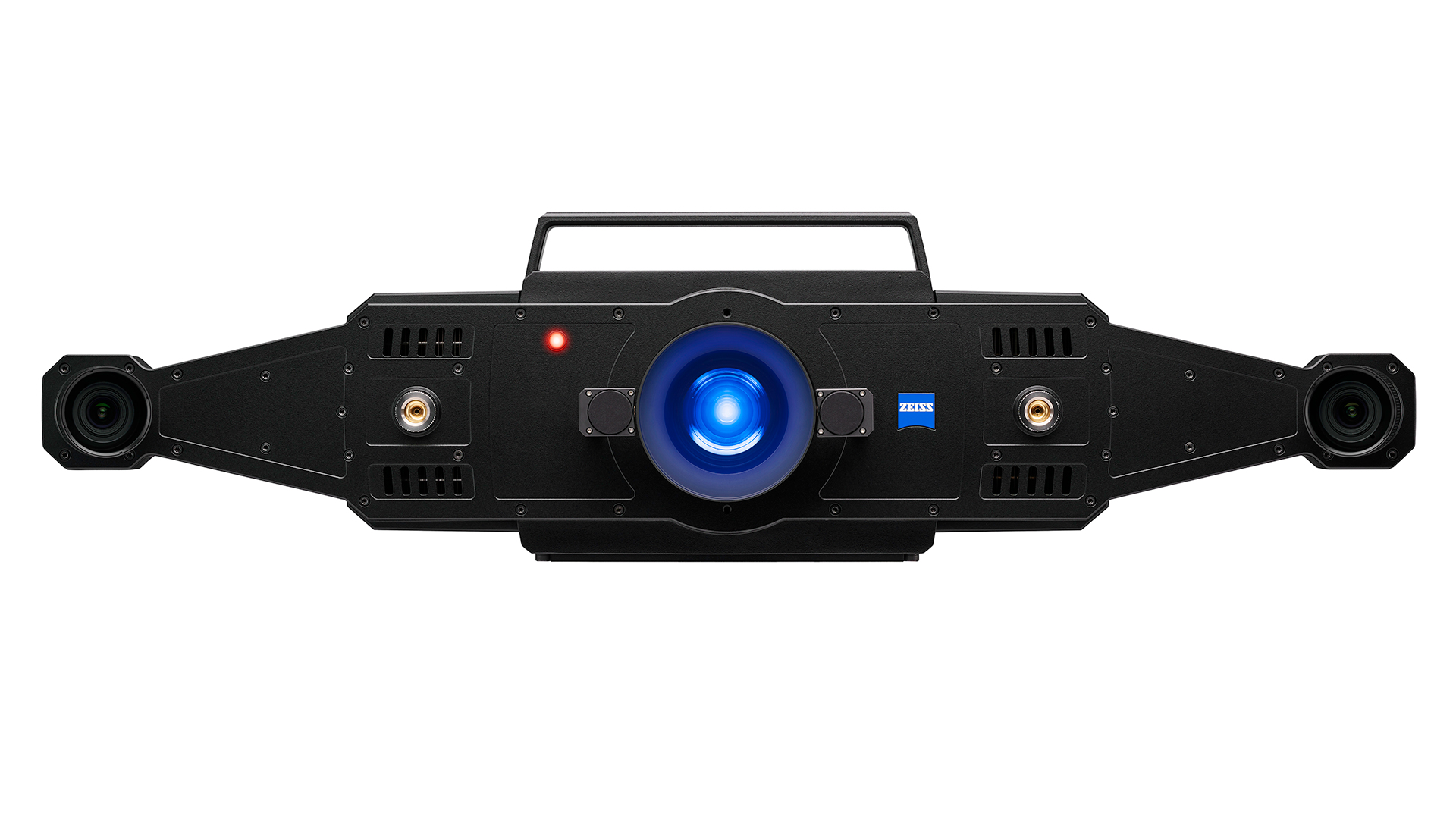

ZEISS ATOS LRX oferuje szybką i precyzyjną akwizycja danych całej geometrii dla dużych obszarów pomiarowych. Dzięki bardzo jasnemu laserowemu źródłu światła i obszarowi pomiarowemu do 4 metrów kwadratowych, sensor rejestruje do 2 × 12 milionów punktów współrzędnych w jednym skanie, co przyspiesza proces pomiaru.

Precyzyjna akwizycja danych dla dużych części
Wysoka rozdzielczość danych nawet przy złożonej geometrii
Solidna konstrukcja do zastosowań przemysłowych


      Szybka akwizycja danych całej geometrii dla dużych obszarów pomiarowych

    ZEISS ATOS LRX dostarcza precyzyjne dane całej geometrii w krótkim czasie dzięki niezwykle jasnemu źródłu światła laserowego i dużym obszarze pomiarowym do 4 metrów kwadratowych. Sensor rejestruje do 2 × 12 milionów punktów pomiarowych na skan.

Zablokowana zawartość stron trzecich

Odtwarzacz wideo został zablokowany w związku z Twoimi preferencjami śledzenia. Aby zmienić ustawienia i odtworzyć wideo, kliknij poniższy przycisk i wyraź zgodę na użycie „funkcjonalnych” technologii śledzenia.

System skanowania 3D do zadań przemysłowych

Sensor spełnia wysokie wymagania metrologiczne zastosowań przemysłowych. Rozwiązanie obejmuje także oprogramowanie ZEISS INSPECT, które jest powszechnie uznawanym standardem w metrologii 3D i prowadzi użytkownika przez cały proces skanowania, inspekcji oraz raportowania..

Szybka digitalizacja i wysoka rozdzielczość danych

ZEISS ATOS LRX dostarcza precyzyjne dane całego obiektu w wysokiej rozdzielczości nawet w przypadku złożonych geometrii oraz powierzchni swobodnych. Połączenie niezwykle jasnego źródła światła laserowego z dużym obszarem pomiarowym zmniejsza liczbę wymaganych skanów.

Konstrukcja klasy przemysłowej

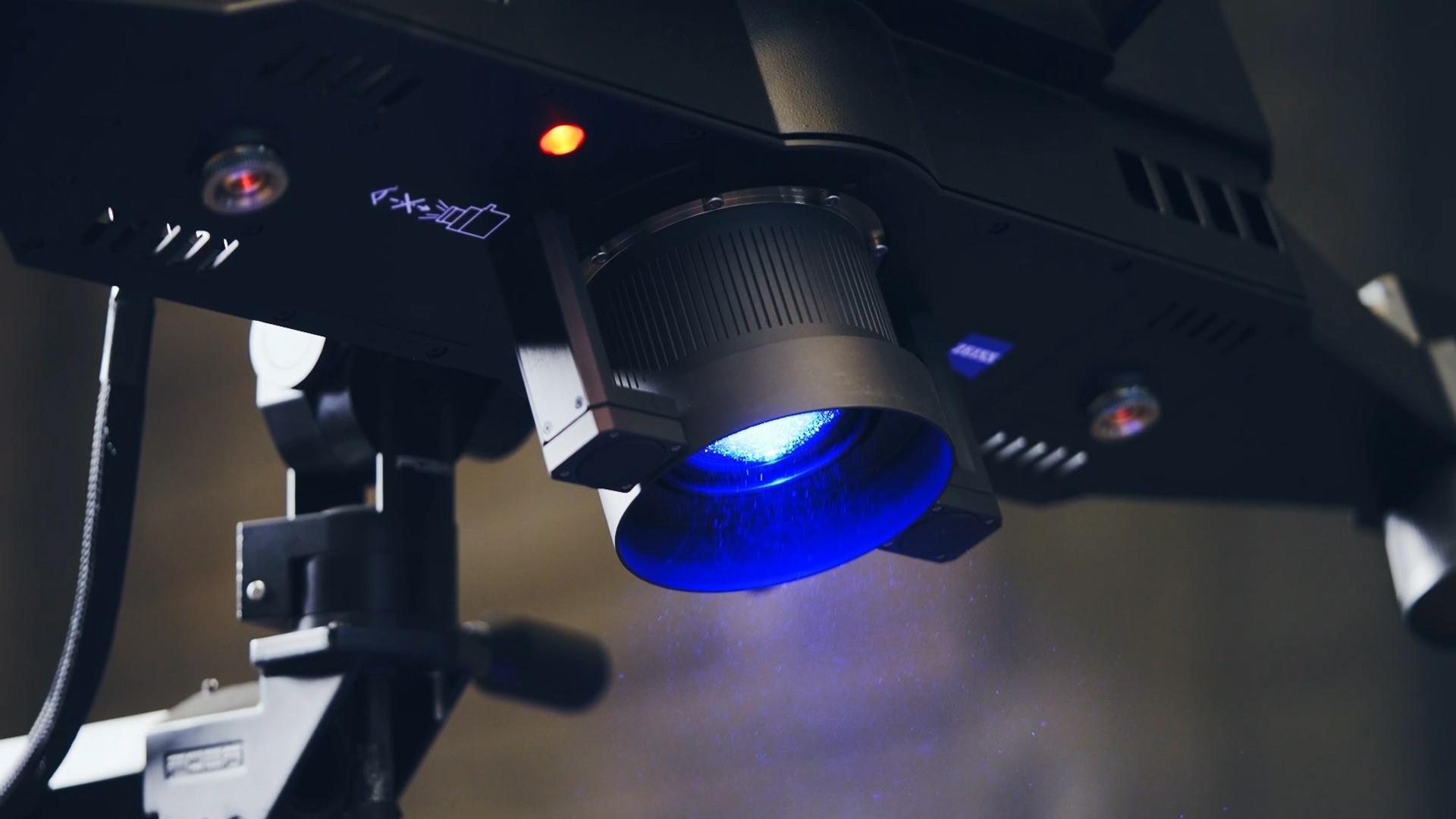

Sensor został opracowany specjalnie do zastosowań przemysłowych. Solidna obudowa chroni urządzenie przed kurzem oraz zachlapaniem wodą. System nieustannie monitoruje stan kalibracji dla zapewnienia niezawodnych i precyzyjnych danych nawet w trudnych warunkach środowiska produkcyjnego.

Wszystko w jednym oprogramowaniu

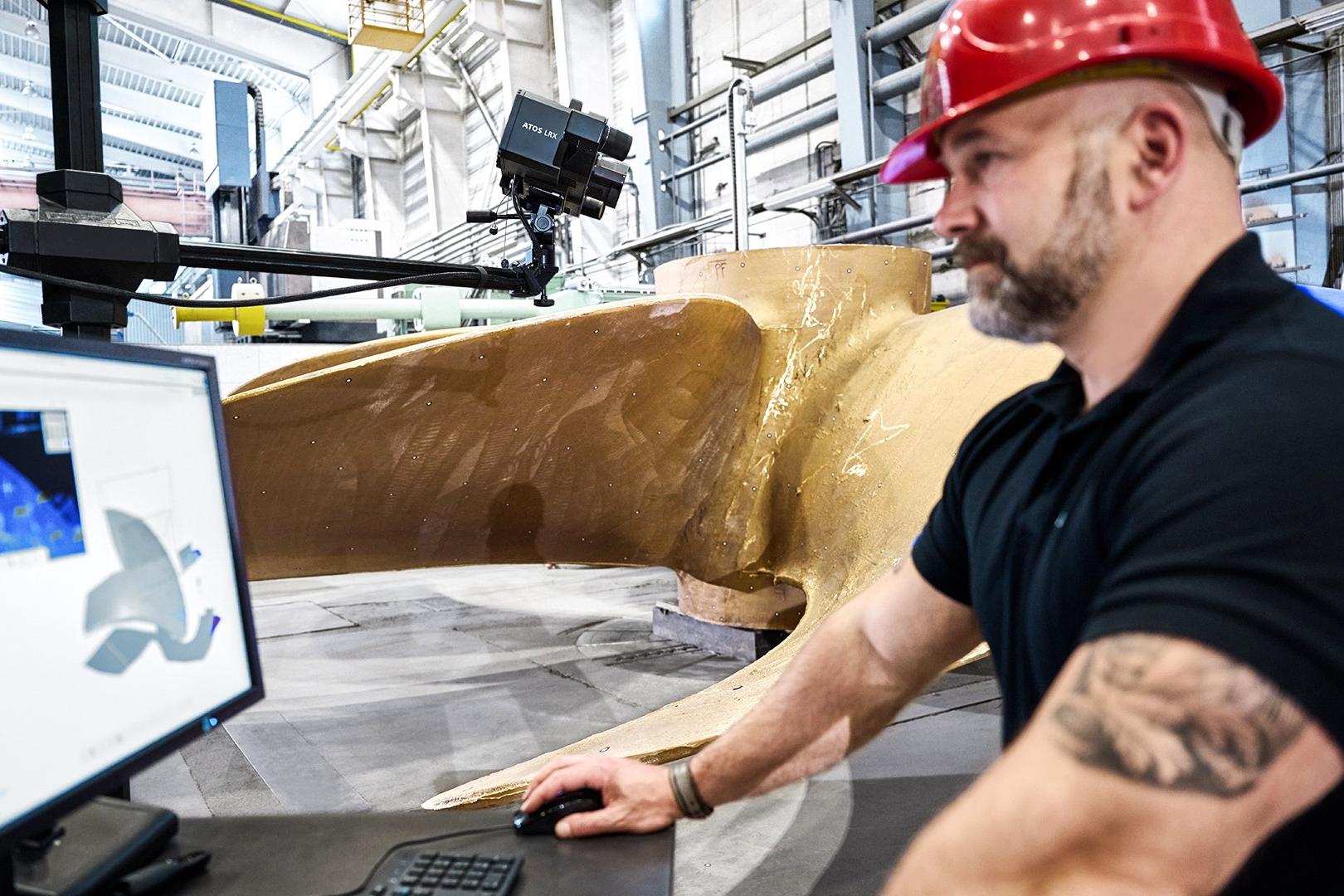

Skanowanie, inspekcja i raportowanie w jednym oprogramowaniu: sensor jest obsługiwany w ZEISS INSPECT. Oprogramowanie wspiera procesy skanowania 3D oraz inspekcji poprzez funkcje szczegółowych analiz oraz raportowania.

Laserowe źródło światła nowej generacji

ZEISS ATOS LRX generuje niezwykle jasne światło laserowe, co umożliwia skanowanie 3D nawet w trudnych warunkach oświetleniowych otoczenia. System idealnie nadaje się do szybkiego skanowania dużych części dzięki większym obszarom pomiarowym i dostarcza precyzyjne dane o wysokiej rozdzielczości także w przypadku ciemnych lub błyszczących powierzchni.

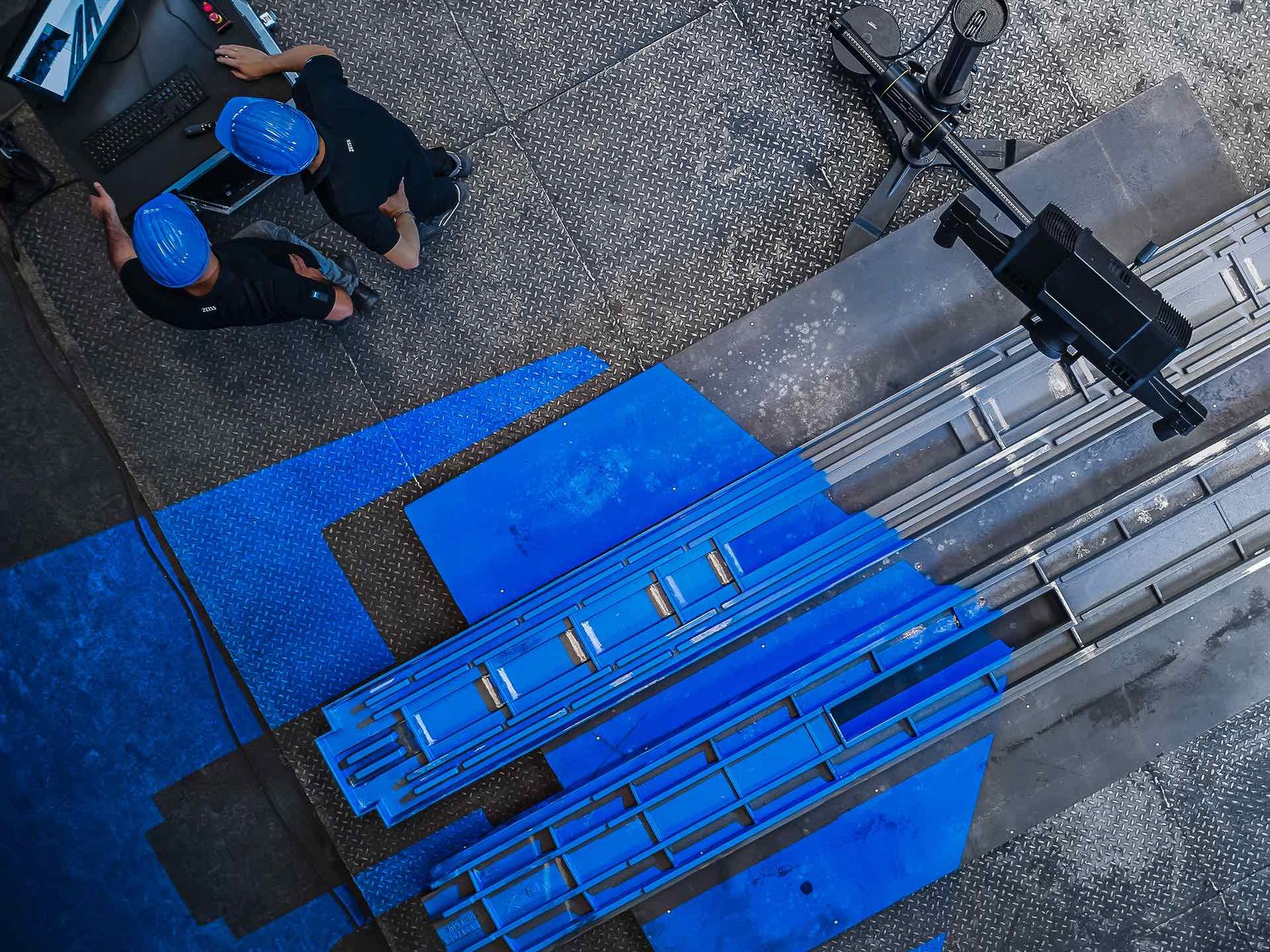

Zintegrowany Laser Light Compressor łączy kilka źródeł lasera, dzięki czemu generowane światło jest niezwykle jasne. Pozwala ono oświetlić cały obszar pomiarowy do 4 metrów kwadratowych i umożliwia krótkie czasy ekspozycji, co przyspiesza proces skanowania.

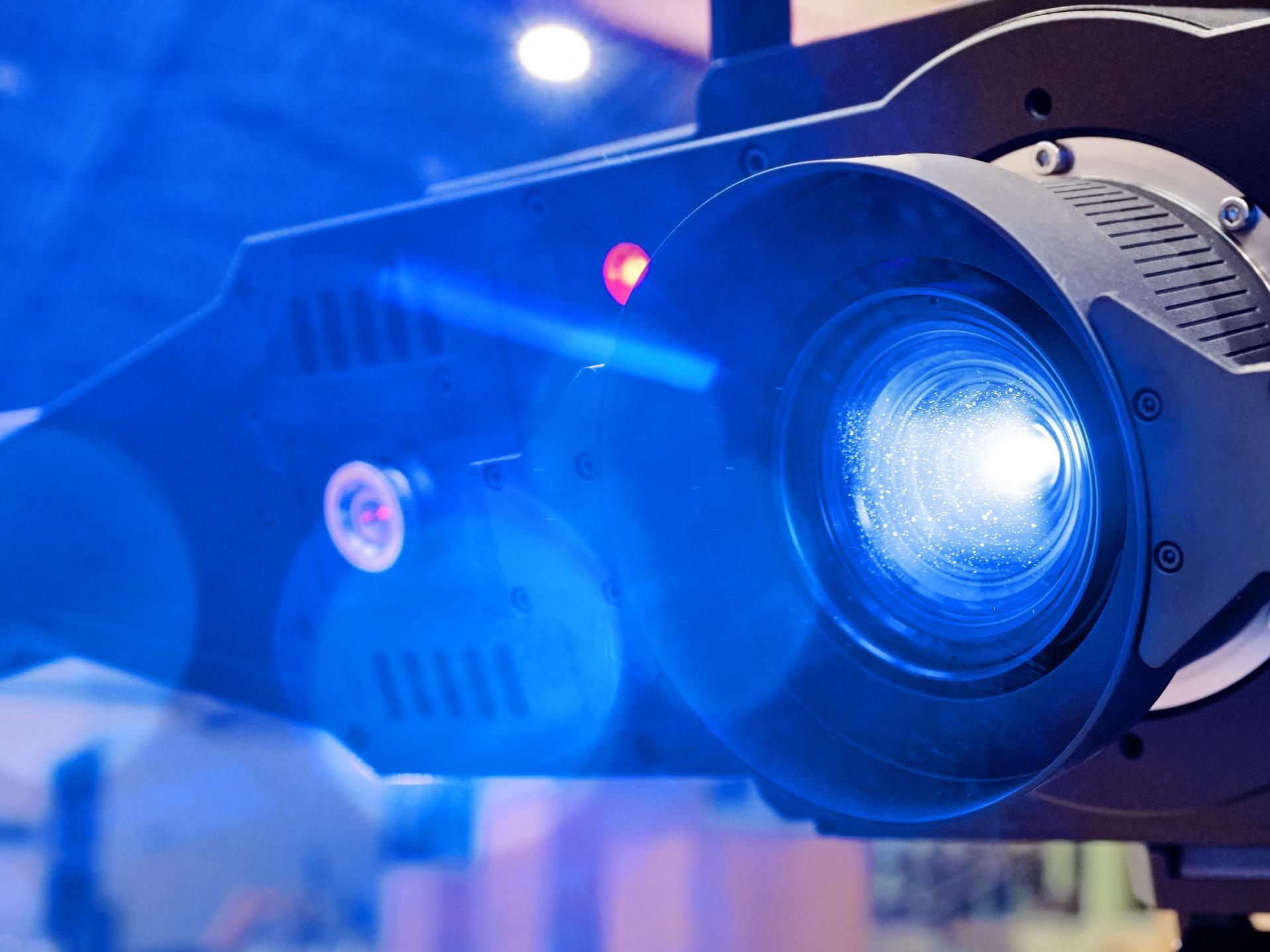

ZEISS ATOS LRX oferuje najwyższy poziom bezpieczeństwa w manualnym trybie pracy pomimo zastosowania światła laserowego. Zintegrowany czujnik monitoruje bezpieczną odległość od użytkownika i w razie potrzeby zmniejsza natężenie światła. Laser klasy 2 umożliwia obsługę systemu bez konieczności stosowania dodatkowych środków ochrony.

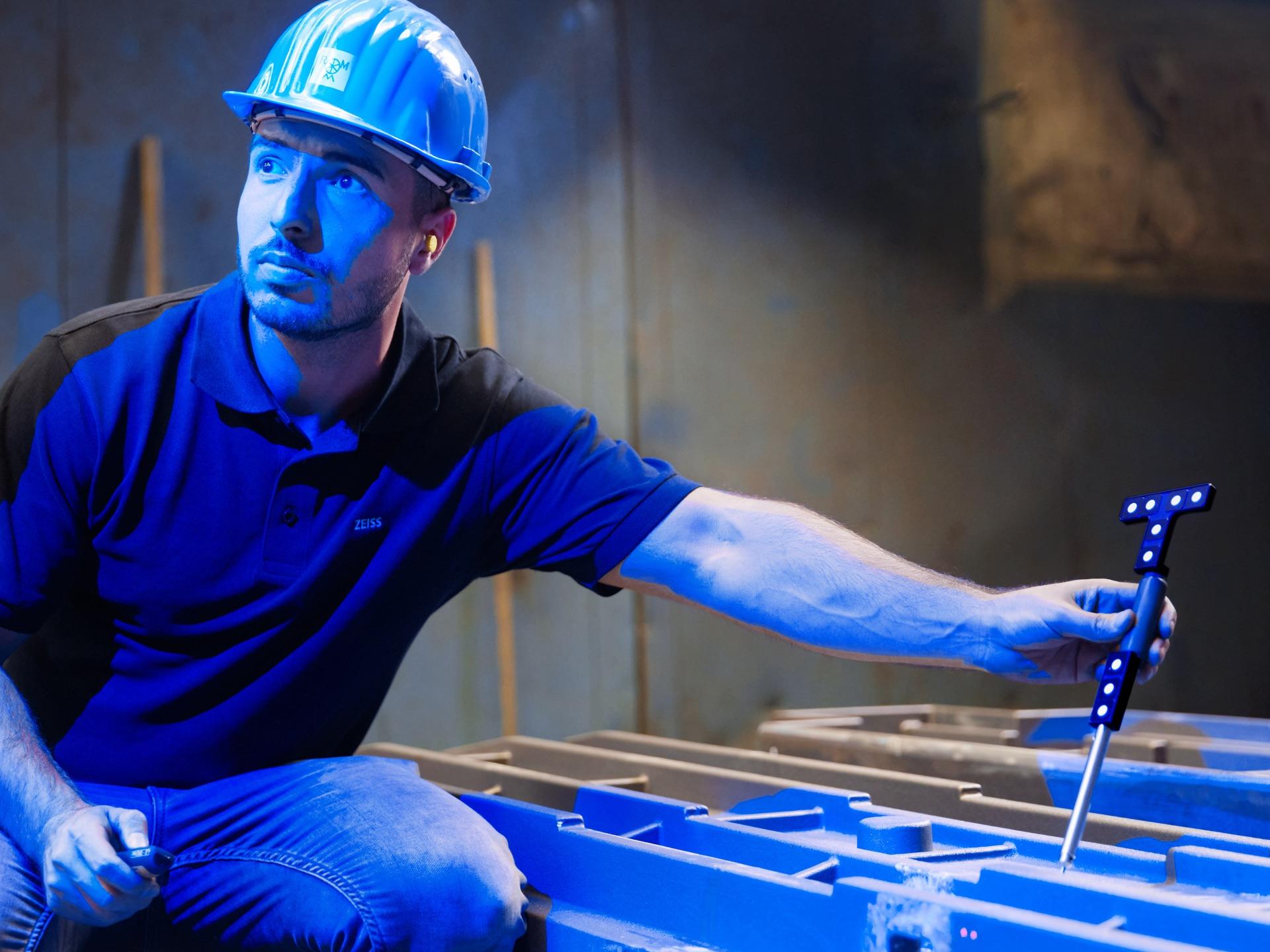

ZEISS ATOS LRX oferuje kompatybilność z funkcjonalnościami takimi jak pomiary sondą stykową, śledzenie na żywo, czy projekcja wsteczna. Sensorem można sterować z poziomu komputera lub za pomocą pilota.

Wydajne narzędzie do analizy

ZEISS INSPECT oferuje wszystko w jednym oprogramowaniu

Dowiedz się więcej

Łatwość obsługi i niezawodność

ZEISS INSPECT

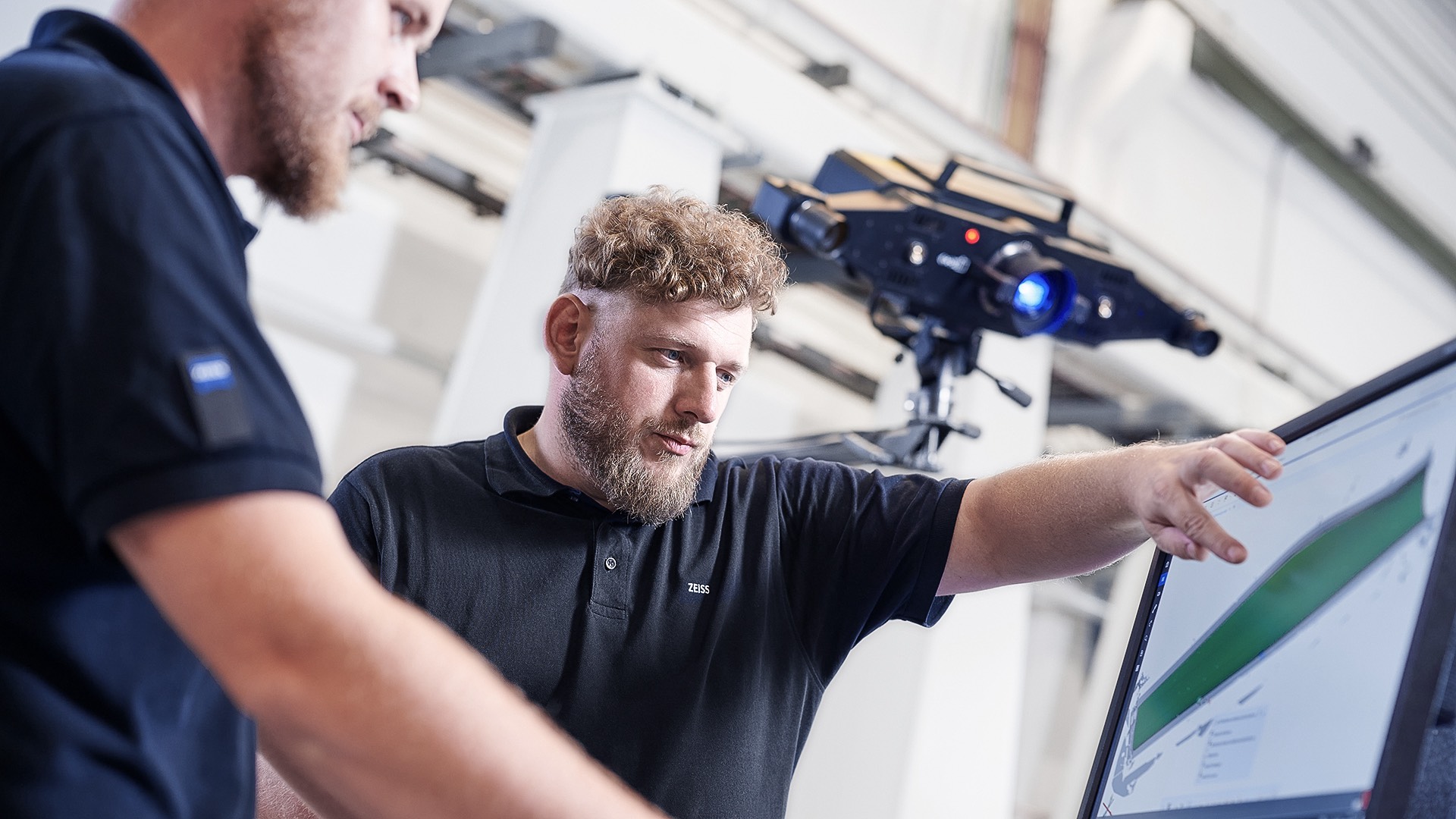

Cała procedura pomiarowa jest sterowana przez potężne oprogramowanie ZEISS INSPECT: skaner 3D generuje dane całej geometrii, które można poddać inspekcji czy analizie stosownie do potrzeb. Użytkownik jest kierowany przez cały proces od akwizycji danych do inspekcji i raportowania za pomocą intuicyjnego i spójnego interfejsu.

Dowiedz się więcej

HyperScale – szybka rekalibracja

Nowa funkcja oprogramowania dla HyperScale została zaprojektowana, aby umożliwić szybką rekalibracji na miejscu. Wykonanie kalibracji wymaga wykonania tylko jednego pomiaru wzorca długości certyfikowanego przez DAkkS.

Seria ATOS 5

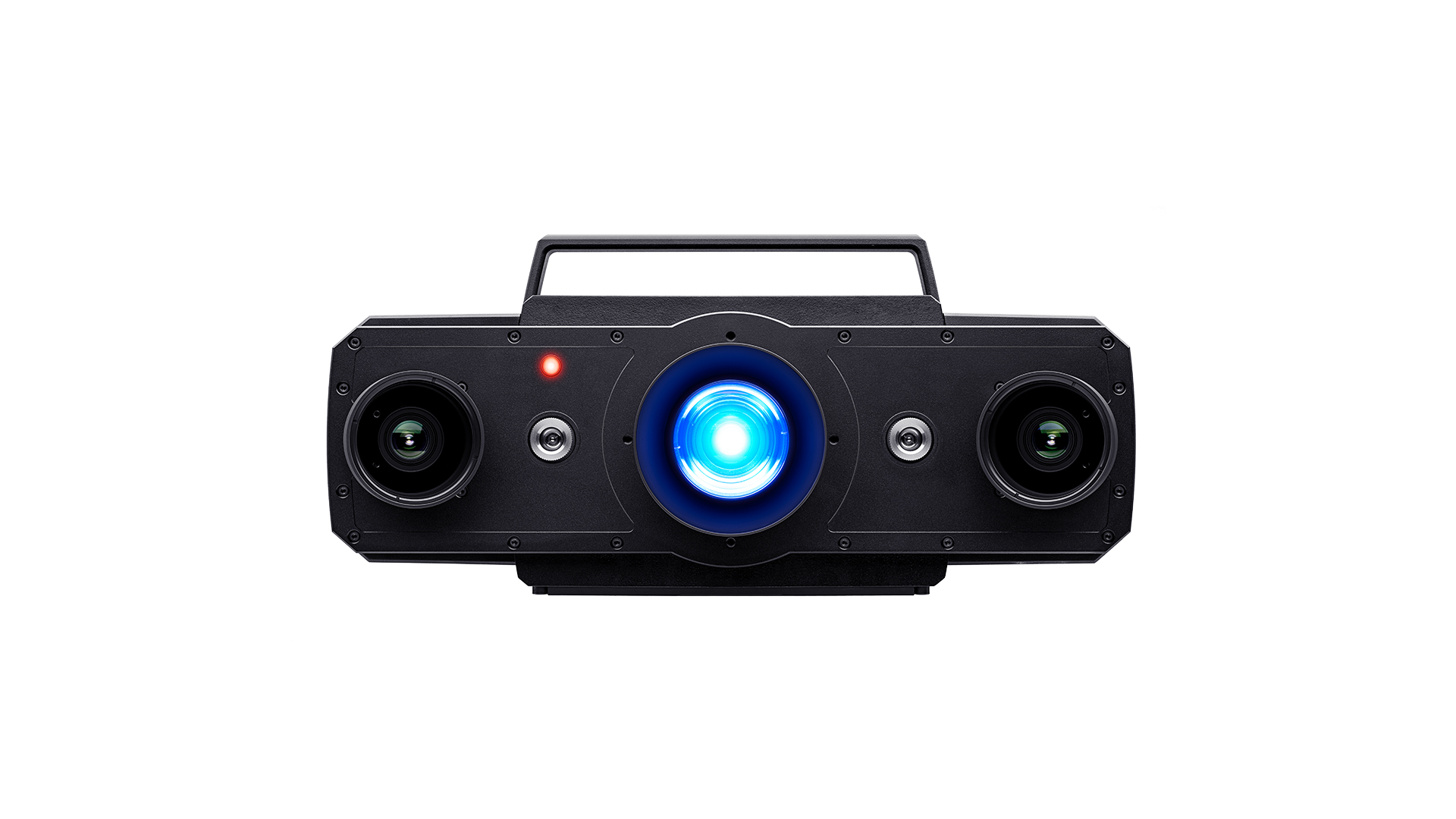

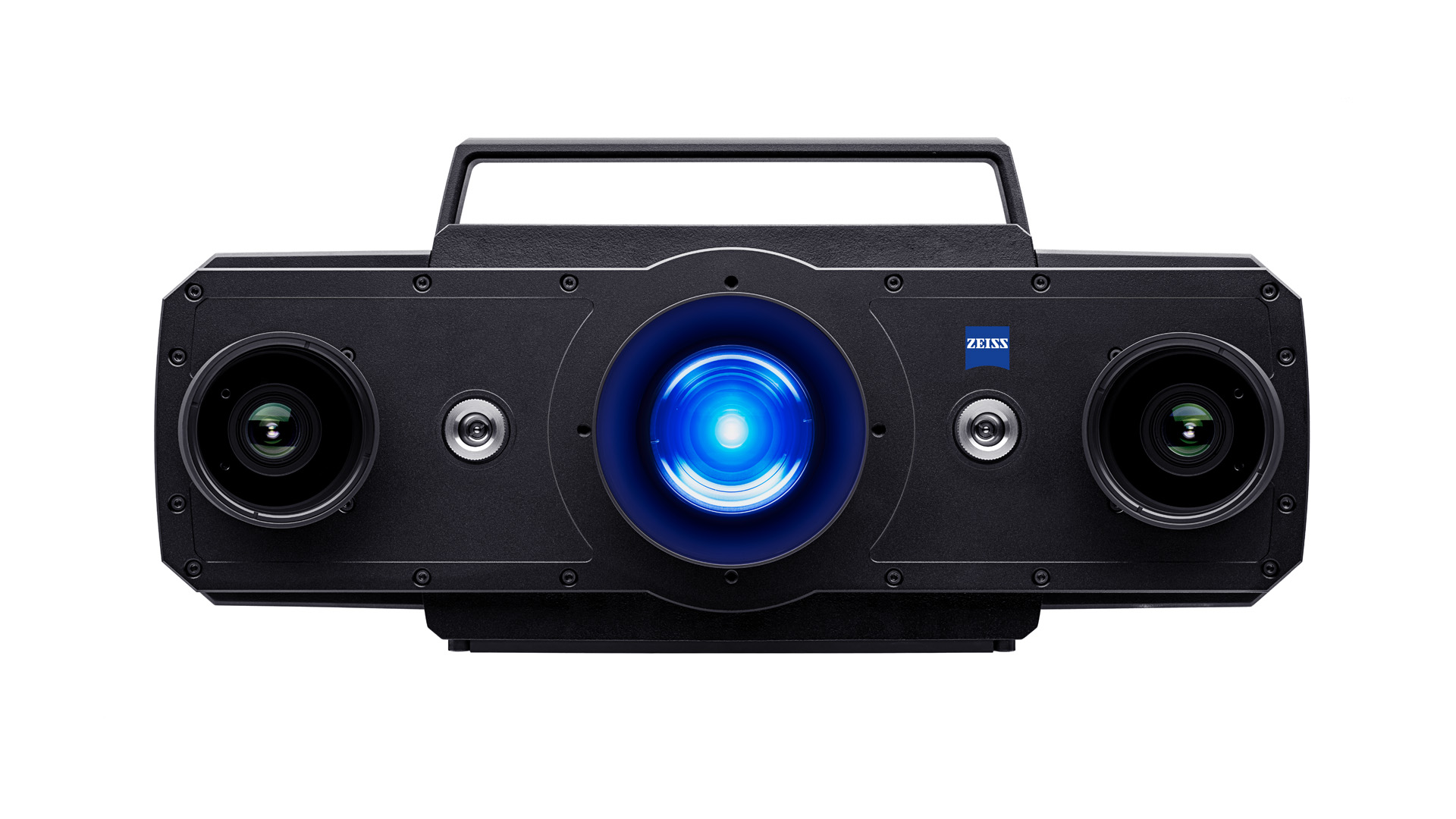

Sensory ATOS zostały opracowanie specjalnie do wymagań zastosowań przemysłowych. Skanery 3D dostarczają wysoce dokładne i identyfikowalne wyniki pomiarowe nawet w trudnych warunkach. Bezstykowe pomiary są wykonywane z użyciem technologii niebieskiego światła strukturalnego.

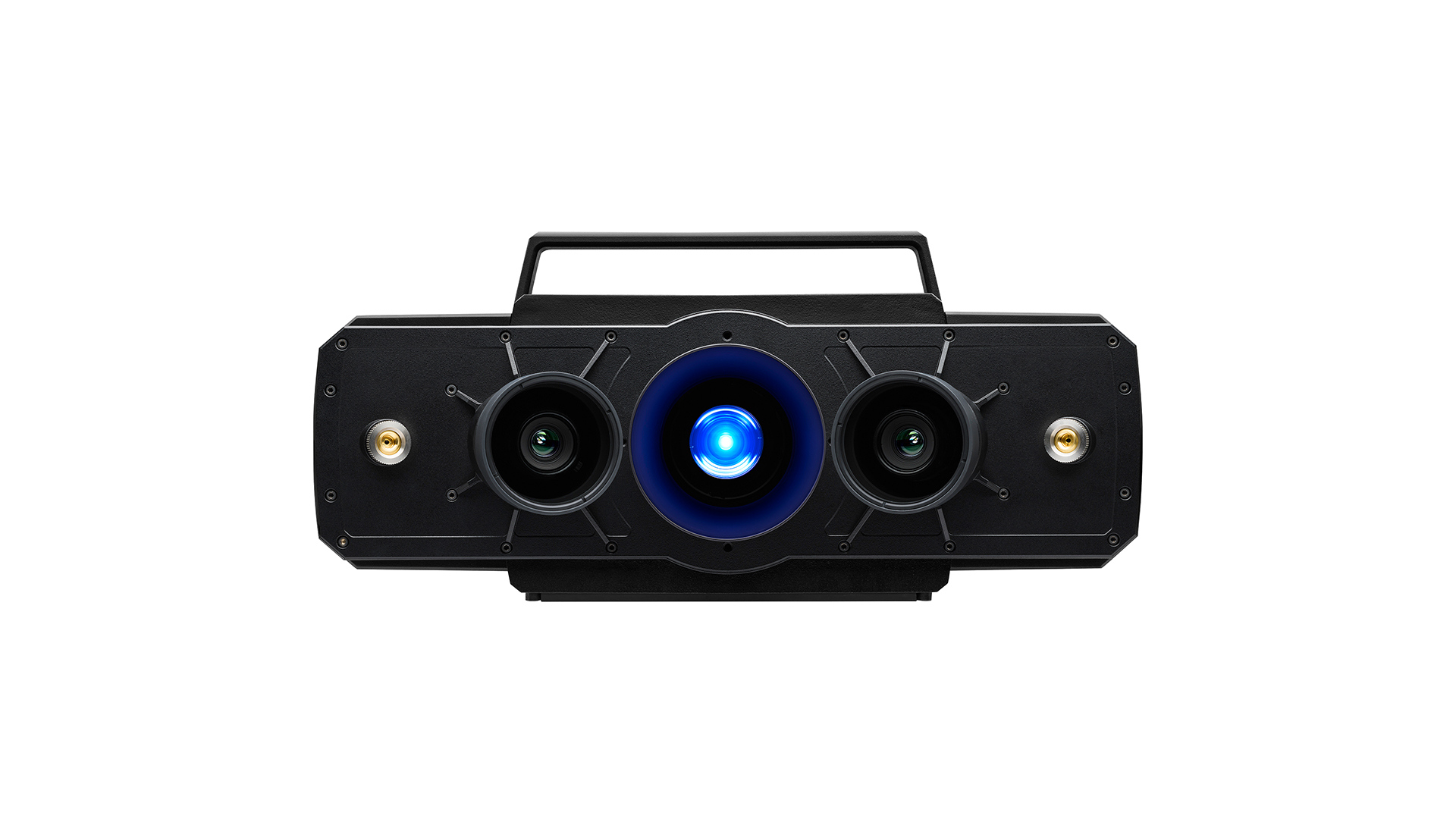

	ZEISS ATOS LRX	ATOS 5 for Airfoil	ATOS 5	ATOS 5X
Dane techniczne
Zastosowanie:	skanowanie 3D bardzo dużych obiektów	precyzyjne skanowanie najmniejszych detali	szybki system do skanowania 3D	zautomatyzowane skanowanie dla dużych objętości
Źródło światła	LASER	LED	LED	LASER
Punkty pomiarowe na skan	12 m	12 m	8 lub 12 m	12 m
Odległość robocza	1810 mm	530 mm	880 mm	880 mm
		Dowiedz się więcej	Dowiedz się więcej	Dowiedz się więcej

Do wymagających zadań w różnych branżach

Lotnictwo

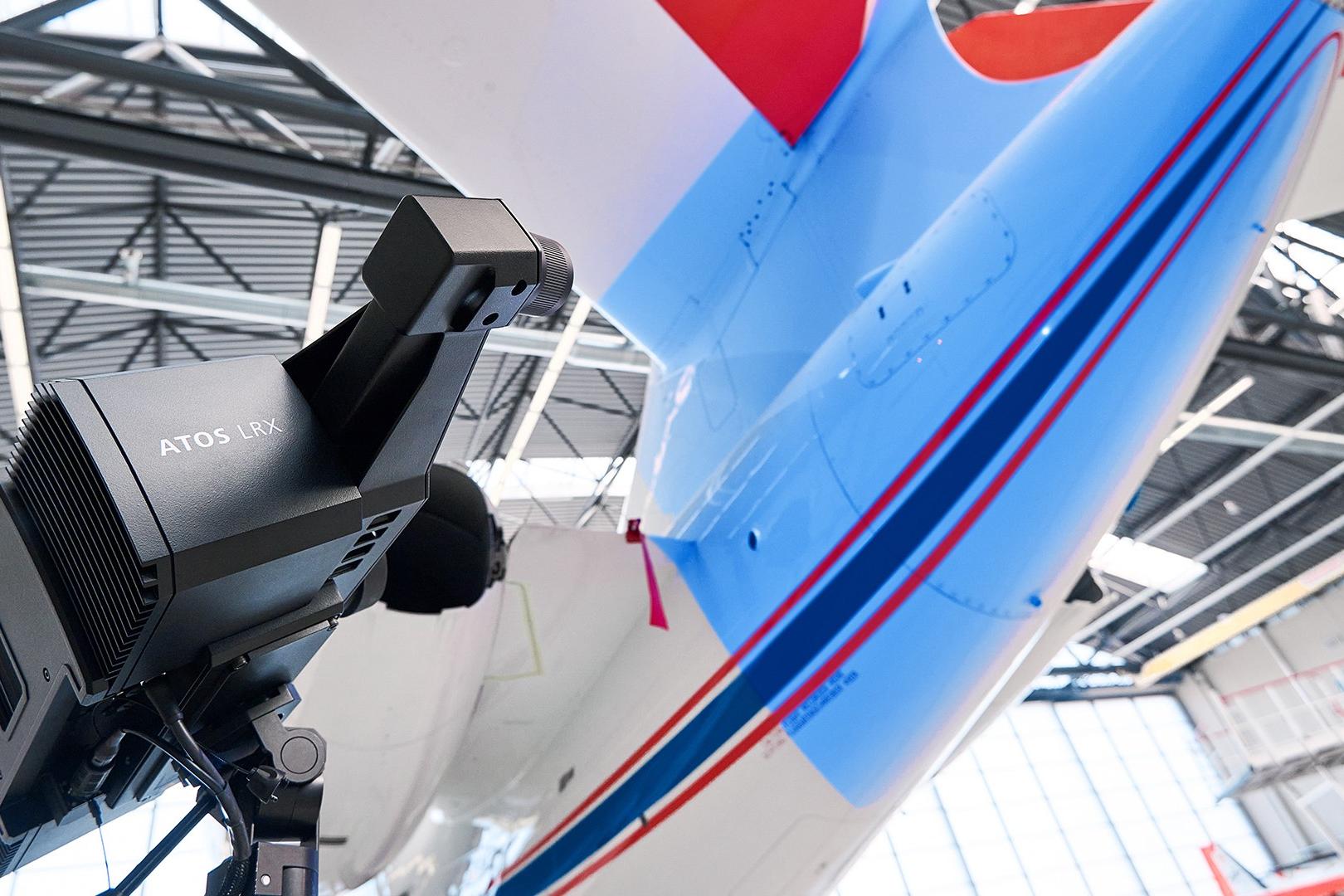

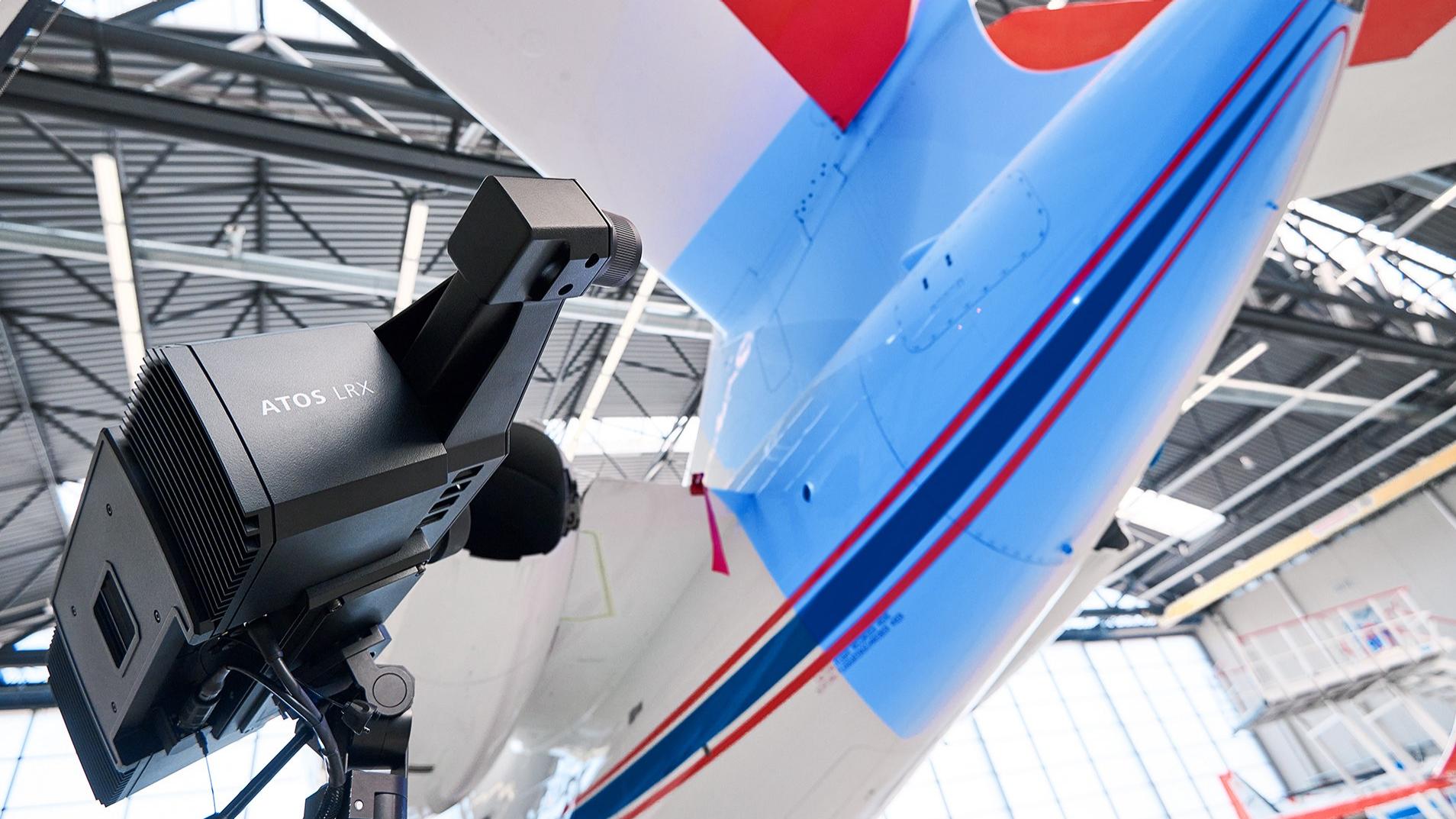

W przemyśle lotniczym ZEISS ATOS LRX jest wykorzystywany do pomiarów elementów konstrukcyjnych takich jak kadłub, żebra, ogony, czy skrzydła. Sensor znajduje zastosowanie także w digitalizacji zewnętrznego poszycia kadłuba w celu, na przykład, kontroli nitów i szczelin między panelami. Wyniki pomiarowe pozwalają również przyspieszyć prace konserwacyjne oraz naprawcze poprzez wykrycie wad powierzchni.
Motoryzacja

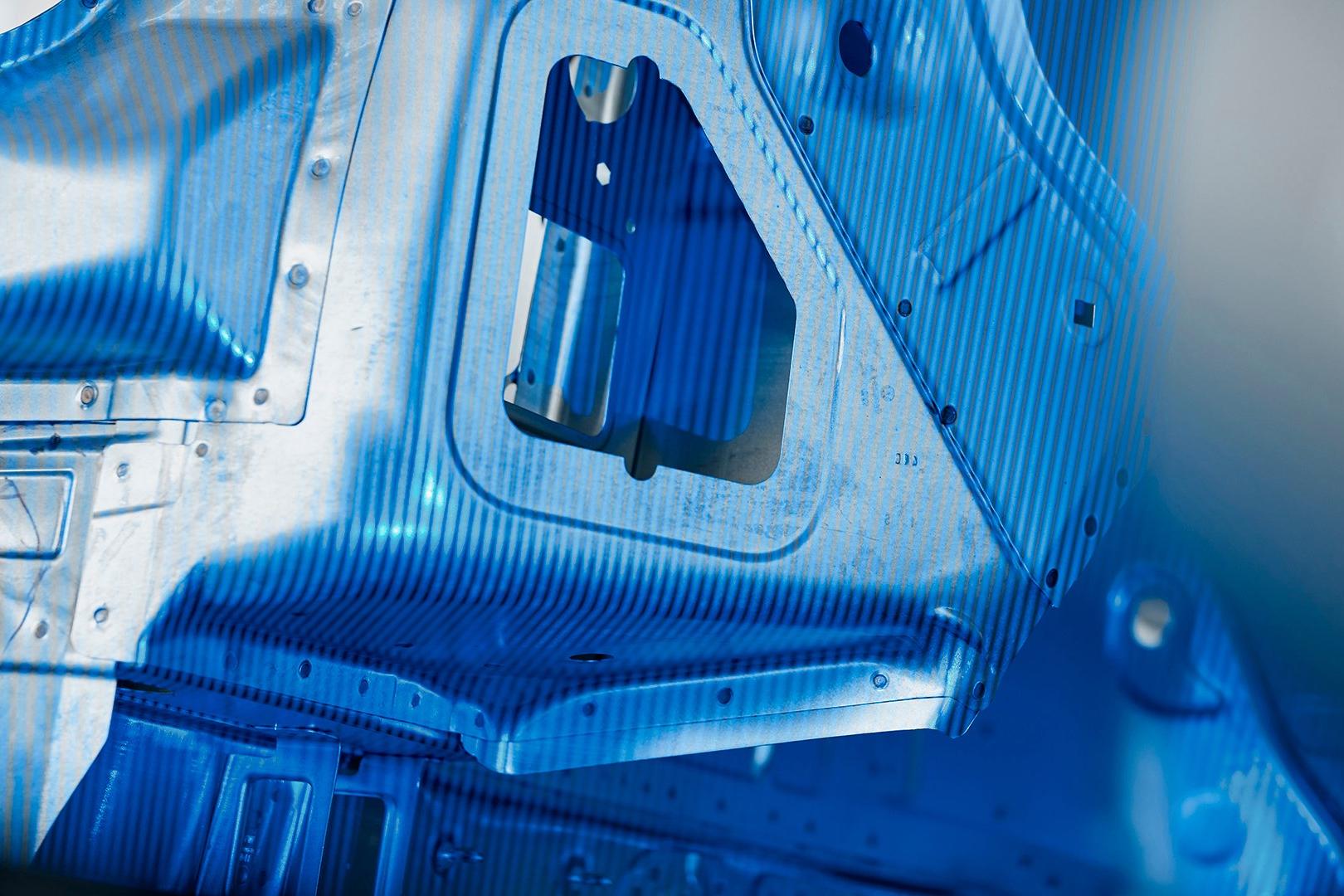

ZEISS ATOS LRX jest wykorzystywany w procesie projektowania pojazdów do digitalizacji powierzchni np. modeli glinianych. Dzięki dużemu obszarowi pomiarowemu sensor pozwala na szybkie porównanie danych nominalnych z danymi aktualnymi. System umożliwia także szybkie skanowanie 3D pojazdów w trakcie testów zderzeniowych.
Przemysł stoczniowy

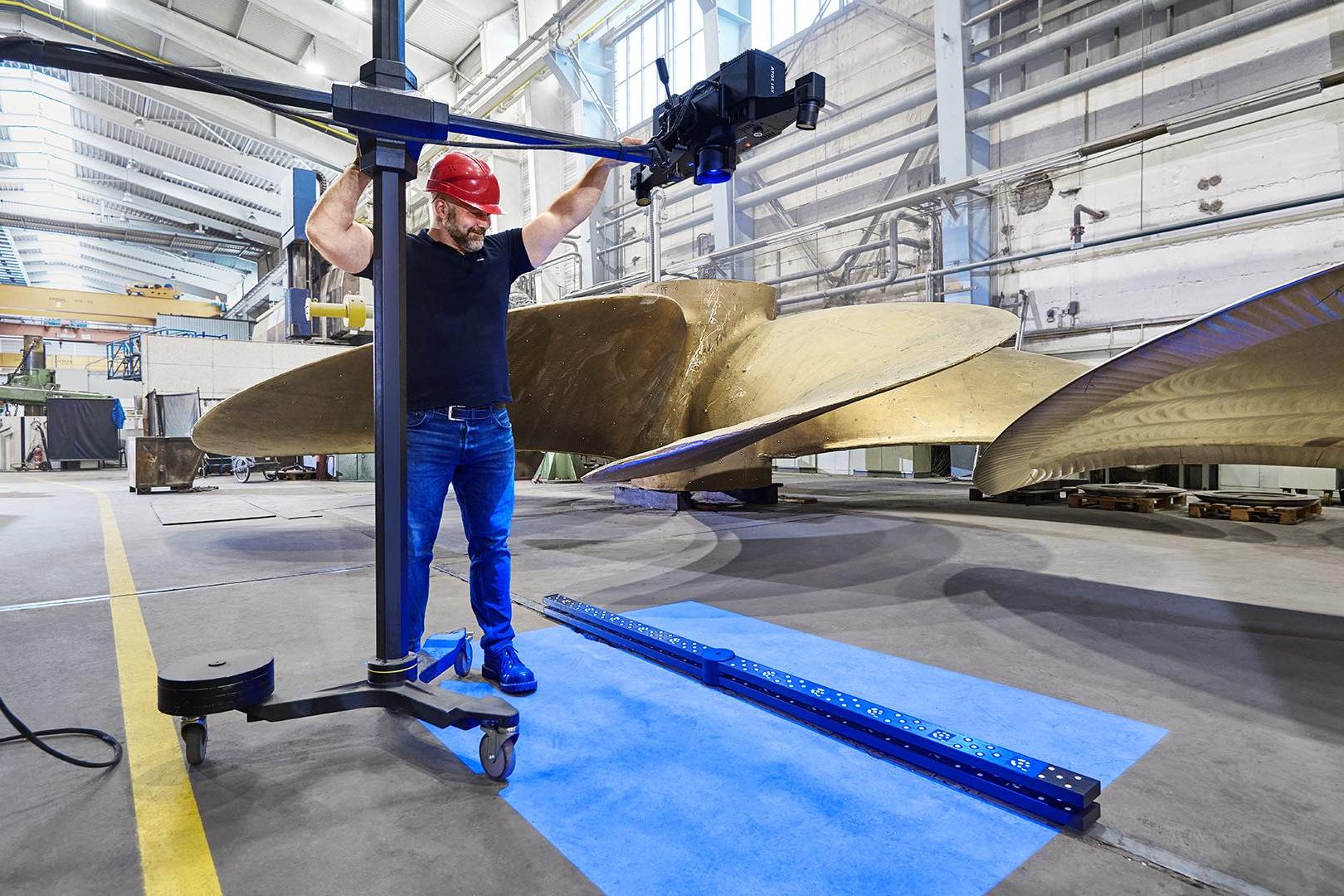

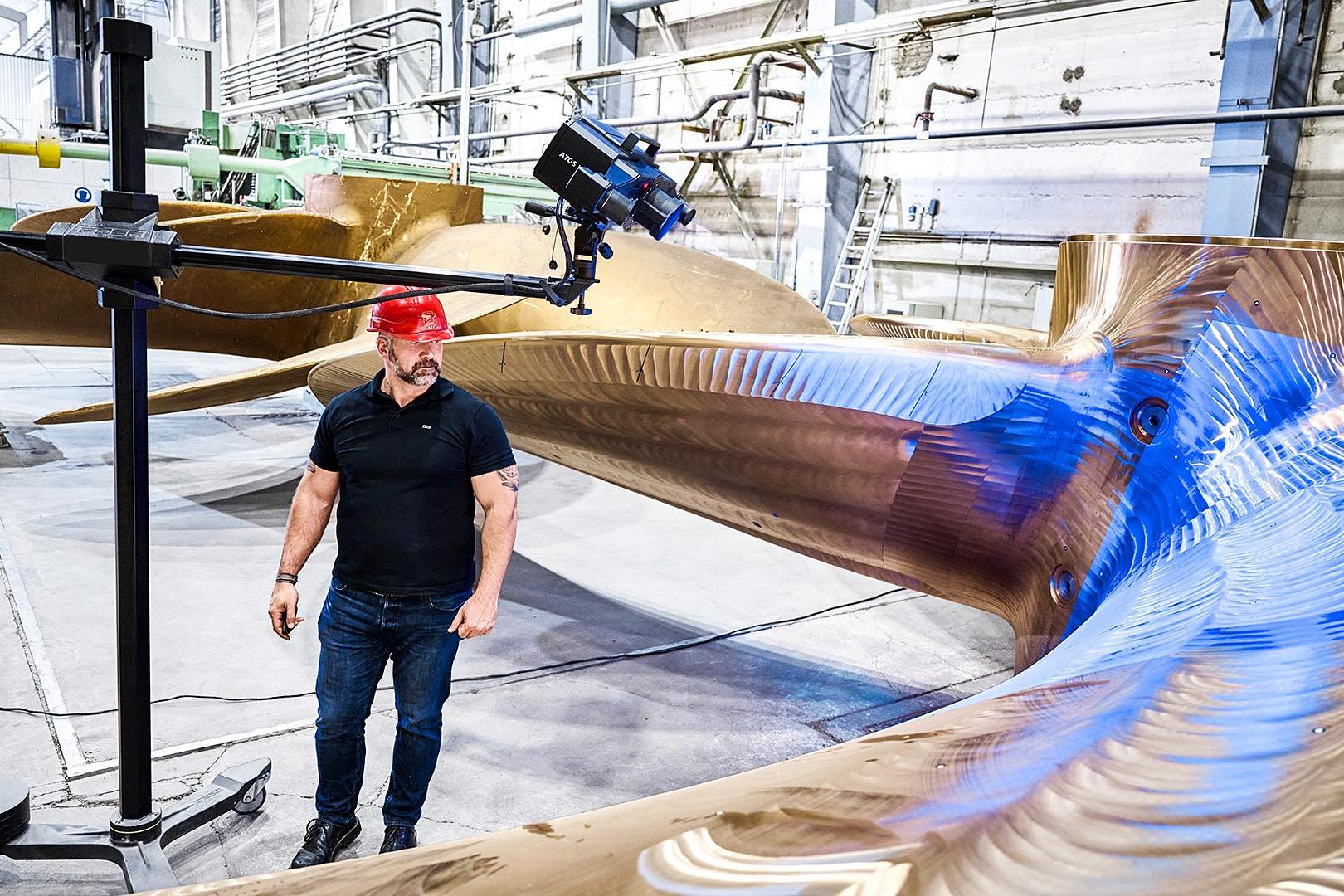

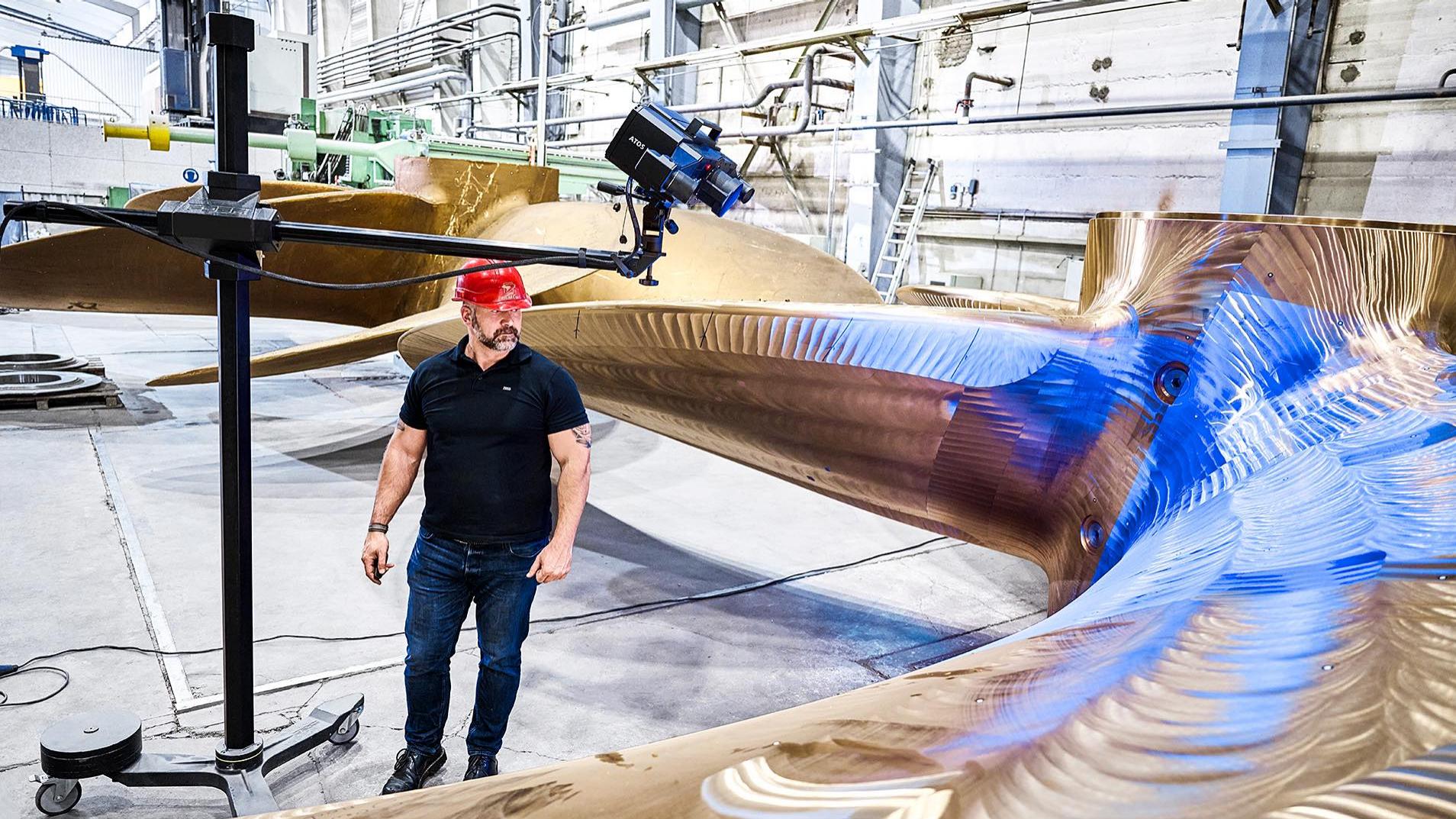

Skaner 3D umożliwia digitalizację całej powierzchni śruby napędowej statku wodnego oraz dostarcza kluczowe informacje dla procesu konserwacji i naprawy o np. uszkodzeniu kadłuba statku.
Produkcja narzędzi i inżynieria mechaniczna

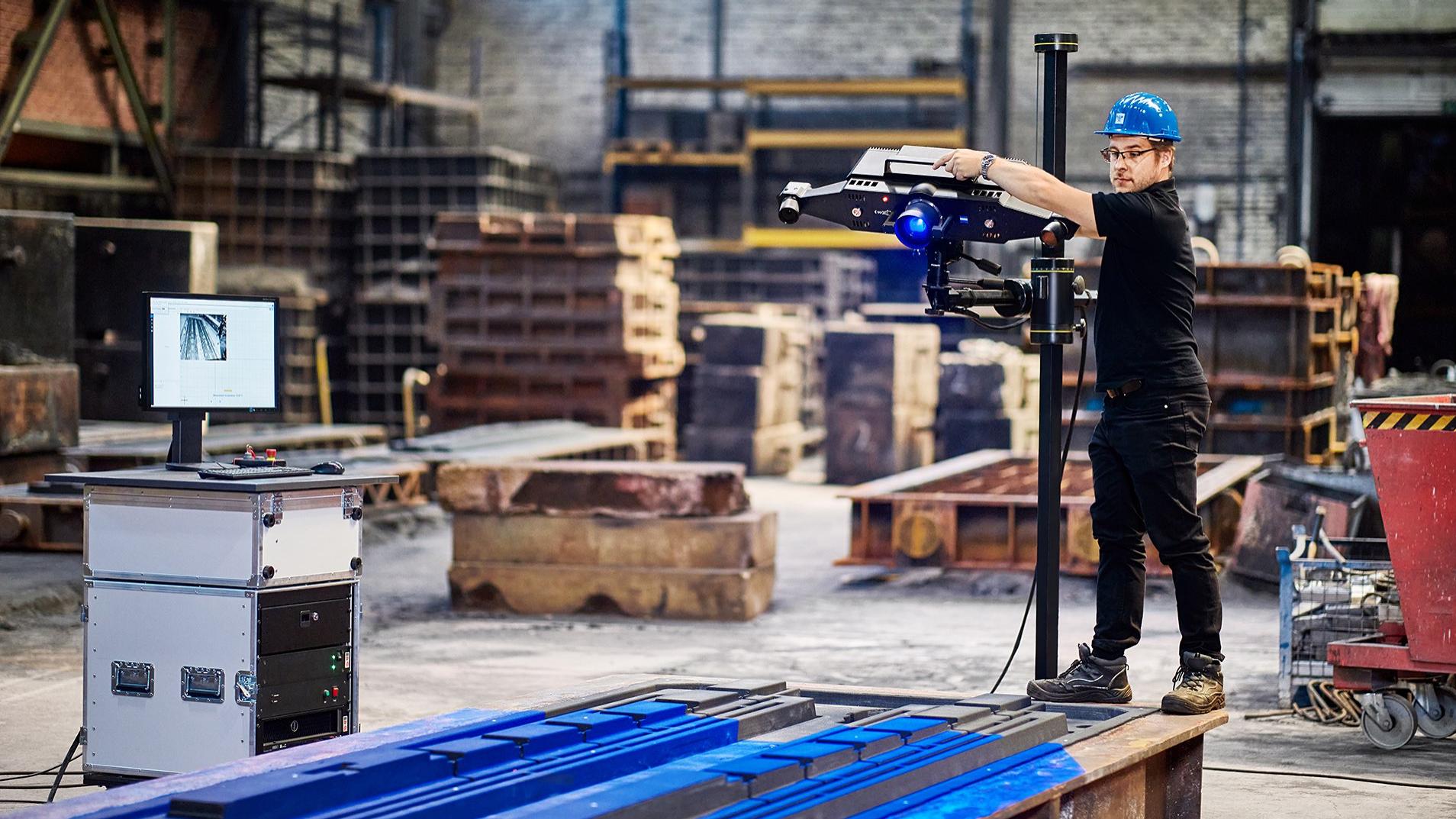

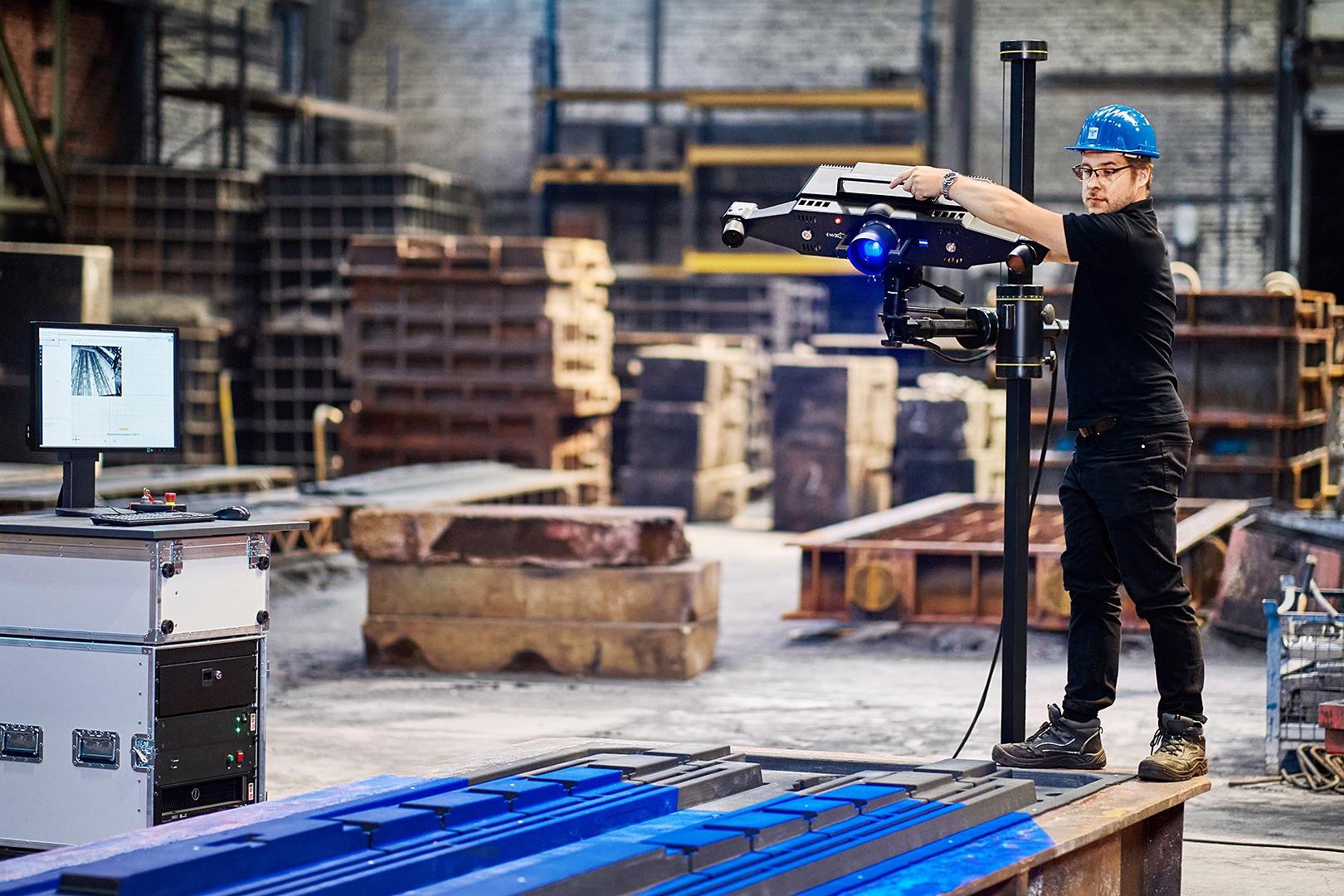

ZEISS ATOS LRX optymalizuje procesy projektowania części i narzędzi. Sensor umożliwia digitalizację modeli, połówek form, czy odlewanych półfabrykatów narzędzi formujących w wysokiej rozdzielczości. W inżynierii mechanicznej skaner 3D pozwala przyspieszyć kontrolę jakości dużych spawanych podzespołów.
Energetyka wiatrowa

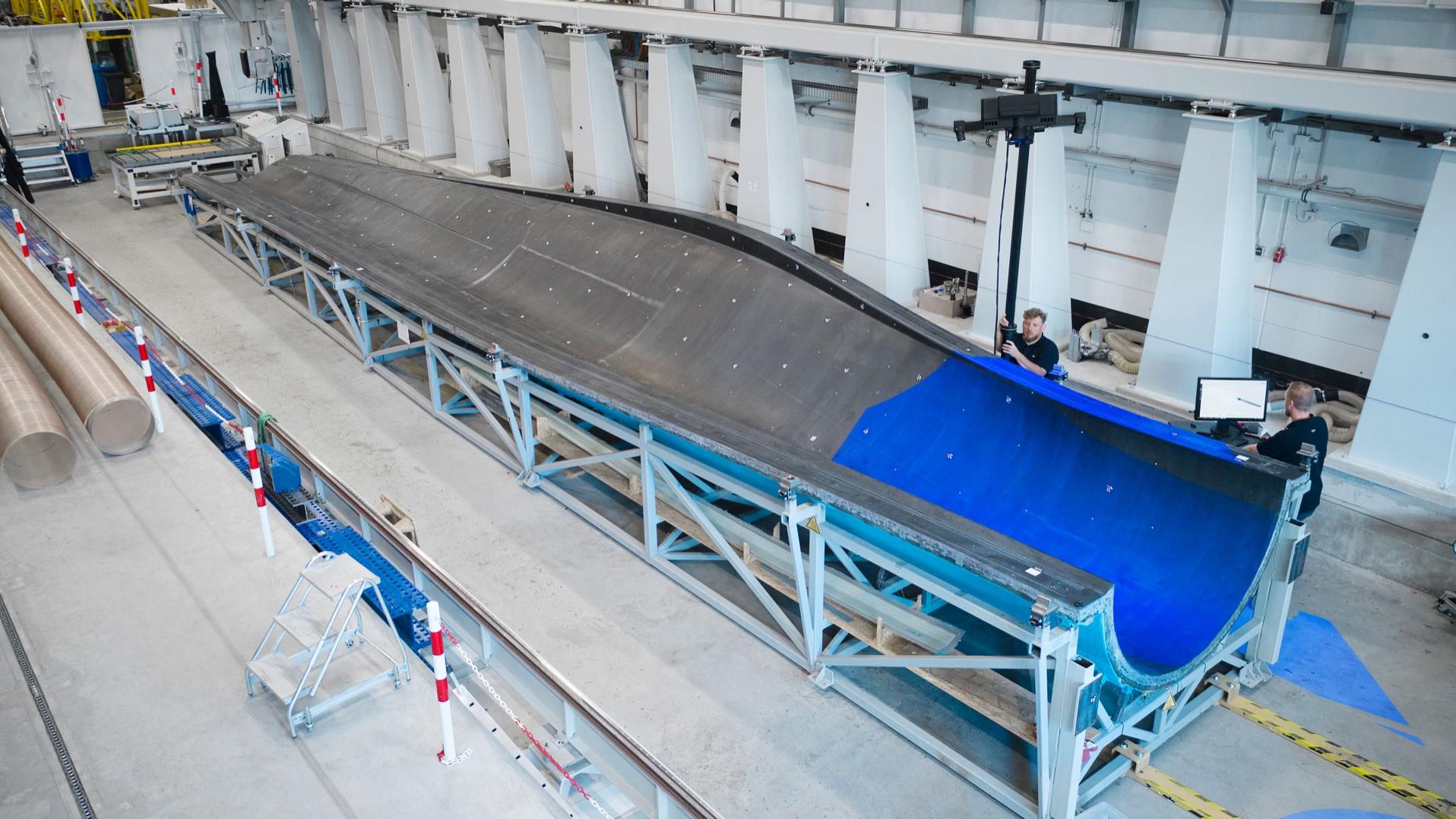

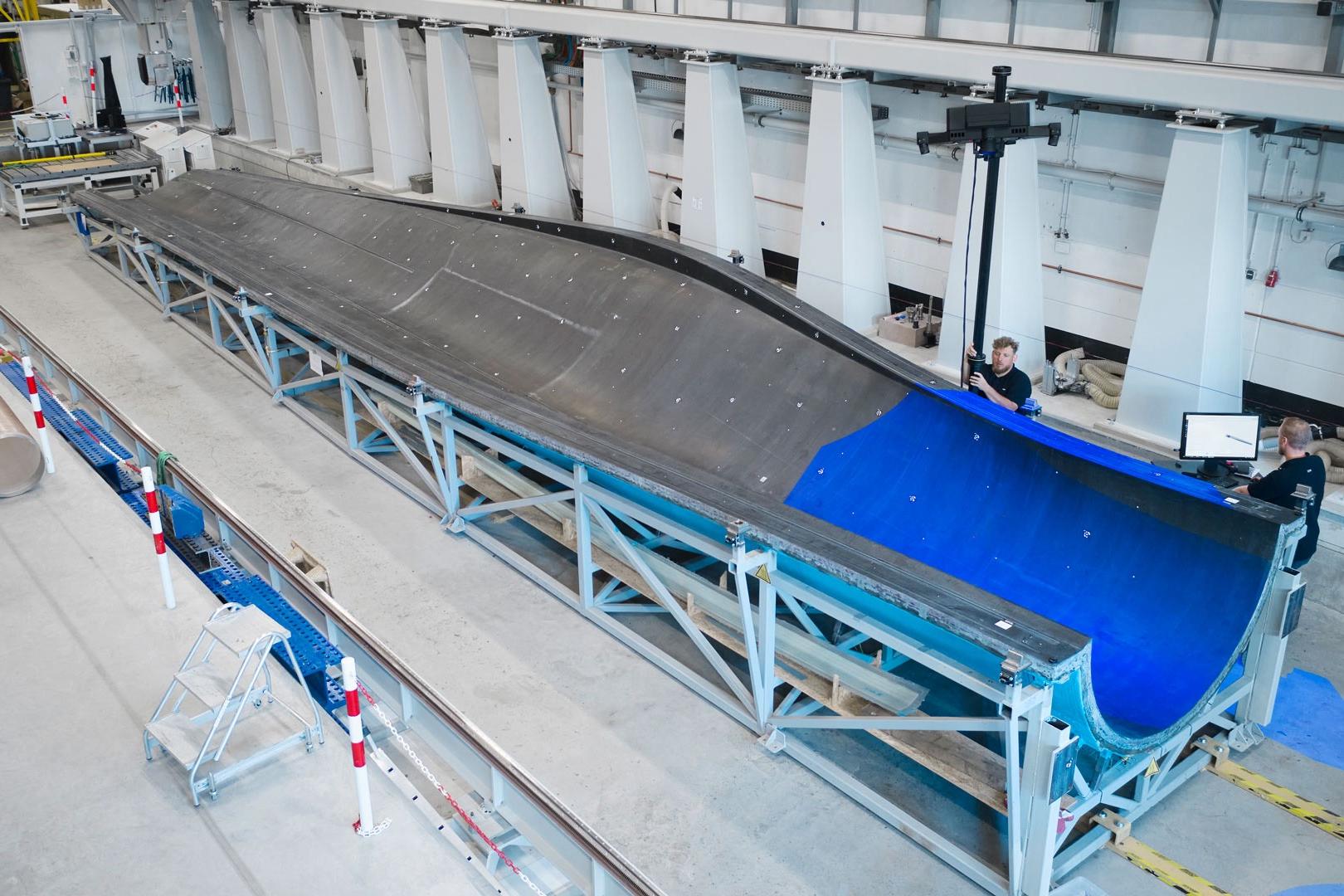

ZEISS ATOS LRX świetnie sprawdza się w procesach projektowania oraz produkcji turbin wiatrowych przechwytując dane powierzchni łopatek wirnika, form, a także obudów turbin wiatrowych.


      Doświadczenia klienta: Siempelkamp Gießerei

    Niemiecka odlewnia Siempelkamp Gießerei we współpracy z ZEISS zainstalowała największą na świecie celę pomiarową z robotem do pomiarów bezstykowych. Sercem celi pomiarowej jest skaner 3D ZEISS ATOS LRX, który został opracowany specjalnie pod kątem dużych obszarów pomiarowych i wymagających środowisk. Dzięki mocnemu laserowemu źródłu światła sensor dostarcza dane całej geometrii mierzonego obiektu w bardzo krótkim czasie.  Oprogramowanie automatycznie wizualizuje odchyłki całej powierzchni między aktualnymi współrzędnymi 3D a danymi CAD. Na podstawie tych informacji odlewnia może identyfikować, analizować i korygować odchyłki wpływające na jakość tak szybko, jak to możliwe.
