ARAMIS 3D Camera
System pomiarowy 3D

ARAMIS 3D Camera

Sensor 3D do badań przemysłowych

ARAMIS 3D Camera firmy ZEISS to optyczny system pomiarowy 3D o wysokiej rozdzielczości przeznaczony do pomiarów punktowych oraz całej geometrii. Dzięki wysokiej stabilności, niezawodności procesu i łatwości użytkowania system dobrze sprawdza się w zaawansowanych zastosowaniach w środowiskach przemysłowych i oferuje odpowiednie konfiguracje do szerokiego zakresu zadań testowych.​

  • Solidna konstrukcja do zastosowań przemysłowych
  • Wysoka rozdzielczość nawet w przypadku zadań testowych wysokiej prędkości
  • Gotowy do użycia
  • Oszczędność czasu w przygotowaniu testów
  • Optyczny przetwornik przemieszczenia i tensometr w jednym

Optyczny pomiar 3D odkształceń, deformacji i przemieszczeń

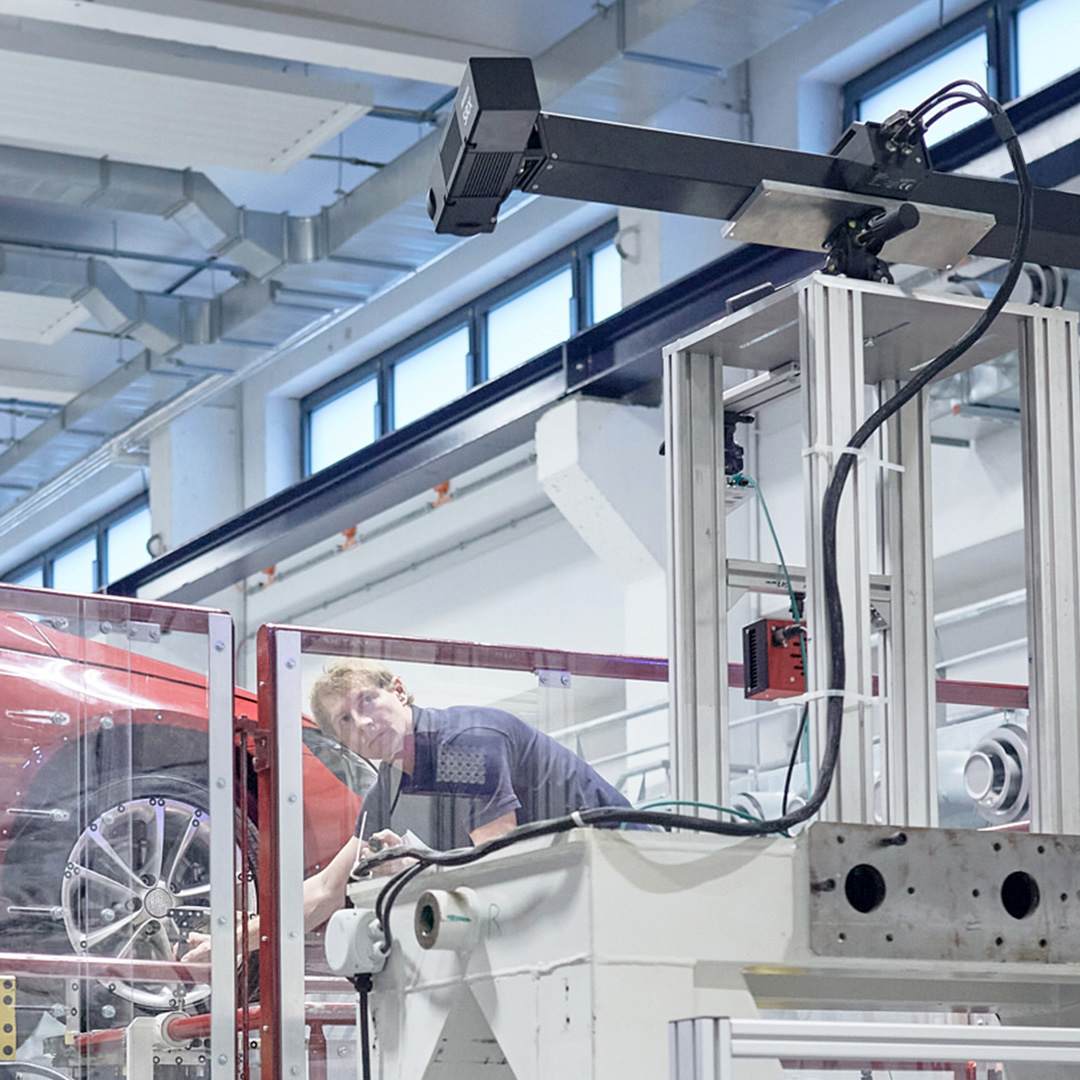

Gotowy do użycia

Gotowy do użycia

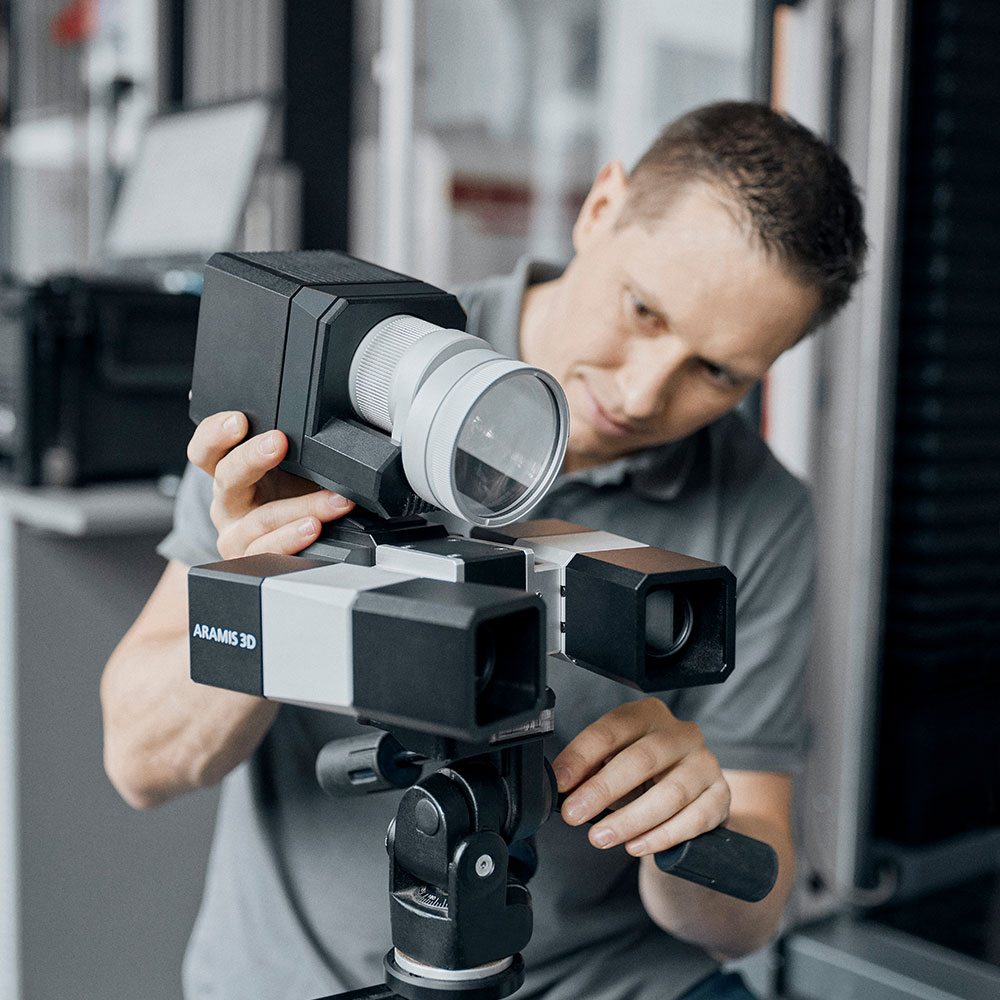

Solidna konstrukcja obudowy zapewnia stabilność systemu, jednocześnie zmniejszając potrzebę kalibracji sensora w zastosowaniach przemysłowych. Wymienny wspornik kamery oraz wstępnie ustawione i certyfikowane obiektywy umożliwiają szybkie dostosowanie objętości pomiarowych i zminimalizowanie czasu potrzebnego na konfigurowanie pomiaru.​

Wysoka rozdzielczość nawet dla zadań wysokiej prędkości

Wysoka rozdzielczość nawet dla zastosowań testowych wysokiej prędkości

Najnowocześniejsza technologia kamer z przetwornikami obrazu o wysokiej rozdzielczości zapewnia szczegółowe wyniki pomiarów (wysoka rozdzielczość przestrzenna). Oznacza to, że można mierzyć nie tylko małe odkształcenia, ale także lokalne efekty odkształcenia w dużych obszarach pomiarowych. Dzięki wariancie sensora ARAMIS 3D Camera, SRX, i szybkości częstotliwości zapisu wynoszącej 335 obrazów na sekundę, nawet procesy dynamiczne są rejestrowane w pełnej rozdzielczości, a uzyskiwane wyniki pomiarowe są wiarygodne i charakteryzują się wysokim poziomem szczegółowości.

Doskonała integracja z konfiguracją testową

Doskonała integracja z konfiguracją testową

Sterowanie sensorem za pośrednictwem ARAMIS Controller gwarantuje stabilną komunikację pomiędzy oprogramowaniem a sprzętem oraz umożliwia integrację sygnałów zewnętrznych z projektem pomiarowym ARAMIS. Wysoce precyzyjny protokół sieciowy PTPv2 zapewnia synchronizację czasową urządzeń wykorzystywanych podczas badania i gwarantuje wiarygodne wyniki pomiarów nawet w przypadku złożonych testów materiałów i komponentów.​

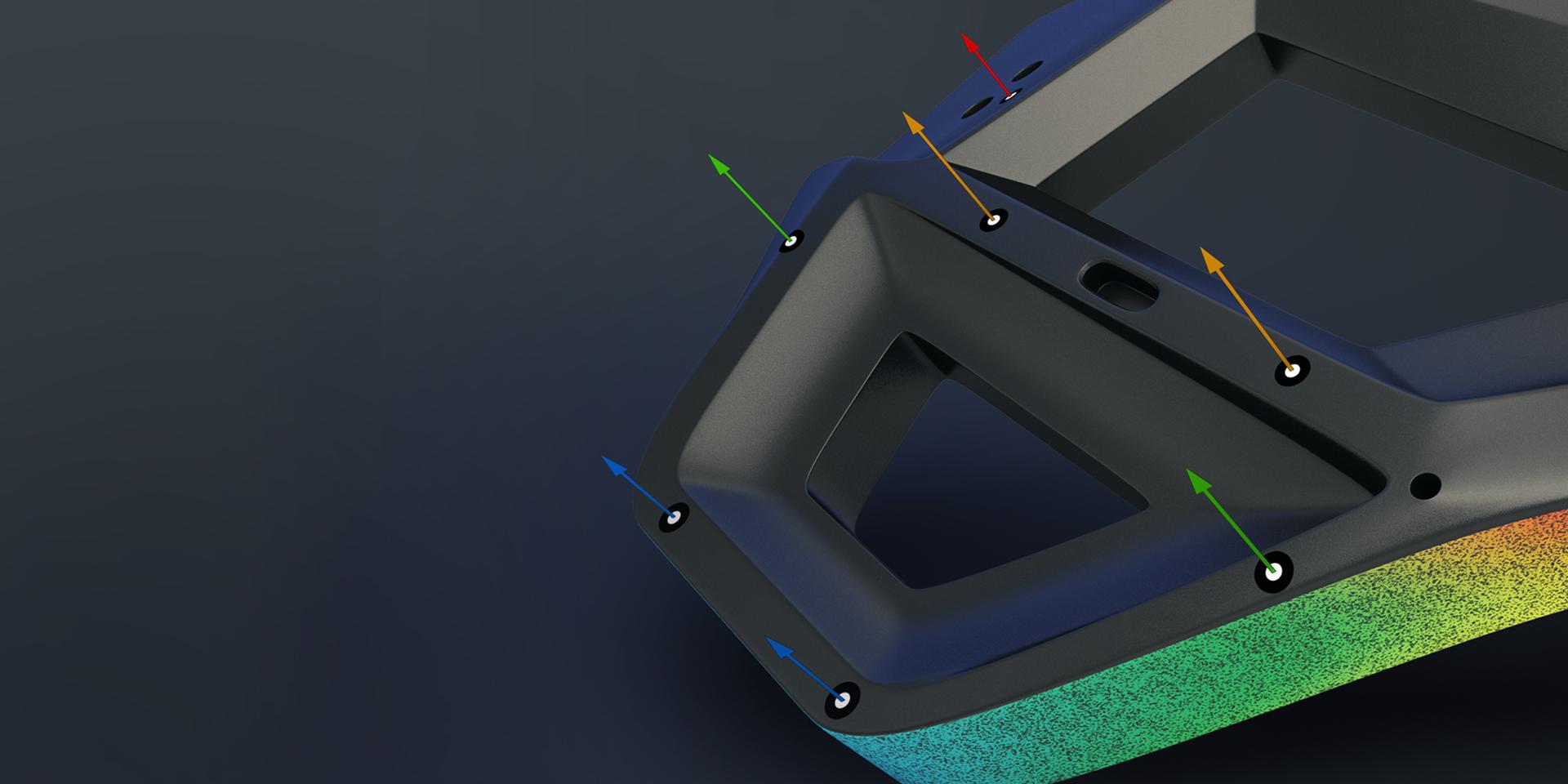

Cyfrowa korelacja obrazu i śledzenie punktów z ZEISS INSPECT Correlate

ZEISS INSPECT
ZEISS INSPECT Correlate

ZEISS INSPECT Correlate

Przemieszczenia i odkształcenia 3D w sekwencjach obrazów

Pomiar, analiza i raport pomiarowy ze spójnym przepływem danych: każdy system ARAMIS jest wyposażony w oprogramowanie ZEISS INSPECT Correlate, które wspiera Cię przez cały proces testowania. Wykorzystując algorytmy cyfrowej korelacji obrazu i śledzenia punktów, oprogramowanie dostarcza bardzo dokładne wyniki pomiarów zmian powierzchni w postaci odkształceń, przemieszczeń czy prędkości.

Systemy ARAMIS 3D Camera

ARAMIS 3D Camera 12M

ARAMIS 3D Camera 12M

Sensor do szerokiego zakresu zadań testowych

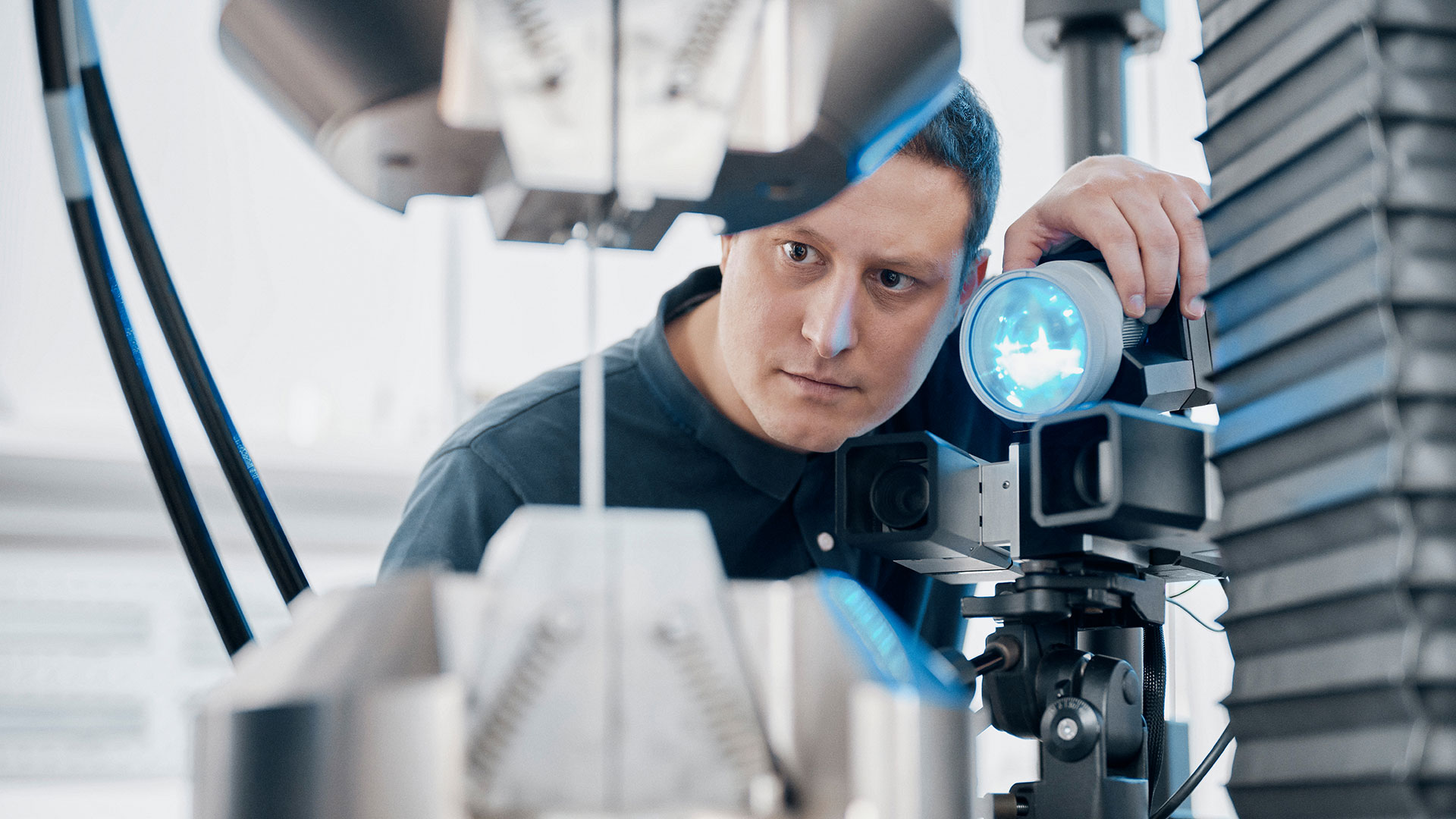

ARAMIS 3D Camera 12M jest odpowiedni do zastosowań w badaniach quasi-statycznych, od małych próbek materiałów po duże elementy konstrukcyjne. Dzięki rozdzielczości 12 megapikseli i maksymalnej częstotliwości zapisu obrazu wynoszącej 25 kl./s przy pełnej rozdzielczości sensor zapewnia, na przykład, odpowiednią wydajność do niezawodnego określenia parametrów materiałowych czy rejestracji i oceny prób zginania skrzydeł samolotów.

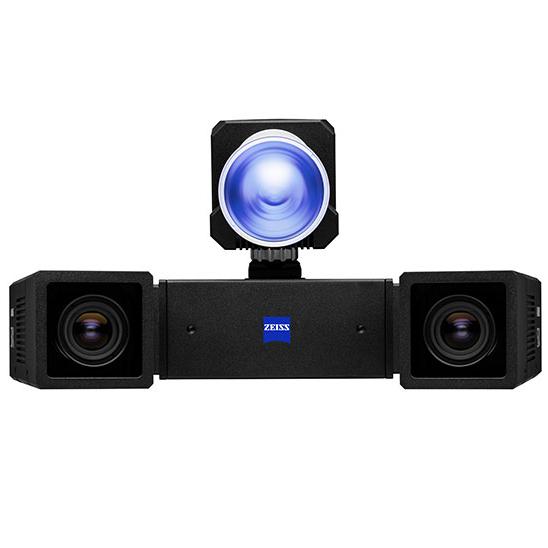

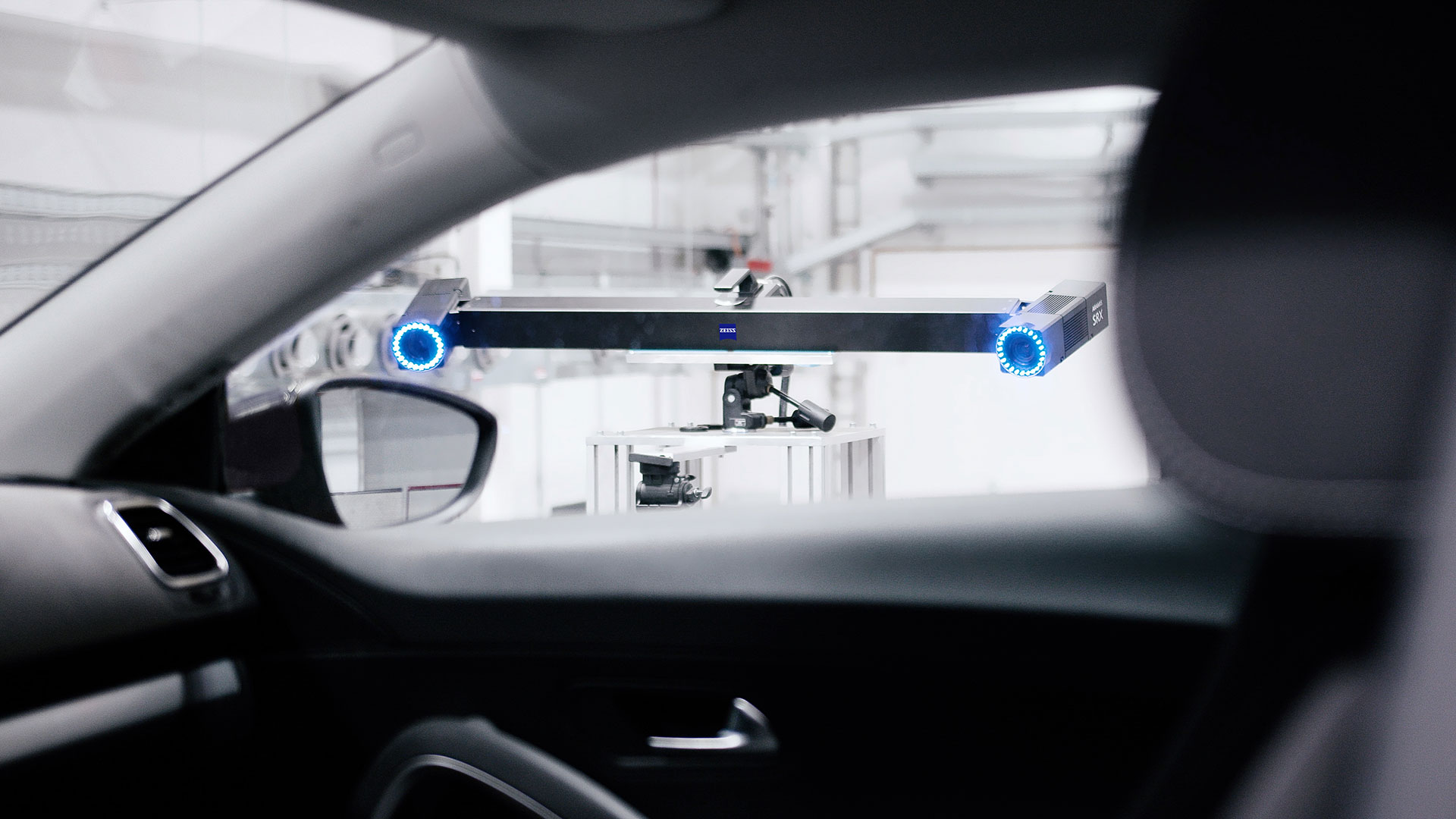

ARAMIS SRX

ARAMIS SRX

Sensor do zaawansowanych zastosowań

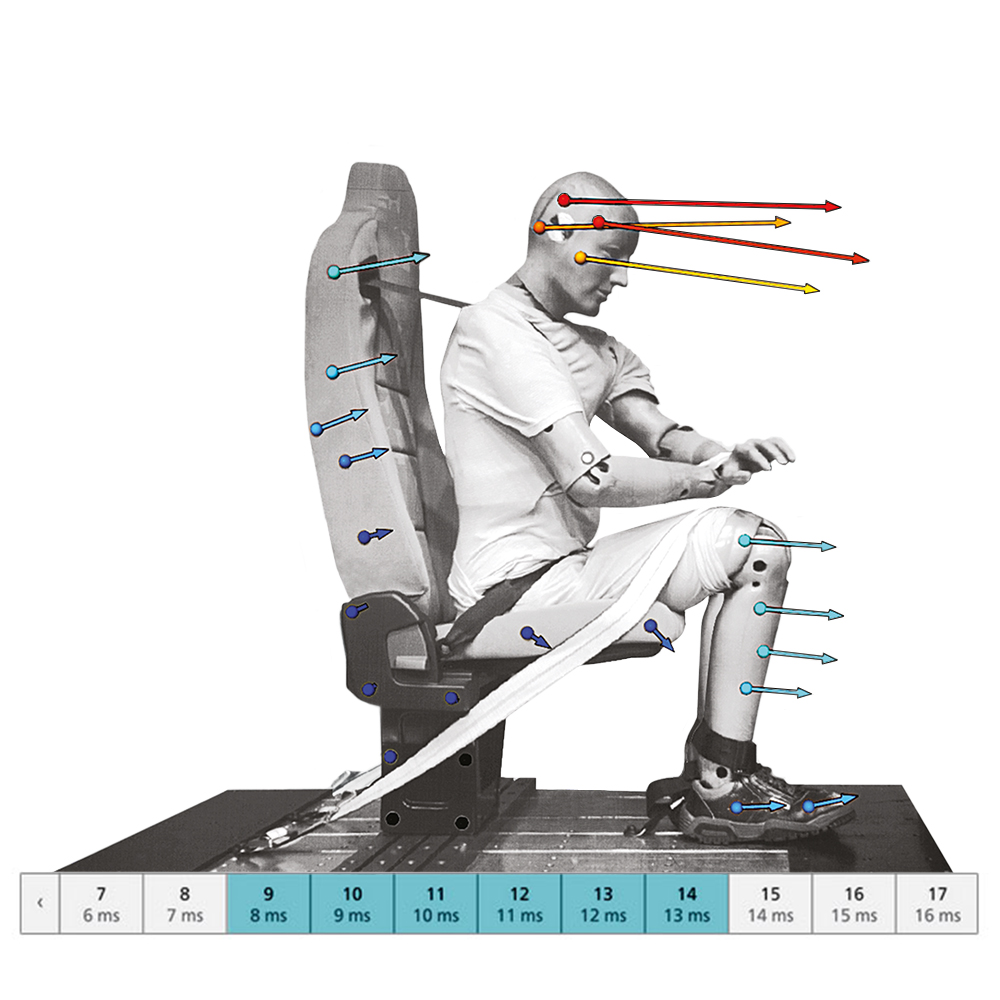

ARAMIS SRX to system kamer 3D o wysokiej rozdzielczości przeznaczony do wymagających zadań pomiarowych, które wymagają zarówno szczegółowej rejestracji zdarzenia w czasie jak i możliwości analizy efektów lokalnych. Dzięki szybkości rejestrowania obrazu wynoszącej 335 obrazów na sekundę przy pełnej rozdzielczości sensor jest odpowiedni między innymi do pomiaru 3D przemieszczeń, obrotów, prędkości i przyspieszeń w testach zderzeniowych.

Wąskopasmowe niebieskie światło umożliwia odfiltrowanie zakłócającego światła otoczenia podczas akwizycji obrazów. Źródła światła zapewniają optymalne oświetlenie i krótkie czasy ekspozycji dla wszystkich obszarów pomiarowych: od 10 mm x 10 mm do 5 m x 5 m.

Spełnia wszystkie wymagania

Blue Light Technology

Spełnia wszystkie wymagania
Tracking Spots dla większych obszarów pomiarowych

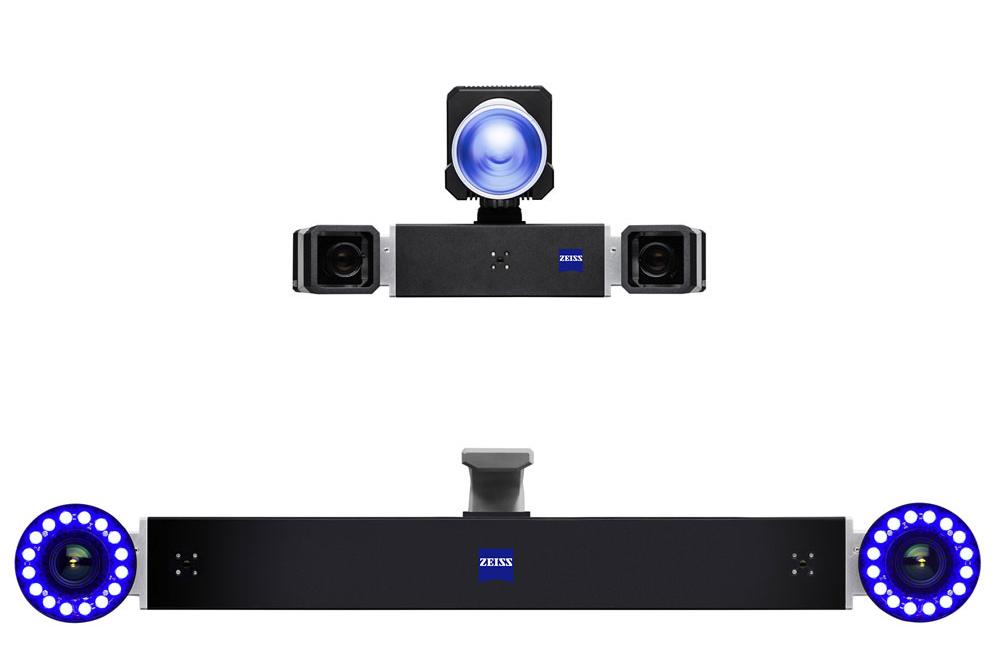

Oświetlenie pierścieniowe służy do oświetlania dużych obszarów o wymiarach do 5 m x 5 m i sprawdza się w szczególności do punktowych pomiarów 3D przemieszczeń, obrotów, prędkości i przyspieszeń. Konfiguracja dwóch źródeł światła i markerów punktów referencyjnych umożliwia nawet badania wysokiej prędkości z czasem ekspozycji na poziomie mikrosekund.

Projektor światła dla mniejszych obszarów pomiarowych

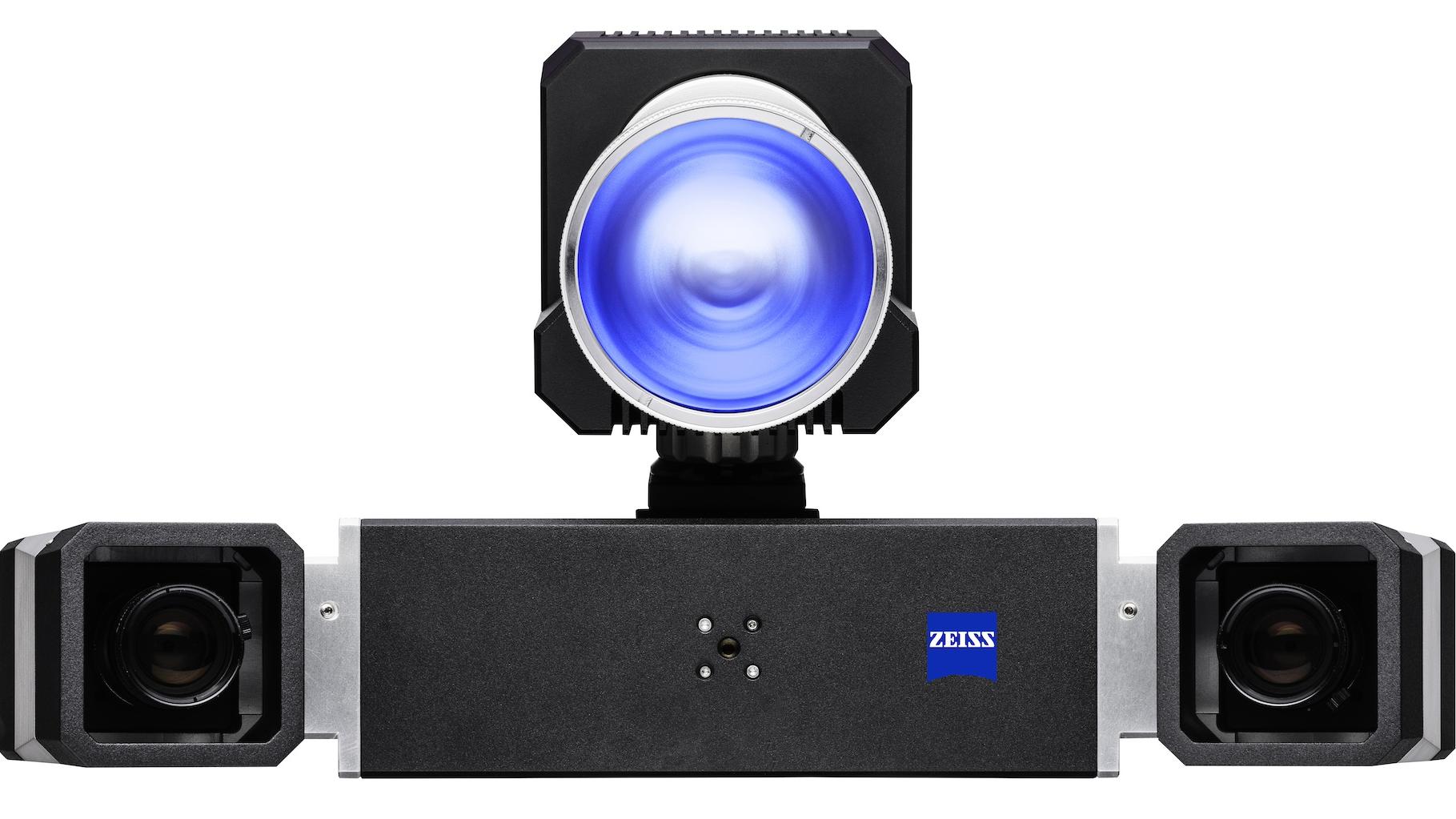

Projektor światła wykorzystywany jest w przypadku obszarów pomiarowych o wymiarach do 500 mm x 500 mm i można go szybko i łatwo dostosować do różnych obszarów oświetlenia. Blue Light Technology zapewnia precyzyjne pomiary w różnych środowiskach testowych.

Branże

Inżynieria samochodowa

Inżynieria samochodowa

Niezależnie od tego, czy chodzi o elektromobilność, lekką konstrukcję, czy rozwój tradycyjnych pojazdów: dzięki danym pomiarowym 3D generowanym przez ARAMIS producenci OEM i dostawcy mogą niezawodnie spełniać wysokie wymagania dotyczące bezpieczeństwa, funkcjonalności i żywotności komponentów.

Lotnictwo

Lotnictwo

W sektorze lotniczym ARAMIS stał się niezbędnym systemem pomiarowym do charakteryzowania wszystkich rodzajów materiałów, testowania prototypów oraz oceny stabilności komponentów i części konstrukcyjnych.

Elektronika

Elektronika

ARAMIS oferuje dokładnie tę przewagę konkurencyjną, której firmy potrzebują w tak szybko zmieniającej się branży:
większą wydajność w procesie rozwoju produktu w połączeniu z fundamentalną wiedzą ekspercką na temat materiałów i części.


Technologia medyczna

Technologia medyczna

Optyczna technika pomiarów 3D dostarcza cenne informacje podczas badań nowych materiałów, a także w rozwoju implantów ortopedycznych i produktów sportowych.

Energetyka

Energetyka

ARAMIS dostarcza precyzyjne dane pomiarowe dotyczące odkształceń, przemieszczeń i deformacji, które przedsiębiorstwa produkujące energię mogą wykorzystać do optymalizacji swoich systemów i zapewnienia bezpiecznej pracy.

Inżynieria lądowa

Optyczna technika pomiarowa znajduje szerokie zastosowanie w inżynierii lądowej. Wspiera badaczy w pozyskiwaniu wyników pomiarowych szybciej, bardziej niezawodnie i przy niższych kosztach.

Obszary zastosowań

Charakterystyka materiału

Charakterystyka materiału

Precyzyjne wyniki pomiarowe całej geometrii generowane przez ARAMIS pozwalają zwiększyć dokładność parametrów materiałowych. Istniejące metody oceny są optymalizowane i stają się bardziej niezawodne, np. wyznaczanie granicznych krzywych płynięcia i tłoczenia. Niektóre testy materiałowe są możliwe tylko dzięki temu, że pomiary ARAMIS są przeprowadzane bezstykowo, a wyniki charakteryzują się wysoką rozdzielczością przestrzenną. Są one wykorzystywane na przykład w próbach rozciągania, ścinania, ściskania i trzypunktowego zginania, a także w badaniach typu high-speed i temperaturowych.

Testowanie prototypów, komponentów i części konstrukcyjnych

Testowanie prototypów, komponentów i części konstrukcyjnych

ARAMIS jest wykorzystywany do analiz sztywności, analiz drgań, badań wytrzymałości zmęczeniowej i testów zderzeniowych. Wyniki pomiarów stanowią podstawę do określenia prognozy żywotności produktu czy obciążenia granicznego oraz optymalizacji geometrii. Podczas testu obciążeniowego system rejestruje rzeczywistą geometrię komponentu, w tym nieliniowe zachowanie deformacji i umożliwia bezpośrednie porównanie z danymi MES.

Walidacja symulacji numerycznych

Walidacja symulacji numerycznych

Sensory ARAMIS dostarczają informacje na temat właściwości materiałów, deformacji komponentów oraz warunków brzegowych konfiguracji testowych. Są one parametrem wejściowym dla modeli symulacyjnych, a także zmiennymi porównawczymi do optymalizacji i walidacji. Oprogramowanie umożliwia import danych MES z programów ABAQUS, PAMSTAMP, LS-DYNA i ANSYS, AUTOFORM oraz ich bazowanie 3D w przestrzeni i względem danych pomiarowych.

Porównanie parametrów technicznych

ARAMIS 3D Camera 12M
ARAMIS 3D Camera 12M
ARAMIS SRX
ARAMIS SRX

Rozdzielczość kamery

4096 x 3000 pikseli

4096 x 3068 pikseli

Szybkość klatek (kl./s)

25 kl./s przy pełnej rozdzielczości
43 kl./s przy 2496×2096 pikseli (tryb 5M)
75 kl./s przy 1/3 wysokości obrazu
100 kl./s przy 2048×1500 pikseli (tryb binningu)
150 kl./s przy 1/6 wysokości obrazu

Wykorzystanie pamięci RAM komputera stacjonarnego
75 kl./s przy pełnej rozdzielczości
115 kl./s przy 2/3 wysokości obrazu
230 kl./s przy 1/3 wysokości obrazu
480 kl./s przy 1/6 wysokości obrazu
490 kl./s w formacie HD (1920 × 1000)

Wykorzystanie wewnętrznej pamięci RAM (8 GB)
335 kl./s przy pełnej rozdzielczości
500 kl./s przy 2/3 wysokości obrazu
1000 kl./s przy 1/3 wysokości obrazu
2000 kl./s przy 1/6 wysokości obrazu
1000 kl./s w formacie HD (1920 × 1000)

Objętość pomiarowa
Długość x szerokość (mm)



35 x 25 mm do 5000 x 4000 mm

70 x 50 mm do 5100 x 4200 mm
