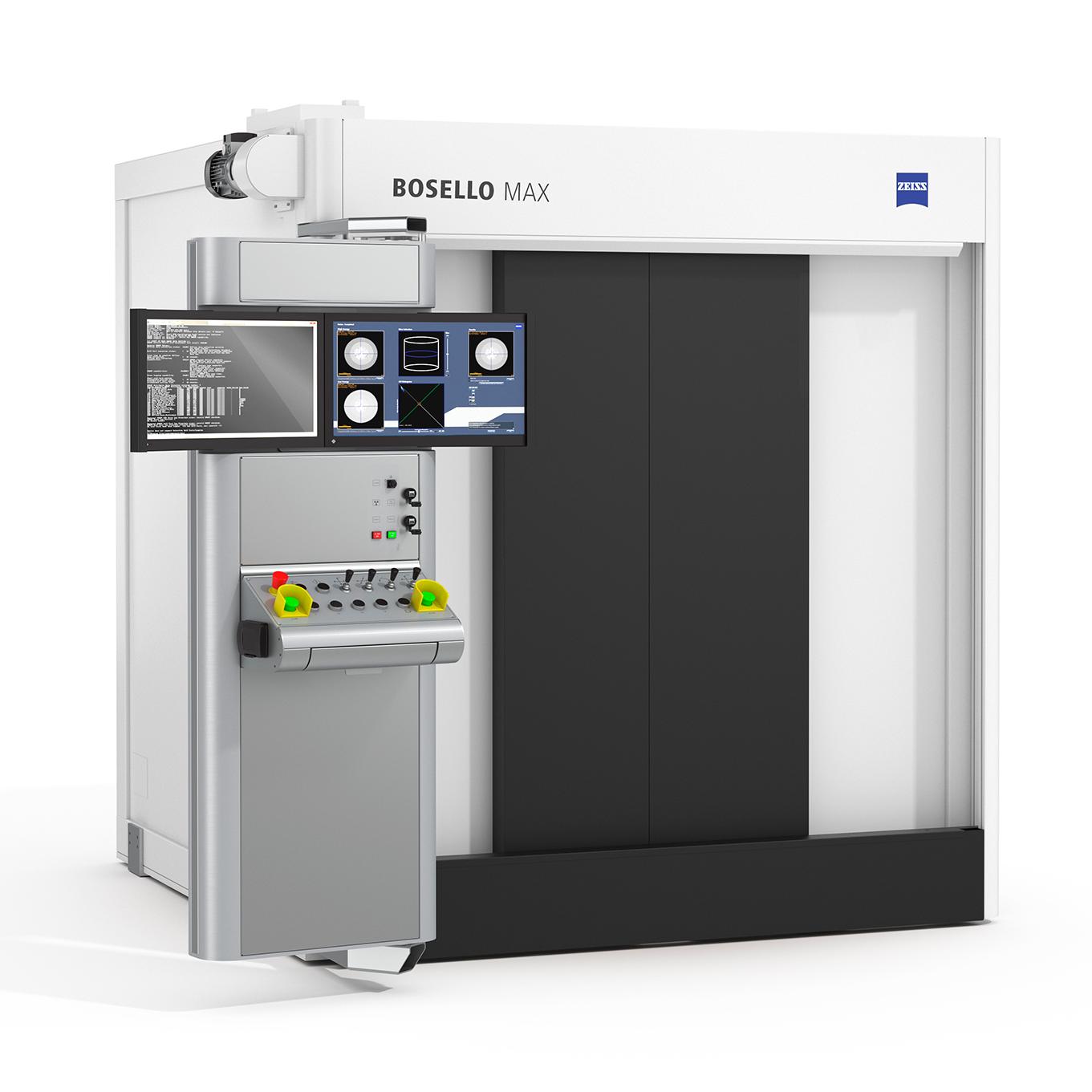

ZEISS BOSELLO MAX

Jeden system, wiele zastosowań

ZEISS BOSELLO MAX to konfigurowalne rozwiązanie rentgenowskie 2D do wykrywania wad w środowisku produkcyjnym. Nasze autorskie algorytmy przetwarzania obrazu oraz funkcjonalność tomografii komputerowej umożliwiają detekcję wad oraz pełną analizę różnych odlewów. Niezawodna technologia rentgenowska 2D zapewnia wysoką ostrość obrazów i umożliwia kontrolę jakości szerokiej gamy obrabianych części – nawet w najtrudniejszych warunkach.

Przyjazny dla użytkownika interfejs do manualnej inspekcji rentgenowskiej 2D
Możliwość rozbudowy o funkcję tomografii komputerowej do tworzenia modeli 3D odlewów
Solidny i niezawodny system do pracy w trudnych warunkach przemysłowych


      Idealne rozwiązanie do inspekcji różnych odlewów

    Jeden system do wielu zastosowań - zaprojektowany do pracy w hali produkcyjnej dostarcza wysokiej jakości obrazy i jest wyposażony w stół obrotowy 360° dla łatwego załadunku oraz oprogramowanie do szybkiej oceny. System można rozbudować o funkcje automatycznej identyfikacji wad (Automatic Defect Recognition) i tomografii komputerowej 3D.

Zablokowana zawartość stron trzecich

Odtwarzacz wideo został zablokowany w związku z Twoimi preferencjami śledzenia. Aby zmienić ustawienia i odtworzyć wideo, kliknij poniższy przycisk i wyraź zgodę na użycie „funkcjonalnych” technologii śledzenia.

Wysoka precyzja: wyrównanie i kontrola lampy oraz detektora

Sterowana przez oprogramowanie koordynacja i wyrównanie między lampą a detektorem umożliwia precyzyjne pozycjonowanie i obsługę. Unikalna konfiguracja z wirtualnym ramieniem C oferuje jeszcze większą niezawodność pracy.
Wysoka elastyczność: idealne dopasowanie do Twoich potrzeb

ZEISS BOSELLO MAX jest dostępny w wielu wersjach i konfiguracjach, m.in. dla różnych zakresów mocy promieniowania rentgenowskiego i wielkości kabiny. System można dopasować do każdego zastosowania - od małych i lekkich stopów po duże i gęste części.
Solidna konstrukcja: przystosowana do środowiska przemysłowego

Dzięki solidnej konstrukcji ZEISS BOSELLO MAX doskonale sprawdza się w środowisku produkcyjnym. Kabina jest całkowicie samowystarczalna, a lekka konstrukcja umożliwia bezproblemowy transport oraz instalację.
Łatwy załadunek: dla wygodnego przenoszenia ciężkich części

ZEISS BOSELLO MAX

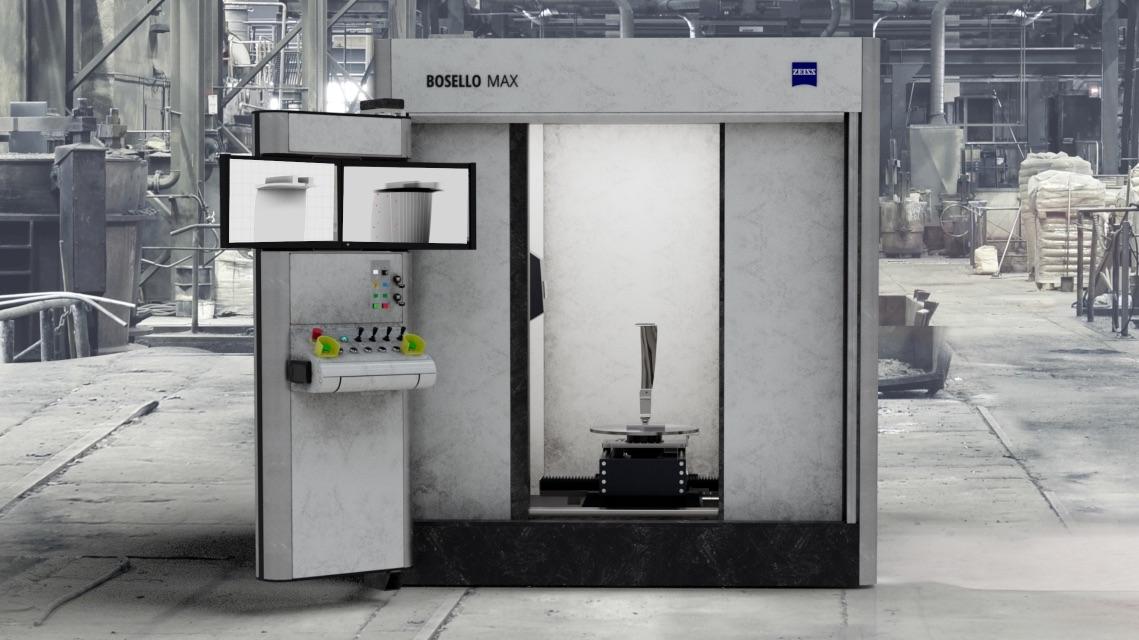

Poznaj wyjątkowe funkcje i zalety

Łatwy załadunek

Duże, podwójne drzwi przesuwne

Stół obrotowy częściowo wysuwany poza kabinę

Wygodne przenoszenie ciężkich części

Niezawodna i szybka inspekcja

Sterowana przez oprogramowanie koordynacja i wyrównanie między lampą a detektorem

Konfigurowalna metoda inspekcji dla wersji manualnej, CNC oraz automatycznej identyfikacji wad (ADR)

Najwyższa jakość obrazu

Autorskie algorytmy przetwarzania obrazu dla najlepszej jakości obrazu radioskopowego

Szeroki zakres filtrów i korekcja obrazu

Opcjonalne oprogramowanie do automatycznego rozpoznawania wad (ADR) dla niezawodnej, automatycznej inspekcji

Oszczędność miejsca

Kompaktowe wymiary podstawy 1700 x 1700 x 2200 mm

Uchylna, regulowana i ergonomiczna konsola zintegrowana z kabiną

Im mniejsza wymagana przestrzeń, tym mniejsze koszty utrzymania

Zastosowanie

System dopasowany do Twoich potrzeb

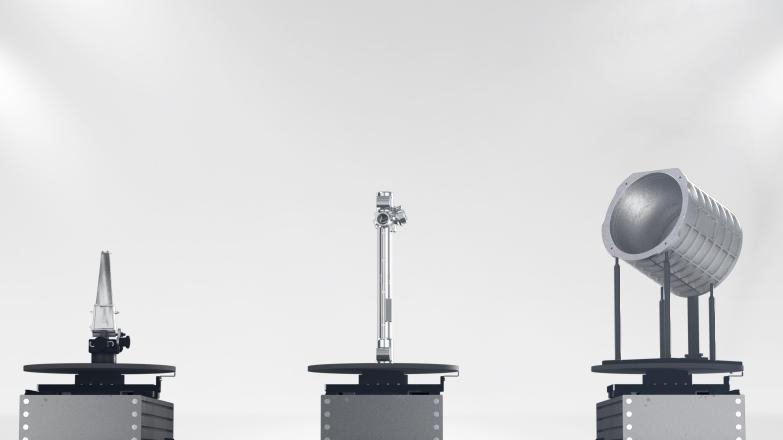

Do różnych części i gałęzi przemysłu

Od małych po duże części o niskiej lub wysokiej gęstości - dla każdej opcji istnieje odpowiednia konfiguracja ZEISS BOSELLO MAX, która spełni wszystkie Twoje potrzeby w zakresie zapewnienia jakości.

Główne gałęzie przemysłu

motoryzacyjny
lotniczy
odlewniczy
wydobywczy
pojazdy nowej generacji (NEV)

ZEISS BOSELLO MAX

Integracja ze środowiskiem produkcyjnym

ZEISS BOSELLO MAX można łatwo zintegrować z procesem produkcji zarówno w trybie at-line, jak i off-line. Dzięki solidnej konstrukcji, niewielkim rozmiarom, łatwemu transportowi i prostej instalacji system można umieścić niemal w dowolnym miejscu zakładu produkcyjnego.

Dane techniczne

Szeroka możliwość konfiguracji opcji oprogramowania i sprzętu

	ZEISS BOSELLO MAX 70.120 / 80.150 / 100.150 (200)
Wielkość części	małe/średnie/duże
Zajmowana powierzchnia	1700 x 1700 x 2200 – 2600 x 2600 x 2600 mm
Rozmiar detektora	8/10/16 cali
Max. napięcie lampy	160 – 450 kV (zależnie od rozmiaru kabiny)
Objętość pomiarowa (walec)	700 x 1200 – 1000 x 2000 mm
Max. waga części	80 – 250 kg (zależnie od rozmiaru kabiny)

Systemy ZEISS BOSELLO HEX i ZEISS BOSELLO MAX można rozbudować o opcję tomografii komputerowej

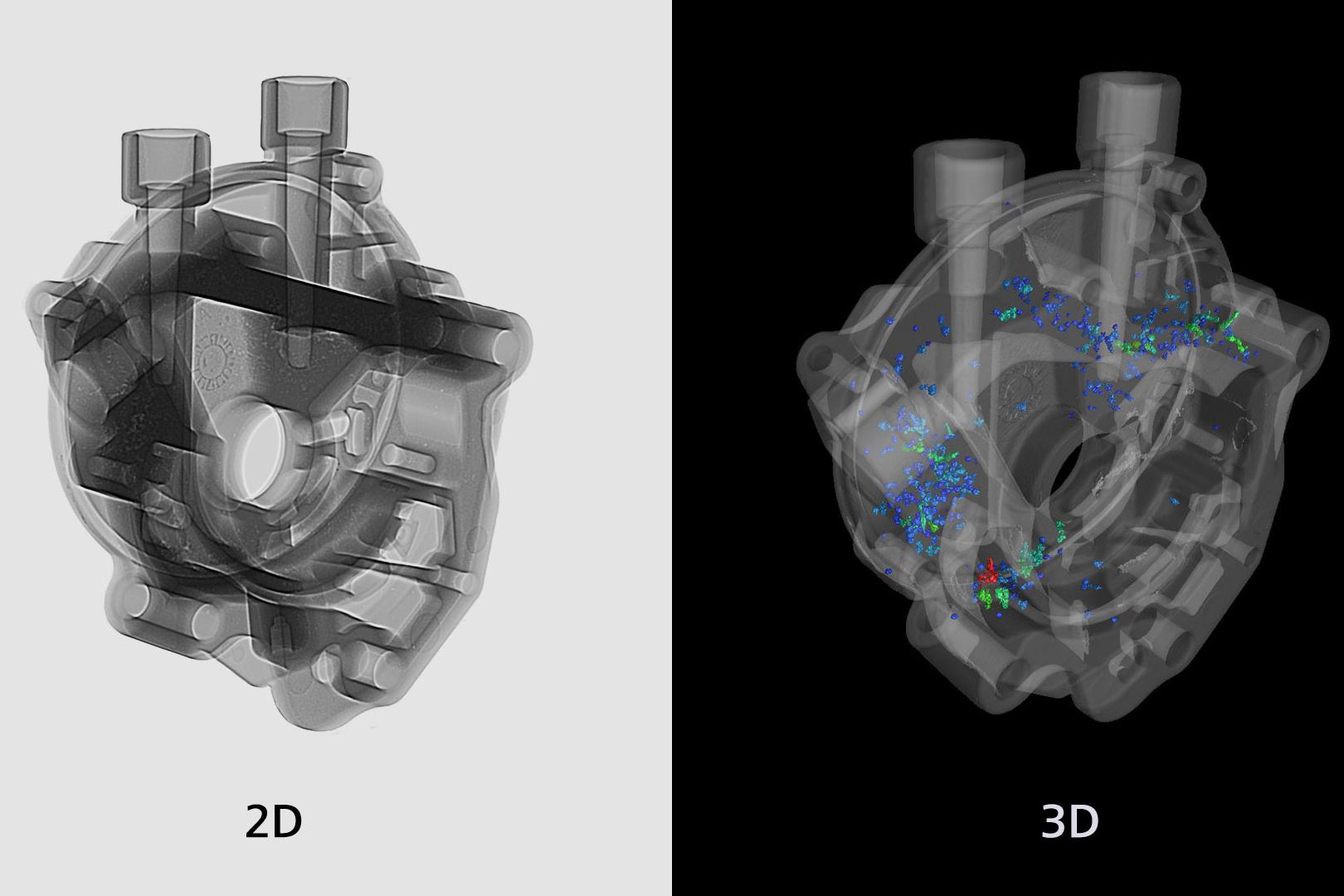

Opcja tomografii komputerowej

Wszystkie systemy ZEISS BOSELLO HEX i ZEISS BOSELLO MAX można rozbudować o funkcję tomografii komputerowej, która umożliwia rejestrowanie zestawów obrazów i generowanie modeli 3D odlewów. Opcja ta pozwala uzyskać więcej informacji o wykrytych wadach, w tym ich trójwymiarową objętość i położenie, w oprogramowaniu firm trzecich.


      Manualna inspekcja rentgenowska 2D

    Jedną z mocnych stron ZEISS BOSELLO MAX jest łatwość obsługi oprogramowania i manipulatora. System jest wyposażony tylko w jedno oprogramowanie do obsługi systemu, akwizycji obrazu i postprocessingu. Oprogramowanie zawiera bibliotekę wad referencyjnych, która wspiera ich szybką identyfikację.

Zablokowana zawartość stron trzecich

Odtwarzacz wideo został zablokowany w związku z Twoimi preferencjami śledzenia. Aby zmienić ustawienia i odtworzyć wideo, kliknij poniższy przycisk i wyraź zgodę na użycie „funkcjonalnych” technologii śledzenia.

Maszyna ZEISS BOSELLO MAX bardzo przypadła nam do gustu, ponieważ w porównaniu z innymi urządzeniami rentgenowskimi oferuje wyższą jakość oraz rozdzielczość obrazu.

Dr. Georg Dambauer Partner Zarządzający VMG Dambauer

Odlewy aluminiowe kontra precyzyjna technologia rentgenowska 2D

12.09.2022

10% szybszy czas inspekcji dzięki zastosowaniu precyzyjnej technologii rentgenowskiej 2D

VMG Dambauer zapewnia wysokiej jakości części do motocykli dzięki ZEISS BOSELLO MAX

Czytaj więcej

21.12.2021

Większa wydajność, zrównoważony rozwój i konkurencyjność dzięki lepszej kontroli odlewów

MRB Guss zapewnia jakość swoich odlewów żeliwnych szybciej i bardziej kompleksowo dzięki ZEISS BOSELLO MAX 450kV.

Czytaj więcej

Dowiedz się więcej od #measuringhero

Zablokowana zawartość stron trzecich

Odtwarzacz wideo został zablokowany w związku z Twoimi preferencjami śledzenia. Aby zmienić ustawienia i odtworzyć wideo, kliknij poniższy przycisk i wyraź zgodę na użycie „funkcjonalnych” technologii śledzenia.

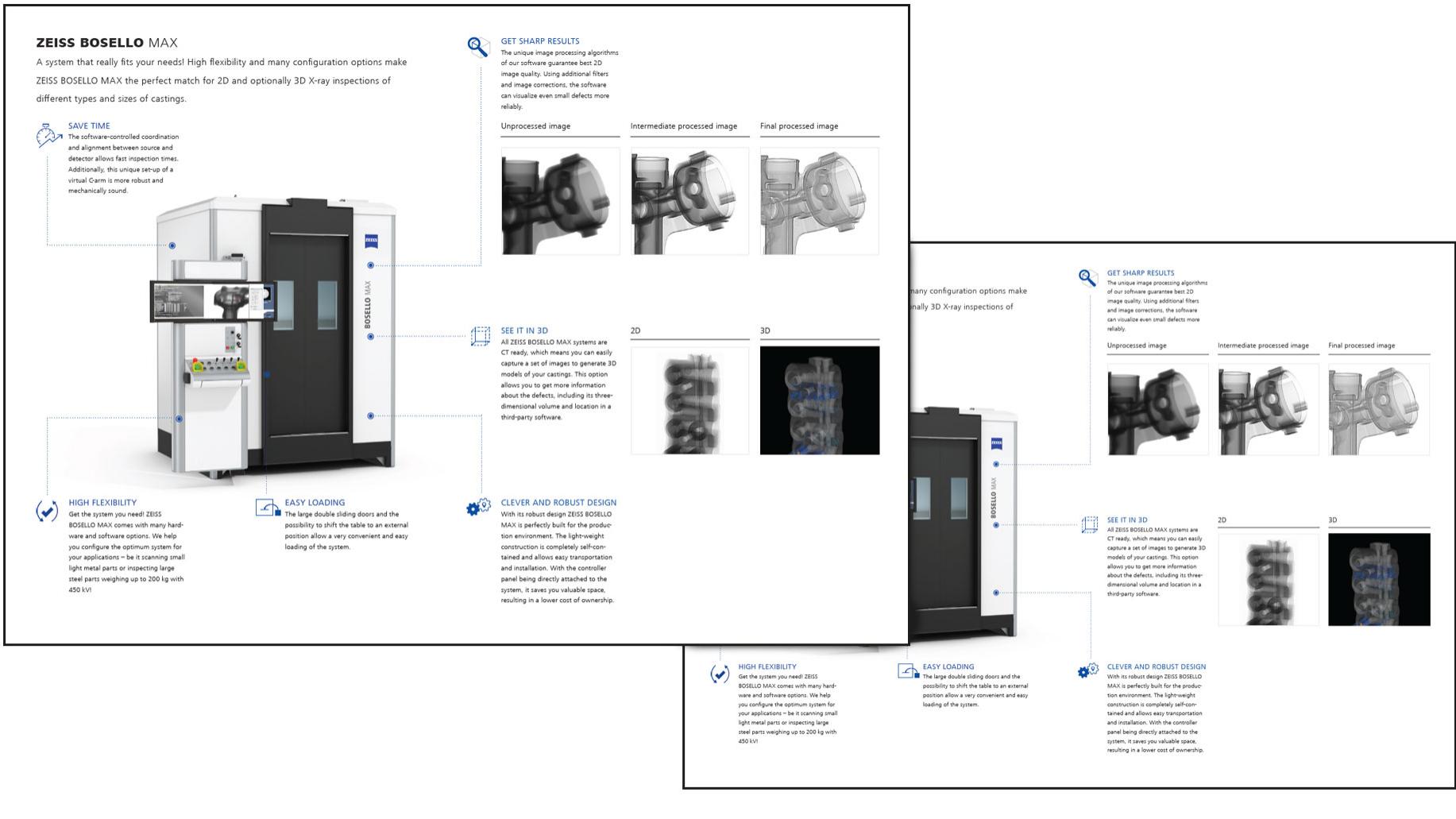

Szukasz informacji o ZEISS BOSELLO MAX?
