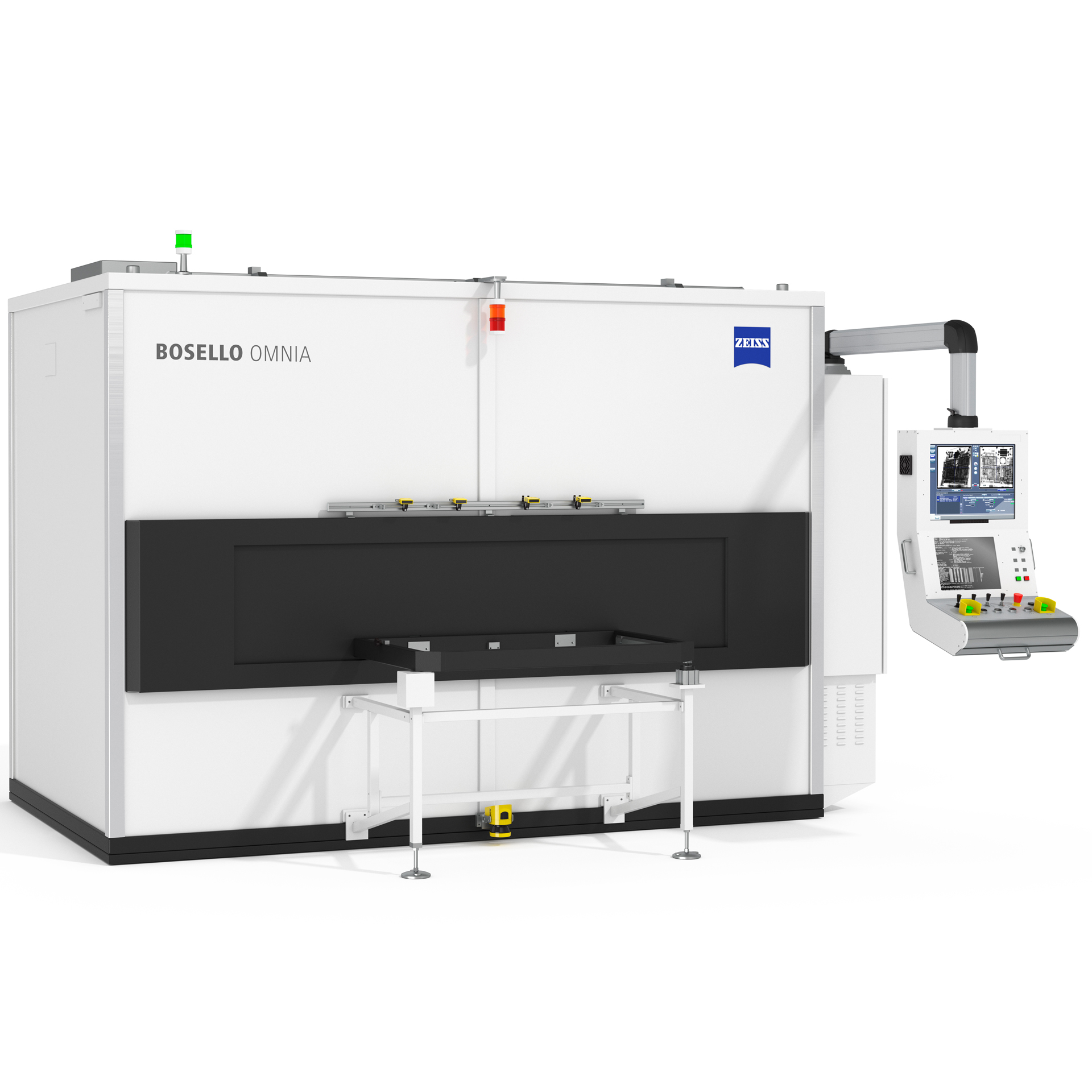

ZEISS BOSELLO OMNIA

Od inspekcji do produktywności

Przemysłowa konstrukcja i możliwość konfiguracji sprawiają, że system ZEISS BOSELLO OMNIA jest najlepszym rozwiązaniem do inspekcji rentgenowskiej 2D i pracy w trudnych warunkach środowiska produkcyjnego. Oprogramowanie do automatycznego rozpoznawania wad w połączeniu ze zautomatyzowaną stuprocentową inspekcją na linii gwarantuje szybkie i niezawodne wykrywanie wad w zakresie procesu zapewnienia jakości. Ponadto eksploatacja wielozmianowa i inteligentny system załadunku palet umożliwiający jednoczesną wymianę i załadunek zapewniają wysoką przepustowość inspekcji różnych typów odlewów.

Szybka stuprocentowa inspekcja różnych rodzajów odlewów
System załadunku palet pozwalający na jednoczesną wymianę i załadunek
Optymalizacja pod kątem w pełni zautomatyzowanej inspekcji

Wysoka przepustowość: szybka wymiana części

Specjalna koncepcja załadunku umożliwia załadunek i rozładunek w zaledwie kilka sekund. Dzięki temu system zapewnia wysoką przepustowość produkcji.
Zautomatyzowana ocena: oprogramowanie ADR

Zaprojektowane i opracowane przez firmę ZEISS oprogramowanie ADR umożliwia w pełni automatyczną inspekcję rentgenowską różnych rodzajów odlewów zgodnie z międzynarodowymi standardami bez ingerencji operatora.

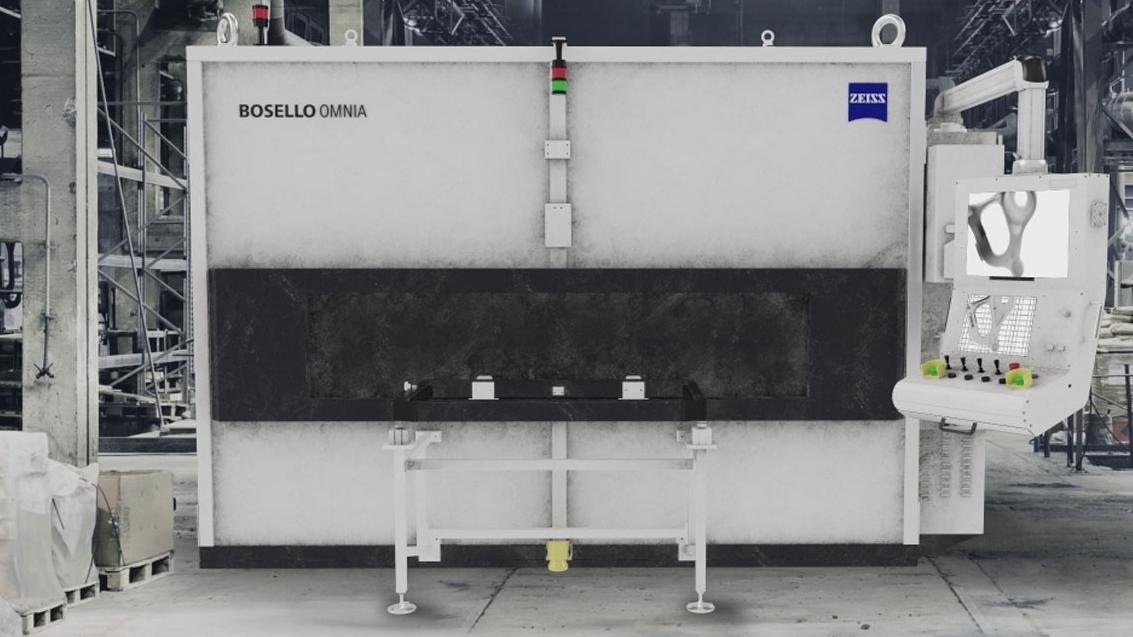

Solidny i niezawodny system: do ciągłej pracy w trudnych warunkach produkcyjnych

Przemysłowa konstrukcja ZEISS BOSELLO OMNIA została stworzona do pracy 24/7 w trudnych warunkach na produkcyjnych.
Pełna elastyczność: inspekcja różnych części

Specjalna koncepcja wymiany palet i podwójny stół obrotowy umożliwiają inspekcję różnych typów odlewów o wielu rozmiarach i kształtach - zarówno manualnie jak i za pomocą robota.

Inspekcja 2D różnych odlewów na linii produkcyjnej

ZEISS BOSELLO OMNIA to niezawodne i szybkie rozwiązanie rentgenowskie 2D do wykrywania wad bezpośrednio na linii produkcyjnej. System umożliwia kontrolę różnych rodzajów odlewów i wykrywanie odchyłek względem określonych norm i specyfikacji.

Do różnych części i gałęzi przemysłu

System rentgenowski 2D ZEISS BOSELLO OMNIA umożliwia szybką i niezawodną inspekcję średnich oraz dużych odlewów o różnych gęstościach zapewniając wysoką przepustowość linii produkcyjnej przez całą dobę.

Główne gałęzie przemysłu

motoryzacyjny
lotniczy
odlewniczy

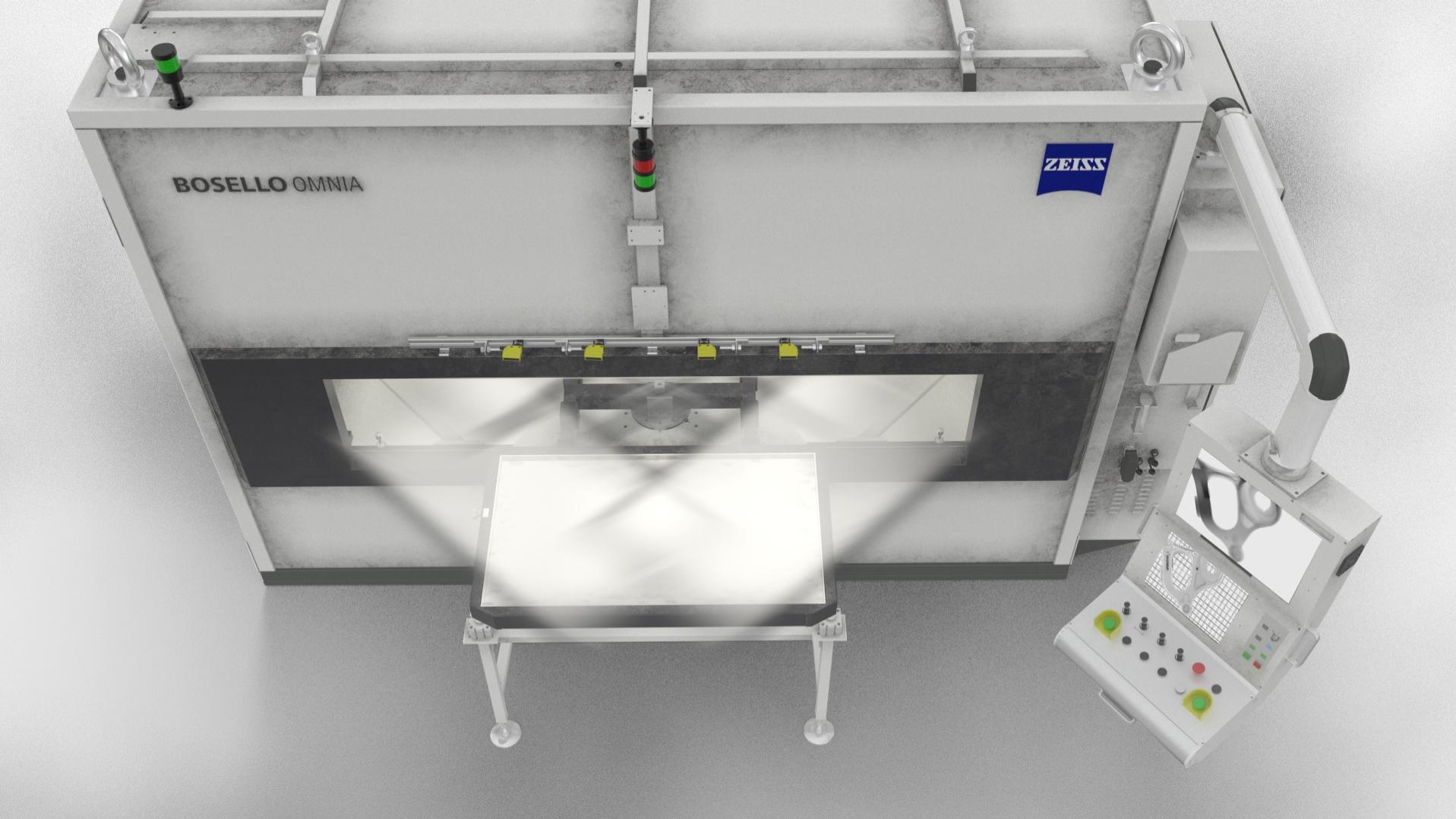

Szybkie skanowanie dzięki podwójnemu stołowi obrotowemu i stałym osiom

Istnieje wiele rozwiązań automatyzacji systemów rentgenowskich 2D. Ważną cechą ZEISS BOSELLO OMNIA jest kombinacja stołu obrotowego i stałych osi wewnętrznych. Taka konfiguracja doskonale sprawdza się do szybkiego skanowania, ponieważ pozwala na jednoczesną inspekcję i wymianę części.

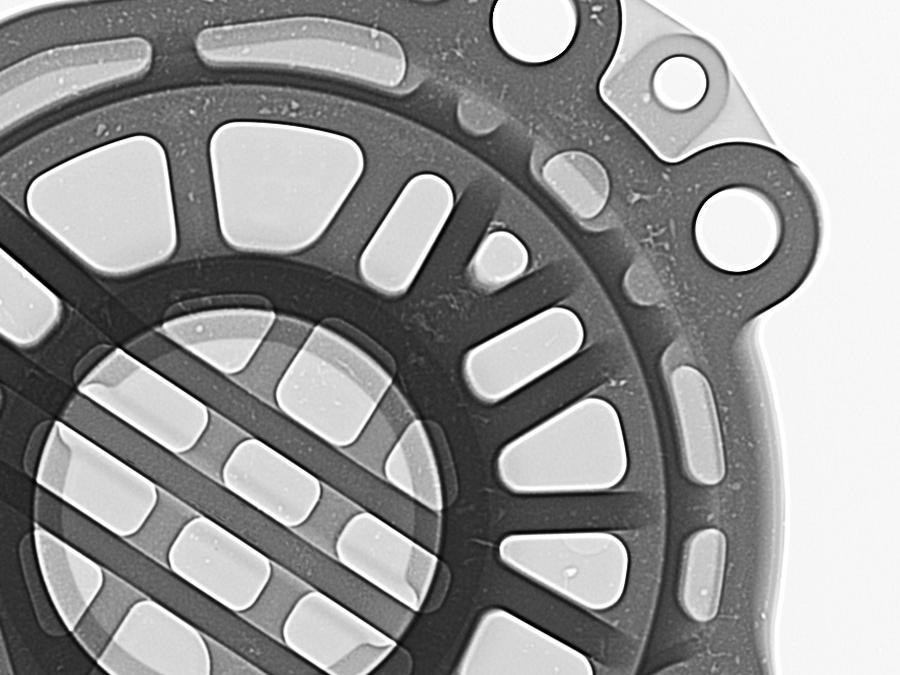

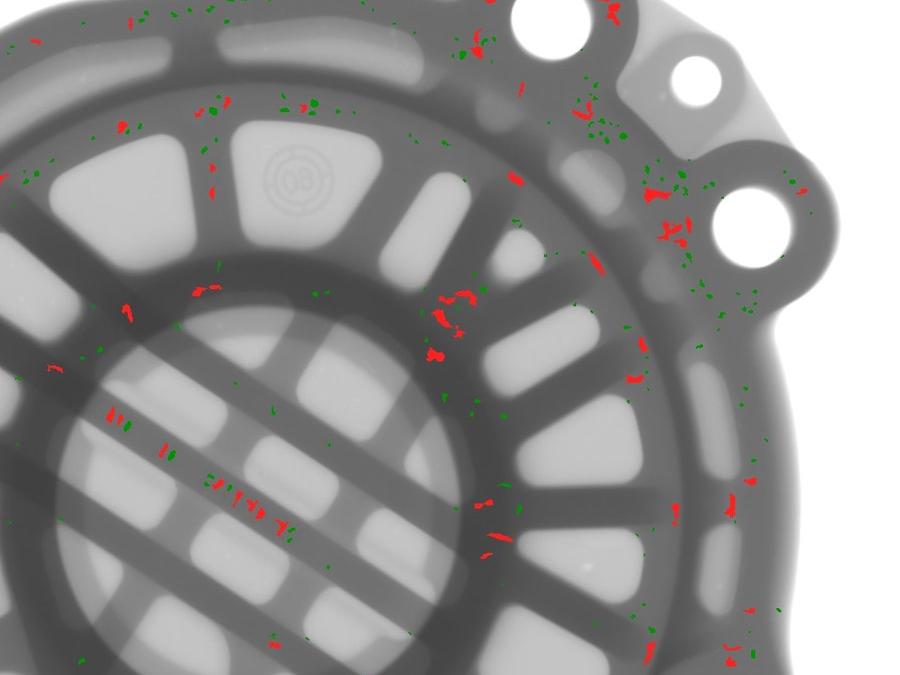

Szereg zastosowań automatycznego rozpoznawania wad

System ZEISS BOSELLO OMNIA jest wyposażony w oprogramowanie do obrazowania 2D oraz ADR (automatyczne rozpoznawanie wad). Łatwe w obsłudze oprogramowanie w połączeniu z szybką akwizycją obrazów pozwalają na całkowicie automatyczną inspekcję rentgenowską 2D i ocenę zgodnie z normami ASTM. System znajduje zastosowanie w szczególności w branży motoryzacyjnej, gdzie wymagana jest zgodność z najwyższymi standardami jakościowymi.

Najważniejsze zalety oprogramowania to:

Możliwość tworzenia własnych bibliotek standardów akceptowalności na podstawie indywidualnych specyfikacji
Konfigurowane narzędzia wyszukiwania do dokładnej inspekcji
Możliwość programowania nawet bez części odlewanych dzięki narzędziu do symulacji wad
Ocena oparta na najbardziej powszechnym standardzie w produkcji samochodów

ZEISS BOSELLO OMNIA

Poznaj wyjątkowe funkcje i zalety

Możliwość dostosowania konfiguracji

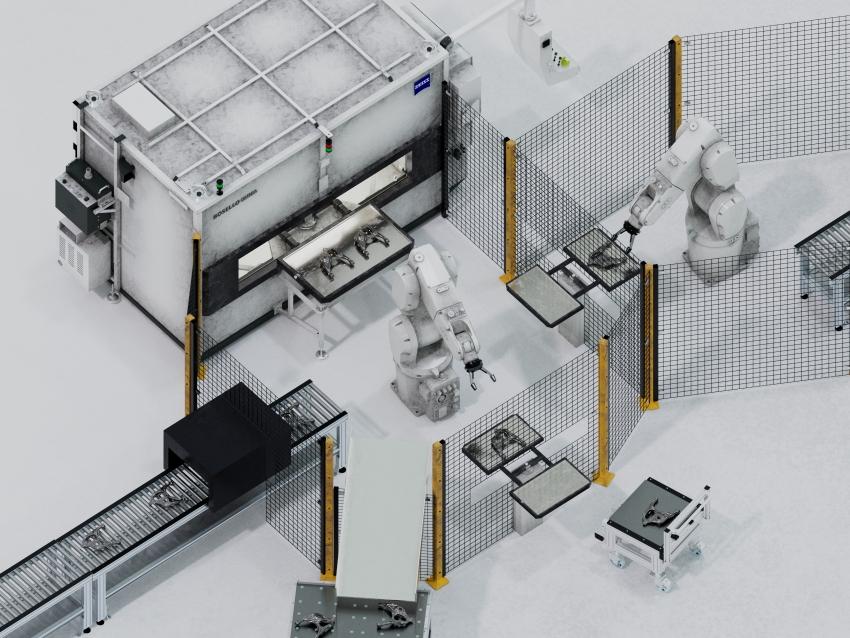

- System można zintegrować ze zrobotyzowaną celą
- Konfigurowalne i elastyczne rozwiązanie dopasowane do potrzeb
- Funkcjonalności znakowania oraz identyfikacji (opcja na żądanie)
- Zdalna stacja do inspekcji (opcja na żądanie)
- Specjalne interfejsy (opcja na żądanie)

Wysoka przepustowość

- Stół obrotowy pozwala na jednoczesne skanowanie i załadunek
- Redukcja czasu bezczynności do minimum
- Innowacyjna koncepcja palet umozliwia szybką zmianę palet bez użycia narzędzi
- Możliwość inspekcji różnych typów odlewów

Solidny i niezawodny system

- Przemysłowy system do pracy w trudnych warunkach środowiska produkcyjnego
- Niezawodna stuprocentowa inspekcja na linii produkcyjnej
- Wielozmianowa eksploatacja na hali produkcyjnej
- Profesjonalne wsparcie i serwis na całym świecie

Automatyczne rozpoznawanie wad

- Autorskie oprogramowanie ADR
- Całkowicie automatyczna inspekcja rentgenowska różnych rodzajów odlewów
- Wyniki niezależne od indywidualnej oceny operatora
- Możliwość dostosowania do specyficznych standardów dopuszczalności i różnych norm ASTM

Dane techniczne

	ZEISS BOSELLO OMNIA 120.70	ZEISS BOSELLO OMNIA 160.100
Wielkość części	średnie/duże	średnie/duże
Objętość inspekcyjna	1170 x 670 x 380 mm	1570 x 970 x 480 mm
Max. napięcie lampy	160/225 kV	160/225 kV
Technologia detektora	8/10/16-calowy płaski detektor panelowy	8/10/16-calowy płaski detektor panelowy
Czas między skanami	≤ 6 sekund	≤ 6 sekund
