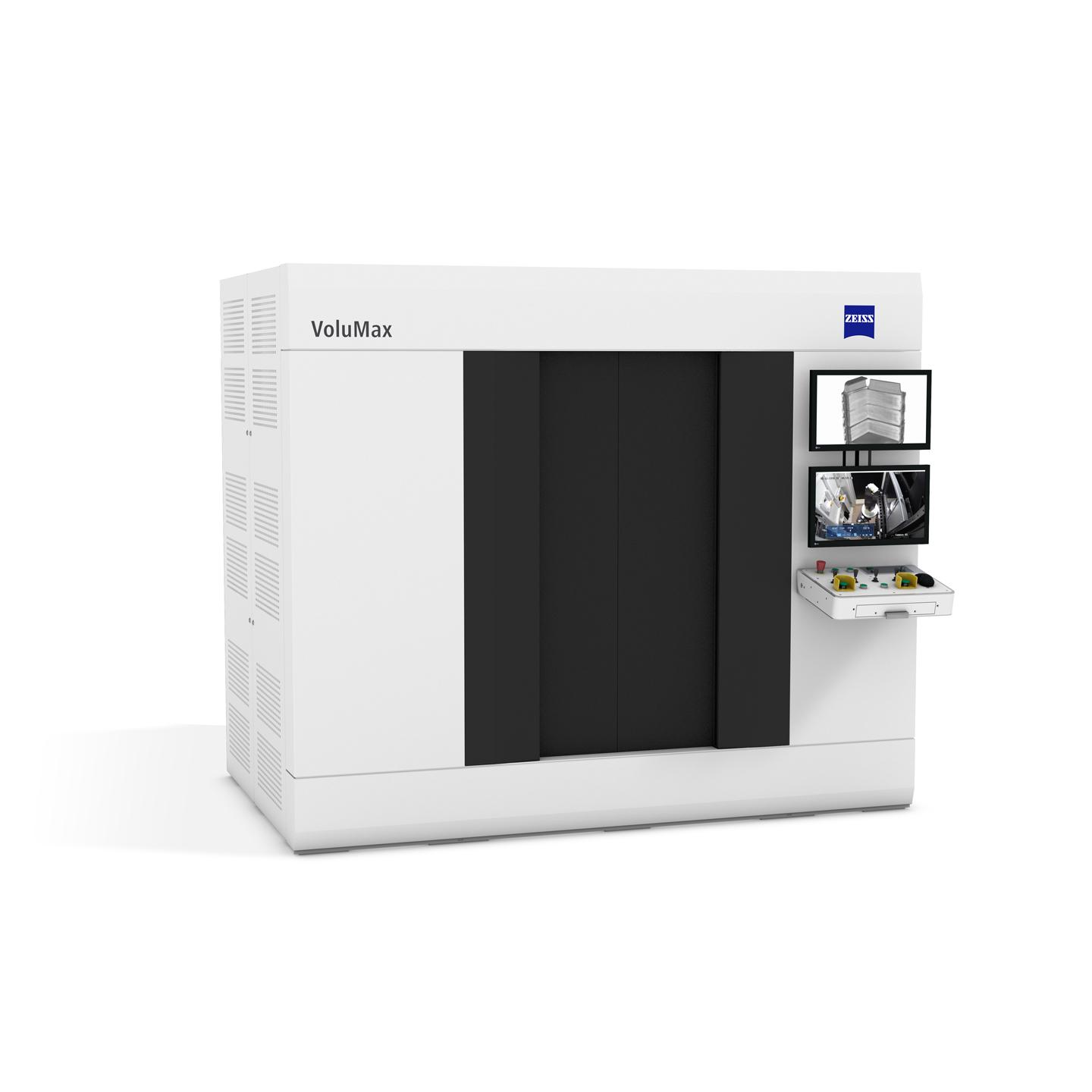

ZEISS VoluMax 9 titan

Kompleksowe rozwiązanie dla zapewnienia wydajnego przepływu pracy

ZEISS VoluMax 9 titan łączy zaawansowaną technologię z wyjątkowo łatwą obsługą. Dzięki napięciu lampy 450 kV i mocy 1500 W system CT oferuje niezwykle dużą siłę przenikania i zapewnia niezawodne wykrywanie wad zarówno w przypadku części o wysokiej gęstości, jak i złożonych, wielomateriałowych zespołów.
Pełna integracja ZEISS INSPECT X-Ray umożliwia wykonywanie różnych zadań w jednym oprogramowaniu - od kalibracji po generowanie raportów.

Niezawodna inspekcja gęstych materiałów i złożonych zespołów części
Kompaktowa konstrukcja zapewnia optymalne wykorzystanie dostępnej przestrzeni
Kompleksowe oprogramowanie zapewniające wydajny przepływ pracy


      Potęga tomografii komputerowej z przyjaznym interfejsem użytkownika

    ZEISS VoluMax 9 titan łączy wydajność 450 kV z maksymalną łatwością użytkowania. Jest także najbardziej kompaktowym i wytrzymałym systemem tego typu na rynku. Obszerna kabina mieści detale o wymiarach do 590 x 700 mm i wadze do 60 kg, a detektor 3k i moc 1500 W zapewniają niezwykle dużą siłę przenikania – wszystko, co jest niezbędne do obsługi dużych i gęstych części.

Zablokowana zawartość stron trzecich

Odtwarzacz wideo został zablokowany w związku z Twoimi preferencjami śledzenia. Aby zmienić ustawienia i odtworzyć wideo, kliknij poniższy przycisk i wyraź zgodę na użycie „funkcjonalnych” technologii śledzenia.

Moc, jakość i łatwość obsługi

Przegląd zalet

ZEISS VoluMax 9 titan sprawdza się w szerokim zakresie zastosowań, w których stawiane są zróżnicowane wymagania dotyczące wydajności i jakości. System oferuje niezawodne i spójne rozwiązania do przeprowadzania inspekcji wad wewnętrznych części wykonanych z bardzo gęstych materiałów w wielu gałęziach przemysłu.

Pełna integracja ZEISS INSPECT X-Ray umożliwia wykonywanie różnych zadań w jednym oprogramowaniu - od kalibracji po generowanie raportów. Obsługa przemysłowego tomografu komputerowego jest łatwa nawet dla początkującego użytkownika, który jest prowadzony przez oprogramowanie w trakcie całego procesu, co pozwala uzyskać niezawodne wyniki inspekcji wad i kontroli złożenia indywidualnych elementów. Dostępne funkcje upraszczają określanie stanu głównych komponentów systemu rentgenowskiego, identyfikację parametrów skanu CT, tworzenie rekonstruowanej objętości, a także pozwalają uzyskać natychmiastowy widok 3D i przeprowadzać wymagane oceny.

Pomysłowa, kompaktowa konstrukcja

Dzięki niewielkiej zajmowanej powierzchni, konsoli sterowniczej zintegrowanej z kabiną oraz udoskonalonej jednostce manipulującej maszyna cechuje się wyjątkową elastycznością obsługi. Generatory wysokiego napięcia są wbudowane w system, co pozwala oszczędzić dodatkową przestrzeń. Kompaktowy, ale pojemny system może obsługiwać części o wymiarach do 590 x 700 mm zapewniając najlepsze wykorzystanie dostępnej przestrzeni.
Wytrzymała budowa

System oferuje długą żywotność i minimalny czas przestoju nawet podczas eksploatacji w trudnych, wymagających warunkach. Zarówno generator jak i jednostka manipulacyjna zostały opracowane i wyprodukowane przez ZEISS, co podkreśla zaangażowanie w tworzenie najwyższej jakości komponentów i zwiększanie produktywności we wszystkich obszarach.
Niezawodny serwis techniczny ZEISS

ZEISS oferuje kompletny pakiet usług w zakresie sprzętu i oprogramowania, utrzymując niskie wymagania konserwacyjne, a jednocześnie zapewniając szybkie wsparcie w razie potrzeby. Zespoły techników serwisowych i trenerów wykonują swoje zadania w 25 krajach w lokalnych językach.
Szybki zwrot z inwestycji

Duża moc lampy rentgenowskiej oraz detektor ze scyntylatorem o bardzo wysokiej czułości pozwalają zredukować czasy cykli do minimum. Szybsze skanowanie, solidna konstrukcja i standardy wysokiej jakości umożliwiają szybki zwrot z inwestycji dla użytkowników ZEISS VoluMax 9 titan.

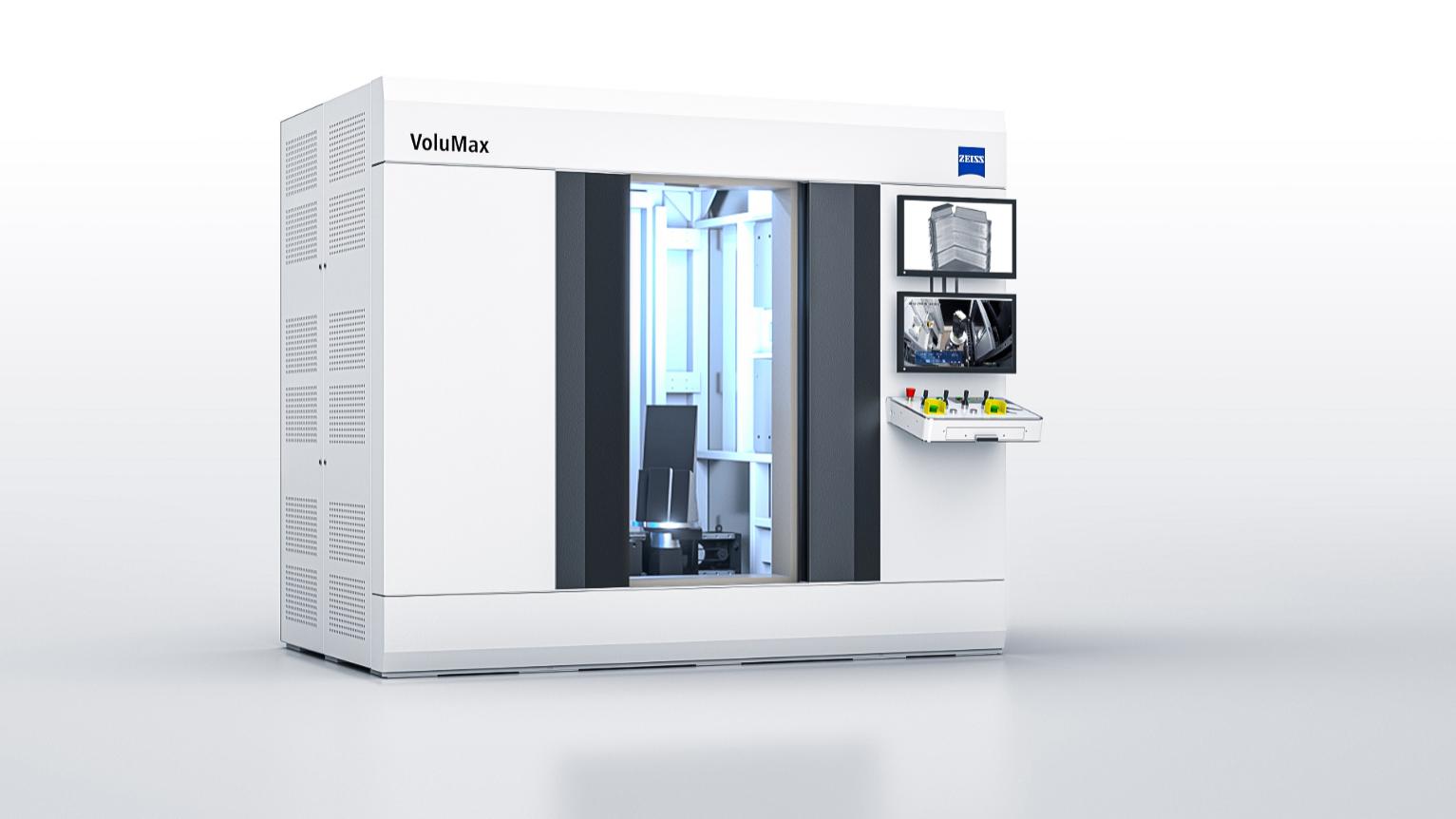

Łatwy załadunek

Szerokie, elektronicznie rozsuwane drzwi umożliwiają łatwą obsługę dużych części, a automatyczne pozycjonowanie osi zapewnia wygodny załadunek i rozładunek. Ergonomiczna obsługa systemu zwiększa komfort i łatwość użytkowania.
Bezpieczeństwo użytkownika

Precyzja w wymagających branżach

Przegląd typowych zastosowań

Pojazdy NEV

Baterie

ZEISS VoluMax 9 titan umożliwia przeprowadzanie wysoce niezawodnych inspekcji zespołów części wykonanych z wielu materiałów, takich jak moduły baterii. Poprzez eliminację artefaktów spowodowanych utwardzaniem wiązki system zapewnia wysoką jakość i prędkość skanowania, a także udoskonaloną funkcjonalność wykrywania wad.
Pojazdy NEV

Stojany

Czas skanowania wynoszący 10-15 minut, rozdzielczość ok. 100 μm, niski poziom szumów oraz redukcja artefaktów - to podstawowe zalety systemu. ZEISS VoluMax 9 titan jest kompletnym rozwiązaniem, które doskonale sprawdza się w procesie zapewnienia jakości stojanów do wykrywania porowatości w obszarze spawania. W połączeniu z opcjonalnym pakietem oprogramowania ZADD Segmentation do automatycznego wykrywania porów w pinach, które opiera się na algorytmach sztucznej inteligencji, system oferuje niezrównaną łatwość obsługi i stabilność detekcji krytycznych porów.

Dowiedz się więcej o ZADD
Przemysł lotniczy i kosmiczny

Łopatki

ZEISS VoluMax 9 titan zapewnia generator wysokiego napięcia i moc niezbędną do inspekcji gęstych materiałów. System umożliwia analizę wad struktur wewnętrznych na każdym etapie produkcji i oferuje niezawodność funkcjonalności wykrywania porowatości w częściach takich jak łopatki turbiny czy łopatki wentylatora.
Elektronika

Silnik dmuchawy

ZEISS VoluMax 9 titan oferuje niezawodność, która jest niezbędna do inspekcji złożonych zespołów części wykonanych z wielu materiałów. System umożliwia rozpoznanie miedzianych przewodów w silniku, a także wykrycie pozostałych komponentów oferując przy tym bardzo wysoką rozdzielczość.

Kompaktowy i solidny system ZEISS VoluMax 9 titan charakteryzuje się nie tylko przyjazną dla użytkownika obsługą, ale także oferuje szereg dodatkowych funkcjonalności, które pozwalają zapewnić wysoki poziom wydajności. Kliknij niebieskie kropki na obrazku poniżej, aby uzyskać więcej informacji o najważniejszych funkcjach.

Kluczowe cechy

Maksymalna wydajność przy linii produkcyjnej i wysoka jakość w laboratorium pomiarowym

Lampa rentgenowska 450 kV

Moc 1500 W zapewnia odpowiednią siłę przenikania wymaganą do skanowania dużych części wykonanych z gęstych materiałów oraz krótkie czasy cykli.

Stosunek objętości systemu do objętości części

Niewielki, a jednocześnie przestronny, z przestrzenią na części o wymiarach do 590 x 700 mm takie jak moduły baterii czy łopatki wentylatora.

Detektor 3k

Płaski detektor panelowy z rozdzielczością 3072 x 3072 pikseli gwarantuje wysoką rozdzielczość projekcji, a także wysoką precyzję analizy.

Kompaktowe wymiary

Mierząc zaledwie 2750 x 2350 x 1750 mm (z generatorami), jest to najbardziej kompaktowy system w swojej klasie, który zmieści się praktycznie w każdym środowisku pracy.

Zintegrowana konsola

Konsola sterownicza jest zintegrowana z kabiną systemu, co zwiększa łatwość obsługi i oszczędza przestrzeń nie wymagając dodatkowego stołu.

Integracja z oprogramowaniem

Współpraca systemu z oprogramowaniem ZEISS INSPECT X-Ray zapewnia pełny zakres funkcjonalności - od kalibracji po raportowanie.

Jakość danych

Automatyzacja procesu skanowania 3D i zastosowane algorytmy postprocessingu gwarantują wysoką jakość danych i precyzję wykonywanych analiz.

Elastyczność i automatyzacja z ZEISS INSPECT X-Ray

Więcej

Dane techniczne


Wymiary (szer. x wys. x gł.)	2750 mm x 2350 mm x 1750 mm
Waga systemu	13500 kg
Napięcie lampy	450 kV, 3.3 mA
Rozmiar piksela	139 μm
Płaski detektor panelowy	3072 x 3072 pikseli
Max. rozmiar części	Ø 590 x 700 mm
Max. waga części	60 kg

Obszary zastosowania:
Moduły baterii, stojany, łopatki, komponenty elektroniczne

Rodzaj inspekcji:
Nieniszcząca inspekcja i zapewnienie jakości części wykonanych z gęstych materiałów

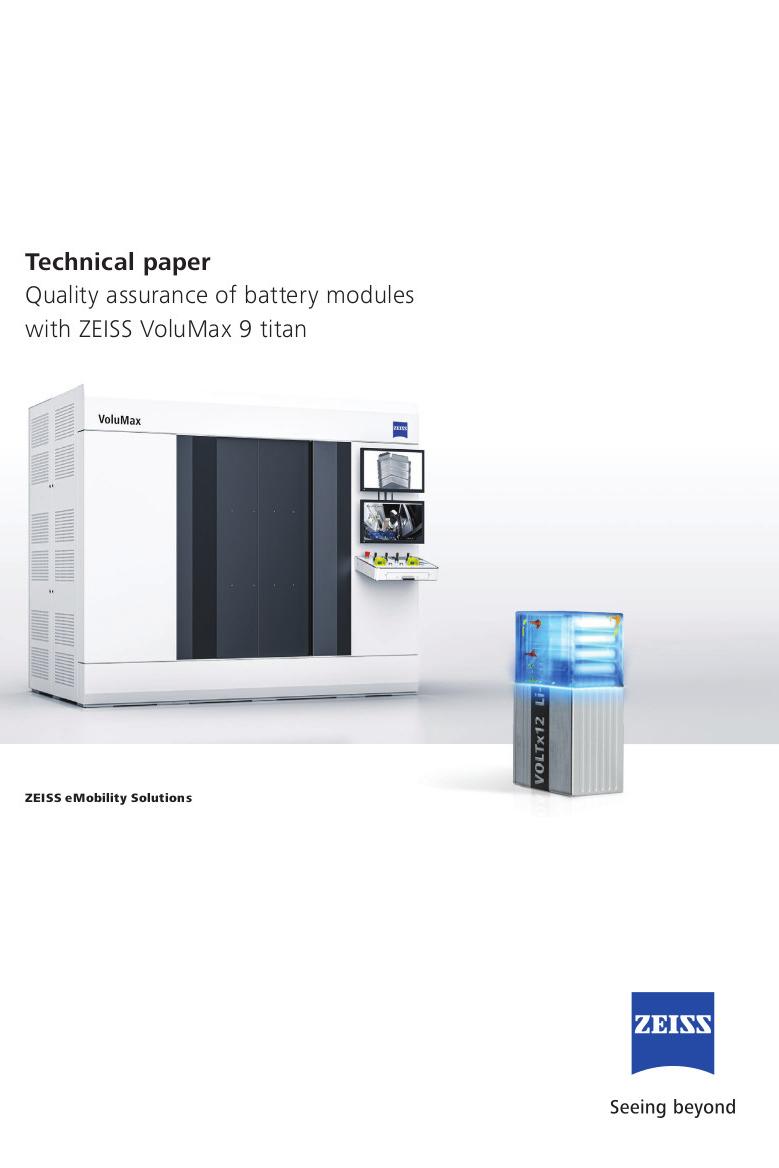

Chcesz dowiedzieć się więcej o korzyściach w procesie skanowania gęstych materiałów?
