Współrzędnościowa maszyna pomiarowa typu gantry

ZEISS MMZ 1 table

Kompaktowe rozwiązanie dla części o dużych gabarytach

Maszyna ZEISS MMZ 1 table dedykowana jest do pomiarów stykowych dużych części o masie do 5 ton i z wysokimi dokładnościami. System umożliwia zastosowanie głowicy ZEISS VAST XT gold.

Stabilna konstrukcja zapewniająca wysoką wydajność
Laserowe skanery bezpieczeństwa
Elastyczny system pomiarowy wykorzystujący proekologiczne rozwiązania
Pneumatyczna izolacja drgań – nie wymaga fundamentu

Stabilna konstrukcja zapewniająca wysoką wydajność

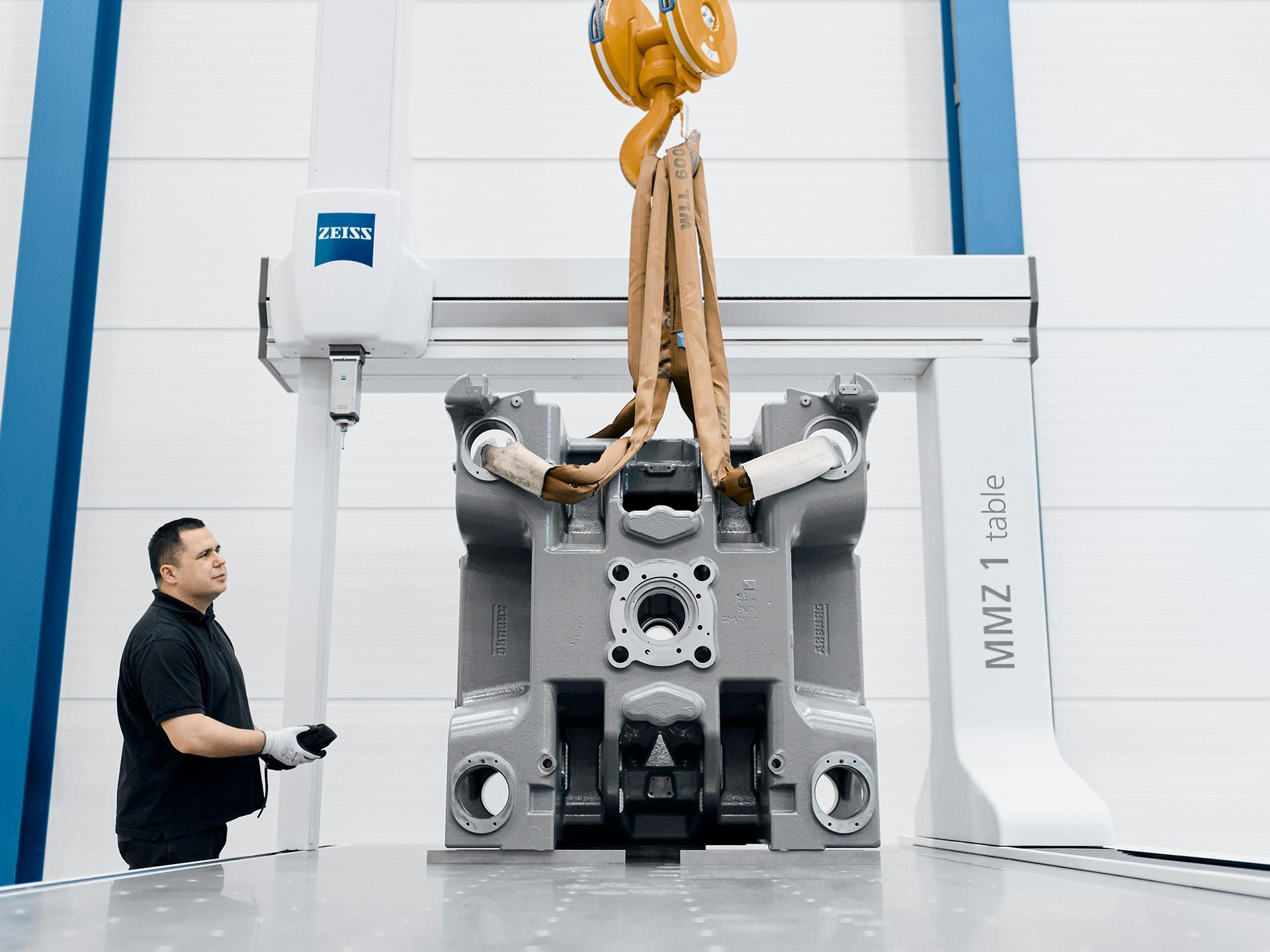

Solidna maszyna współrzędnościowa o dużej dokładności

Konstrukcja ZEISS MMZ 1 table umożliwia wysoką powtarzalność pomiarów i pozwala na pomiary dużych części dzięki dużemu rozstawowi łożysk. Nawet wielkogabarytowe detale można mierzyć z dokładnością 3,6 + L/250 µm.

Granitowe prowadnice osi Y są zamknięte dzięki osłonom, co zapewnia zwiększoną odporność na kurz i brud. Pinola wykonana z węglika krzemu posiada podwyższoną stabilność temperaturową i zwiększoną odporność na zarysowania powierzchni.

Płaska powierzchnia stołu granitowego umieszczona na optymalnej wysokości zapewnia dobry podgląd na objętość pomiarową. Stół pozwala na załadunek od przodu, tyłu, boku i góry, zapewniając jednocześnie płynną pracę podczas całego procesu.

Maszyna ZEISS MMZ 1 table dostępna jest w dwóch rozmiarach: 20/30/15 i 20/40/15.

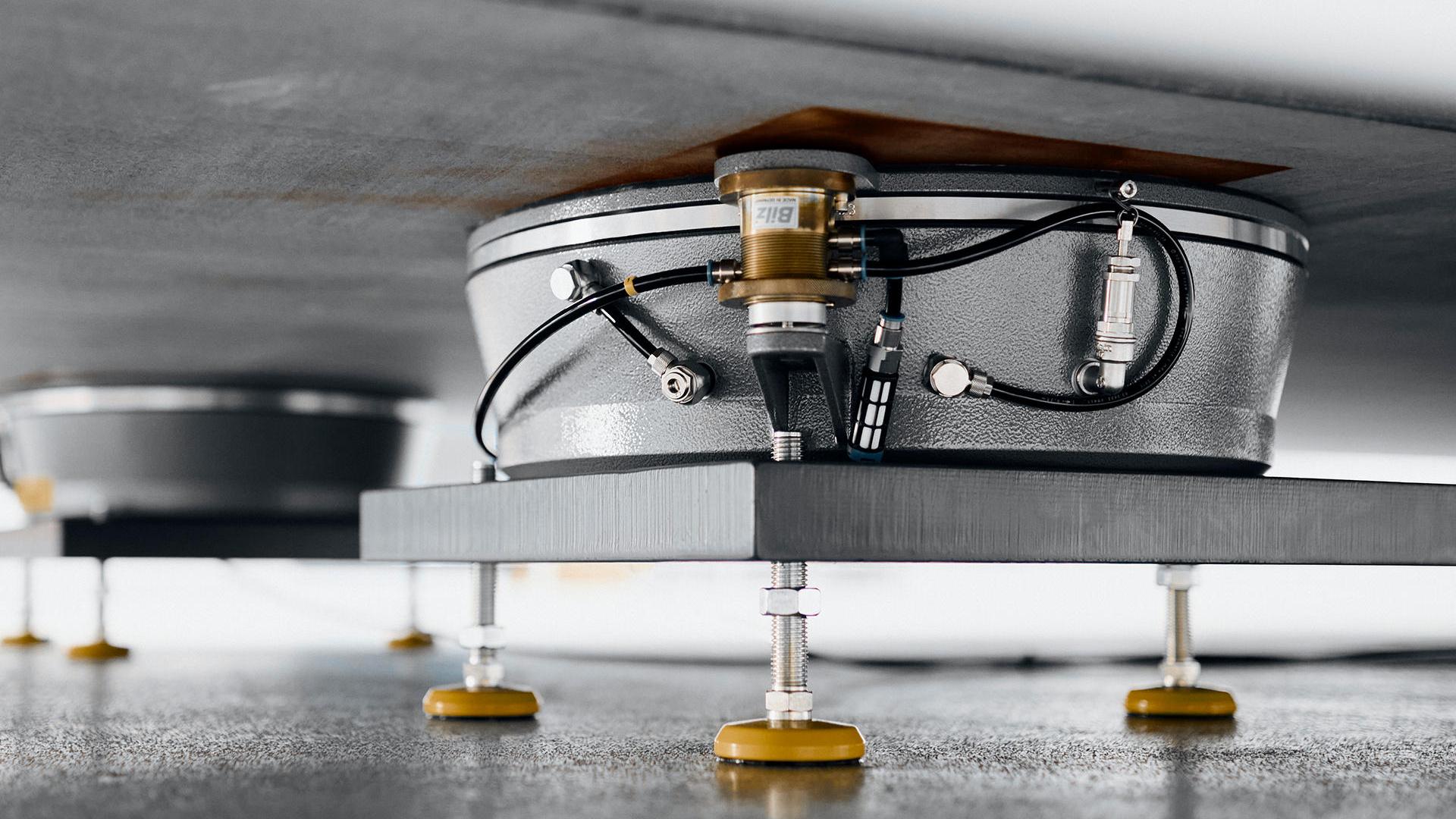

Pneumatyczna izolacja drgań

MMZ 1 table eliminuje potrzebę budowy kosztownego fundamentu pod maszynę. Zastosowana pneumatyczna izolacja drgań generuje niewielkie obciążenie podłoża mimo wagi mierzonej części osiągającej nawet 5 ton.

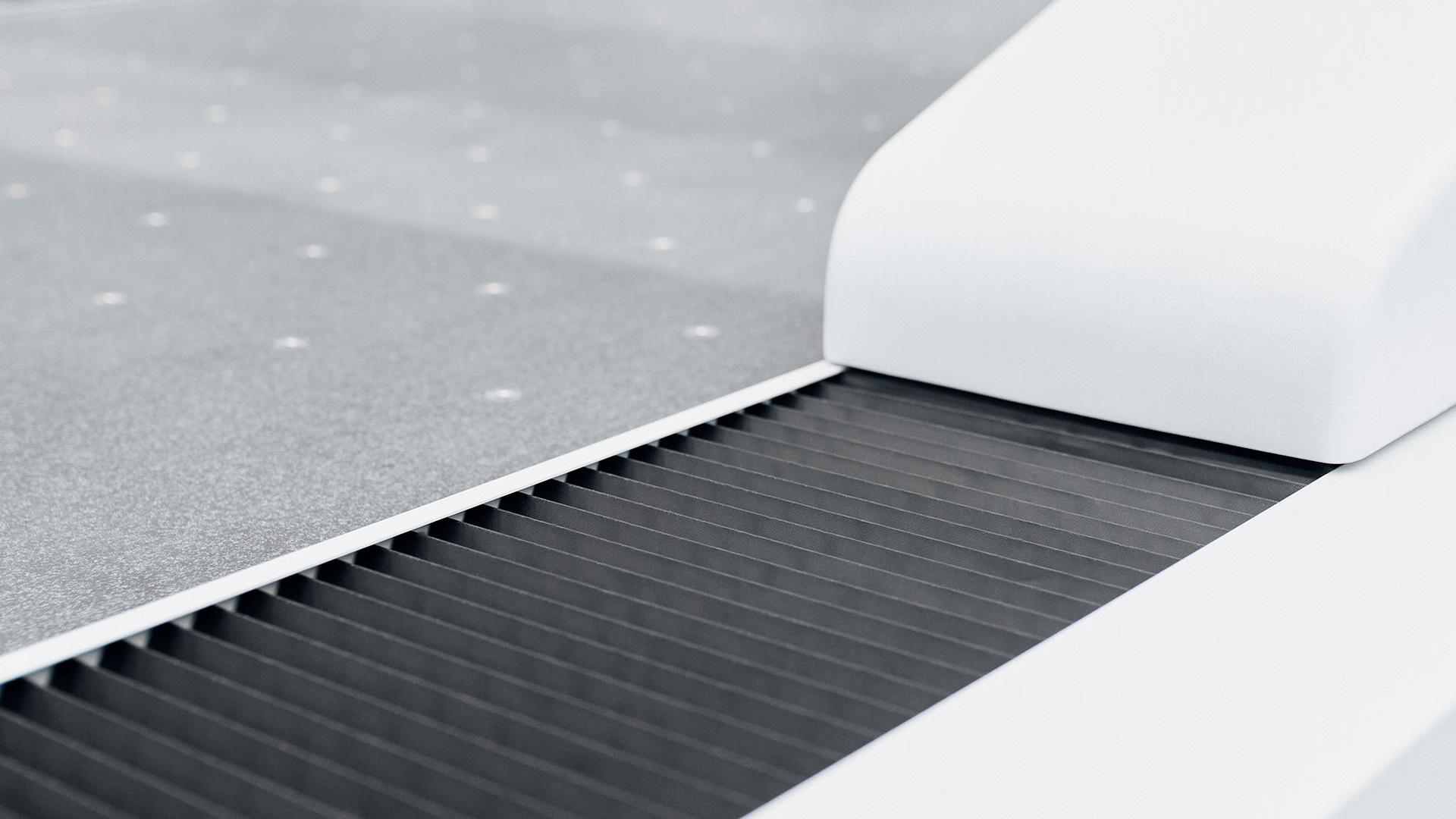

Zakryte prowadnice

Prowadnice X i Y są chronione przed zanieczyszczeniem przez osłony, co zwiększa stabilność systemu i ogranicza potrzebę prac konserwacyjnych przy prowadnicach.

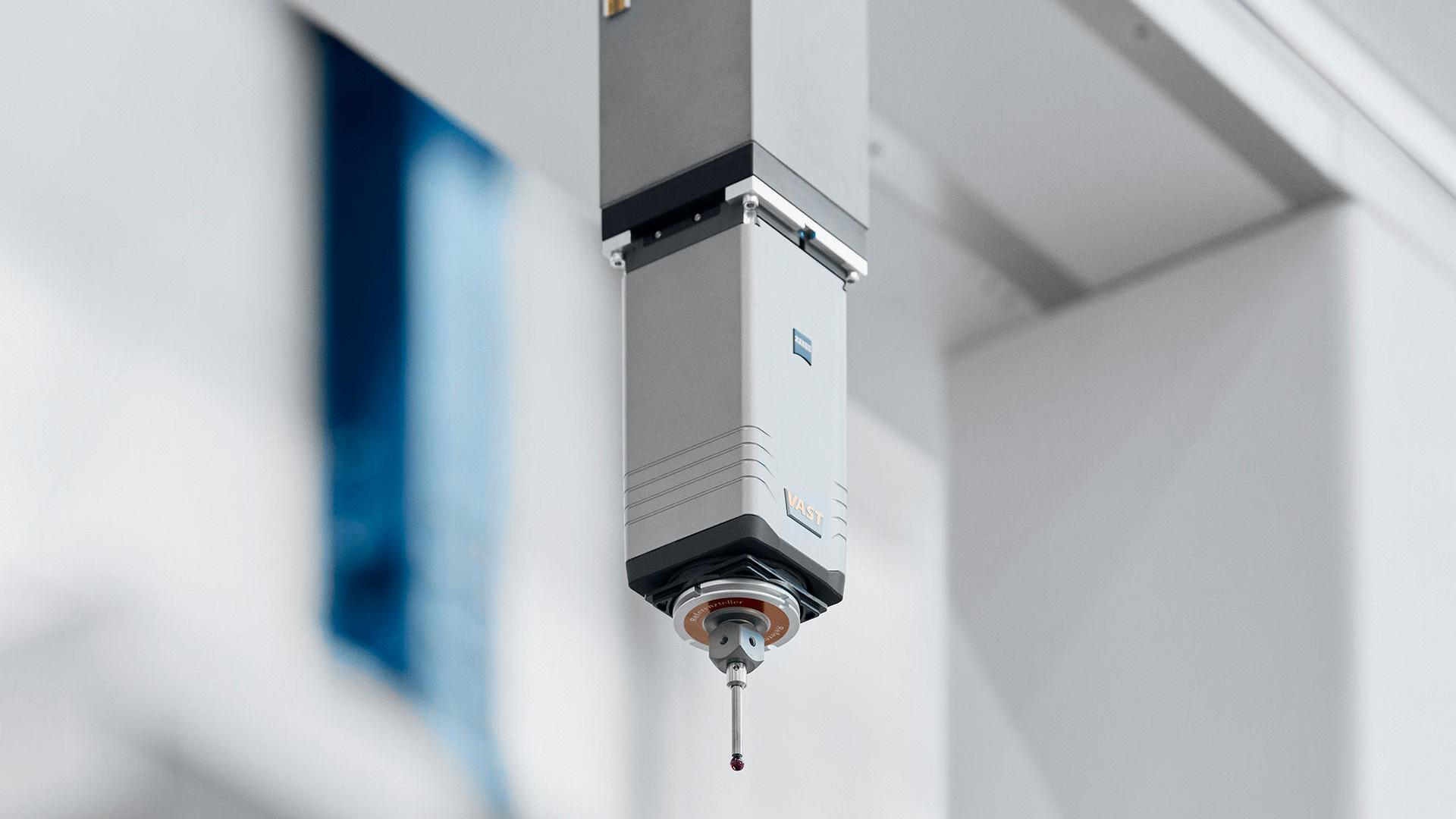

Pinola z węglika krzemu

Zastosowany materiał poprawia stabilność temperaturową i zapobiega wypaczeniu pod wpływem źródeł ciepła, co prowadzi do wyższej dokładności i mniejszych wymagań serwisowych, a także gwarantuje wyższą sztywność maszyny.

Równowaga między bezpieczeństwem, elastycznością i wydajnością

Poza doskonałością techniczną komponentów i stabilną konstrukcją maszyny, ZEISS MMZ 1 table jest wyposażona w wiele przyjaznych dla użytkownika funkcji poprawiających przepływ pracy i wygodę użytkowania.

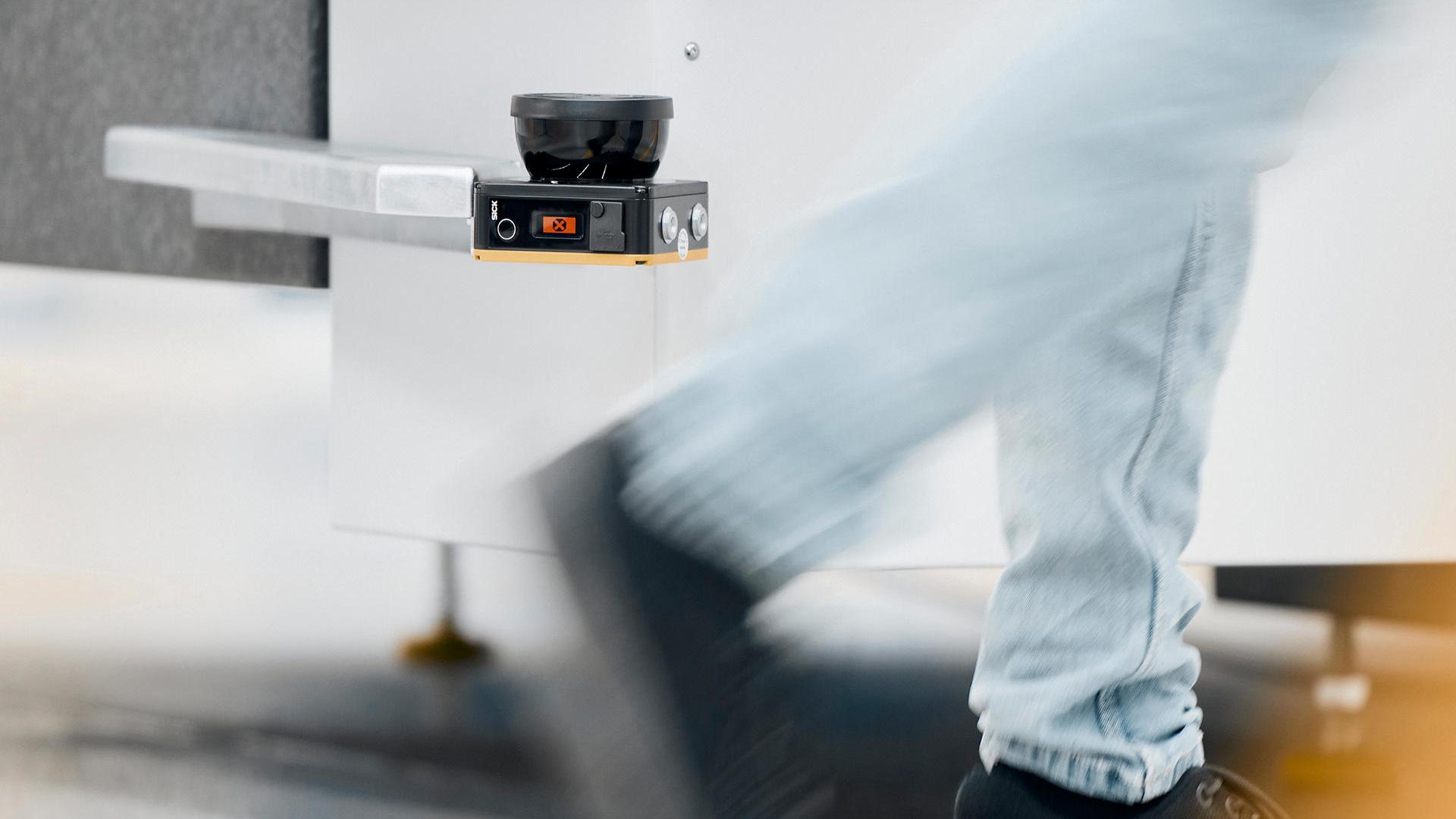

Skanery laserowe dla zwiększenia bezpieczeństwa

Skanery laserowe monitorują strefę bezpieczeństwa wokół maszyny CMM. W przypadku naruszenia strefy bezpieczeństwa maszyna współrzędnościowa natychmiast zwalnia do bezpiecznej prędkości.

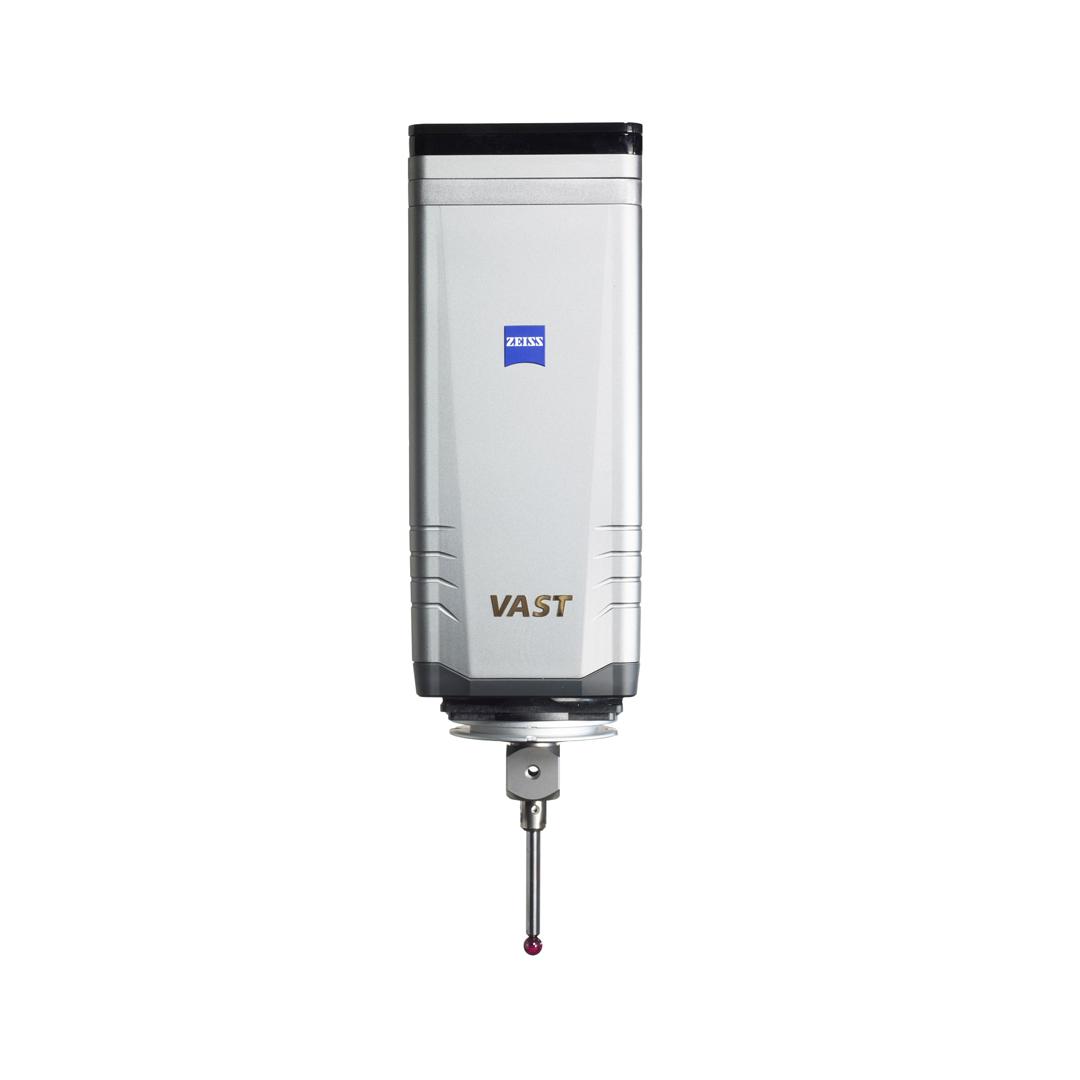

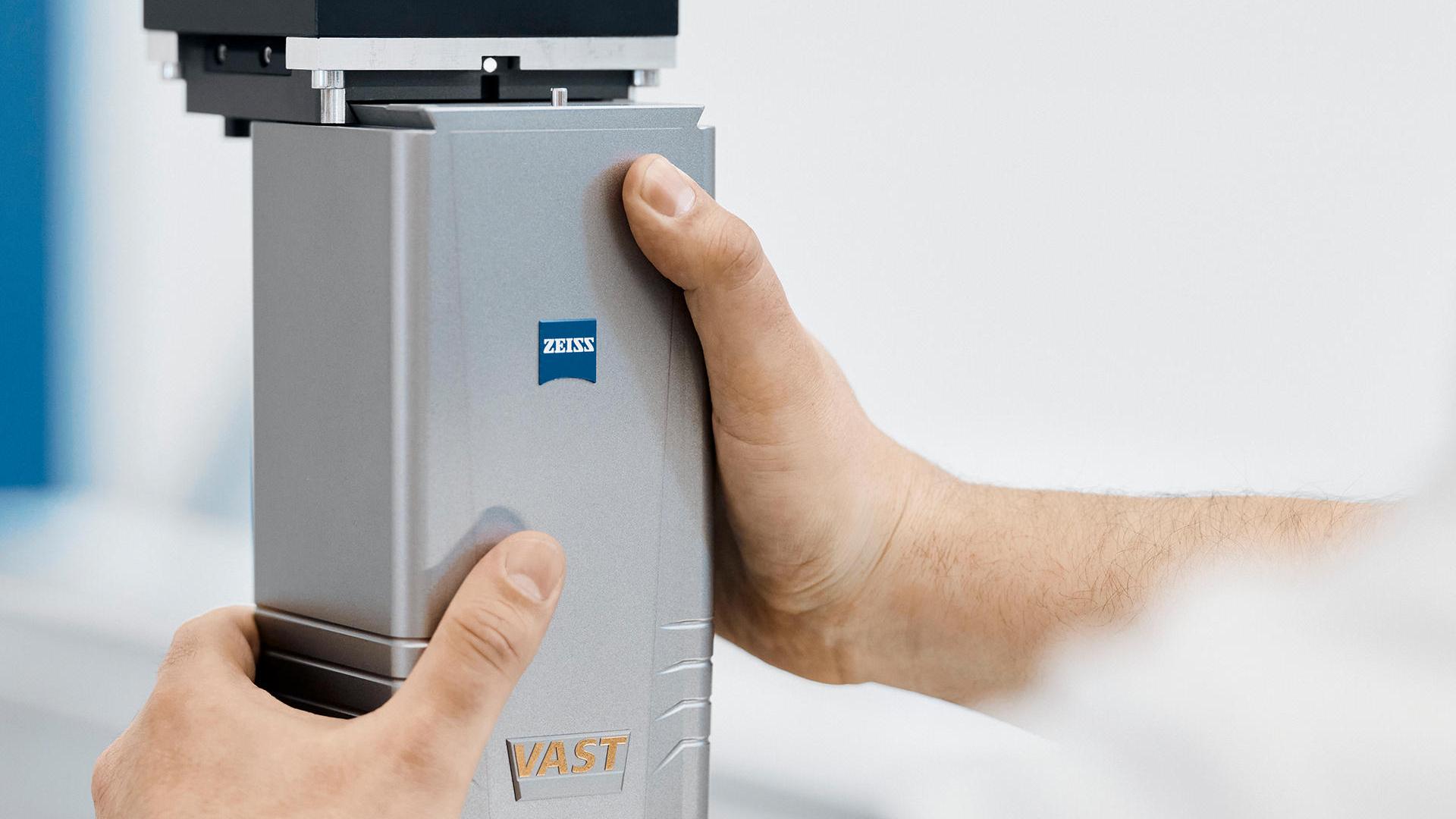

Technologia ZEISS MASS

Dzięki technologii ZEISS MASS, maszyna ZEISS MMZ 1 table może być używana z różnymi głowicami stykowymi, zwiększając elastyczność dla różnych zadań pomiarowych.

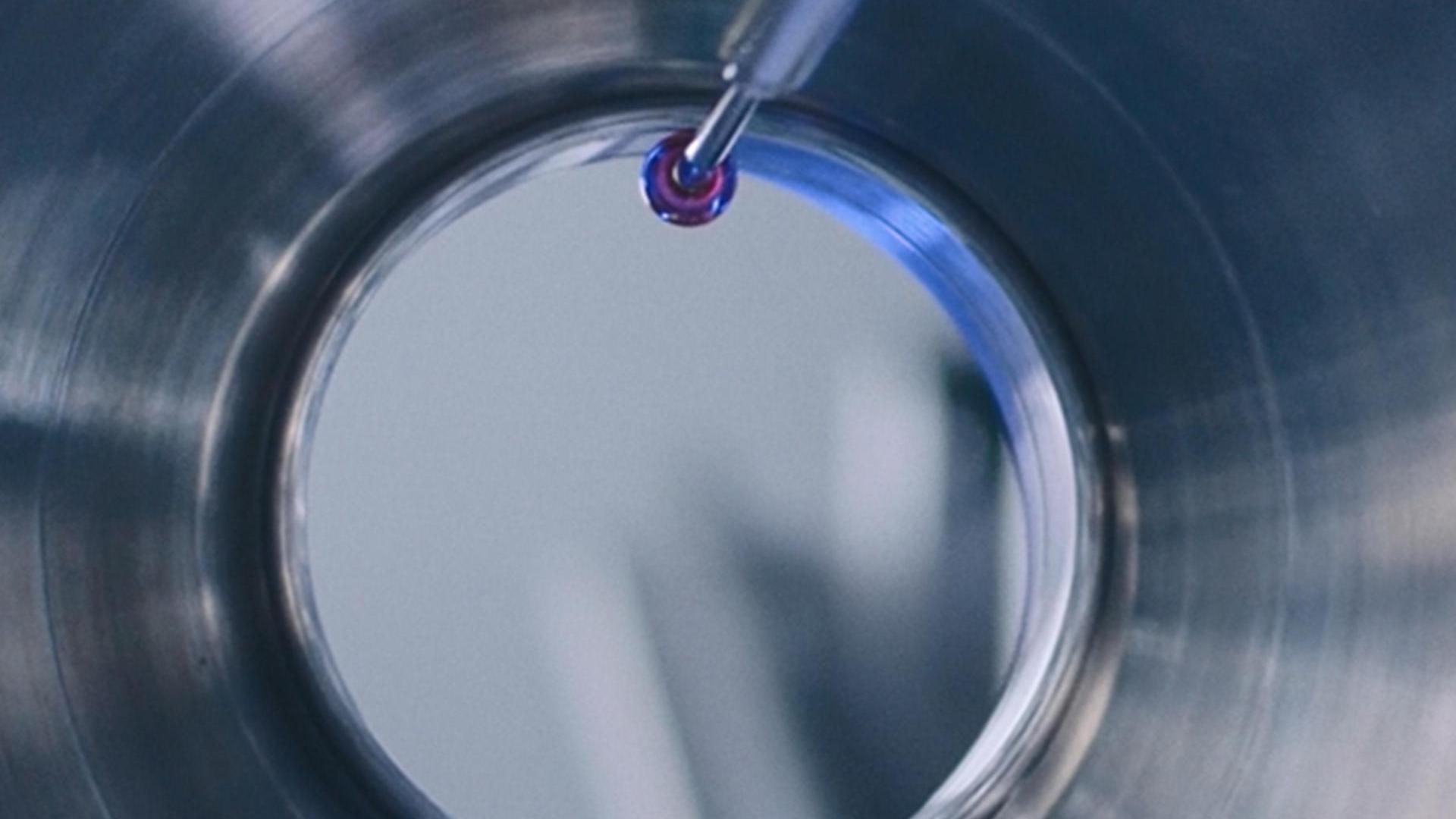

Pakiet CALYPSO VAST navigator i performance

Pakiet przyspiesza kalibrację, podjazdy i skanowanie, a także zwiększa precyzję, co prowadzi do szybszych pomiarów i wyższej wydajności. ZEISS VAST performance z funkcjami FlyScan i QuickChange zapewnia maksymalną produktywność poprzez skrócenie ścieżek przejazdu, co skutkuje oszczędnością czasu do 40% i przyspiesza automatyczną wymianę układów trzpieni nawet o 60%.

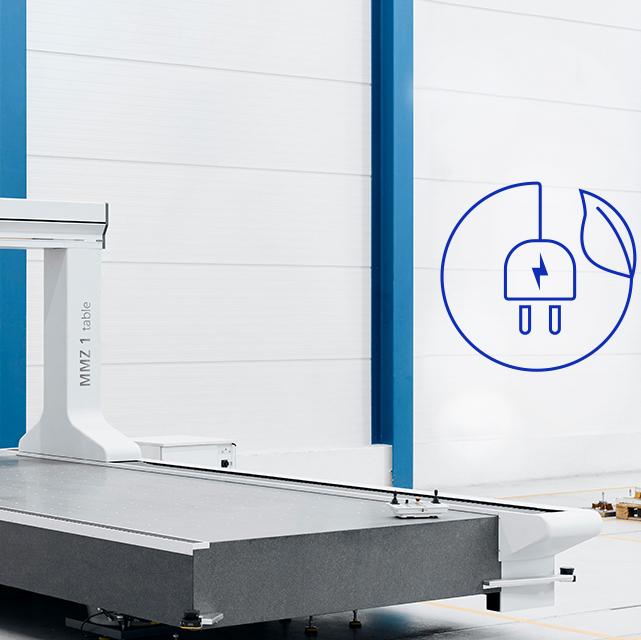

Więcej proekologicznych rozwiązań procesie pomiarowym dzięki ZEISS MMZ 1 table

W sercu cyklu życia każdej maszyny zużycie energii odgrywa kluczową rolę, ponieważ ma znaczący wpływ na ślad środowiskowy. ZEISS MMZ 1 table jest przykładem efektywnego zużycia zasobów dzięki wykorzystaniu energooszczędnych funkcjonalności.

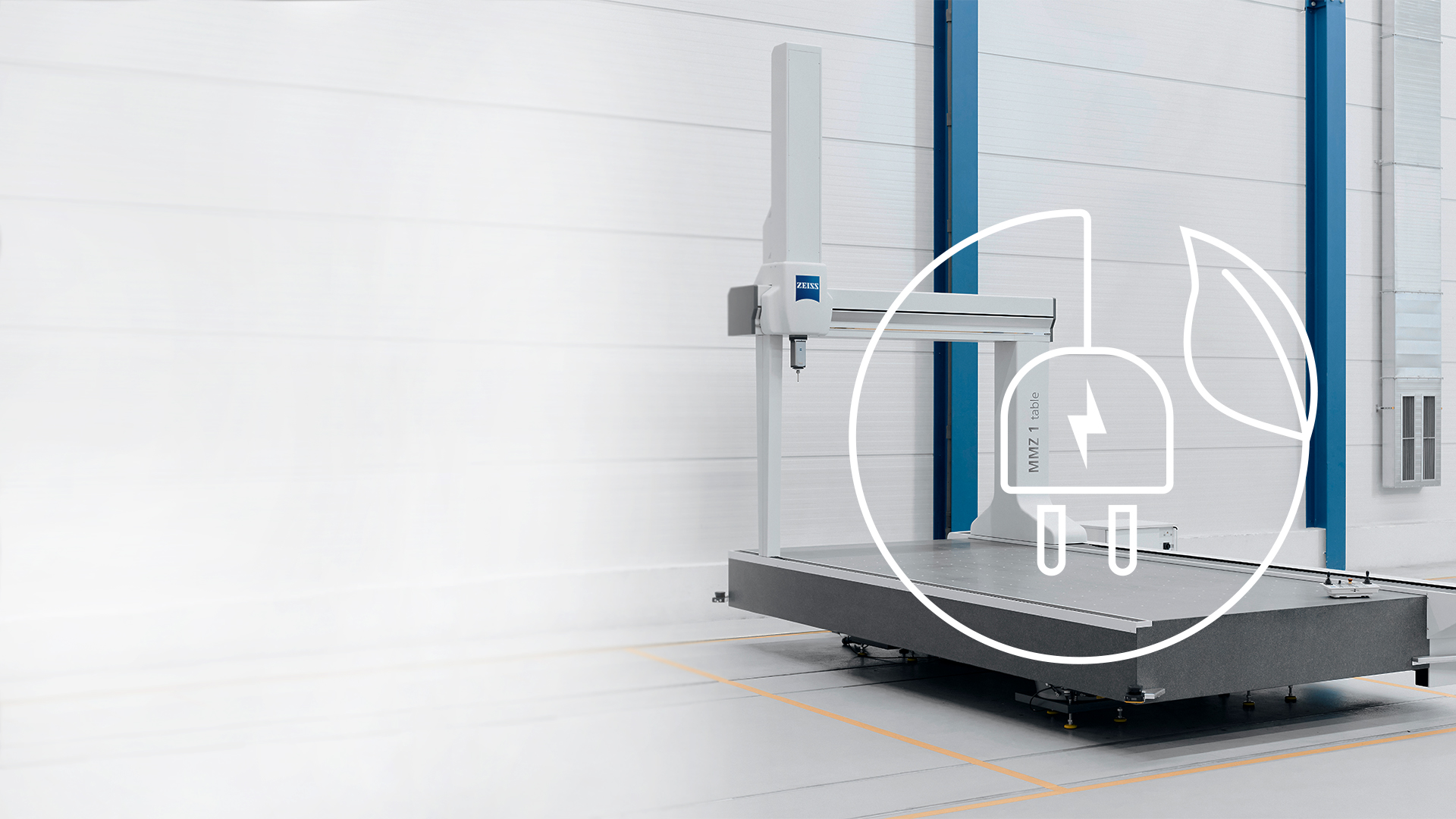

Proekologiczne rozwiązania

Zmniejsza pobór mocy w czasie przestojów i zmniejsza ilość potrzebnej energii w systemie.

Automatycznie odcina dopływ sprężonego powietrza do łożysk powietrznych po określonym czasie, minimalizując w ten sposób zużycie powietrza, gdy maszyna współrzędnościowa nie jest używana.

Inteligentne zarządzanie energią polegające ma magazynowaniu energii powstałej podczas hamowania i przekazywaniu jej na kolejne przyspieszenie.

Dane techniczne

Typ	Portalowa maszyna CMM o dużych gabarytach
Rozmiary	20/30/15 20/40/15

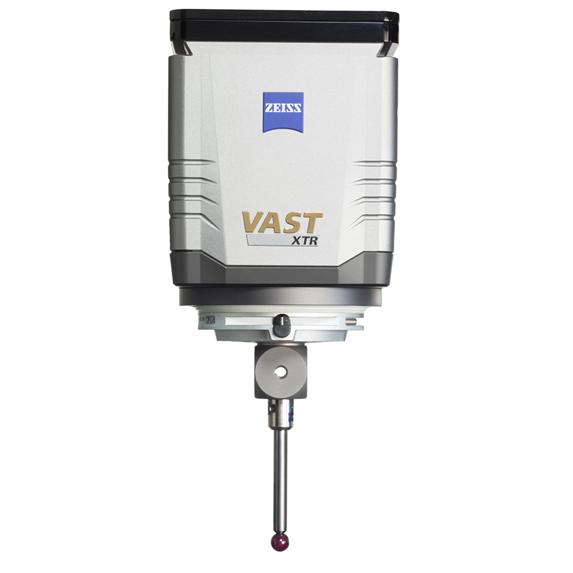

Kompatybilne głowice	VAST XT gold VAST gold VAST XTR, RDS – VAST XXT
Dokładność	3,6 + L/250 µm
Max. waga części	5 t
Wymagany fundament	Nie, jeśli podłoga utrzyma obciążenie
Oprogramowanie	ZEISS CALYPSO, ZEISS CALYPSO navigator, ZEISS CALYPSO performance
