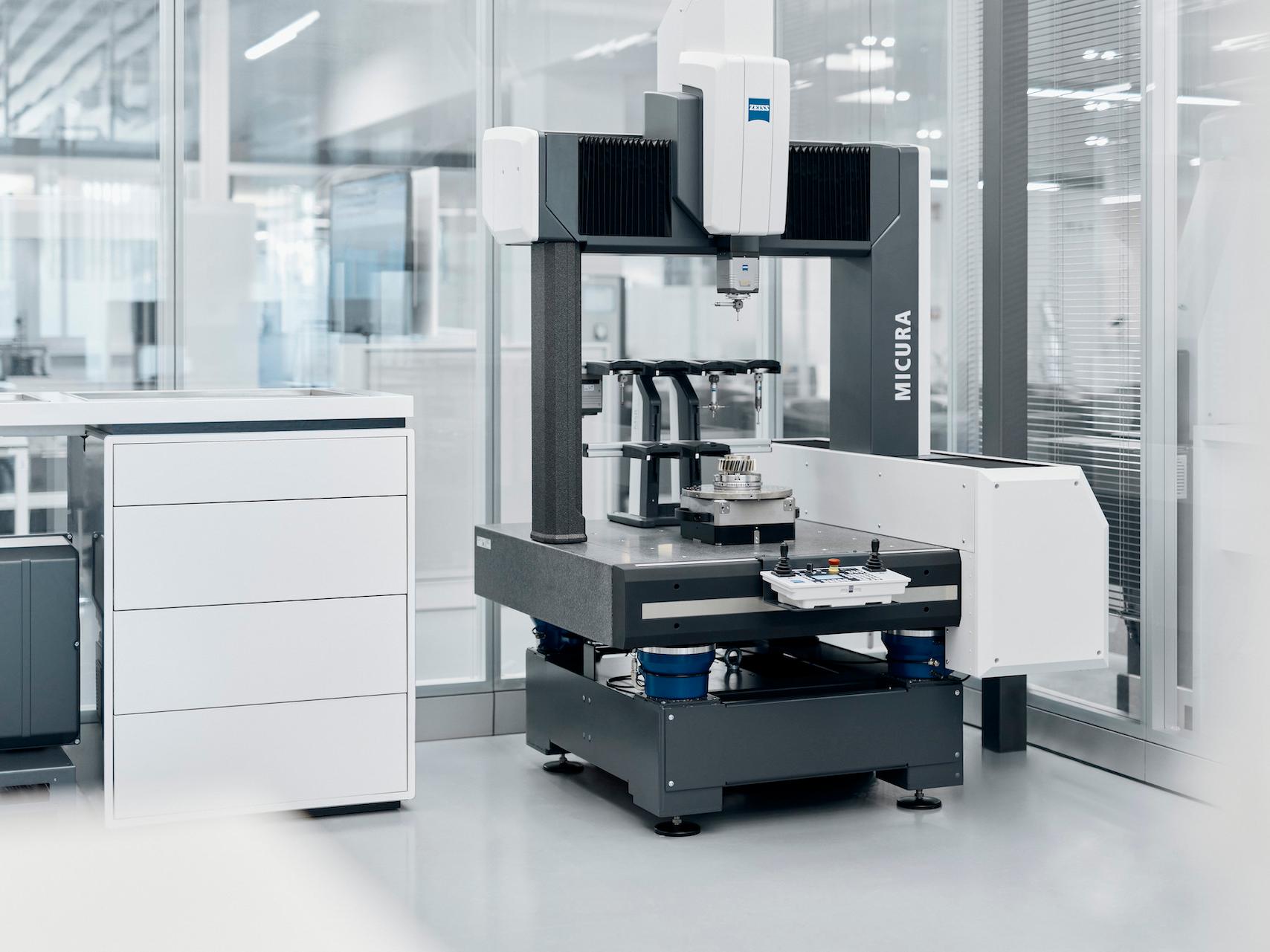

ZEISS MICURA
Portalowy współrzędnościowy system pomiarowy

ZEISS MICURA

Maksymalna precyzja dla małych detali

ZEISS MICURA wyznacza standardy precyzji dla kompaktowych detali i łączy zaawansowane technologie, w tym aktywna głowica skanująca ZEISS VAST XT gold, ZEISS VAST XTR gold, technologia navigator i nowe innowacyjne udoskonalenia CMM, zapewniając niezrównaną dokładność w swojej klasie.

  • Wysoka precyzja z dokładnością <1 µm
  • Aktywne skanowanie i technologia navigator
  • Wysoka stabilność dzięki łożyskom powietrznym
  • Opcjonalny stół obrotowy zapewniający większą elastyczność dzięki skanom 4-osiowym
ZEISS MICURA
Kontakt

Lider pod względem dokładności

ZEISS MICURA to rozwiązanie spełniające nowe wymagania w produkcji przemysłowej, gdzie detale stają się coraz bardziej kompaktowe, a wymogi co do dokładności stale rosną.

Kompaktowe wymiary, wysoka precyzja

Wyposażona w wysokiej klasy głowicę ZEISS VAST XT gold lub ZEISS VAST XTR gold oraz technologię navigator, maszyna ZEISS MICURA oferuje aktywne skanowanie z dokładnością pomiaru poniżej jednego mikrometra. ZEISS MICURA sprawdza się w szczególności w przypadku małych, skomplikowanych detali o niewielkich tolerancjach, takich jak te stosowane w optyce, technologii medycznej lub elektronice. Pomimo kompaktowych wymiarów, współrzędnościowy system pomiarowy oferuje objętość pomiarową 500 x 700 x 600 mm – znacznie większą niż porównywalne maszyny.

Precyzyjne skanowanie z wysoką prędkością

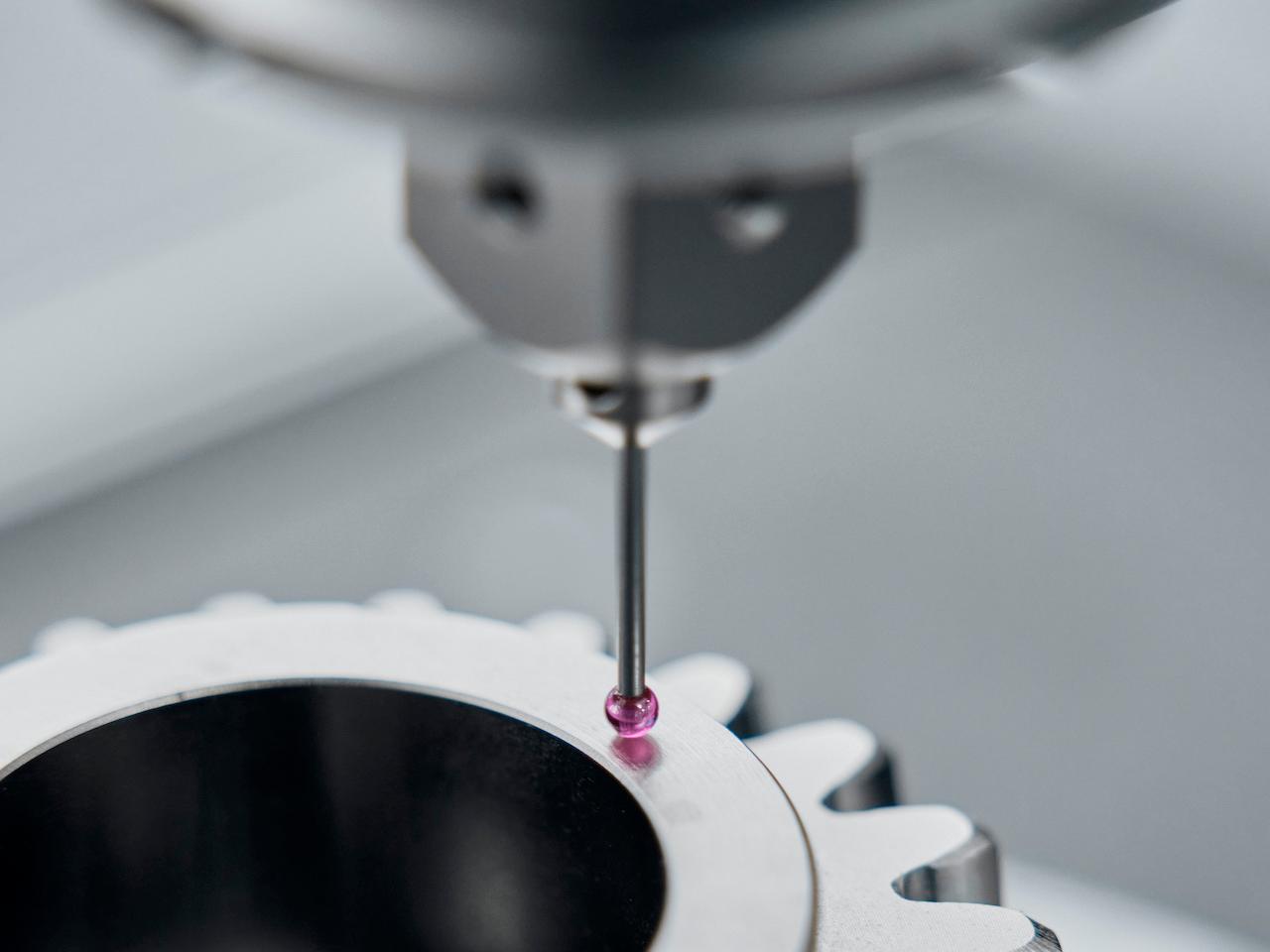

Głowice VAST XT gold i VAST XTR gold od ZEISS umożliwiają szybkie skanowanie, rejestrując do 500 punktów pomiarowych na sekundę. Oprócz parametrów geometrycznych, w krótkim czasie można precyzyjnie zmierzyć także parametry kształtu i położenia, takie jak okrągłość lub płaskość. Głowica VAST XT gold może być wyposażona w szczególnie małe kulki pomiarowe. Najmniejsza kulka ma średnicę zaledwie 0,3 mm.

Automatyczna prędkość pomiaru

System ZEISS MICURA jest standardowo wyposażony w technologię VAST navigator. Automatycznie ustawia ona optymalną prędkość pomiaru z gwarantowaną dokładnością – a tym samym znacznie skraca czas pomiaru. ZEISS MICURA porusza się nieco wolniej w obszarach wymagających wysokiej precyzji. Współrzędnościowy system pomiarowy porusza się szybciej, jeśli kontury są prostsze lub jeśli wymogi są mniejsze.

Technologia navigator przekłada się na jeszcze większe oszczędności czasu dzięki stycznemu najazdowi i skanowaniu, skanowaniu po spirali i szybkiej dynamicznej kwalifikacji trzpienia pomiarowego.

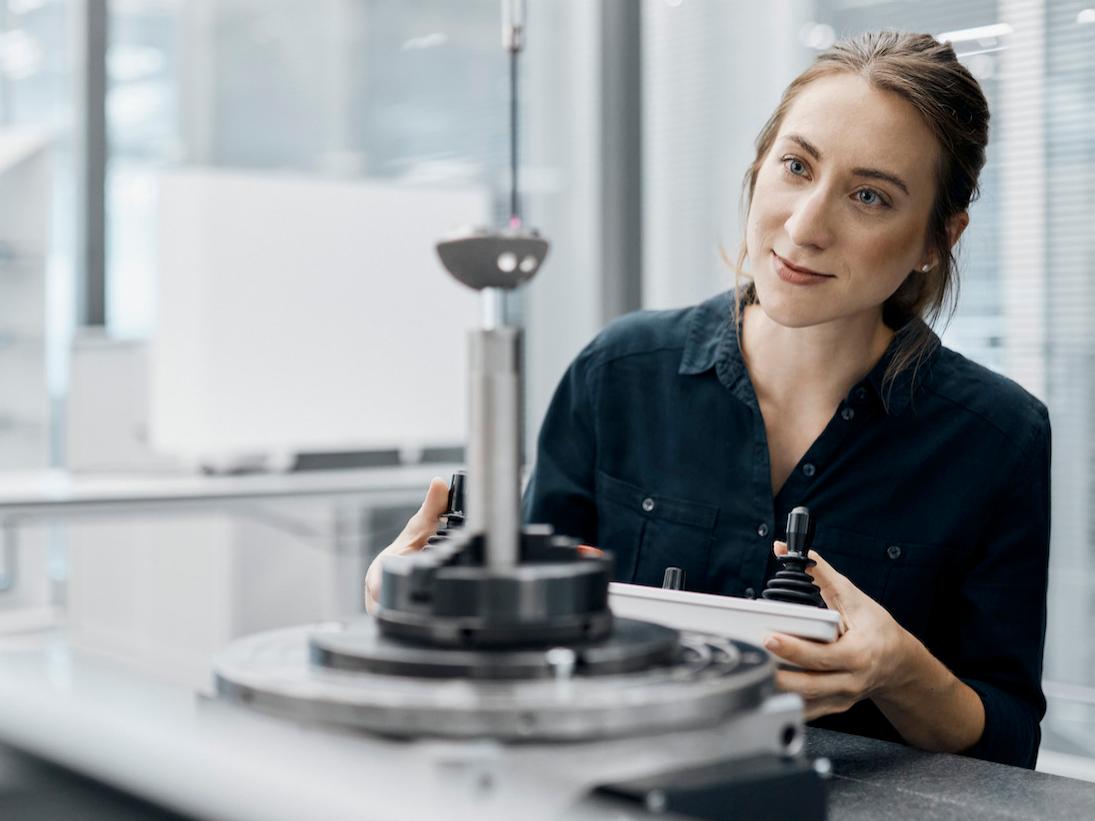

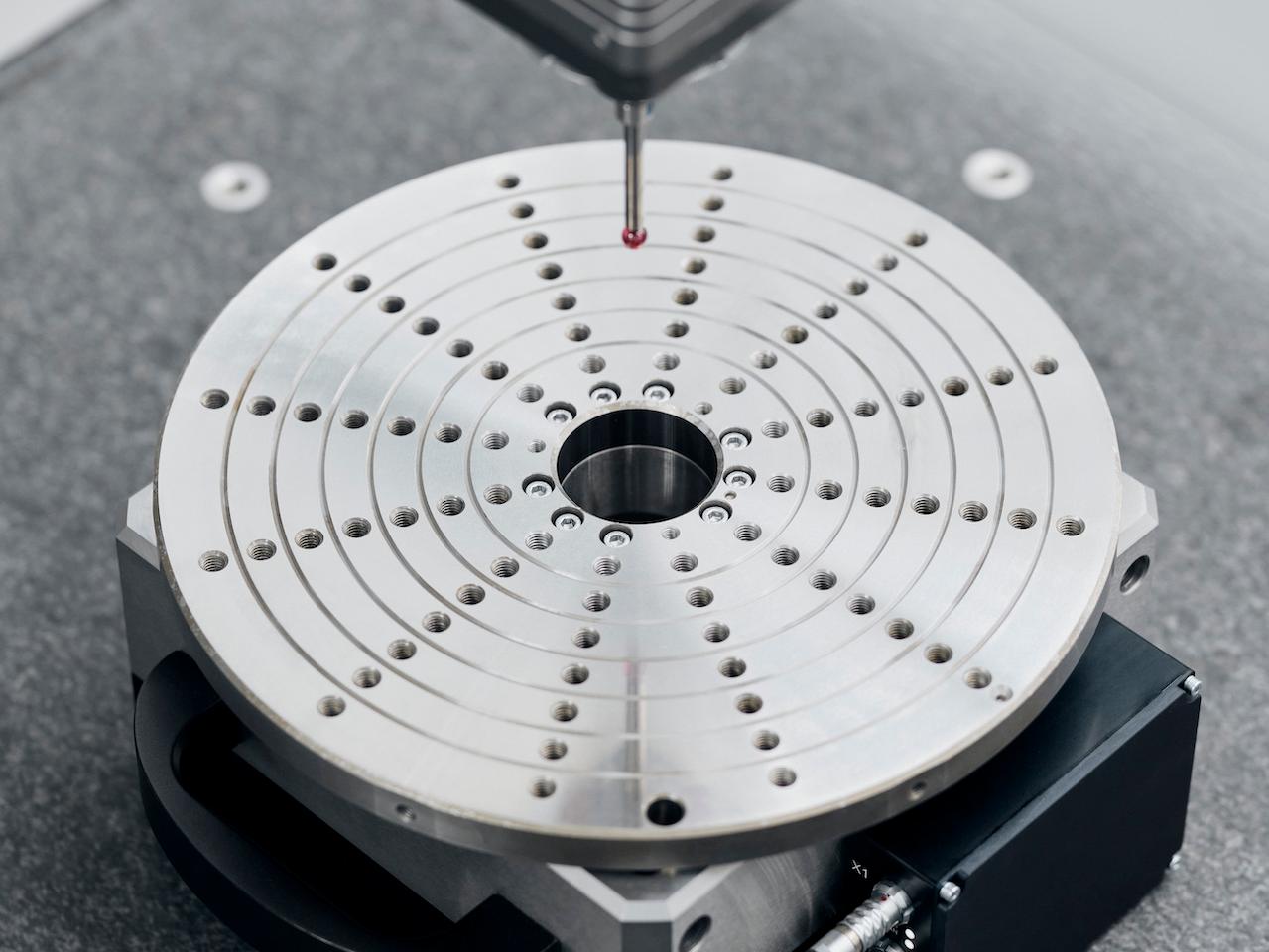

Większa elastyczność dzięki stołowi obrotowemu ZEISS

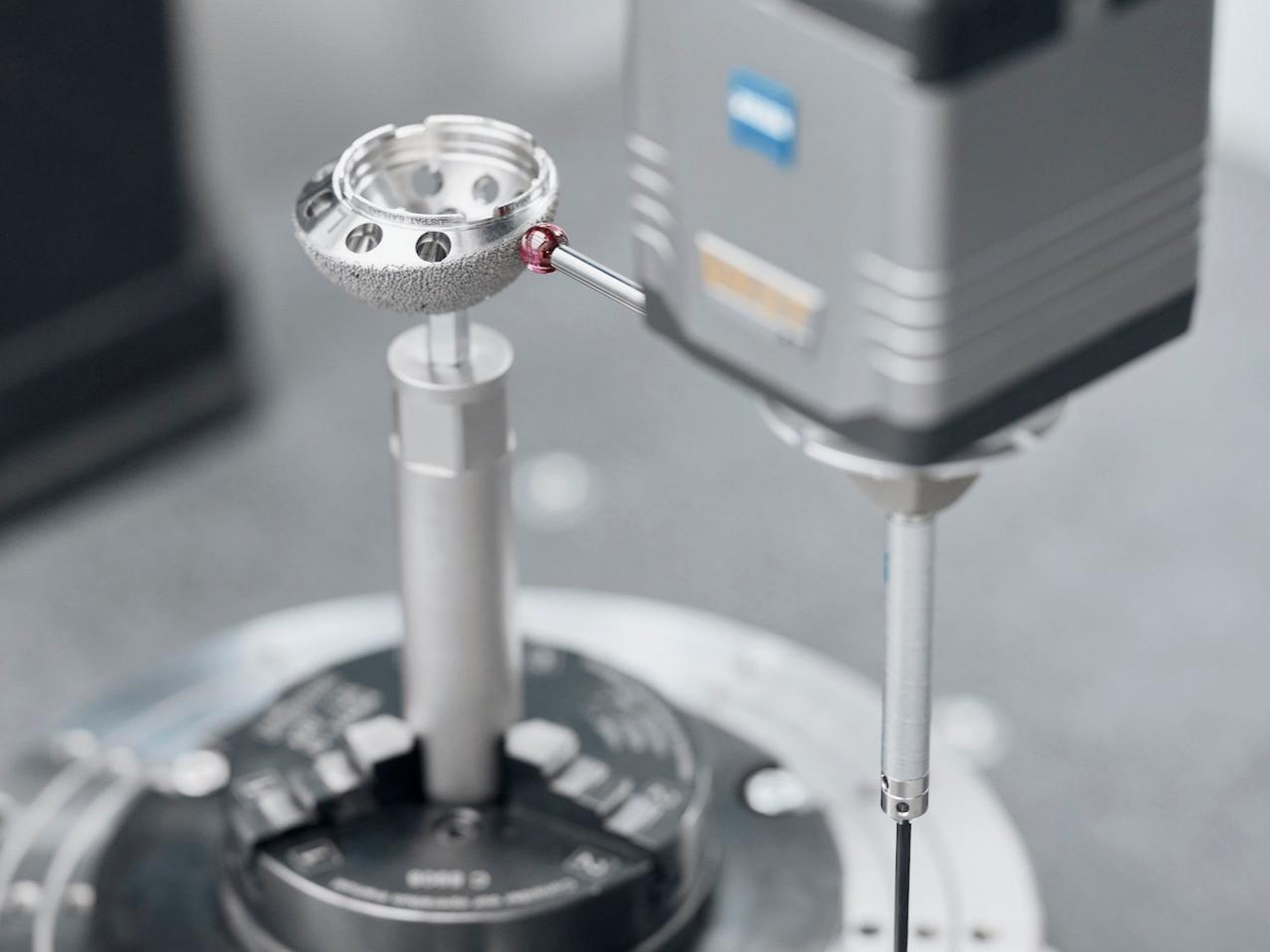

Elastyczny stół obrotowy ZEISS RT-RB 100-1 można w razie potrzeby zamontować w obszarze pomiarowym jako wariant konfiguracji, a następnie w prosty sposób przenieść poza obszar pomiarowy. Opcja ta umożliwia pomiar w czterech osiach – przy użyciu tylko jednej maszyny.

Najważniejsze informacje techniczne

  • Dokładność wspomagana komputerowo (Computer-Aided Accuracy – CAA)

    Dokładność wspomagana komputerowo (Computer-Aided Accuracy – CAA)

    Składowe błędów spowodowane dynamicznymi efektami bezwładności są korygowane za pomocą komputerów.

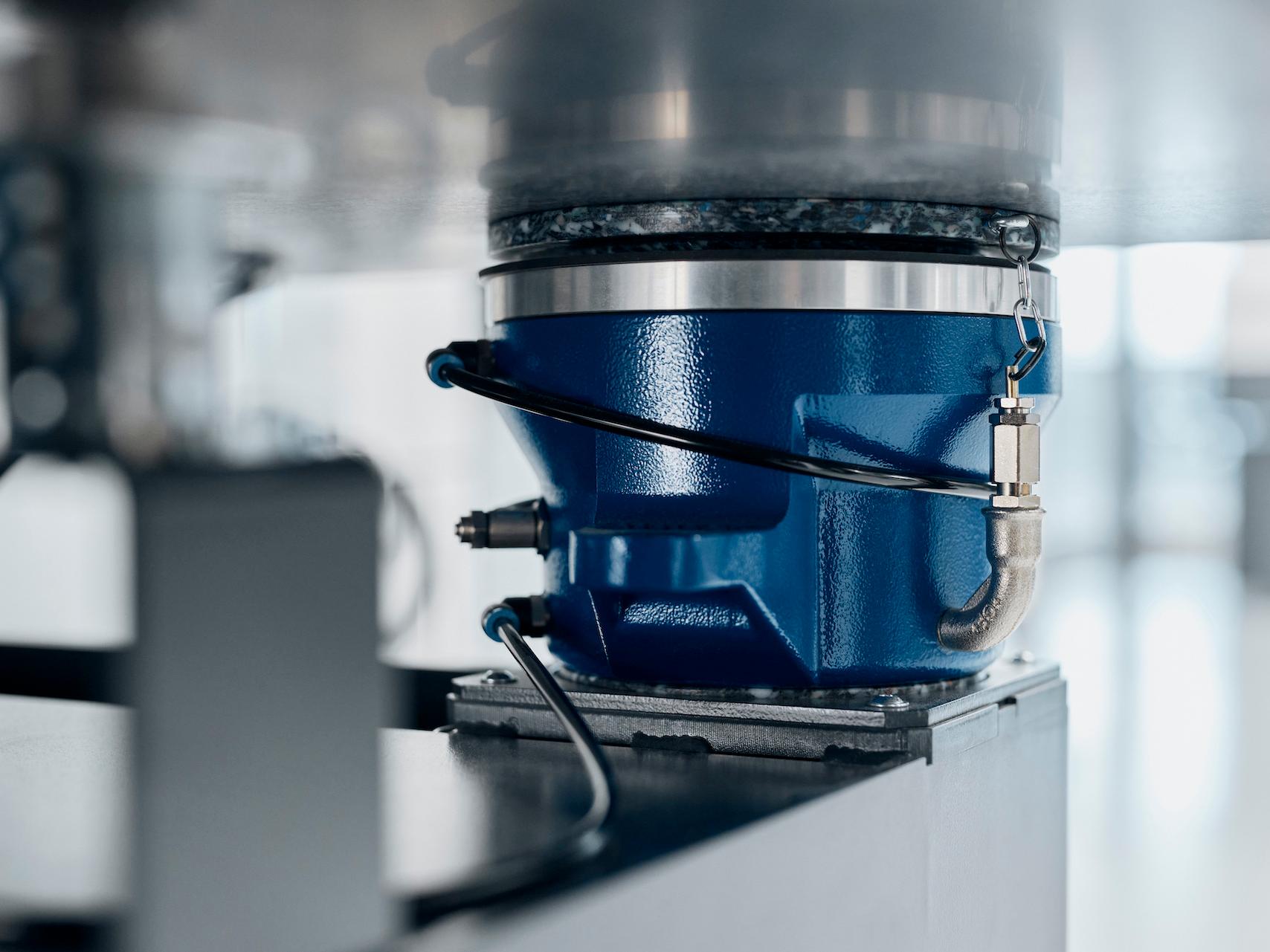

  • Łożyska powietrzne i tłumienie drgań

    Łożyska powietrzne i tłumienie drgań

    Czterostronne łożyska powietrzne ZEISS gwarantują stabilność i precyzję. Dostępna jest także dodatkowa opcja aktywnego tłumienia drgań dla optymalnej absorpcji drgań podłoża.

  • Czujniki temperatury

    Czujniki temperatury

    Dwa czujniki do rejestrowania temperatury detalu są częścią podstawowego wyposażenia ZEISS MICURA.

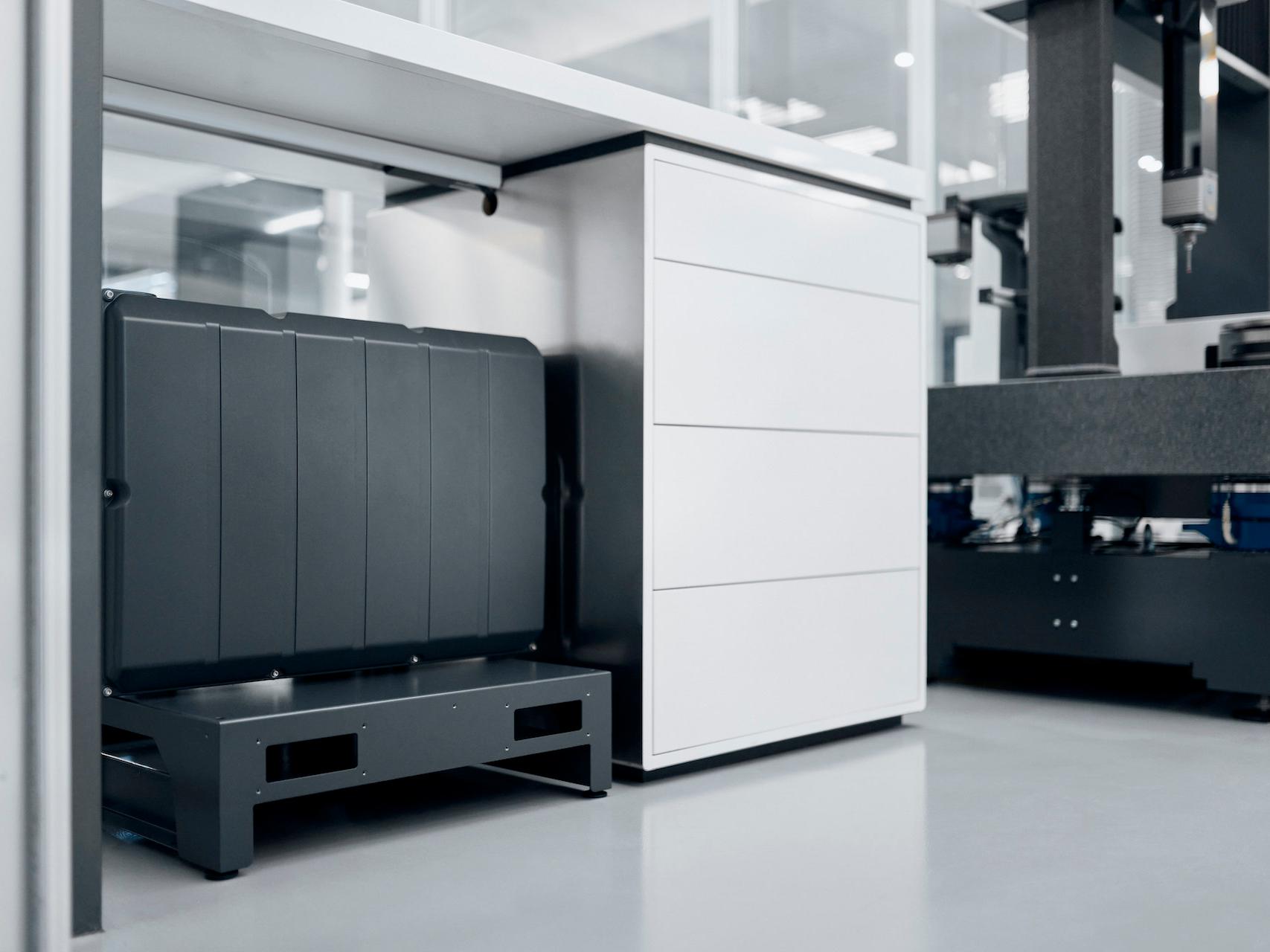

  • Oddzielna jednostka sterująca

    Oddzielna jednostka sterująca

    Czynniki termiczne można zminimalizować poprzez oddzielenie współrzędnościowego systemu pomiarowego i kontrolera.

  • Koordynacja pod względem technicznym

    Koordynacja pod względem technicznym

    Wszystkie podzespoły są odpowiednio skoordynowane pod względem technicznym: mowa o technologii sterowania, oprogramowaniu, głowicach i dodatkowych podzespołach firmy ZEISS.

  • Aktywne sterowanie siłą nacisku

    Aktywne sterowanie siłą nacisku

    Siła nacisku sondy jest aktywnie kontrolowana i jest ograniczona do minimum – a więc idealna do delikatnych materiałów.

Dane techniczne

Objętość pomiarowa w dm

5/7/6

Dokładność od

0,7 + L/400 μm

Głowica

ZEISS VAST XT gold

ZEISS VAST XTR gold

Maksymalna waga części

730 kg

Oprogramowanie

ZEISS CALYPSO

Historia sukcesu

Referencje dla referencji
11.04.2019

Referencje dla referencji

Specjalista w dziedzinie precyzji, firma MG Marposs, polega na precyzyjnych maszynach CMM firmy ZEISS w zakresie certyfikacji mistrzów.
