Seria ZEISS PRISMO

Seria ZEISS PRISMO

Gdy precyzja ma największe znaczenie

Poznaj serię ZEISS PRISMO

Odkryj nową erę precyzji. ZEISS PRISMO od ponad 30 lat jest jedną z najbardziej precyzyjnych współrzędnościowych maszyn pomiarowych na rynku dostarczając niezawodne i powtarzalne wyniki z maksymalną dokładnością. Współrzędnościowe maszyny pomiarowe z rodziny ZEISS PRISMO oferują najwyższe prędkości pomiaru spośród wszystkich współrzędnościowych maszyn pomiarowych ZEISS i są odpowiednie do użytku w wielu różnych środowiskach. Seria ZEISS PRISMO składa się z czterech modeli. Wysoka jakość i dokładność pomiarów zwiększają wydajność Twojego procesu. Jeśli nie chcesz iść na kompromis w zakresie precyzji procesu zapewnienia jakości, seria ZEISS PRISMO jest dla Ciebie właściwym wyborem. Obowiązuje tu bowiem zasada: dokładność plus bezpieczeństwo zapewniają produktywność.

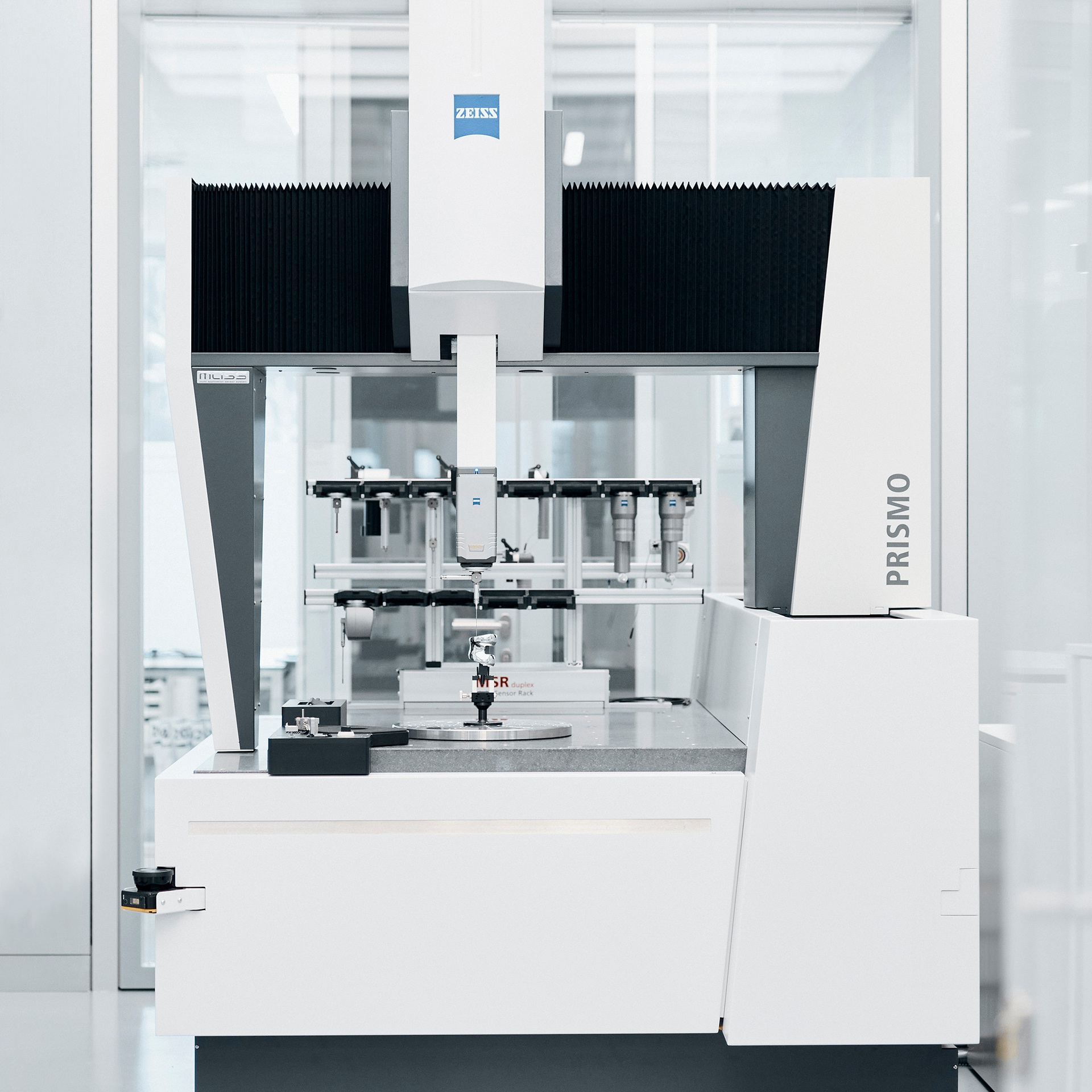

ZEISS PRISMO

ZEISS PRISMO

Do różnych zadań

ZEISS PRISMO to flagowy model wśród współrzędnościowych maszyn pomiarowych firmy ZEISS, który charakteryzuje się błędem pomiaru długości od 0,9 + L/350 µm i oferuje maksymalną produktywność oraz wyjątkową wydajność.

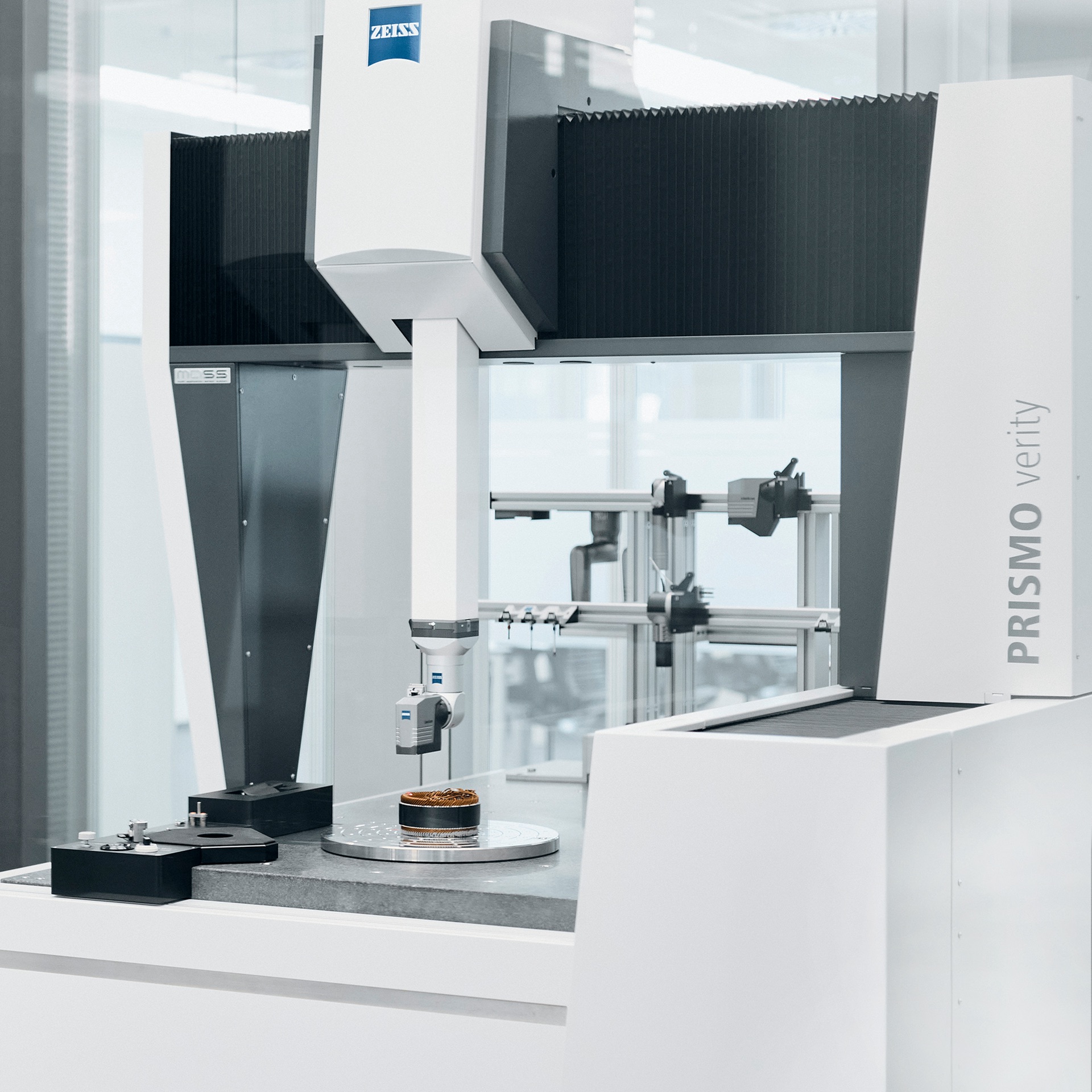

ZEISS PRISMO verity

ZEISS PRISMO verity

Nowy standard

ZEISS PRISMO verity zapewnia wyniki z błędem pomiaru długości od zaledwie 0,7 + L/400 µm i oferuje lepsze wartości dla pomiaru kształtu.

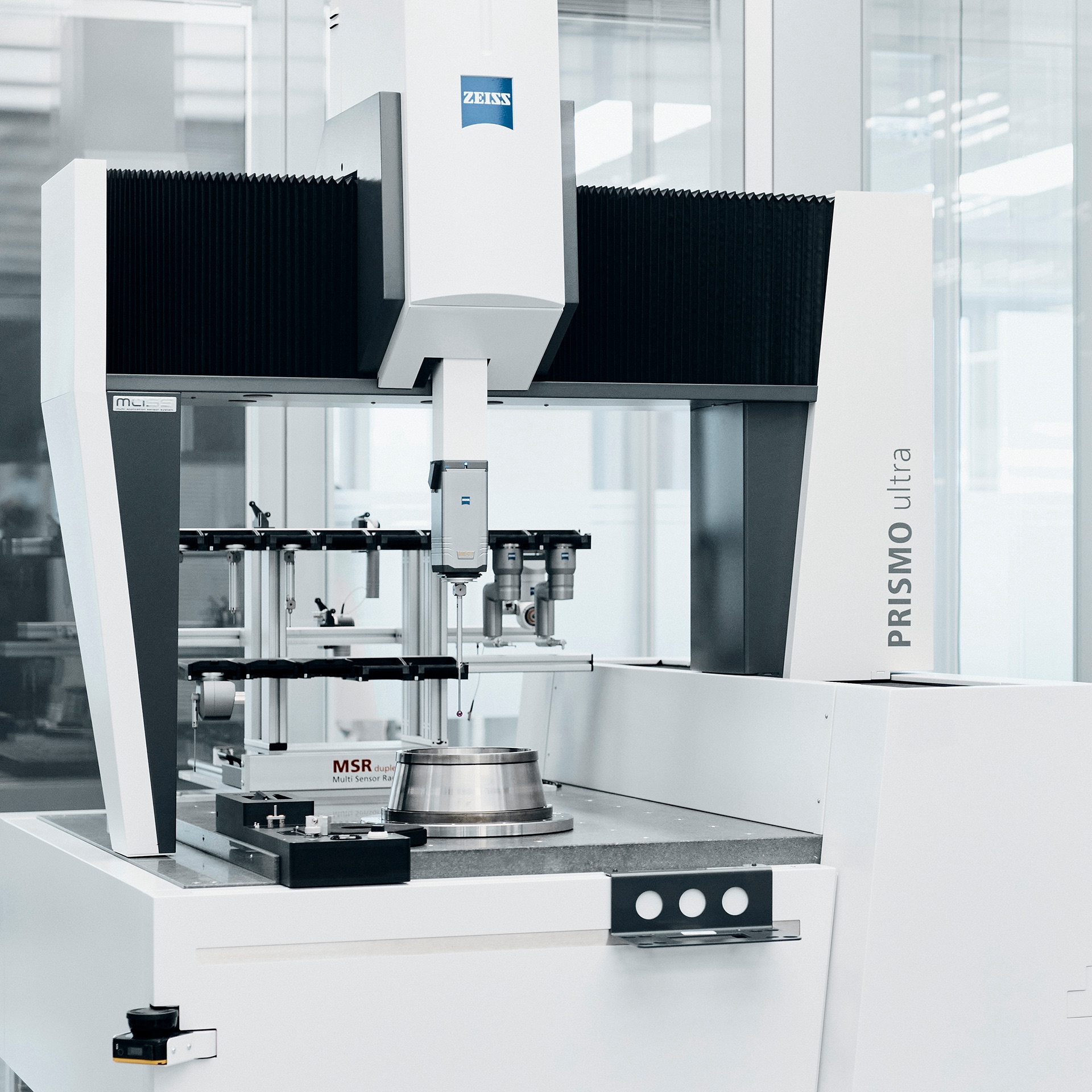

ZEISS PRISMO ultra

ZEISS PRISMO ultra

Maksymalna precyzja serii PRISMO

Dzięki błędowi pomiaru długości wynoszącemu 0,5 + L/500 µm, ZEISS PRISMO ultra zapewnia jeszcze większą precyzję, dzięki czemu doskonale nadaje się do zadań badawczych i kalibracyjnych, a także do laboratoriów referencyjnych.

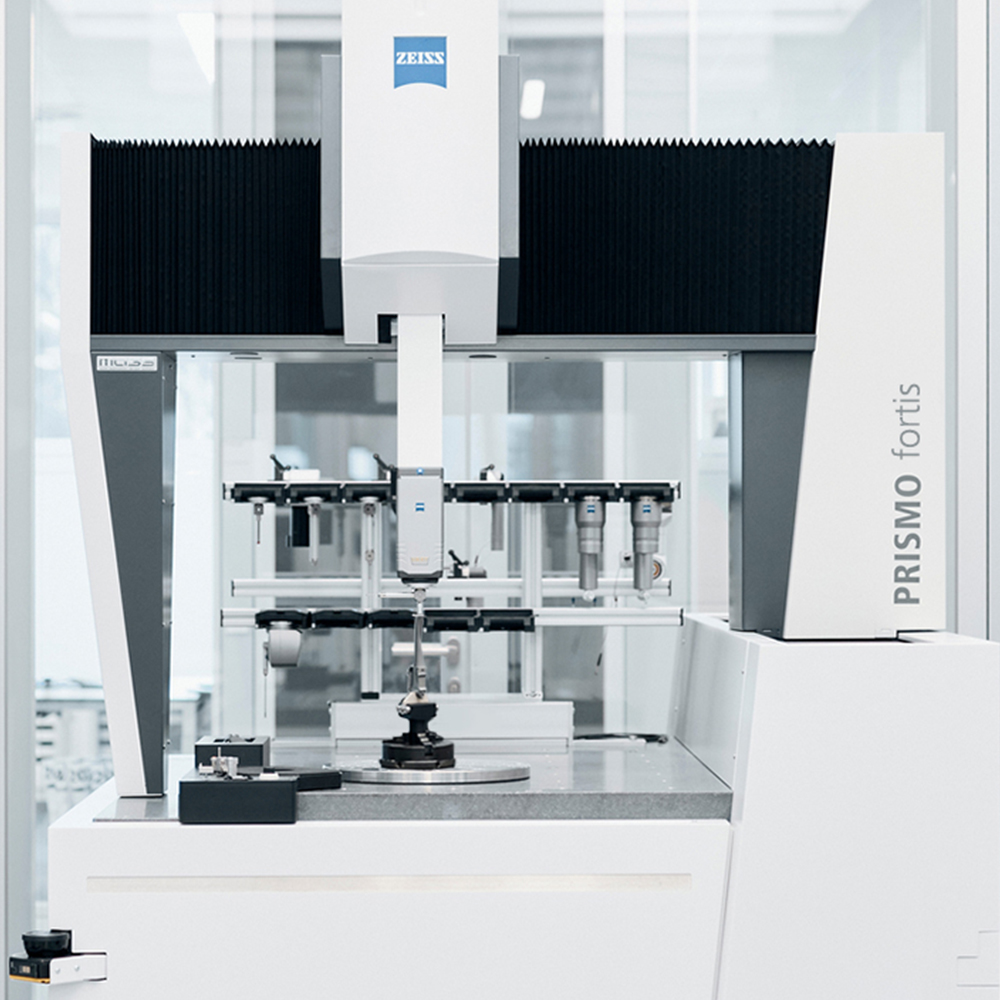

ZEISS PRISMO fortis

ZEISS PRISMO fortis

Precyzja w środowisku produkcyjnym

System ZEISS PRISMO fortis jest przeznaczony do pracy w środowiskach produkcyjnych i oferuje najwyższą precyzję nawet w temperaturach do 40°C.

ZEISS PRISMO wyznacza nowe standardy

Więcej niż tylko „lifting”: flagowa seria współrzędnościowych maszyn pomiarowych firmy ZEISS została zaprojektowana całkowicie od nowa. Dzięki licznym modernizacjom bezpieczeństwo, efektywność kosztowa i środowiskowa, elastyczność, ergonomia i, co nie mniej ważne, wydajność, osiągnęły zupełnie nowy poziom.

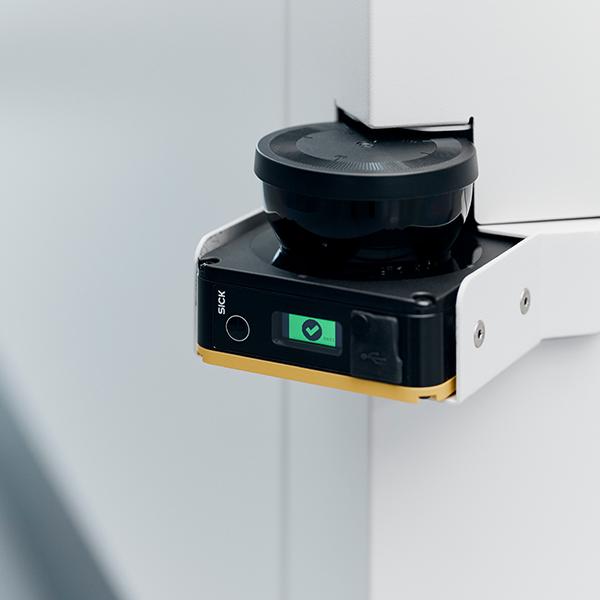

Laserowy skaner bezpieczeństwa i certyfikacja DGUV

Zwiększone bezpieczeństwo

Laserowy skaner bezpieczeństwa i certyfikacja DGUV

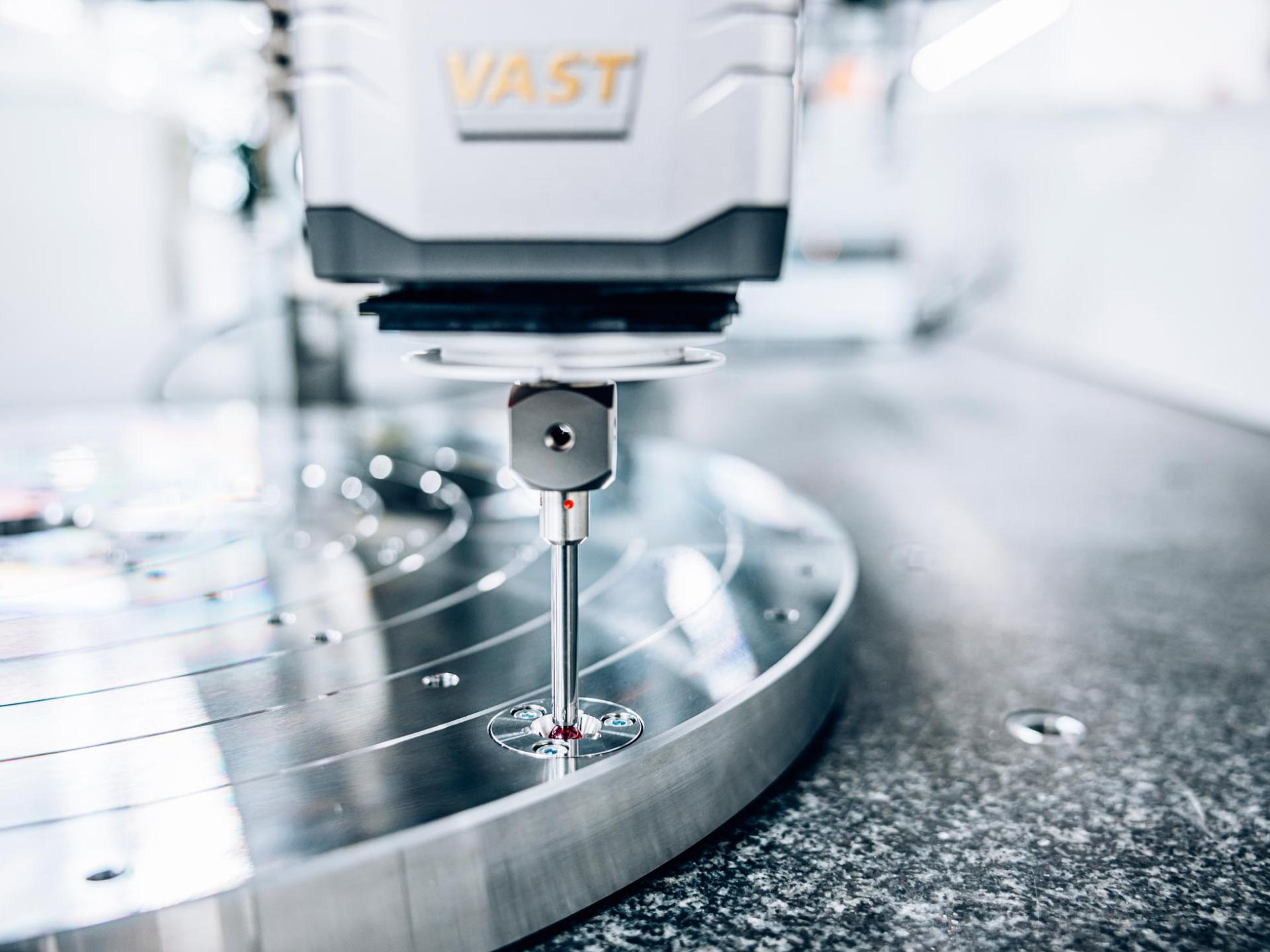

Prędkość skanowania i opcjonalny stół ZEISS VAST Rotary Table Axis

Maksymalna wydajność

Prędkość skanowania i opcjonalny stół ZEISS VAST Rotary Table Axis

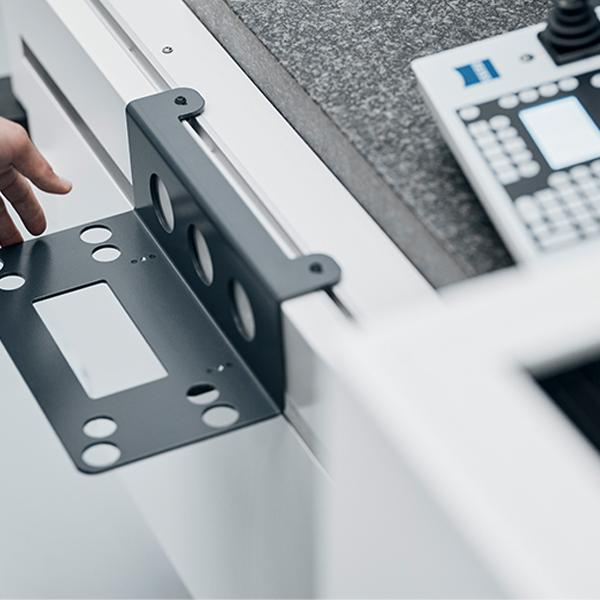

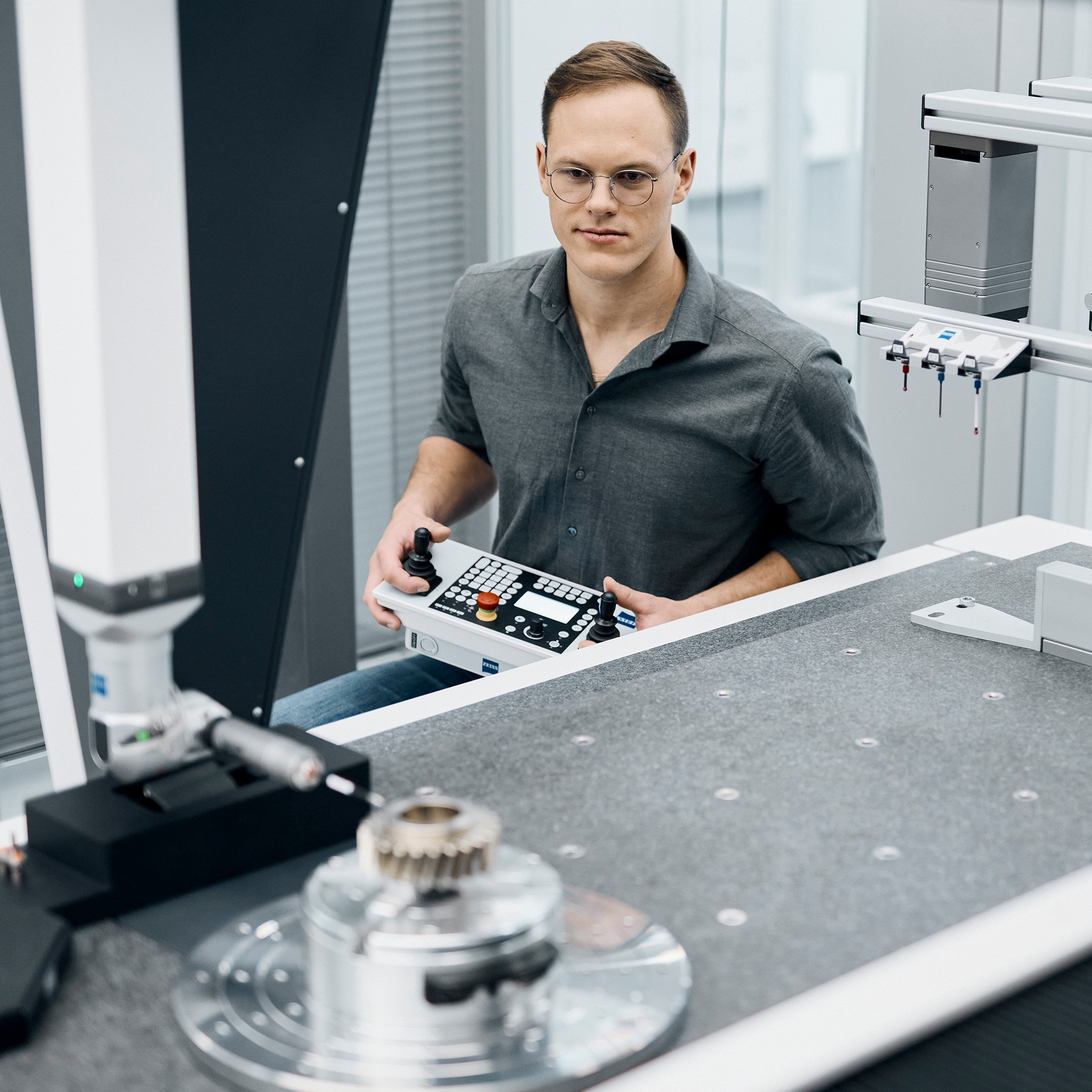

Półka na pulpit sterowniczy, rozmieszczenie przełączników i smukła konstrukcja

Wyższa ergonomia pracy

Półka na pulpit sterowniczy, rozmieszczenie przełączników i smukła konstrukcja

W nowej serii ZEISS PRISMO zadbano również o optymalizację ergonomii. Nowy uchwyt na pulpit sterowniczy pozwala na wygodne przechowywanie, gdy nie jest używany.

Aby jeszcze bardziej ułatwić obsługę i monitorowanie, większość przełączników nie znajduje się już na kontrolerze, ale bezpośrednio na pulpicie sterowniczym.

Nowa osłona z przodu znacznie zmniejsza odległość między operatorem a objętością pomiarową w porównaniu z poprzednim modelem - co może zapewnić ochronę pracownikom, zwłaszcza podczas załadunku ciężkich obiektów.

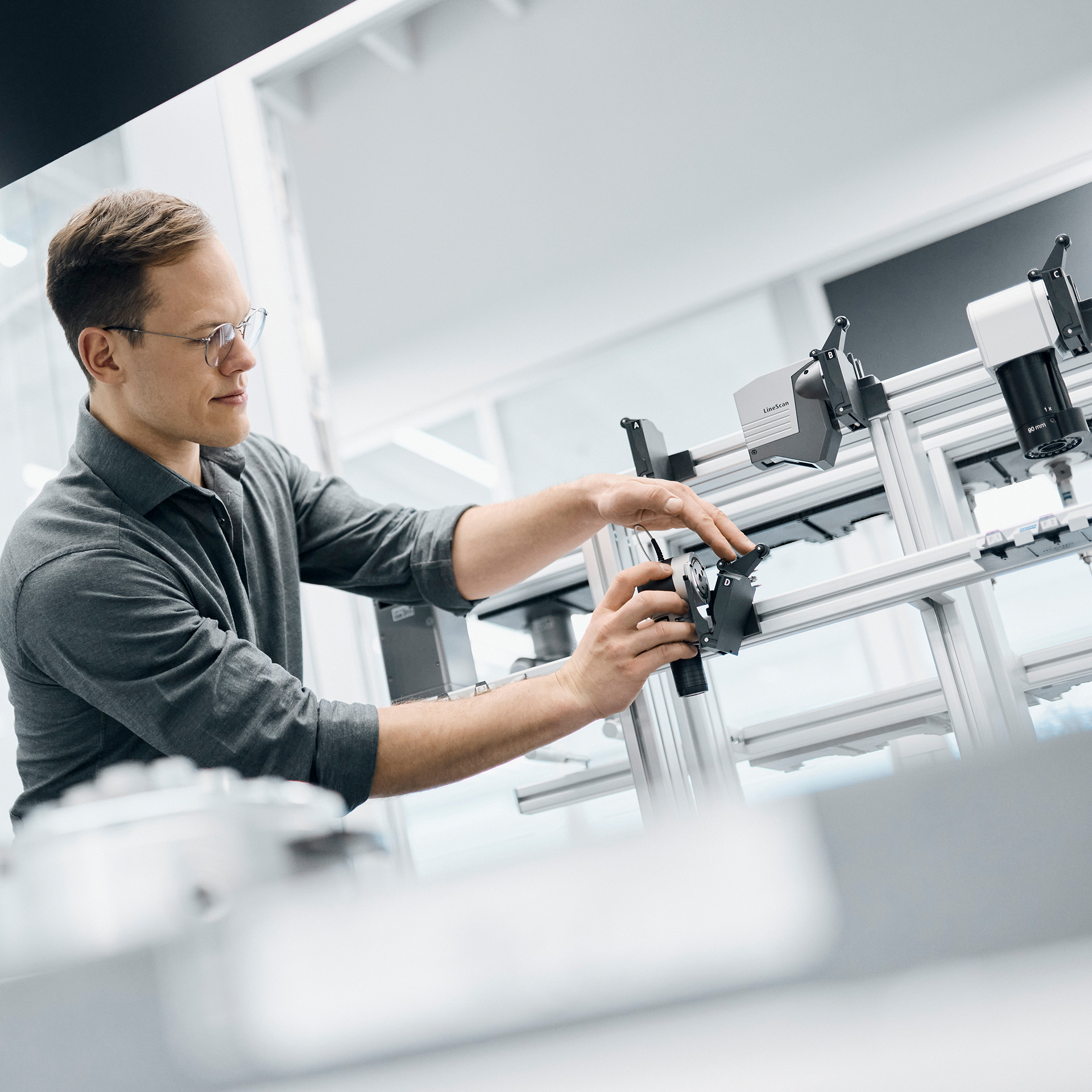

Swobodny wybór głowicy i rozszerzona gama rozmiarów

Zwiększona elastyczność

Swobodny wybór głowicy i rozszerzona gama rozmiarów

Dzięki nowemu kontrolerowi ZEISS C99m, maszyna ZEISS PRISMO jest kompatybilna teraz zarówno z ZEISS ROTOS (głowica do pomiarów chropowatości), jak i ZEISS LineScan (sensor optyczny), zwiększając tym samym elastyczność zastosowania.

Rozszerzono również gamę dostępnych rozmiarów. Standardowe rozmiary ZEISS PRISMO od 7/9/5 do 16/42/10 są nadal dostępne. Wersja standardowa jest teraz dostępna również w trzech nowych rozmiarach: 16/24/14, 16/30/14 i 16/42/14.

Porównanie

ZEISS PRISMO
ZEISS PRISMO verity
ZEISS PRISMO ultra
ZEISS PRISMO fortis

Miejsce użytkowania

Laboratorium pomiarowe (offline)

Produkcja (offline)

Laboratorium pomiarowe (offline)

Laboratorium pomiarowe (inline)

Dokładność od

0,9 + L/350 μm

0,7 + L/400 μm

0,5 + L/500 μm

0,7 + L/400 μm (przy 22°C), do 2,7 + L/80 μm (przy 40°C)

Zakres temperatury

19-22°C

19-22°C

20-22°C

5-40°C z TVA (Temperature Variable Accuracy)

Technologia ZEISS MASS

W standardzie

W standardzie

W standardzie

W standardzie

Zgodność z DGUV

Modernizacja starszych modeli

ZEISS PowerSaver

Kompatybilność z ZVRA i ZVR

ZVRA (opcjonalnie)

ZVRA (opcjonalnie)

ZVRA (opcjonalnie)

ZVRA (opcjonalnie)
ZVR (tylko 7/12/7 fortis)

Szklano-ceramiczne liniały

Robax ®: Rozdzielczość 200 nm

ZERODUR ®: Rozdzielczość 80 nm

ZERODUR ®: Rozdzielczość 20 nm

ZERODUR ®: Rozdzielczość 80 nm

Rozmiary

7/9/5 - 16/42/14

7/9/5 - 12/18/10

7/10/5 - 16/30/10

7/12/7 - 12/18/10

Większa wydajność

Sterownik wydajności dla maksymalnej prędkości i sprawności

ZEISS CMM Acceleration Mode for Aerospace Applications

ZEISS CMM Acceleration Mode for Aerospace Applications

Specjalna opcja dla ZEISS PRISMO 7/12/7 i 12/18/10 fortis

Niezbędna kontrola jakości elementów silnika, takich jak łopatki turbin i bliski, podlega surowym wymogom zapewnienia jakości. Stanowi ona 20% całkowitych kosztów produkcji i 25% całkowitego czasu produkcji, co czyni ją niezwykle kosztowną i czasochłonną. Przyspieszenie procesu pomiarowego bez kompromisu w zakresie dokładności pomiaru oznacza znaczne potencjalne oszczędności dla całej branży. Rozwiązanie to nosi nazwę ZEISS CMM Acceleration Mode for Aerospace Applications.

ZEISS CMM Acceleration Mode for Aerospace Applications dostępny dla ZEISS PRISMO 7/12/7 i 12/18/10 fortis oferuje opcje ZEISS VAST Rotary Table Axis (ZVRA) oraz ZEISS VAST Rotary Table (ZVR), a także specjalny pakiet dla wsparcia aplikacyjnego na życzenie. ZVRA zapewnia jeszcze większą dokładność dzięki szybkiej definicji osi stołu obrotowego. ZVR przyspiesza ruch stołu obrotowego, a tym samym proces pomiarowy i generowanie niezawodnych wyników pomiarów.

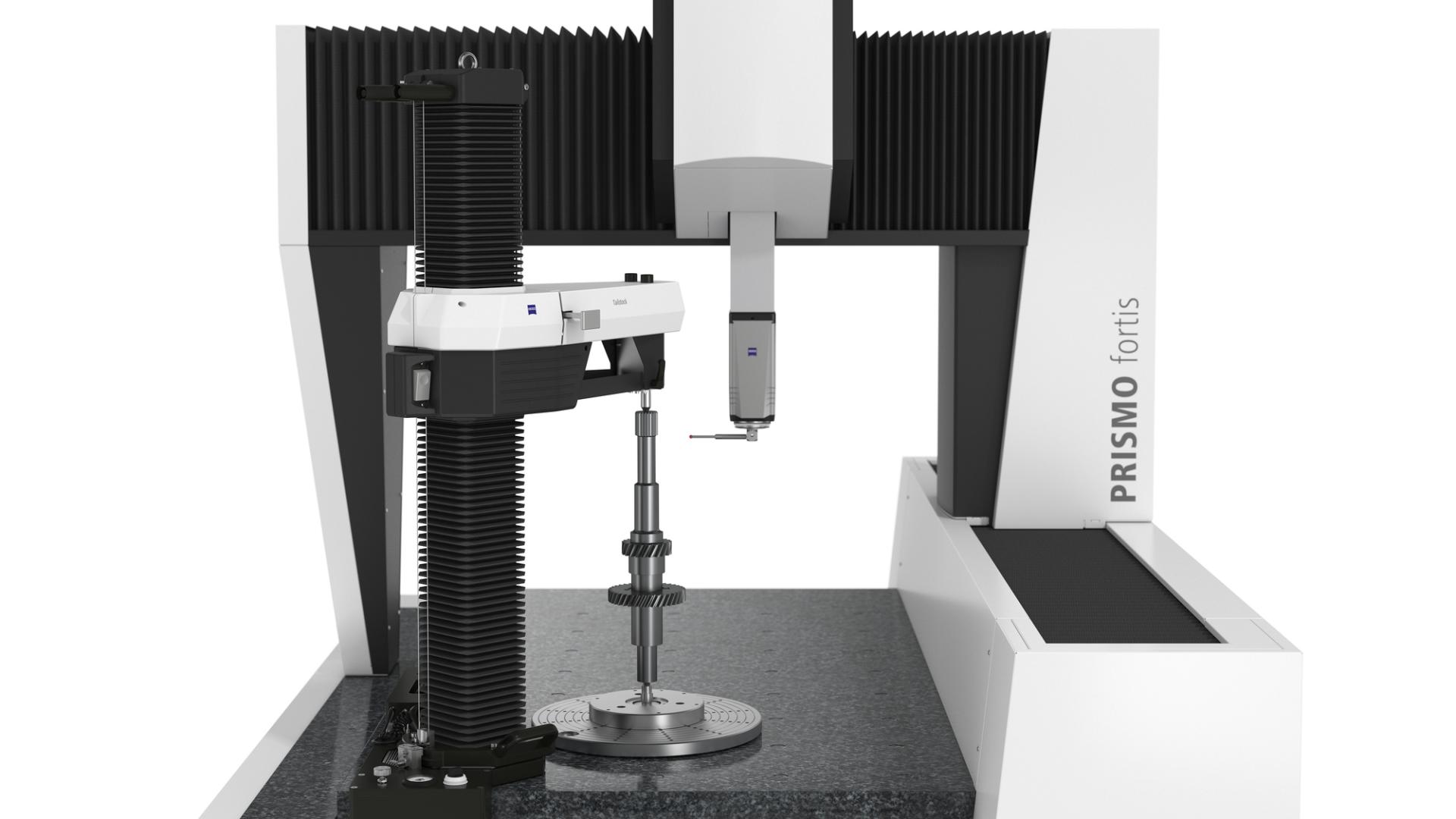

ZEISS TS

ZEISS TS

Nowy uchwyt dla serii ZEISS PRISMO

Specjalny uchwyt marki ZEISS umożliwia mocowanie falistych obiektów pomiarowych po obu jego końcach. Części typu wały przekładni, wały ślimakowe, wały korbowe, wały rozrządu i wirniki mogą być mocowane bez deformacji i mierzone w najlepszy możliwy sposób. Dzięki tej optymalnej dostępności, możliwe jest przeprowadzenie kompletnych pomiarów w ramach jednej konfiguracji mocowania. ZEISS TS posiada wymienny interfejs, który w razie potrzeby umożliwia szybkie ustawienie uchwytu w objętości pomiarowej. W połączeniu z precyzyjnym stołem obrotowym ZEISS RT-AB-600 z łożyskami powietrznymi, uniwersalną współrzędnościową maszynę pomiarową można szybko i elastycznie przekształcić w specjalną maszynę do pomiaru wałów. ZEISS TS jest dostępny w dwóch rozmiarach w Z jako warianty TS-7 i TS-10 i został zaprojektowany tak, aby pasował do wybranych modeli z serii ZEISS PRISMO.

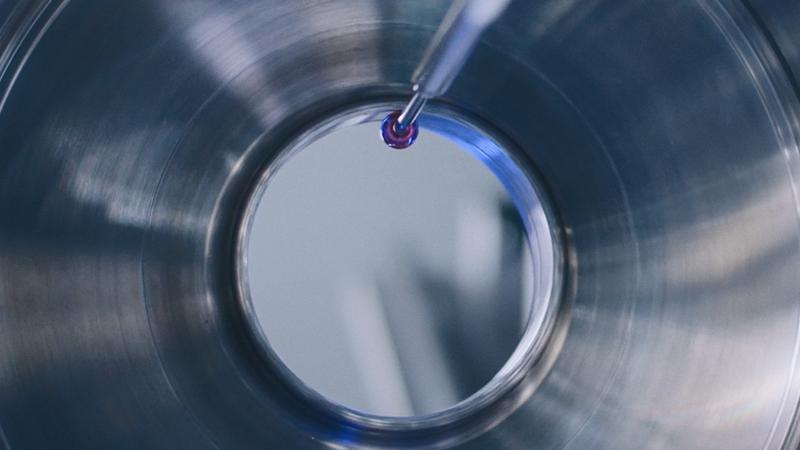

ZEISS Vast Navigator

ZEISS VAST navigator

Wysoka prędkość skanowania

Automatycznie konfiguruje optymalną prędkość skanowania, aby uniknąć błędów użytkownika podczas wybierania parametrów. Zapewnia większą szybkość skanowania, stałą dokładność oraz niezawodne i powtarzalne wyniki.

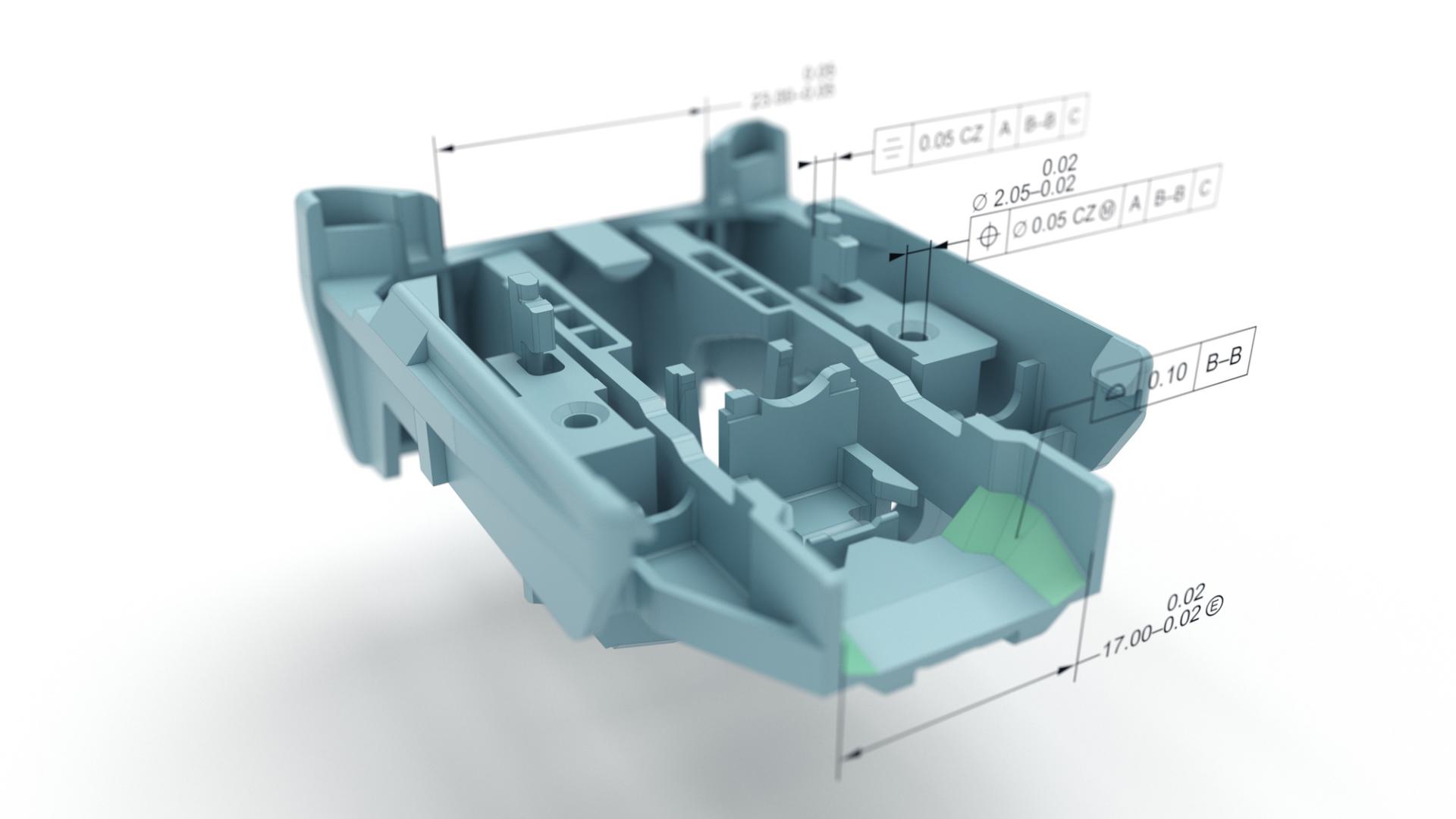

Oprogramowanie ZEISS CALYPSO

Oprogramowanie ZEISS CALYPSO

Oprogramowanie do pomiarów wymiarów

ZEISS CALYPSO umożliwia łatwy, szybki i niezawodny pomiar standardowych geometrii. Programuj plany inspekcji z łatwością klikając na odpowiednie cechy. Optymalne ścieżki przejazdu są generowane automatycznie przez oprogramowanie. Dzięki licznym opcjonalnym rozszerzeniom ZEISS CALYPSO oferuje również narzędzia do specjalnych wymagań, takie jak ZEISS CALYPSO VAST probing i ZEISS CALYPSO pallet optimizer. Funkcje te umożliwiają przeprowadzanie pomiarów nawet do 25% szybciej.

Więcej proekologicznych rozwiązań procesie pomiarowym dzięki ZEISS PRISMO

W cyklu życia każdej maszyny zużycie energii odgrywa kluczową rolę, ponieważ ma znaczący wpływ na ślad środowiskowy. Dzięki energooszczędnym funkcjom i nowo opracowanemu, energooszczędnemu kontrolerowi, ZEISS PRISMO jest doskonałym przykładem efektywnego wykorzystania zasobów w dziedzinie przemysłowej technologii pomiarowej. Seria ZEISS PRISMO oferuje trwałość i wyznacza nowe standardy w zakresie precyzji, szybkości i zrównoważonego rozwoju.

Nowa seria maszyn ZEISS PRISMO jest wyposażona w nowy kontroler C99m, który zmniejsza zużycie energii o 64% w porównaniu z poprzednimi modelami.
Więcej proekologicznych rozwiązań procesie pomiarowym dzięki ZEISS PRISMO
Dzięki funkcji ZEISS PowerSaver maszyna jest odłączana od zasilania, gdy nie jest używana, a zużycie energii jest zmniejszane do zera podczas przestojów. Użytkownicy mogą zdefiniować aktywację ZEISS PowerSaver w określonych godzinach.
Więcej proekologicznych rozwiązań procesie pomiarowym dzięki ZEISS PRISMO
Funkcja ZEISS AirSaver zapewnia odcięcie dopływu sprężonego powietrza po upływie ustawionego czasu.
Więcej proekologicznych rozwiązań procesie pomiarowym dzięki ZEISS PRISMO

Szybkość i dokładność zawsze wzajemnie się wykluczały, dopóki nie zainstalowaliśmy maszyny ZEISS PRISMO fortis nowej generacji.

Roland Ziltener Kierownik działu zarządzania jakością, Starrag Group

Historie wdrożenia

Starrag Group

ZEISS PRISMO CMM
07.08.2024

Lotnictwo i kosmonautyka: Misja zakończona

Poznaj metrologię lotniczą i kosmiczną w laboratorium pomiarowym Starrag.

GROB
22.01.2024

Kompleksowe portfolio zapewniające pewność i produktywność

Technologia produkcji GROB jest wykorzystywana przez ponad dwie trzecie wszystkich producentów samochodów elektrycznych. Bawarska firma rodzinna zdobyła pozycję lidera rynku głównie dzięki rygorystycznym standardom jakości. Właśnie dlatego firma GROB od wielu lat polega na kompleksowym portfolio firmy ZEISS.
