ZEISS PRISMO ultra
Seria ZEISS PRISMO

ZEISS PRISMO ultra

Maksymalna precyzja

ZEISS PRISMO ultra zapewnia jeszcze większą precyzję w obrębie serii ZEISS PRISMO i osiąga błąd pomiaru długości wynoszący zaledwie 0,5 + L/500 µm. Współrzędnościowa maszyna pomiarowa jest zatem szczególnie odpowiednia do zadań, w których wymagana jest maksymalna precyzja, takich jak badania, rozwój, zapewnienie jakości oraz kalibracja przyrządów i sprawdzianów w laboratoriach referencyjnych lub laboratoriach pomiarowych.

  • Maksymalna dokładność i powtarzalność dzięki licznym nowoczesnym funkcjom i korektom
  • Opcjonalny pakiet do pomiaru kształtu z RT-AB select
  • Dostosowany i zoptymalizowany proces produkcji
Maksymalna dokładność i powtarzalność

Maksymalna dokładność i powtarzalność

Wysoce precyzyjne wyniki dzięki udoskonalonym funkcjom

Opcjonalny pakiet do pomiaru kształtu z RT-AB select

Opcjonalny pakiet do pomiaru kształtu z RT-AB select

Pomiar kształtu z gwarancją jakości

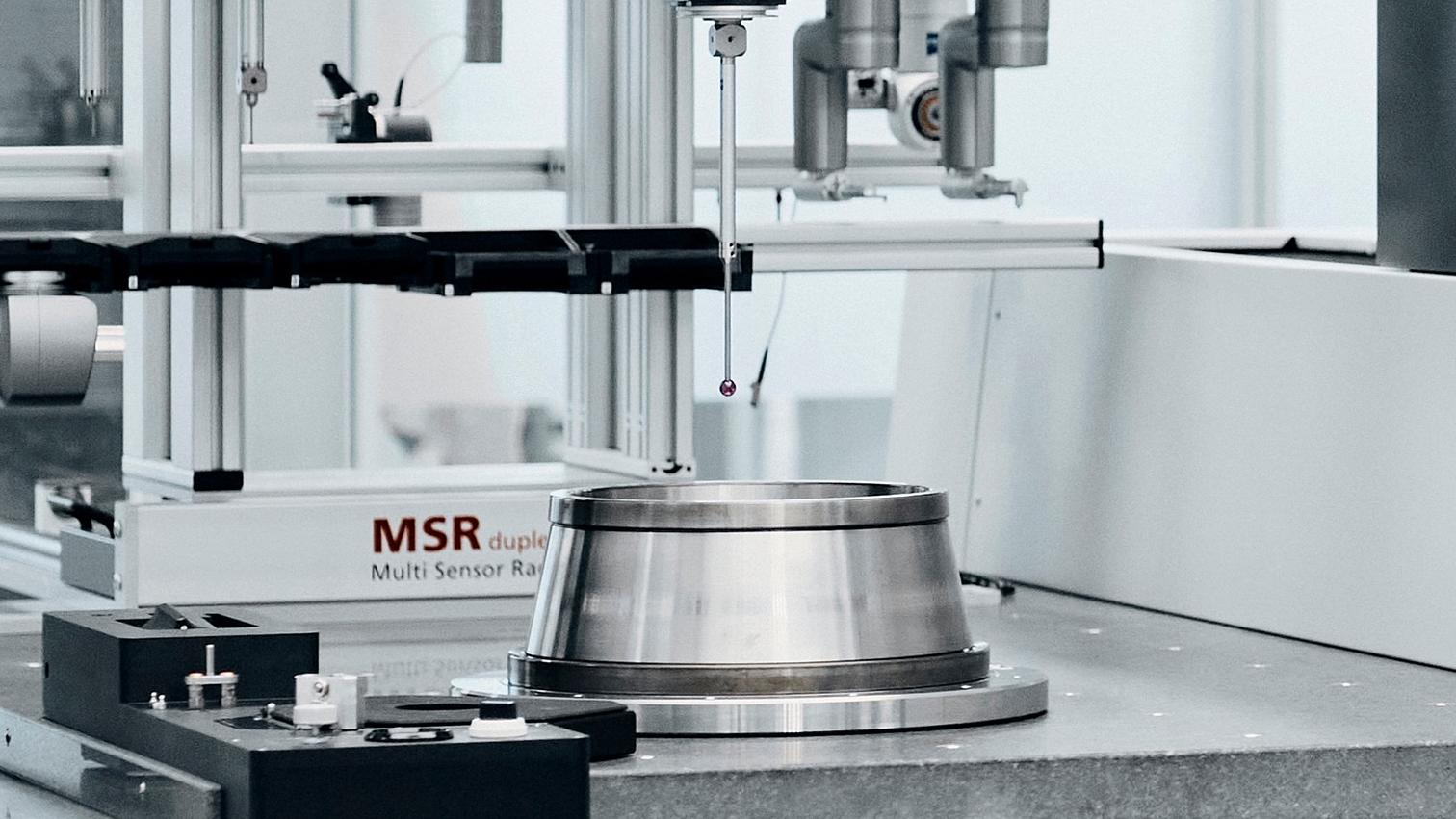

ZEISS PRISMO ultra można opcjonalnie wyposażyć w pakiet do pomiaru kształtu dla uzyskania zoptymalizowanych wartości pomiaru kształtu. Oprócz RT-AB select obejmuje on również specjalny zestaw głowic i zestaw do definiowania osi RT oraz gwarantuje wartość kalibracyjną pierścienia referencyjnego z dokładnością 0,2 μm lub lepszą - potwierdzoną przez wiodący niemiecki instytut. Tolerancje pomiarowe od 2-3 μm dla okrągłości i walcowości mogą być mierzone za pomocą ZEISS PRISMO ultra zgodnie ze „złotą regułą” techniki pomiarowej.

Dostosowany i zoptymalizowany proces produkcji

Instalacja i akceptacja stosownie do potrzeb

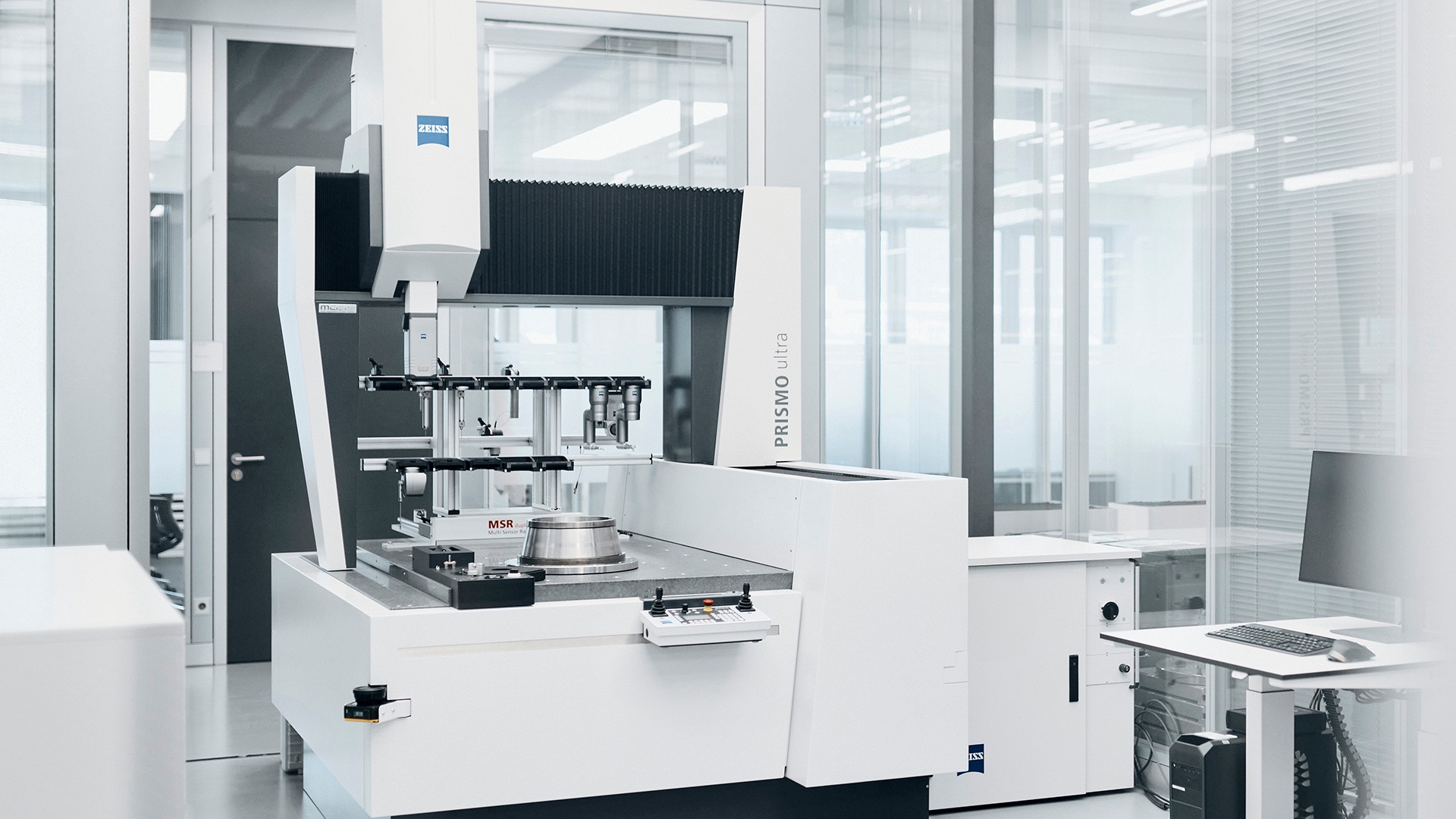

Przed dostawą każda płyta granitowa ZEISS PRISMO ultra przechodzi trzymiesięczny okres aklimatyzacji. Końcowa kontrola odbywa się w specjalnej klimatyzowanej komorze. Po instalacji przeprowadzany jest test dokładności, a po 4–6 tygodniach ekspert przeprowadza test akceptacji. Proces ten gwarantuje najwyższy poziom dokładności i jakości.

Nowa era rozpoczyna się z ZEISS PRISMO ultra

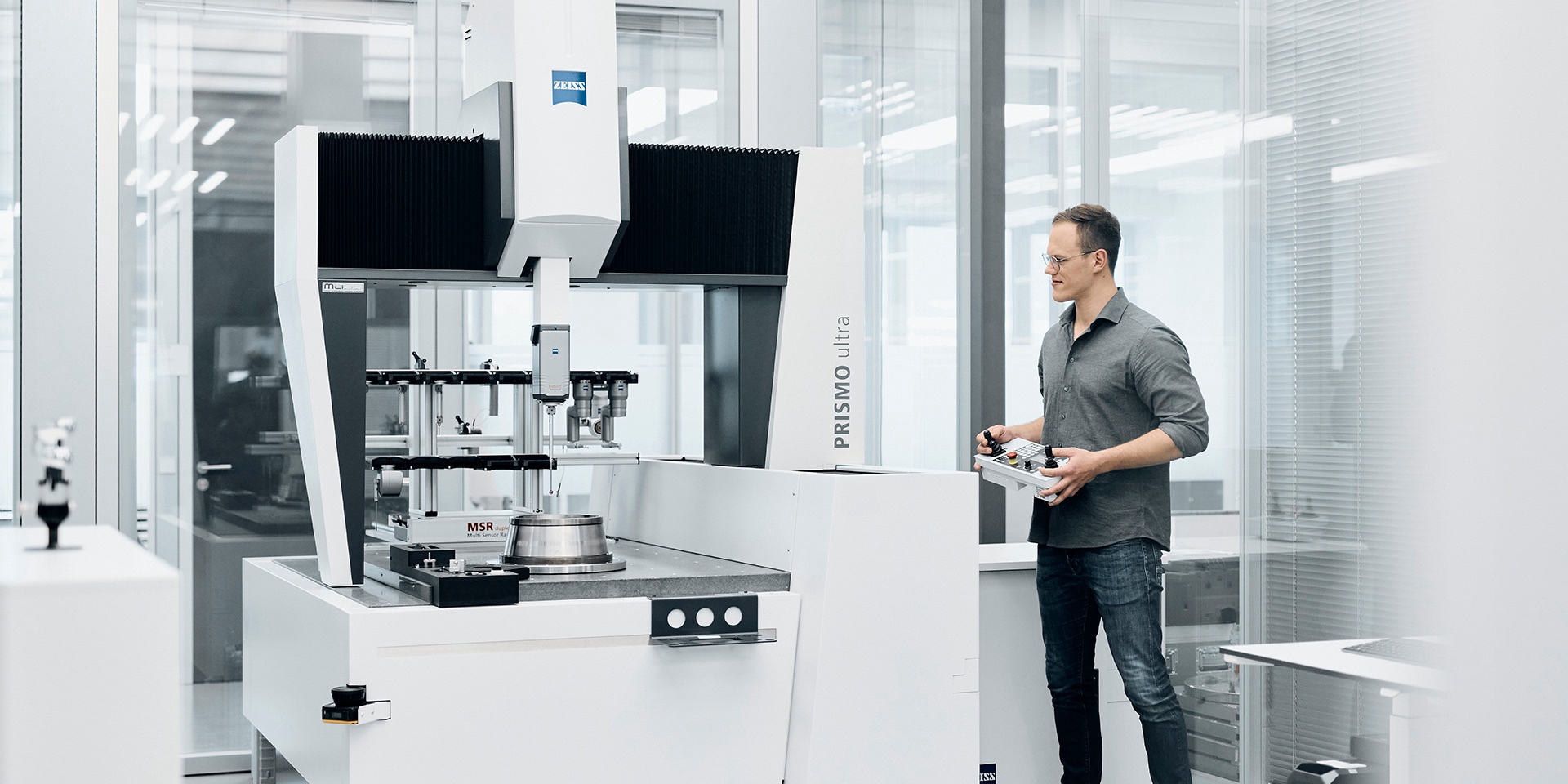

Więcej niż tylko „lifting”: seria ZEISS PRISMO została zaprojektowana całkowicie od nowa. Dzięki licznym modernizacjom bezpieczeństwo, efektywność kosztowa i środowiskowa, elastyczność, ergonomia i, co nie mniej ważne, wydajność, osiągnęły zupełnie nowy poziom. Dzięki dostosowaniu parametrów skanowania i podwojeniu prędkości skanowania (ze 150 mm/s do 300 mm/s) wydajność została zwiększona. Jednocześnie poziom hałasu został obniżony o 34%. Od energooszczędnego kontrolera i pulpitu sterowniczego o nowej konstrukcji po zautomatyzowane mechanizmy bezpieczeństwa i większą kompatybilność głowic - produkty z rodziny ZEISS PRISMO są teraz bardziej wydajne niż kiedykolwiek wcześniej.

Nowa era rozpoczyna się z ZEISS PRISMO ultra
  • Dzięki dostosowaniu parametrów skanowania i podwojeniu prędkości skanowania (ze 150 mm/s do 300 mm/s) wzrasta wydajność. Nowe laserowe skanery bezpieczeństwa umożliwiają również znacznie szybsze pomiary niż wcześniej - przy jednoczesnym zachowaniu wysokich standardów bezpieczeństwa, ponieważ skanery automatycznie zmniejszają prędkość po wykryciu osób lub obiektów w strefie bezpieczeństwa. Opcja ZEISS VAST Rotary Table Axis (ZVRA) również zapewnia wyższą produktywność. Dzięki tej funkcji definiowanie osi na stole obrotowym trwa teraz zaledwie 16 sekund, co oznacza oszczędność czasu o 75% w porównaniu ze standardowymi metodami.

  • Wszystkie maszyny z rodziny ZEISS PRISMO posiadają certyfikat uznawanej na całym świecie instytucji Niemieckiego Ustawowego Ubezpieczenia Wypadkowego (DGUV). Aby jeszcze bardziej zwiększyć bezpieczeństwo, wprowadzono dodatkowe innowacje, takie jak regulowane panele boczne. Zmniejszenie odległości między ruchomymi częściami do mniej niż 4 mm zmniejsza ryzyko przygniecenia. Laserowe skanery bezpieczeństwa kontrolują również otoczenie współrzędnościowej maszyny pomiarowej i automatycznie zmniejszają prędkość, gdy w zdefiniowanej strefie zostaną wykryci ludzie lub obiekty.

  • Dzięki wbudowanej funkcji ZEISS PowerSaver maszyna CMM jest automatycznie odłączana od zasilania, gdy nie jest używana. Użytkownicy mogą indywidualnie ustawić aktywację funkcji i zdefiniować określone czasy przestojów, co zmniejsza zużycie energii. Nowy kontroler ZEISS C99m także zapewnia oszczędności. Ma smuklejszą konstrukcję i zużywa o 64% mniej energii w porównaniu z poprzednim modelem (na podstawie wewnętrznego testu porównawczego starego i nowego kontrolera). Ponadto funkcja ZEISS AirSaver zapewnia odcięcie dopływu sprężonego powietrza po upływie ustawionego czasu.

  • Sterowanie za pomocą pulpitu sterowniczego zapewnia łatwe monitorowanie i obsługę. Gdy nie jest używany, można go wygodnie przechowywać w nowej półce. Większość przełączników została również przeniesiona z kontrolera bezpośrednio na pulpit sterowniczy. Ponadto nowa osłona z przodu zmniejszyła odległość między operatorem a objętością pomiarową, co upraszcza załadunek ciężkich komponentów.

  • Technologia ZEISS MASS umożliwia stosowanie szerokiej gamy głowic w połączeniu z ZEISS PRISMO. Dzięki nowemu kontrolerowi ZEISS C99m, współrzędnościowa maszyna pomiarowa jest teraz kompatybilna również z dwiema dodatkowymi głowicami: ZEISS ROTOS (głowica do pomiaru chropowatości) i ZEISS LineScan (sensor optyczny) zapewniając jeszcze większą elastyczność zastosowań.

Więcej proekologicznych rozwiązań procesie pomiarowym dzięki ZEISS PRISMO

W cyklu życia każdej maszyny zużycie energii odgrywa kluczową rolę, ponieważ ma znaczący wpływ na ślad środowiskowy. Dzięki energooszczędnym funkcjom i nowo opracowanemu, energooszczędnemu kontrolerowi, ZEISS PRISMO jest doskonałym przykładem efektywnego wykorzystania zasobów w dziedzinie przemysłowej technologii pomiarowej. Seria ZEISS PRISMO oferuje trwałość i wyznacza nowe standardy w zakresie precyzji, szybkości i zrównoważonego rozwoju.

Nowa seria maszyn ZEISS PRISMO jest wyposażona w nowy kontroler C99m, który zmniejsza zużycie energii o 64% w porównaniu z poprzednimi modelami.
Więcej proekologicznych rozwiązań procesie pomiarowym dzięki ZEISS PRISMO
Dzięki funkcji ZEISS PowerSaver maszyna jest odłączana od zasilania, gdy nie jest używana, a zużycie energii jest zmniejszane do zera podczas przestojów. Użytkownicy mogą zdefiniować aktywację ZEISS PowerSaver w określonych godzinach.
Więcej proekologicznych rozwiązań procesie pomiarowym dzięki ZEISS PRISMO
Funkcja ZEISS AirSaver zapewnia odcięcie dopływu sprężonego powietrza po upływie ustawionego czasu.
Więcej proekologicznych rozwiązań procesie pomiarowym dzięki ZEISS PRISMO

Dane techniczne

Dokładność od

0,5 + L/500 µm

Zakres temperatury

20-22°C

Technologia ZEISS MASS

tak

Zgodność z DGUV

tak

Modernizacja starszych modeli

tak

ZEISS PowerSaver

tak

Kompatybilność z ZVRA i ZVR

ZVRA (opcjonalnie)

Szklano-ceramiczne liniały

ZERODUR®: Rozdzielczość 20 nm

Rozmiary

7/10/5 - 16/30/10

Różne rozmiary do szerokiej gamy zastosowań
Różne rozmiary do szerokiej gamy zastosowań

ZEISS PRISMO ultra

Różne rozmiary do szerokiej gamy zastosowań

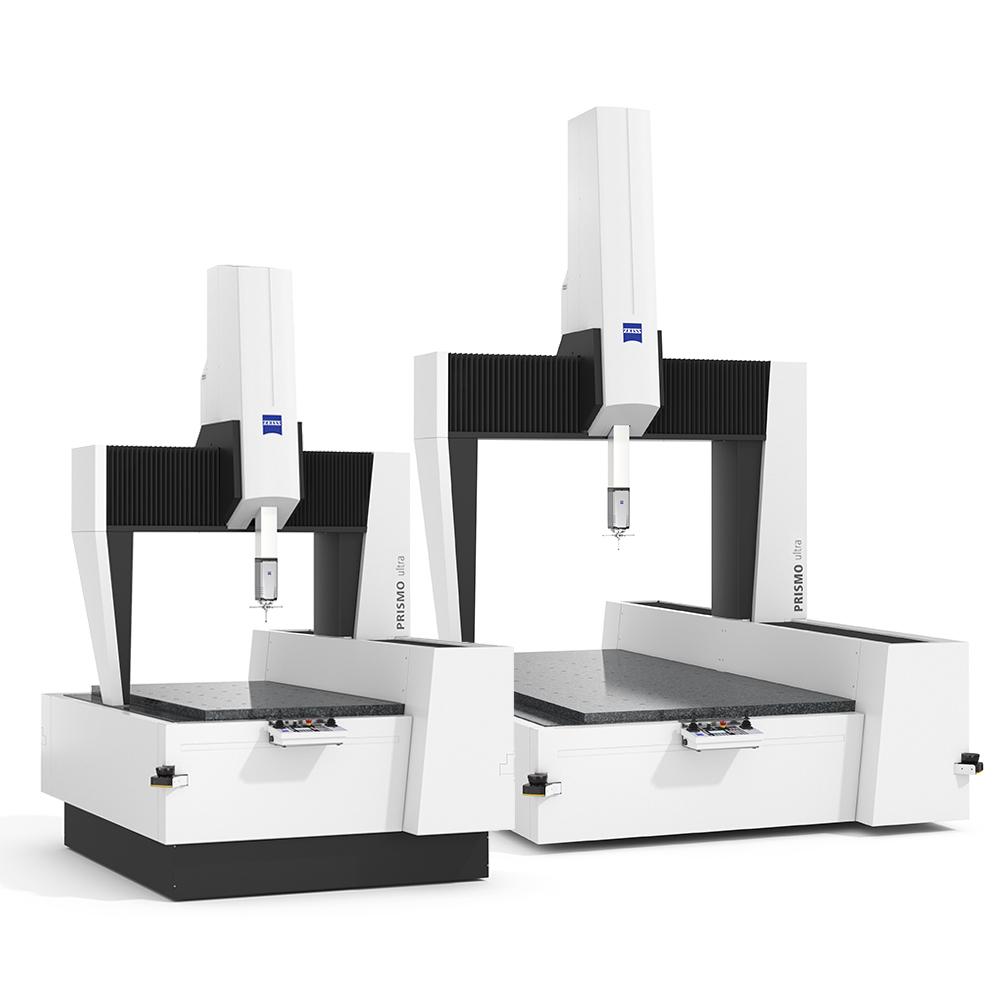

System ZEISS PRISMO ultra jest dostępny w różnych rozmiarach: od najmniejszej wersji o zakresie pomiarowym 700 x 1000 x 500 mm do największej wersji o zakresie pomiarowym 1600 x 3000 x 1000 mm.
