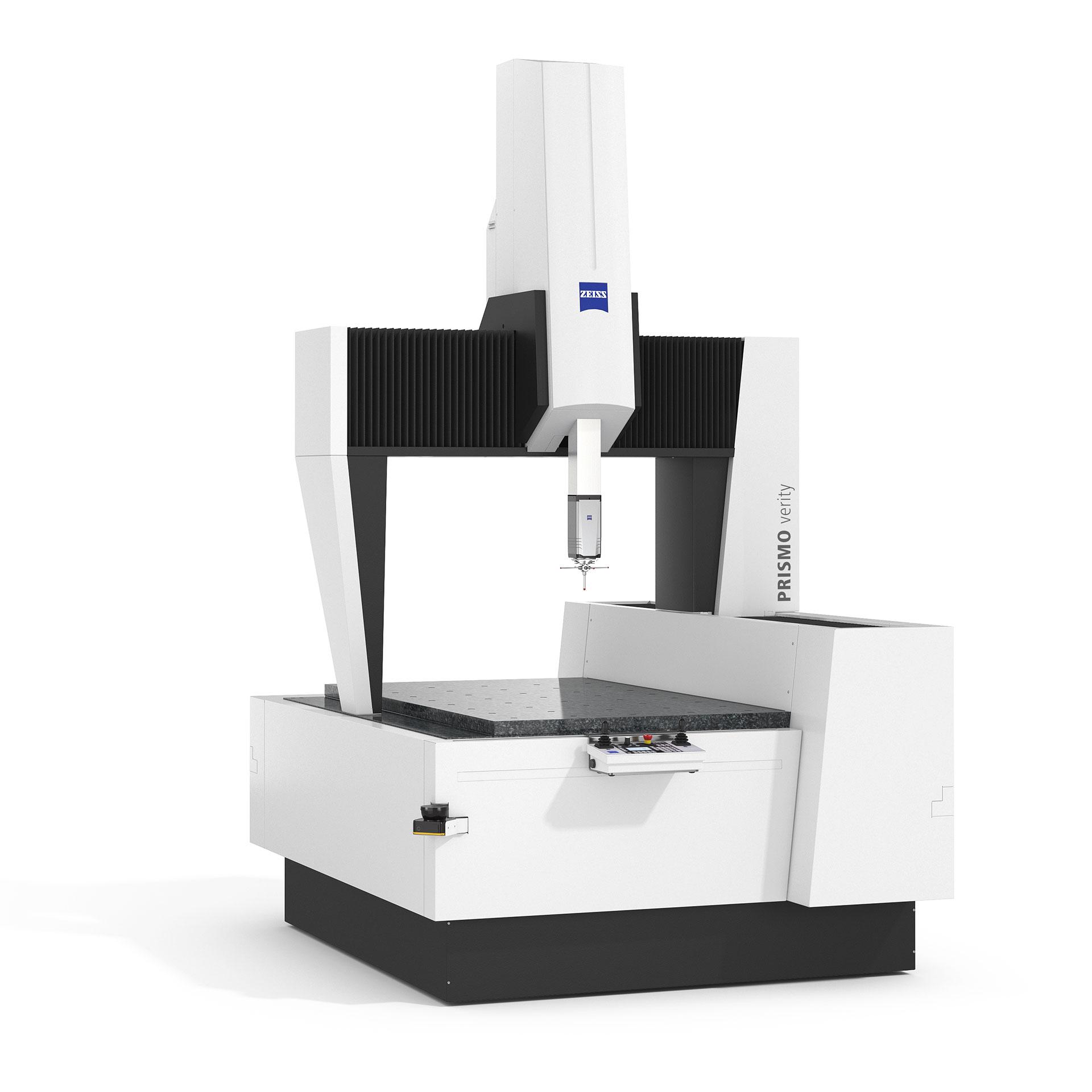

ZEISS PRISMO verity
Seria ZEISS PRISMO

ZEISS PRISMO verity

Nowy standard

ZEISS PRISMO verity zapewnia wyniki z błędem pomiaru długości od zaledwie 0,7 + L/400 µm i jest najlepszą współrzędnościową maszyną pomiarową w swojej klasie dzięki udoskonalonym wartościom dla pomiaru kształtu. Maszyna może być wykorzystywana w szerokim zakresie zastosowań, w których wymagana jest wysoka dokładność. Nadaje się do laboratoriów pomiarowych klasy 3 zgodnie z normą VDI/VDE 2627.

  • Wyjątkowa dokładność dzięki lepszym oferowanym wartościom
  • Odpowiednia do laboratoriów pomiarowych klasy 3
  • Liniały ZERODUR® o wysokiej rozdzielczości
  • Dostępna z funkcją RT-AB select dla dokładniejszych pomiarów części o symetrii obrotowej

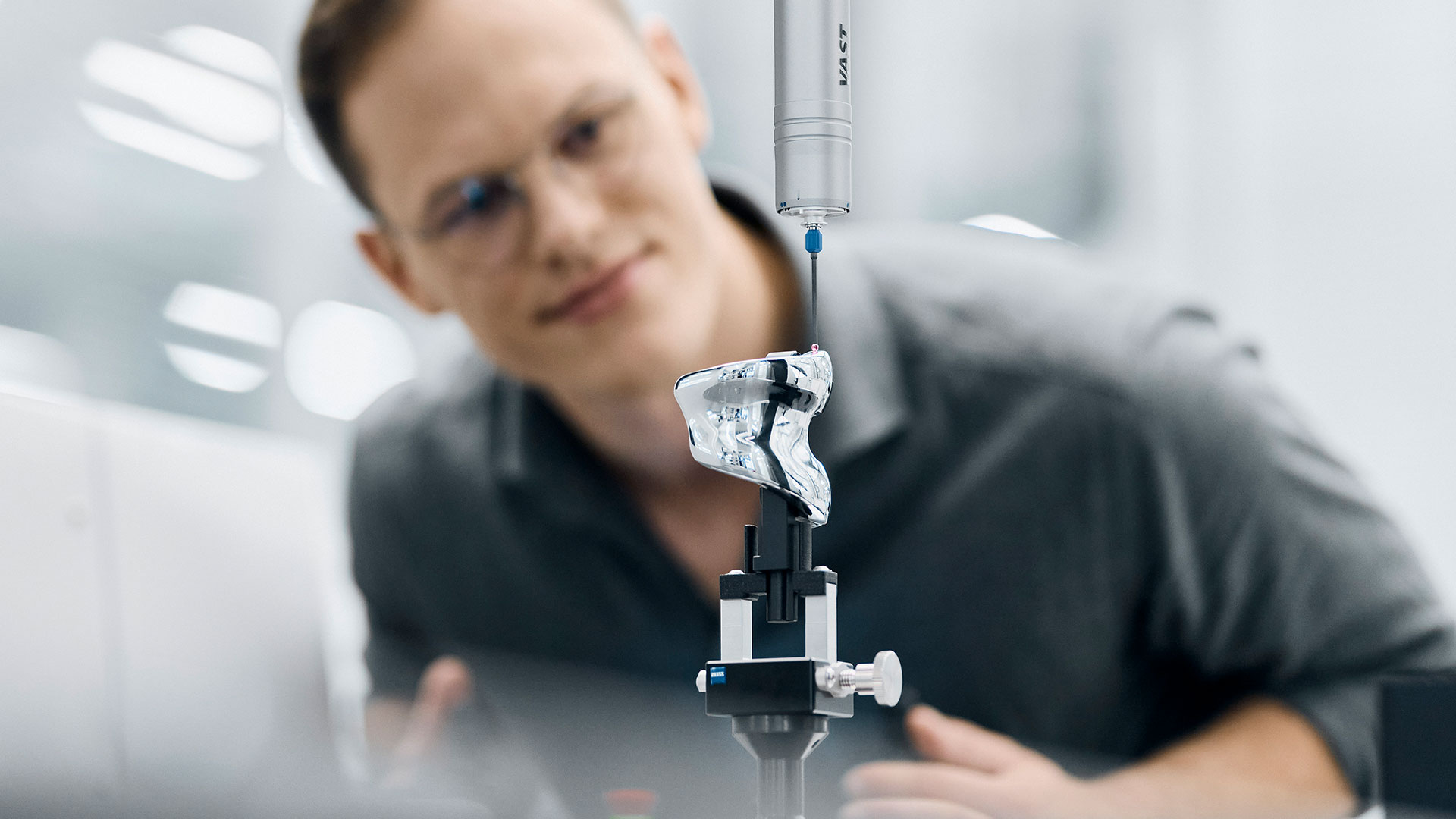

Wyjątkowa dokładność dzięki lepszym oferowanym wartościom

ZEISS PRISMO verity charakteryzuje się lepszymi wartościami pomiaru kształtu (również dzięki opcji ZEISS RT-AB select dla części obrotowo symetrycznych) i osiąga dokładność pomiaru od 0,7 + L/400 µm. Dzięki zastosowaniu technologii ZEISS VAST navigator, maksymalna prędkość pomiaru jest ustawiana automatycznie - dla szybkich, precyzyjnych pomiarów.

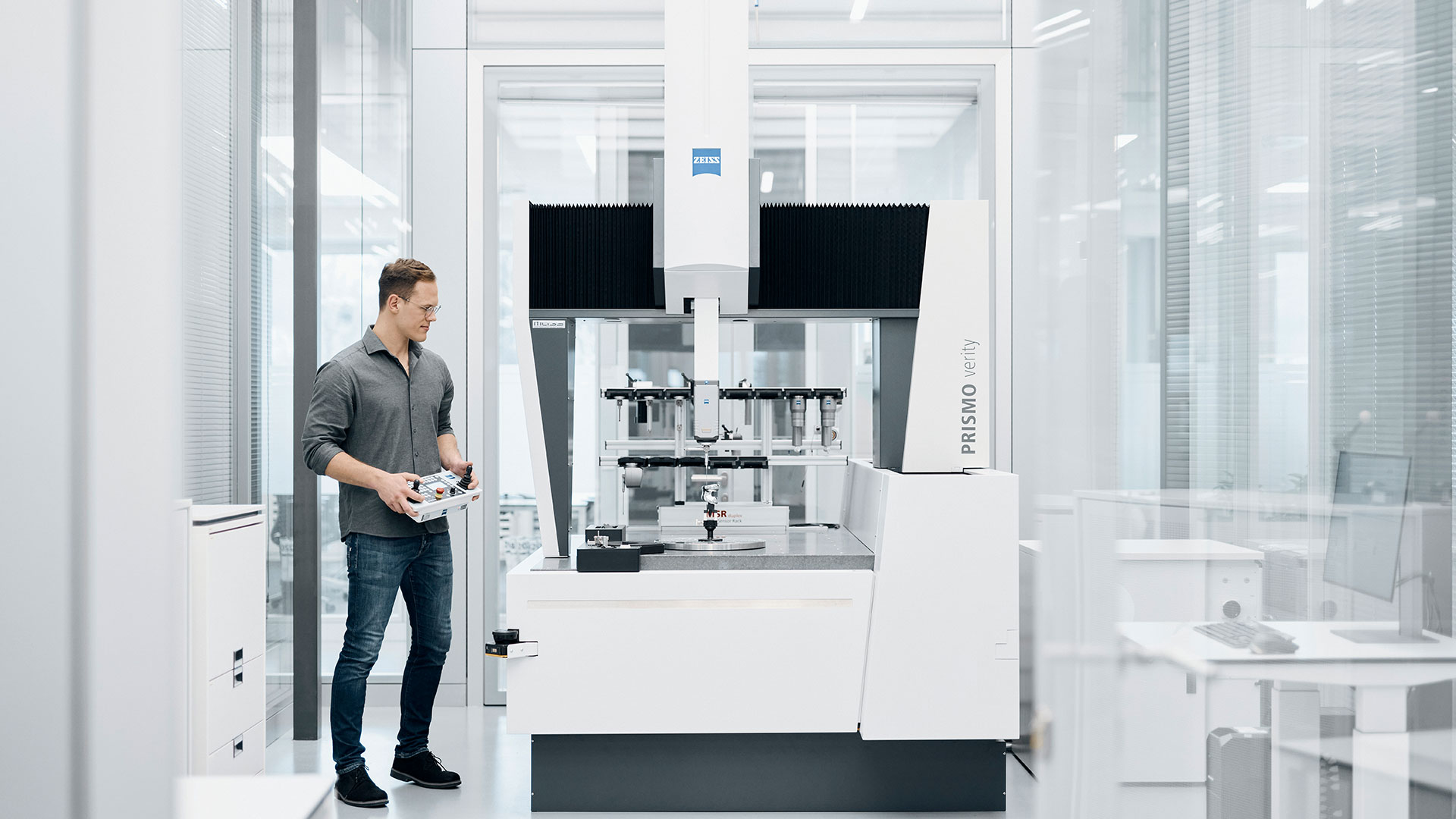

Odpowiednia do laboratoriów pomiarowych klasy 3

Dzięki dostosowaniu typu maszyny, ZEISS PRISMO verity spełnia wymagania dla laboratoriów pomiarowych klasy 3 zgodnie z normą VDI/VDE 2627. Wszystkie niezbędne pomiary można zatem przeprowadzać w klimatyzowanej komorze w temperaturze 19-22°C.

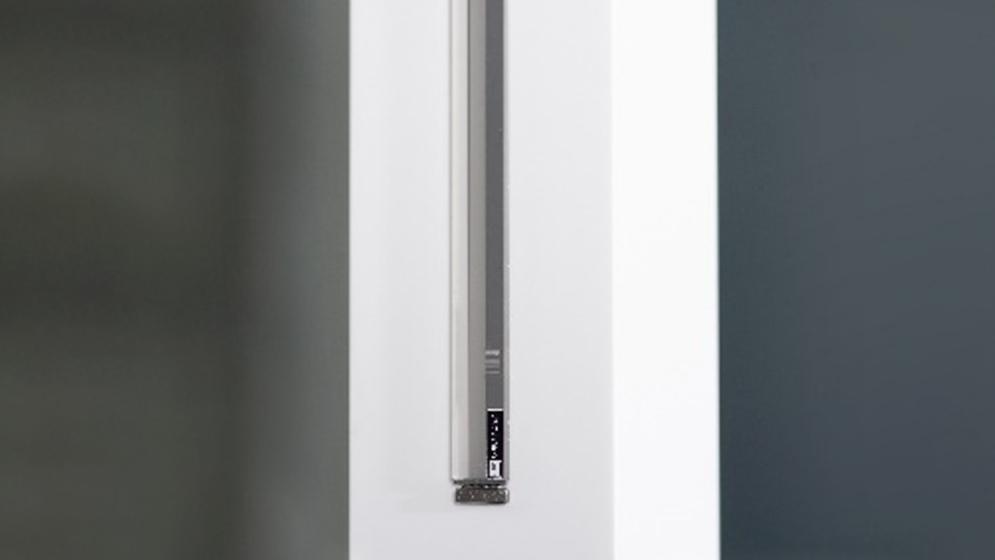

Liniały ZERODUR® o wysokiej rozdzielczości

Nowa era rozpoczyna się z ZEISS PRISMO verity

Więcej niż tylko „lifting”: seria ZEISS PRISMO została zaprojektowana całkowicie od nowa. Dzięki licznym modernizacjom bezpieczeństwo, efektywność kosztowa i środowiskowa, elastyczność, ergonomia i, co nie mniej ważne, wydajność, osiągnęły zupełnie nowy poziom. Dzięki dostosowaniu parametrów skanowania i podwojeniu prędkości skanowania (ze 150 mm/s do 300 mm/s) wydajność została zwiększona. Jednocześnie poziom hałasu został obniżony o 34%. Od energooszczędnego kontrolera i pulpitu sterowniczego o nowej konstrukcji po zautomatyzowane mechanizmy bezpieczeństwa i większą kompatybilność głowic - produkty z rodziny ZEISS PRISMO są teraz bardziej wydajne niż kiedykolwiek wcześniej.

Nowa era rozpoczyna się z ZEISS PRISMO verity
  • Dzięki dostosowaniu parametrów skanowania i podwojeniu prędkości skanowania (ze 150 mm/s do 300 mm/s) wzrasta wydajność. Nowe laserowe skanery bezpieczeństwa umożliwiają również znacznie szybsze pomiary niż wcześniej - przy jednoczesnym zachowaniu wysokich standardów bezpieczeństwa, ponieważ skanery automatycznie zmniejszają prędkość po wykryciu osób lub obiektów w strefie bezpieczeństwa. Opcja ZEISS VAST Rotary Table Axis (ZVRA) również zapewnia wyższą produktywność. Dzięki tej funkcji definiowanie osi na stole obrotowym trwa teraz zaledwie 16 sekund, co oznacza oszczędność czasu o 80% w porównaniu ze standardowymi metodami.

  • Wszystkie maszyny z rodziny ZEISS PRISMO posiadają certyfikat uznawanej na całym świecie instytucji Niemieckiego Ustawowego Ubezpieczenia Wypadkowego (DGUV). Aby jeszcze bardziej zwiększyć bezpieczeństwo, wprowadzono dodatkowe innowacje, takie jak regulowane panele boczne. Zmniejszenie odległości między ruchomymi częściami do mniej niż 4 mm zmniejsza ryzyko przygniecenia. Laserowe skanery bezpieczeństwa kontrolują również otoczenie współrzędnościowej maszyny pomiarowej i automatycznie zmniejszają prędkość, gdy w zdefiniowanej strefie zostaną wykryci ludzie lub obiekty.

  • Dzięki wbudowanej funkcji ZEISS PowerSaver maszyna CMM jest automatycznie odłączana od zasilania, gdy nie jest używana. Użytkownicy mogą indywidualnie ustawić aktywację funkcji i zdefiniować określone czasy przestojów, co zmniejsza zużycie energii. Nowy kontroler ZEISS C99m także zapewnia oszczędności. Ma smuklejszą konstrukcję i zużywa o 64% mniej energii w porównaniu z poprzednim modelem (na podstawie wewnętrznego testu porównawczego starego i nowego kontrolera). Ponadto funkcja ZEISS AirSaver zapewnia odcięcie dopływu sprężonego powietrza po upływie ustawionego czasu.

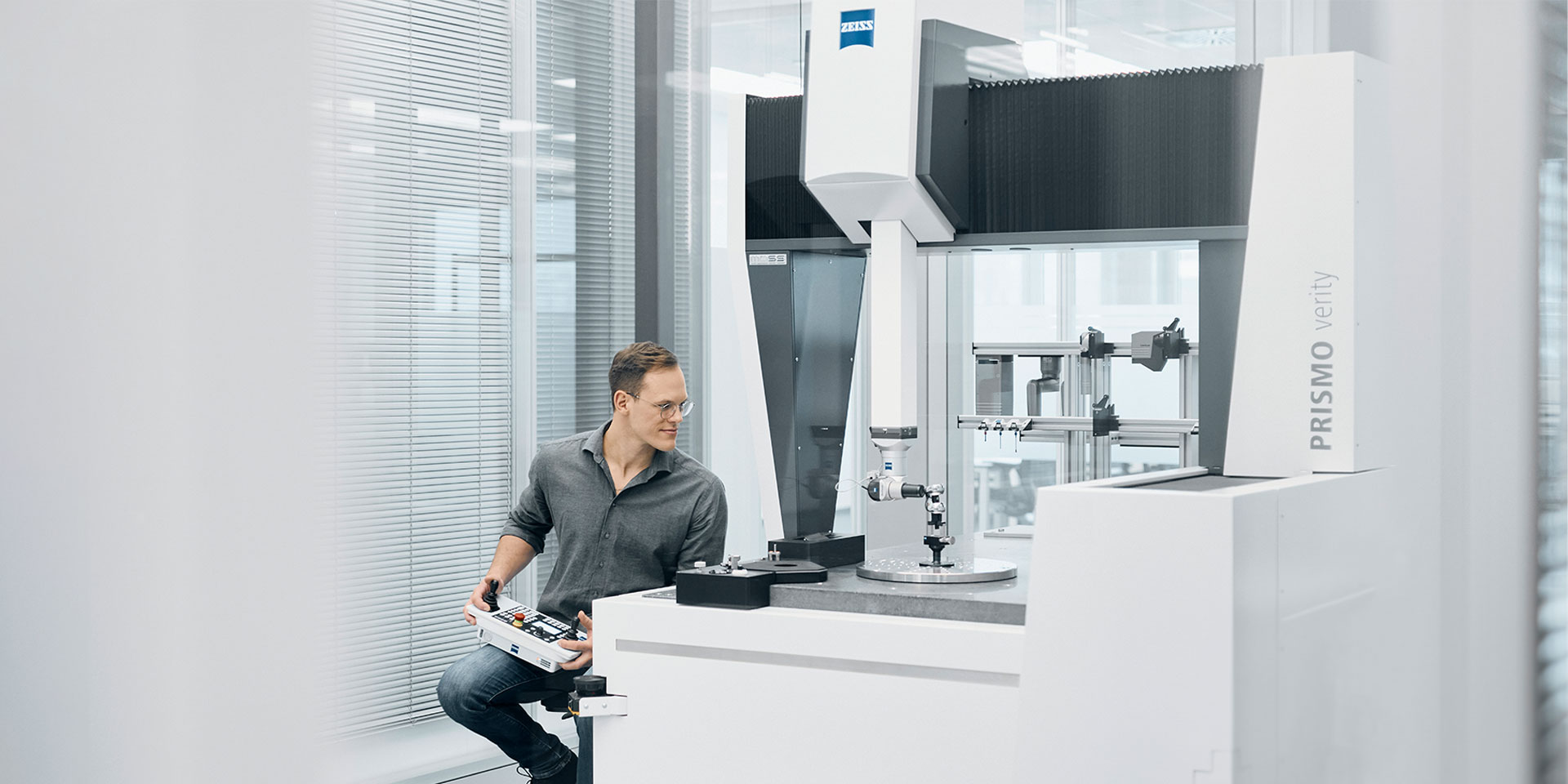

  • Sterowanie za pomocą pulpitu sterowniczego zapewnia łatwe monitorowanie i obsługę. Gdy nie jest używany, można go wygodnie przechowywać w nowej półce. Większość przełączników została również przeniesiona z kontrolera bezpośrednio na pulpit sterowniczy. Ponadto nowa osłona z przodu zmniejszyła odległość między operatorem a objętością pomiarową, co upraszcza załadunek ciężkich komponentów.

  • Technologia ZEISS MASS umożliwia stosowanie szerokiej gamy głowic w połączeniu z ZEISS PRISMO. Dzięki nowemu kontrolerowi ZEISS C99m, współrzędnościowa maszyna pomiarowa jest teraz kompatybilna również z dwiema dodatkowymi głowicami: ZEISS ROTOS (głowica do pomiaru chropowatości) i ZEISS LineScan (sensor optyczny) zapewniając jeszcze większą elastyczność zastosowań.

Więcej proekologicznych rozwiązań procesie pomiarowym dzięki ZEISS PRISMO

W cyklu życia każdej maszyny zużycie energii odgrywa kluczową rolę, ponieważ ma znaczący wpływ na ślad środowiskowy. Dzięki energooszczędnym funkcjom i nowo opracowanemu, energooszczędnemu kontrolerowi, ZEISS PRISMO jest doskonałym przykładem efektywnego wykorzystania zasobów w dziedzinie przemysłowej technologii pomiarowej. Seria ZEISS PRISMO oferuje trwałość i wyznacza nowe standardy w zakresie precyzji, szybkości i zrównoważonego rozwoju.

Nowa seria maszyn ZEISS PRISMO jest wyposażona w nowy kontroler C99m, który zmniejsza zużycie energii o 64% w porównaniu z poprzednimi modelami.
Więcej proekologicznych rozwiązań procesie pomiarowym dzięki ZEISS PRISMO
Dzięki funkcji ZEISS PowerSaver maszyna jest odłączana od zasilania, gdy nie jest używana, a zużycie energii jest zmniejszane do zera podczas przestojów. Użytkownicy mogą zdefiniować aktywację ZEISS PowerSaver w określonych godzinach.
Więcej proekologicznych rozwiązań procesie pomiarowym dzięki ZEISS PRISMO
Funkcja ZEISS AirSaver zapewnia odcięcie dopływu sprężonego powietrza po upływie ustawionego czasu.
Więcej proekologicznych rozwiązań procesie pomiarowym dzięki ZEISS PRISMO

Historia wdrożenia

GROB

Kompleksowe portfolio zapewniające pewność i produktywność

Technologia produkcji GROB jest wykorzystywana przez ponad dwie trzecie wszystkich producentów samochodów elektrycznych. Bawarska firma rodzinna zdobyła pozycję lidera rynku głównie dzięki rygorystycznym standardom jakości. Właśnie dlatego firma GROB od wielu lat polega na kompleksowym portfolio firmy ZEISS.

Dane techniczne

Dokładność od

0,7 + L/400 µm

Zakres temperatury

19-22°C

Technologia ZEISS MASS

Zgodność z DGUV


Modernizacja starszych modeli


ZEISS PowerSaver


Kompatybilność z ZVRA i ZVR

ZVRA (opcjonalnie)

Szklano-ceramiczne liniały

ZERODUR®: Rozdzielczość 80 nm

Rozmiary

7/9/5 - 12/18/10

Różne rozmiary do szerokiej gamy zastosowań
Różne rozmiary do szerokiej gamy zastosowań

ZEISS PRISMO verity

Różne rozmiary do szerokiej gamy zastosowań

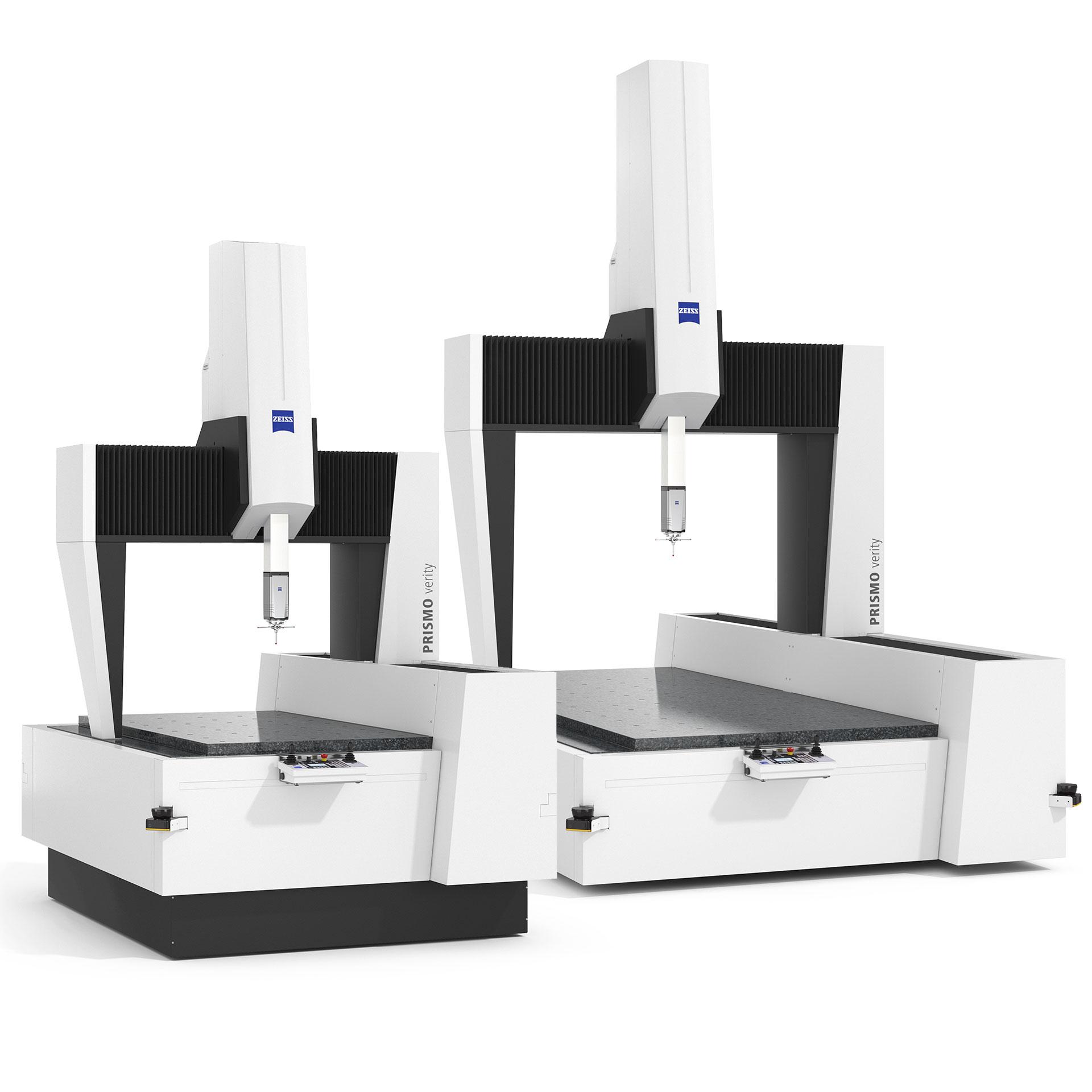

System ZEISS PRISMO verity jest dostępny w różnych rozmiarach: od najmniejszej wersji o zakresie pomiarowym 700 x 900 x 500 mm do największej wersji o zakresie pomiarowym 1200 x 1800 x 1000 mm.
