Seria ZEISS PRISMO

ZEISS PRISMO fortis

Precyzja w środowisku produkcyjnym

Dzięki zoptymalizowanym materiałom i nowo opracowanym korektom, ZEISS PRISMO fortis gwarantuje maksymalną precyzję w temperaturach do 40°C. Współrzędnościowa maszyna pomiarowa może być zatem używana również bezpośrednio w środowiskach produkcyjnych. Zastosowanie opcji ZEISS VAST Rotary Table (ZVR) może znacznie skrócić czas pomiaru w niektórych zastosowaniach dzięki szybszym ruchom stołu obrotowego.

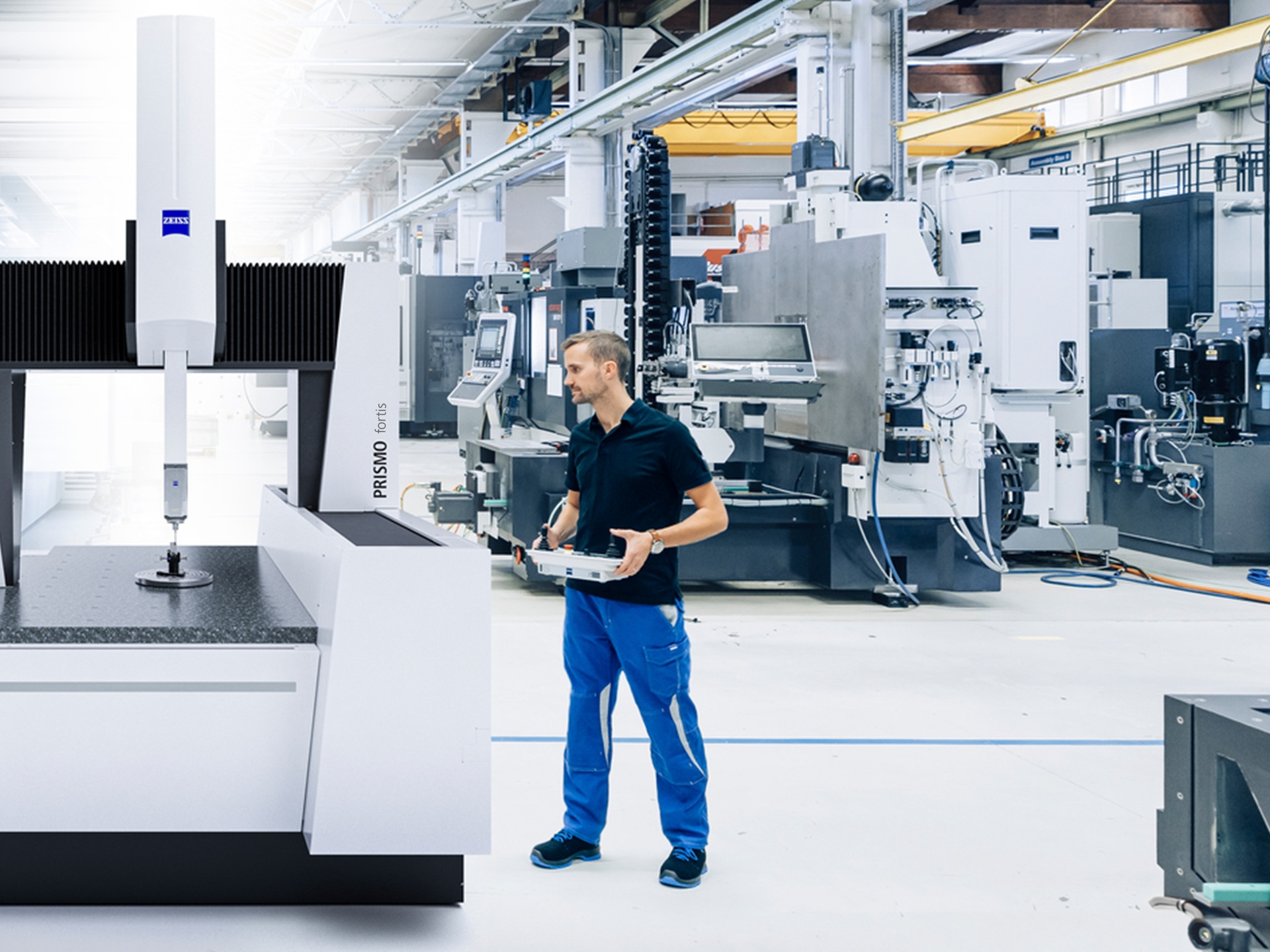

Zastosowanie w środowiskach produkcyjnych w temperaturze do 40°C
Definicja osi stołu obrotowego poprzez ZEISS VAST Rotary Table Axis (ZVRA)
Opcja ZEISS CMM Acceleration Mode for Aerospace Applications

Wysoki poziom precyzji w środowiskach produkcyjnych

Maksymalny gradient temperatury dla pomiarów do 40°C

Dzięki ciągłemu rozwojowi poszczególnych komponentów, ZEISS PRISMO fortis nadaje się do użytku w środowiskach produkcyjnych. Nowo opracowane korekty, w tym dodatkowe czujniki temperatury w płycie granitowej, pneumatyczny system tłumienia drgań oraz pływające liniały ZERODUR® o rozdzielczości 80 nm gwarantują stabilność temperaturową do 40°C. Urządzenie pomiarowe jest zatem odpowiednie do stosowania w środowiskach produkcyjnych o gradientach temperatury do 5 K/d, 2 K/h i 1 K/m - natomiast w razie potrzeby może być także używane w laboratorium pomiarowym.

Definicja osi stołu obrotowego poprzez ZEISS VAST Rotary Table Axis (ZVRA)

Dla większej dokładności, bezpieczeństwa i wydajności

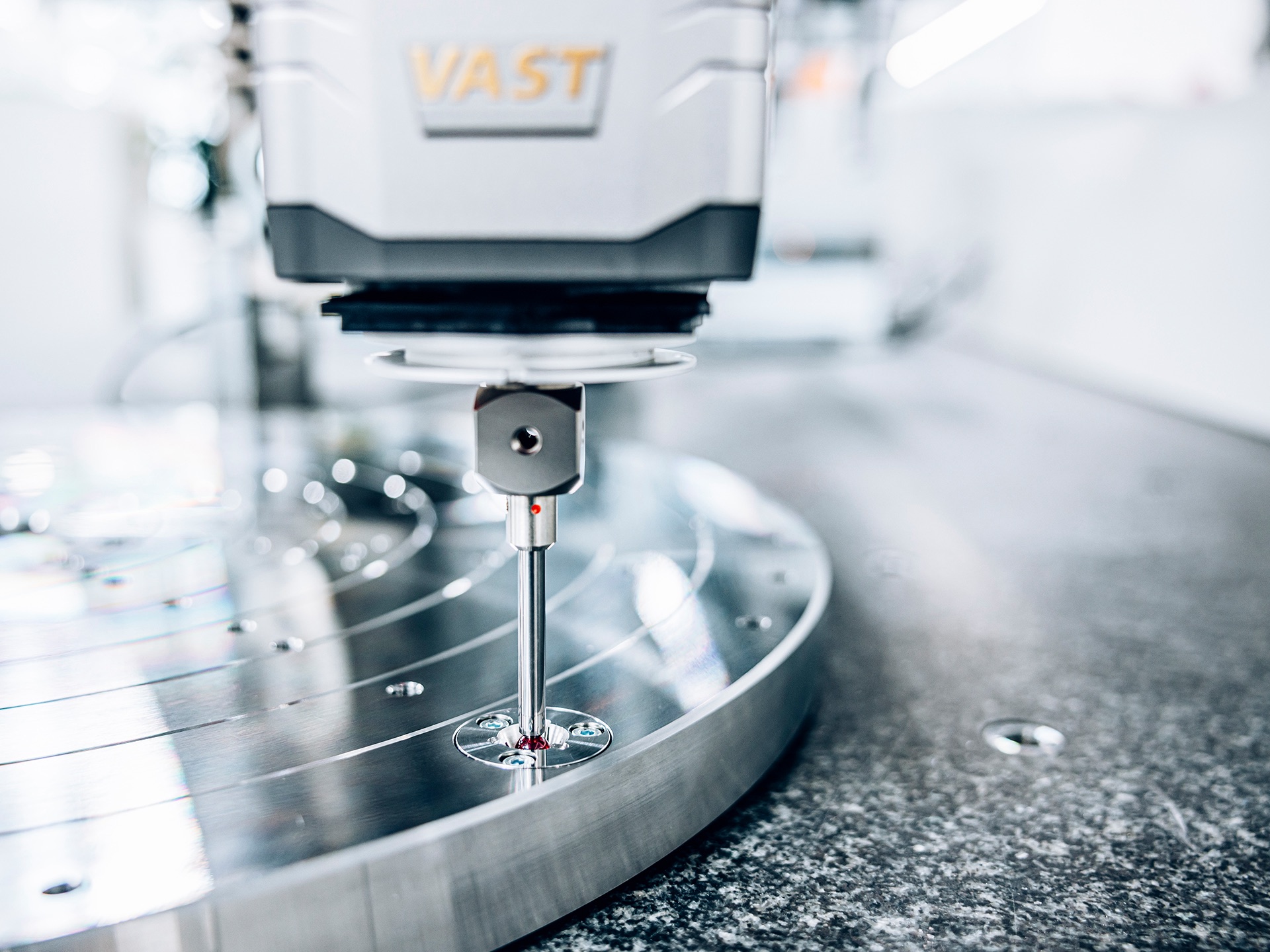

ZEISS VAST Rotary Table Axis (ZVRA) definiuje oś stołu obrotowego, tworząc w ten sposób podstawę dla precyzyjnych i niezawodnych pomiarów. Podczas gdy wcześniej do zdefiniowania osi potrzebnych było sześć pomiarów w jednym punkcie, co trwało do 60 sekund, ZVRA teraz wykonuje pojedynczy ciągły ruch, skracając czas konfiguracji o 75%. Nowa metoda różni się tym, że głowica porusza się po szynie na stałej wysokości. Oznacza to, że cały proces polega na pojedynczym, płynnym ruchu, bez zbędnych ścieżek przejazdu. ZVRA oferuje oszczędność czasu na poziomie 75%, co sprzyja częstemu definiowaniu osi stołu obrotowego. Pozwoliło to uzyskać jeszcze większą dokładność, bezpieczeństwo i wydajność.

Nowa era rozpoczyna się z ZEISS PRISMO fortis

Więcej niż tylko „lifting”: seria ZEISS PRISMO została zaprojektowana całkowicie od nowa. Dzięki licznym modernizacjom bezpieczeństwo, efektywność kosztowa i środowiskowa, elastyczność, ergonomia i, co nie mniej ważne, wydajność, osiągnęły zupełnie nowy poziom. Dzięki dostosowaniu parametrów skanowania i podwojeniu prędkości skanowania (ze 150 mm/s do 300 mm/s) wydajność została zwiększona. Jednocześnie poziom hałasu został obniżony o 34%. Od energooszczędnego kontrolera i pulpitu sterowniczego o nowej konstrukcji po zautomatyzowane mechanizmy bezpieczeństwa i większą kompatybilność głowic - produkty z rodziny ZEISS PRISMO są teraz bardziej wydajne niż kiedykolwiek wcześniej.

Dzięki dostosowaniu parametrów skanowania i podwojeniu prędkości skanowania (ze 150 mm/s do 300 mm/s) wzrasta wydajność. Nowe laserowe skanery bezpieczeństwa umożliwiają również znacznie szybsze pomiary niż wcześniej - przy jednoczesnym zachowaniu wysokich standardów bezpieczeństwa, ponieważ skanery automatycznie zmniejszają prędkość po wykryciu osób lub obiektów w strefie bezpieczeństwa. Opcja ZEISS VAST Rotary Table Axis (ZVRA) również zapewnia wyższą produktywność. Dzięki tej funkcji definiowanie osi na stole obrotowym trwa teraz zaledwie 16 sekund, co oznacza oszczędność czasu o 75% w porównaniu ze standardowymi metodami.
Wszystkie maszyny z rodziny ZEISS PRISMO posiadają certyfikat uznawanej na całym świecie instytucji Niemieckiego Ustawowego Ubezpieczenia Wypadkowego (DGUV). Aby jeszcze bardziej zwiększyć bezpieczeństwo, wprowadzono dodatkowe innowacje, takie jak regulowane panele boczne. Zmniejszenie odległości między ruchomymi częściami do mniej niż 4 mm zmniejsza ryzyko przygniecenia. Laserowe skanery bezpieczeństwa kontrolują również otoczenie współrzędnościowej maszyny pomiarowej i automatycznie zmniejszają prędkość, gdy w zdefiniowanej strefie zostaną wykryci ludzie lub obiekty.
Dzięki wbudowanej funkcji ZEISS PowerSaver maszyna CMM jest automatycznie odłączana od zasilania, gdy nie jest używana. Użytkownicy mogą indywidualnie ustawić aktywację funkcji i zdefiniować określone czasy przestojów, co zmniejsza zużycie energii. Nowy kontroler ZEISS C99m także zapewnia oszczędności. Ma smuklejszą konstrukcję i zużywa o 64% mniej energii w porównaniu z poprzednim modelem (na podstawie wewnętrznego testu porównawczego starego i nowego kontrolera). Ponadto funkcja ZEISS AirSaver zapewnia odcięcie dopływu sprężonego powietrza po upływie ustawionego czasu.
Sterowanie za pomocą konsoli sterowniczej zapewnia łatwe monitorowanie i obsługę. Gdy nie jest używana, można ją wygodnie przechowywać w nowej półce. Większość przełączników została również przeniesiona z kontrolera bezpośrednio na konsolę sterowniczą. Ponadto nowa osłona z przodu zmniejszyła odległość między operatorem a objętością pomiarową, co upraszcza załadunek ciężkich komponentów.
Technologia ZEISS MASS umożliwia stosowanie szerokiej gamy głowic w połączeniu z ZEISS PRISMO. Dzięki nowemu kontrolerowi ZEISS C99m, współrzędnościowa maszyna pomiarowa jest teraz kompatybilna również z dwiema dodatkowymi głowicami: ZEISS ROTOS (głowica do pomiaru chropowatości) i ZEISS LineScan (sensor optyczny) zapewniając jeszcze większą elastyczność zastosowań.

More sustainability in your measurement processes with ZEISS PRISMO

At the heart of every machine use is energy consumption, which plays a key role in the active utilization phase and has a significant impact on the environmental balance. Thanks to its energy-saving functions and a newly developed, energy-efficient control system, ZEISS PRISMO is a prime example of efficient resource consumption in the field of industrial measurement technology. The ZEISS PRISMO family stands for durability and sets new standards in terms of precision, speed and sustainability.

The new ZEISS PRISMO family is equipped with the new C99m control unit, which reduces power consumption by 64% compared to previous models.

More sustainability in your measurement processes with ZEISS PRISMO

With the ZEISS PowerSaver feature, the machine is disconnected from the power supply when not in use and power consumption is reduced to zero during downtimes. Users can define the activation of the ZEISS PowerSaver at specific times.

ZEISS AirSaver ensures further savings and automatically switches off the compressed air after a preset time.

ZEISS CMM Acceleration Mode for Aerospace Applications

Niezbędna kontrola jakości elementów silnika, takich jak łopatki turbin i bliski, podlega surowym wymogom zapewnienia jakości. Stanowi ona 20% całkowitych kosztów produkcji i 25% całkowitego czasu produkcji, co czyni ją niezwykle kosztowną i czasochłonną. Przyspieszenie procesu pomiarowego bez kompromisu w zakresie dokładności pomiaru oznacza znaczne potencjalne oszczędności dla całej branży. Rozwiązanie to nosi nazwę ZEISS CMM Acceleration Mode for Aerospace Applications.

Specjalne rozwiązania dla branży lotniczej

Zawsze w punkt

ZEISS CMM Acceleration Mode for Aerospace Applications dostępny dla ZEISS PRISMO 7/12/7 i 12/18/10 fortis oferuje opcje ZEISS VAST Rotary Table Axis (ZVRA) oraz ZEISS VAST Rotary Table (ZVR), a także specjalny pakiet wsparcia aplikacyjnego. ZVRA zapewnia jeszcze większą dokładność dzięki szybkiej definicji osi stołu obrotowego. ZVR przyspiesza ruch stołu obrotowego, a tym samym proces pomiarowy.

Dowiedz się więcej

Szybkość i dokładność zawsze wzajemnie się wykluczały, dopóki nie zainstalowaliśmy maszyny ZEISS PRISMO fortis nowej generacji.

Roland Ziltener Kierownik działu zarządzania jakością w Starrag Group

Lotnictwo i kosmonautyka: Misja zakończona

Poznaj metrologię lotniczą i kosmiczną w laboratorium pomiarowym Starrag.

Czytaj więcej

Zablokowana zawartość stron trzecich

Odtwarzacz wideo został zablokowany w związku z Twoimi preferencjami śledzenia. Aby zmienić ustawienia i odtworzyć wideo, kliknij poniższy przycisk i wyraź zgodę na użycie „funkcjonalnych” technologii śledzenia.

Dane techniczne

Dokładność od	0,7 + L/400 µm (przy 22°C) Do 2,7 + L/80 µm (przy 40°C)
Zakres temperatury	15-40°C z TVA (Temperature Variable Accuracy)
Technologia ZEISS MASS	✔
Zgodność z DGUV	✔
Modernizacja starszych modeli	✔
ZEISS PowerSaver	✔
Kompatybilność z ZVRA i ZVR	ZVRA (opcjonalnie) ZVR (tylko 7/12/7 fortis i 12/18/10 fortis)
Szklano-ceramiczne liniały	^ZERODUR®: Rozdzielczość 80 nm

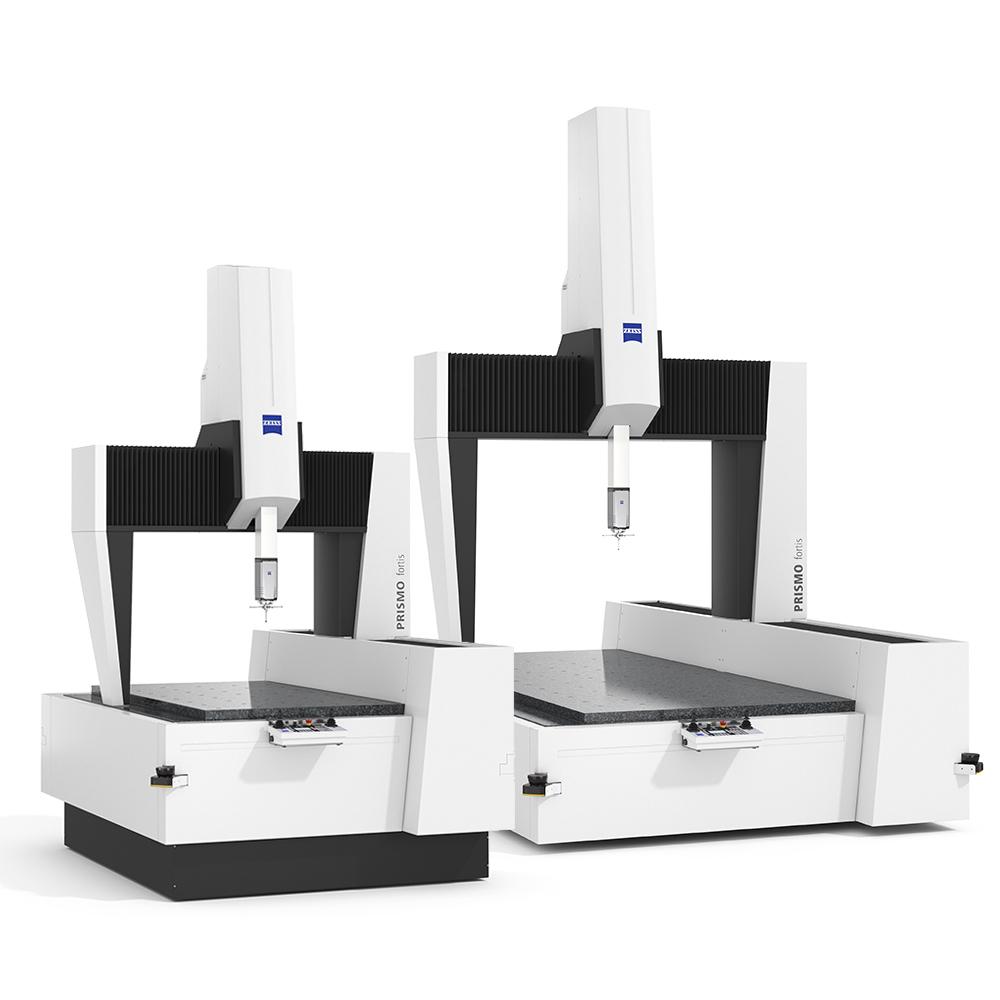

Rozmiary	Od 7/12/7 do 12/18/10*

*Rozmiar 12/18/10 jest dostępny z i bez stołu granitowego w kształcie U
