Seria ZEISS SPECTRUM

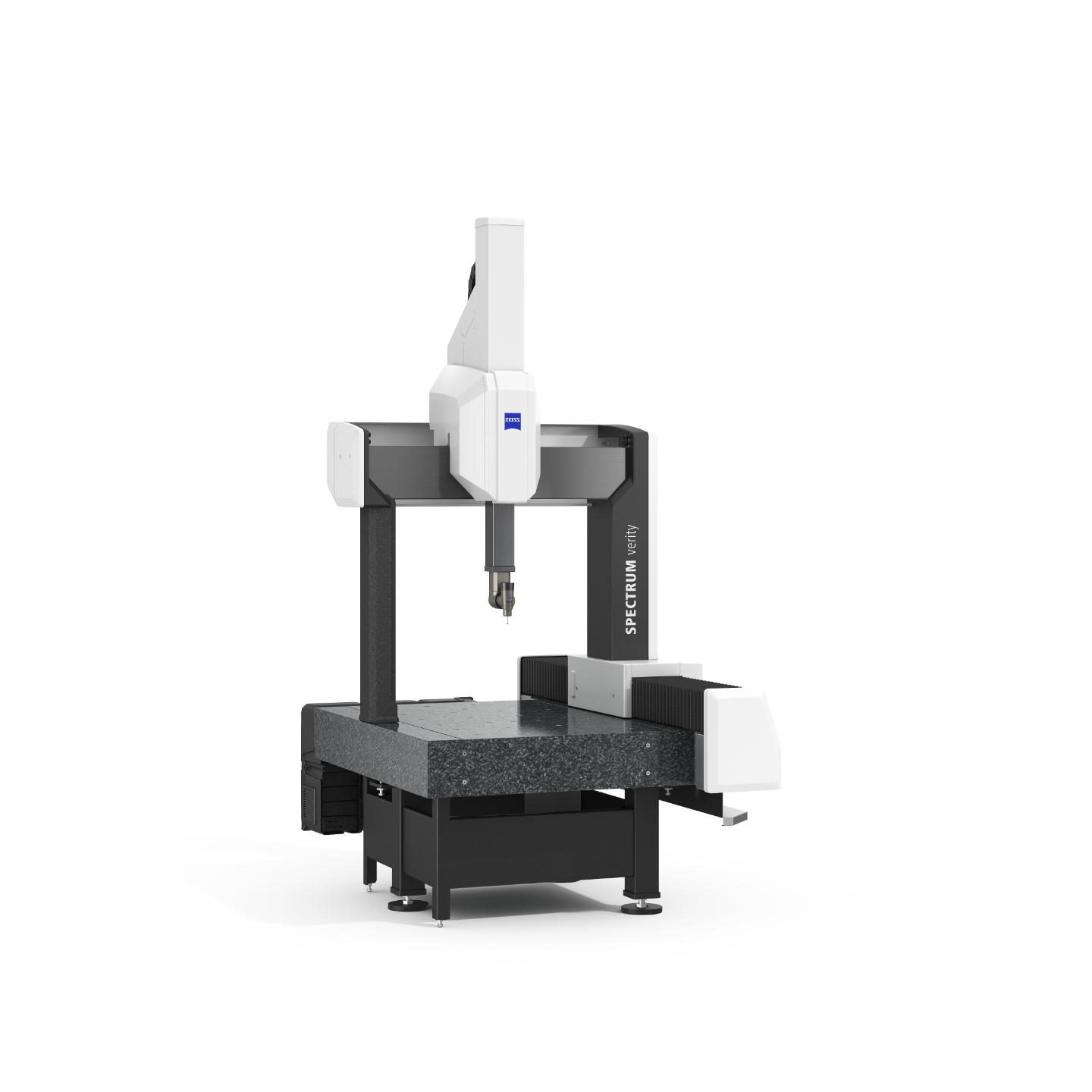

ZEISS SPECTRUM verity

Skanowanie aktywne, wysoka dokładność i niezawodne wyniki

Te portalowe maszyny CMM charakteryzują się wysoką dokładnością i elastycznością wyboru głowicy. Urządzenia oferują zaawansowaną technologię, wydajne procesy, aktywne skanowanie i niezwykle dokładne wyników pomiarów dla szerokiej gamy mierzonych części i zastosowań. Oprócz niezawodnych pomiarów stykowych, ZEISS SPECTRUM verity umożliwia również skanowanie optyczne dzięki kompatybilności z naszym nowym skanerem laserowym ZEISS LineScan One. Skanowanie optyczne jest wyjątkowym atutem w tej klasie maszyn dzięki doskonałemu stosunkowi ceny do wydajności.

Skanowanie stykowe i optyczne
Skanowanie aktywne z ZEISS VAST XT gold
Zwiększona wydajność dzięki SoftTouch Mode

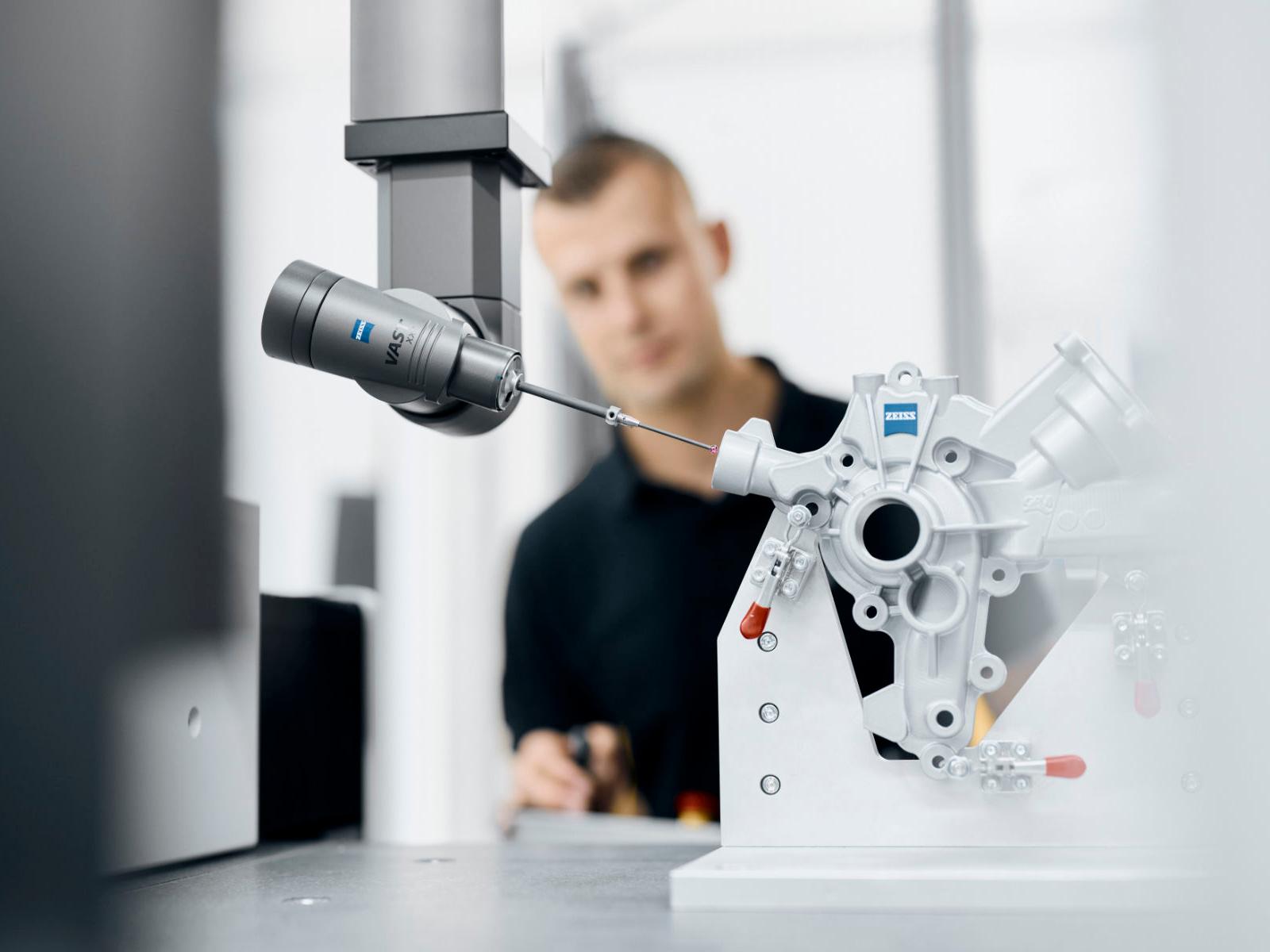

Pomiar stykowy w technologii skanowania ZEISS

Maszyna ZEISS SPECTRUM verity oferuje zaawansowane funkcje skanowania stykowego, które zapewniają większą dokładność. W przypadku pomiarów pojedynczymi punktami warunki między punktami pomiarowymi są obliczane poprzez interpolację, która potencjalnie pomija znaczące odchyłki. Natomiast technologia skanowania ZEISS pozwala na zebranie tysięcy punktów w ciągu kilku sekund, zapewniając w pełni niezawodny proces zapewnienia jakości przy użyciu pomiarów stykowych.

Technologia ta, w porównaniu do pomiarów pojedynczymi punktami, oferuje większą niezawodność, dokładność i przepustowość. Całą część można zmierzyć w jednym płynnym i ciągłym ruchu. Skanowanie umożliwia zwiększenie prędkości pomiaru, usunięcie wpływu środowiska i przechwytywanie znacznie większej ilości danych. Dzięki temu możliwe jest uzyskanie wysokiej wydajności i dokładnych wyników, co jest niezbędne w produkcji.

Dowiedz się więcej

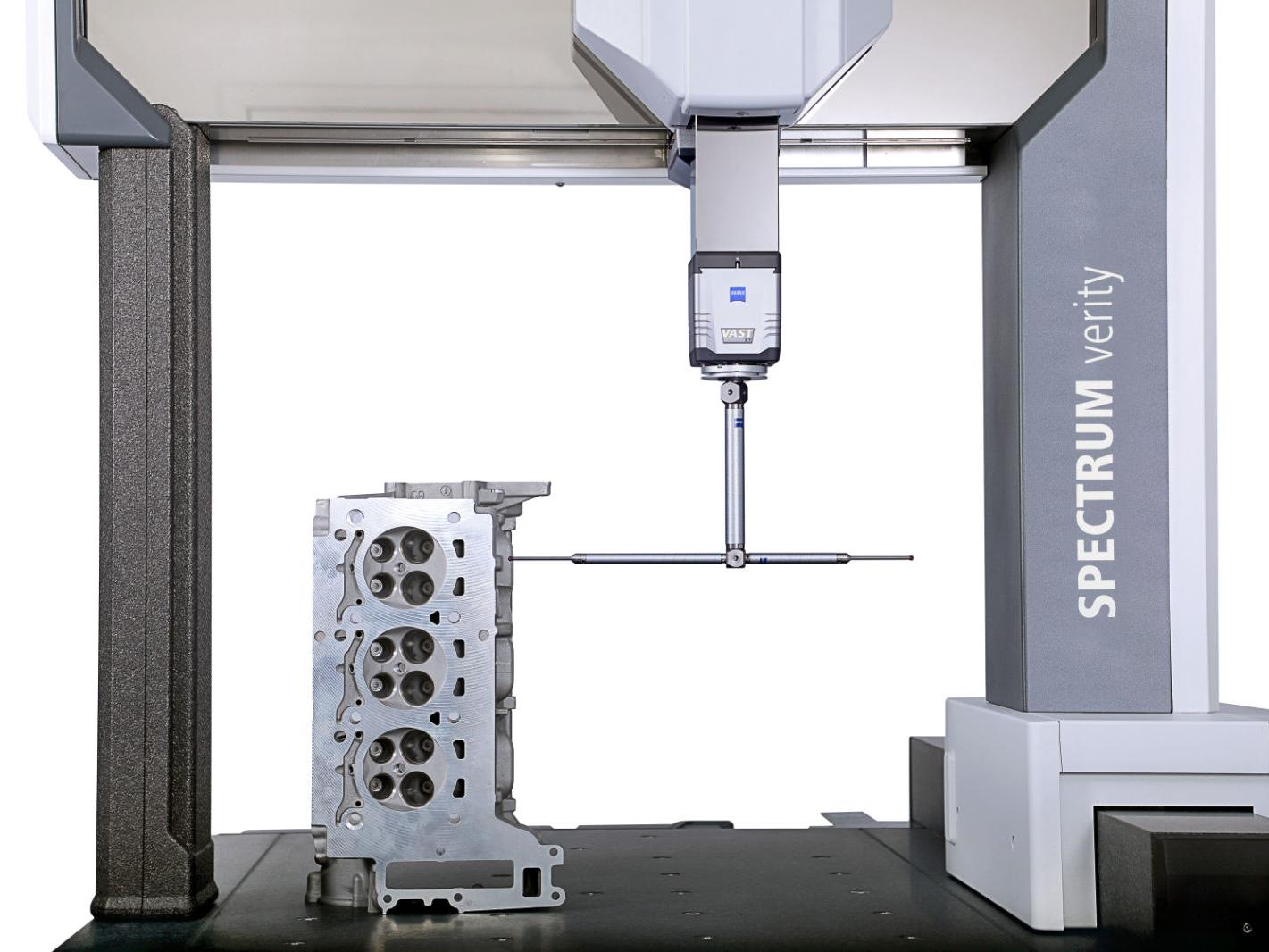

Skanowanie aktywne z ZEISS VAST XT gold

Połączenie ZEISS SPECTRUM verity z głowicą ZEISS VAST XT gold umożliwia skanowanie aktywne - szybkie i precyzyjne skanowanie oraz maksymalną elastyczność.

System wykorzystuje sterowane programowo elektromagnesy i kontrolery nacisku, dzięki którym nacisk netto podczas skanowania jest równy zeru. Aktywny system monitoruje odchylenia w czasie rzeczywistym i dostosowuje siłę pomiarową trzpienia tak, aby pozostawała możliwie najniższa i najbardziej równomierna niezależnie od długości, wagi, pozycji czy ustawienia. Metoda ta zapewnia większą dokładność i znacznie wyższe prędkości pomiaru, a także jest idealna do niestandardowych geometrii.

Dowiedz się więcej

Osiągnij nowy poziom niezawodności i wydajności procesów

ZEISS SPECTRUM verity to rozwiązanie zapewniające wysoką niezawodność i wydajność. Niezależnie od tego, czy chodzi o zoptymalizowany czas pracy, odporność na temperaturę, kompatybilność z szeroką gamą trzpieni, czy też szybką i łatwą instalację: ZEISS SPECTRUM verity zapewnia najlepszą wydajność w stosunku do dokonanej inwestycji.

Wysoka opłacalność

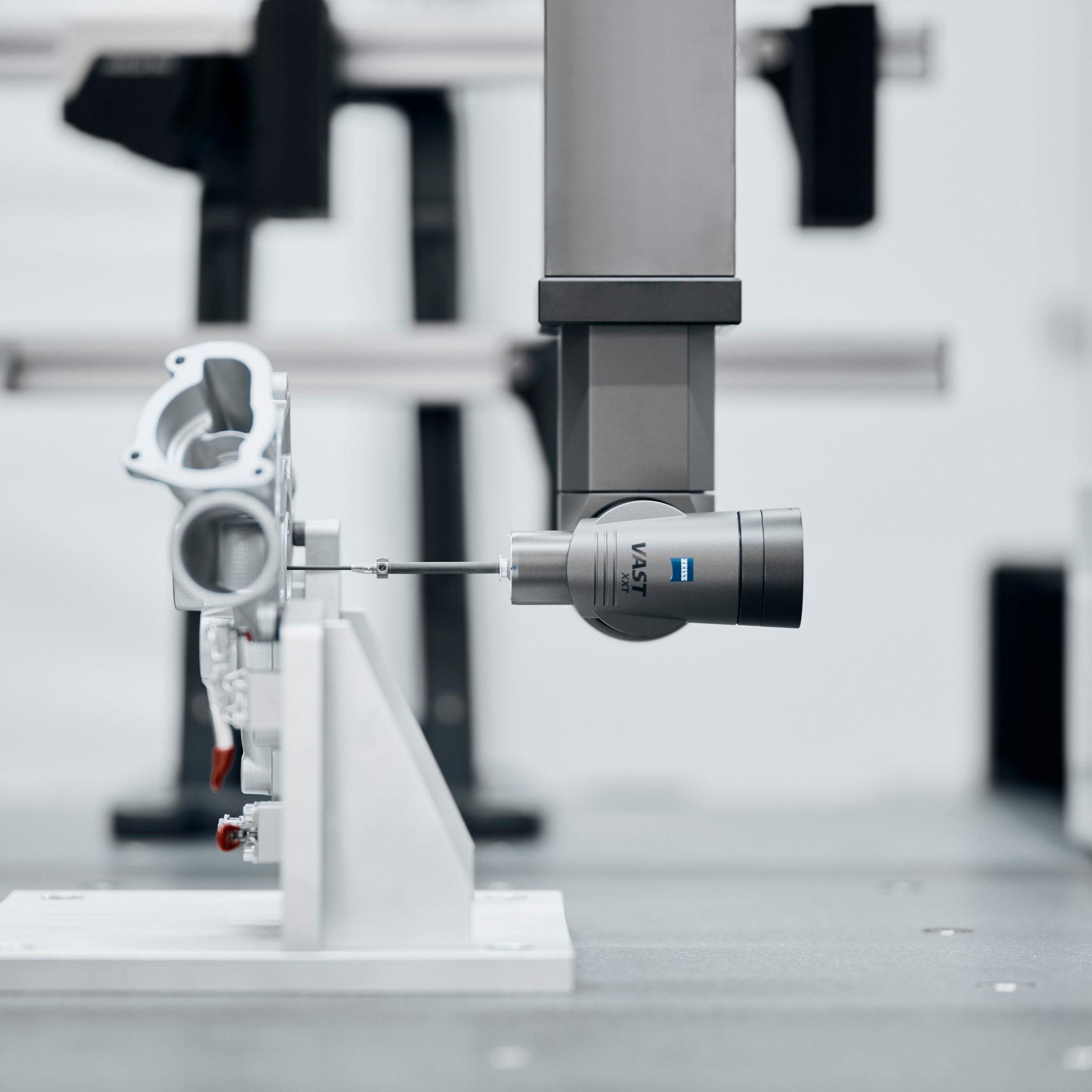

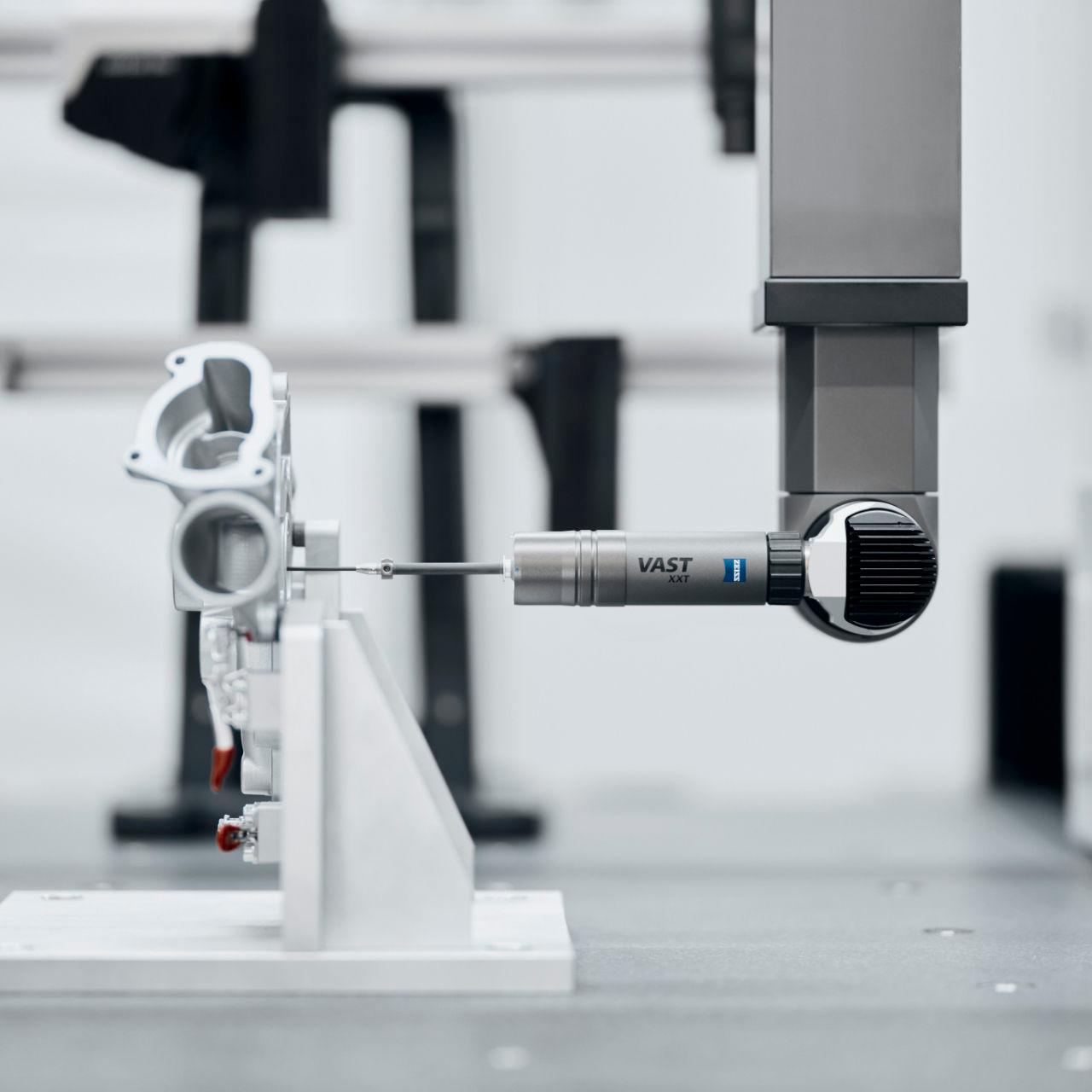

Przegub uchylno-obrotowy RDS z technologią CAA (Computer-Aided Accuracy) skraca czas wykonywania pomiarów, a kompaktowa konstrukcja głowicy znacząco zwiększa dostępną objętość pomiarową systemu.
Dostosowana do Twoich potrzeb

Maszyna ZEISS SPECTRUM verity dostępna jest w różnych pakietach: do pomiarów pojedynczymi punktami, w trybie skanowania, lub z RDS do złożonych struktur, a także jako optyczne rozwiązanie pomiarowe. Umożliwia to łatwe podejmowanie decyzji w zależności od zastosowania.

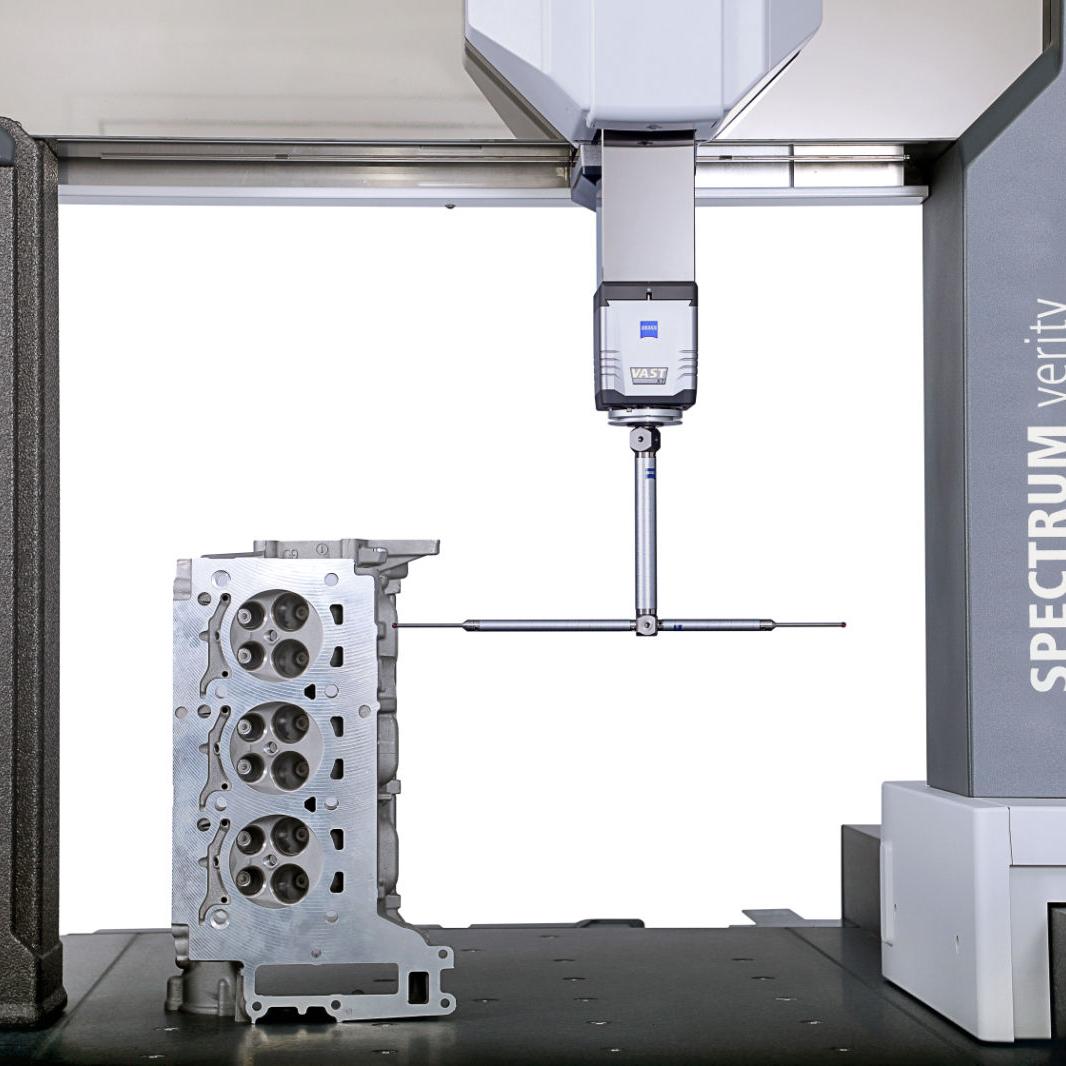

Elastyczność dzięki kompatybilności wielu głowic

VAST XT gold umożliwia pomiar bardziej złożonych elementów z użyciem trzpieni pomiarowych o długości do 500 mm, dzięki czemu współrzędnościowa maszyna pomiarowa oferuje jeszcze większy zakres zastosowań. Głowica VAST XXT pozwala na zastosowanie kombinacji szerokiej gamy trzpieni, w tym np. poziomego trzpienia pomiarowego o długości do 65 mm, a tym samym pomiar cech o złożonych kształtach za pomocą jednej konfiguracji trzpieni.
Solidność i niezawodność

ZEISS SPECTRUM to najstabilniejsza i najbardziej niezawodna współrzędnościowa maszyna pomiarowa w swojej klasie. Szklano-ceramiczne liniały zapewniają odporność na temperaturę w szerokim zakresie temperatur bez konieczności stosowania czujników temperatury. Sztywniejszy korpus i konstrukcja trzech głównych nóżek podstawy zapewniają doskonałe przenoszenie obciążeń i bezpieczeństwo w przypadku trzęsienia ziemi.
Zwiększona wydajność

ZEISS SPECTRUM verity oferuje wysoką prędkość skanowania z głowicą VAST XT gold bez kompromisu w zakresie dokładności. Ponadto SoftTouch Mode zapewnia dużą dokładność, powtarzalność i szybkość pomiaru w przypadku części łatwo odkształcalnych.
Gotowa do pracy w krótkim czasie

Niezwykle szybka i łatwa instalacja ZEISS SPECTRUM verity pozwala na obniżenie kosztów i szybkie uruchomienie systemu.

Dane techniczne

	ZEISS SPECTRUM verity
Zastosowanie	laboratorium pomiarowe
Rozmiary	7/7/6;7/10/6 9/12/6; 9/18/6
Kompatybilne głowice	RDS-CR1-CAA / VAST XXT TL3 / TL1 RDS-CR1-CAA / VAST XXT TL3 Compact design VAST XT gold VAST XXT direct
Dokładność	do: 1,7+L/300
Oprogramowanie	ZEISS CALYPSO
Pozycje kątowe	obrót co 2,5 stopnia 20 736 możliwych pozycji
Sensory optyczne	ZEISS LineScan One niedostępne w przypadku SPECTRUM verity z głowicą aktywną
Opcje	ZEISS SoftTouch Mode niedostępne w przypadku SPECTRUM verity z głowicą aktywną

Obszary zastosowań

Przemysł

Dzięki ZEISS SPECTRUM można mierzyć części przemysłowe, takie jak części wytworzone metodą CNC, obudowy akcesoriów i komponenty mechaniczne.
Elektronika

ZEISS SPECTRUM idealnie nadaje się do skanowania małych części elektronicznych, takich jak złącza, obudowy, ramki środkowe lub cienkie folie.
Motoryzacja

W przemyśle motoryzacyjnym ZEISS SPECTRUM świetnie sprawdza się w przypadku pomiarów małych obudów, części tłoczonych, części obrabianych CNC i części z tworzyw sztucznych.
Warsztaty

ZEISS SPECTRUM doskonale nadaje się do pomiaru części produkcyjnych, części z blachy, części tłoczonych i części z tworzyw sztucznych.
