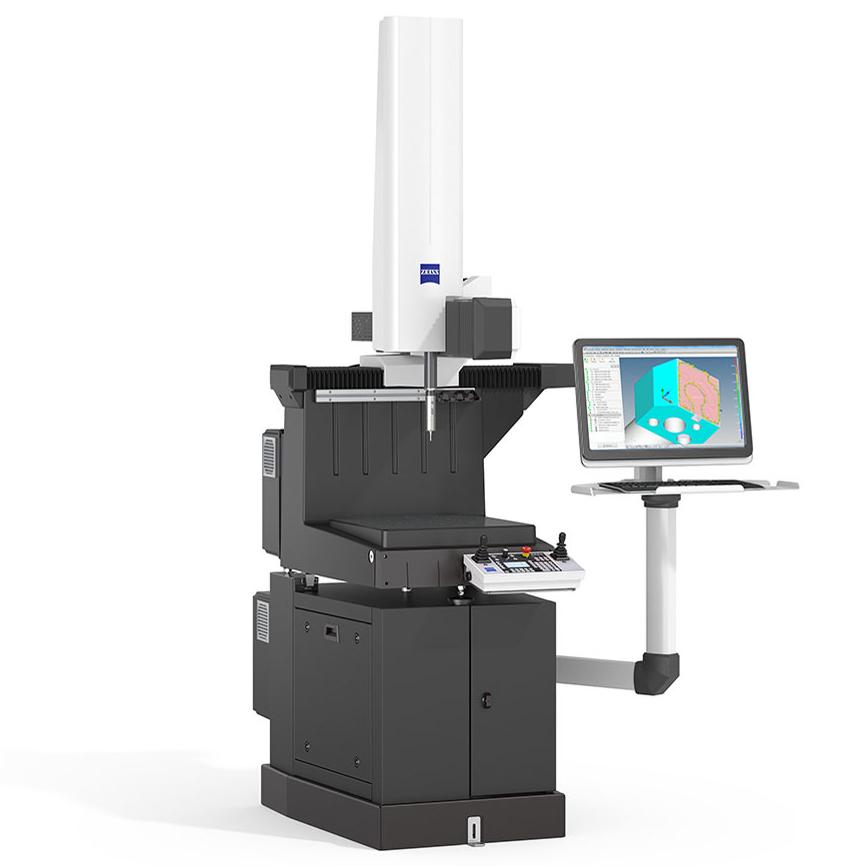

ZEISS DuraMax

Oczywisty wybór dla hal produkcyjnych

Zapewnienie jakości nie jest prostym wyzwaniem, a wymagania wobec współrzędnościowych maszyn pomiarowych są wysokie szczególnie w środowisku produkcyjnym. ZEISS DuraMax łączy w sobie wytrzymałość, precyzję i wydajność, dzięki czemu jest doskonałym wyborem do pomiarów wykonywanych bezpośrednio w hali produkcyjnej. Maszyny DuraMax są odporne na trudne warunki środowiskowe, w tym nawet wysokie temperatury. W połączeniu z głowicą ZEISS VAST XXT system umożliwia szybkie pomiary pojedynczymi punktami, a także skanowanie konturów i powierzchni swobodnych, dzięki czemu stosowanie sprawdzianów stałych staje się zbędne.

Solidna konstrukcja dla środowisk produkcyjnych
Wysoka precyzja w zmiennych warunkach
Zaawansowana technika skanowania

Twoje korzyści

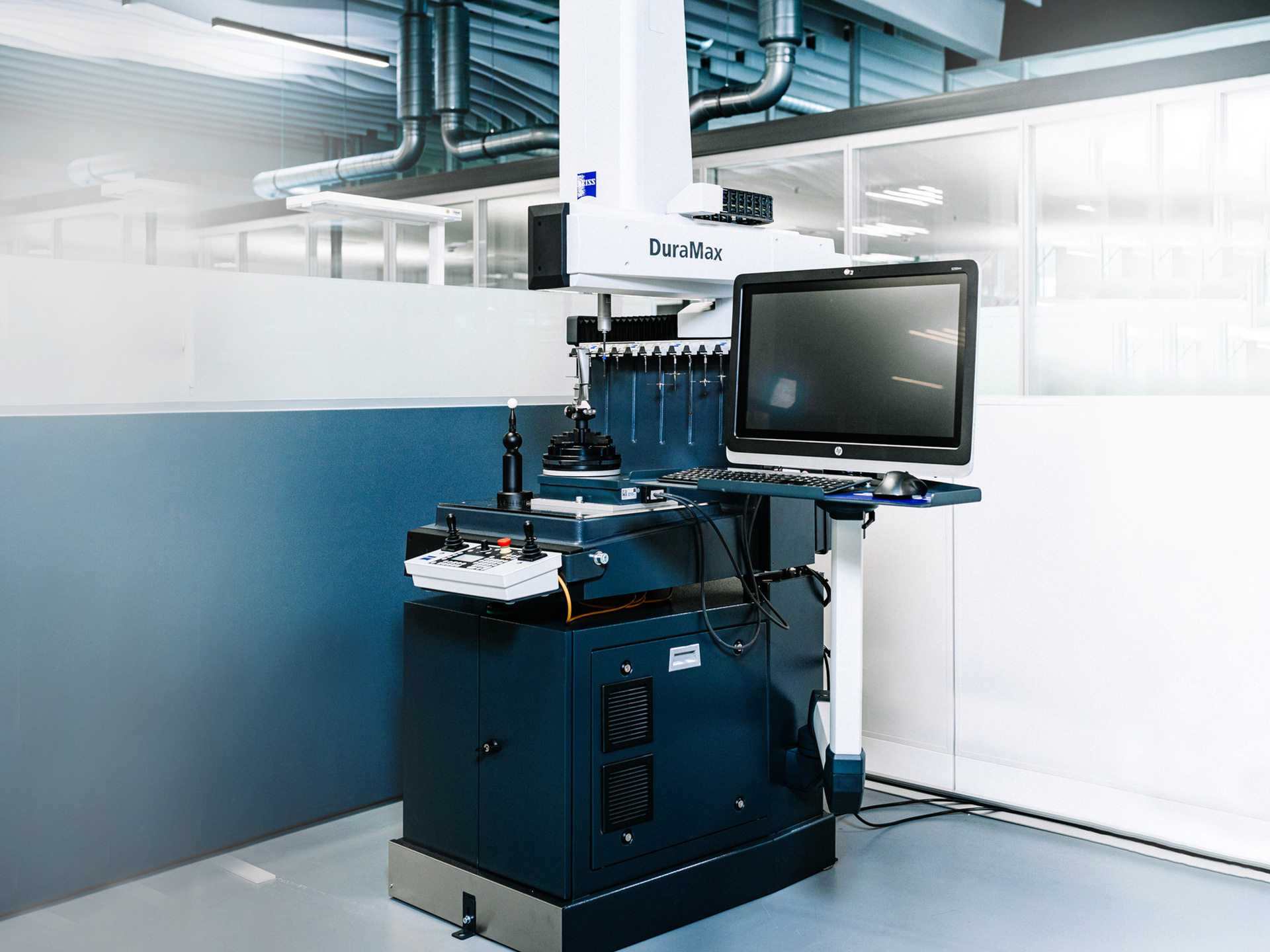

Wydajność

Optymalny stosunek objętości pomiarowej do wymiarów podstawy
Kompaktowa budowa oznacza małe wymiary podstawy

Duża i łatwo dostępna objętość pomiarowa

Ładowanie z trzech stron i od góry

Nie wymaga sprężonego powietrza

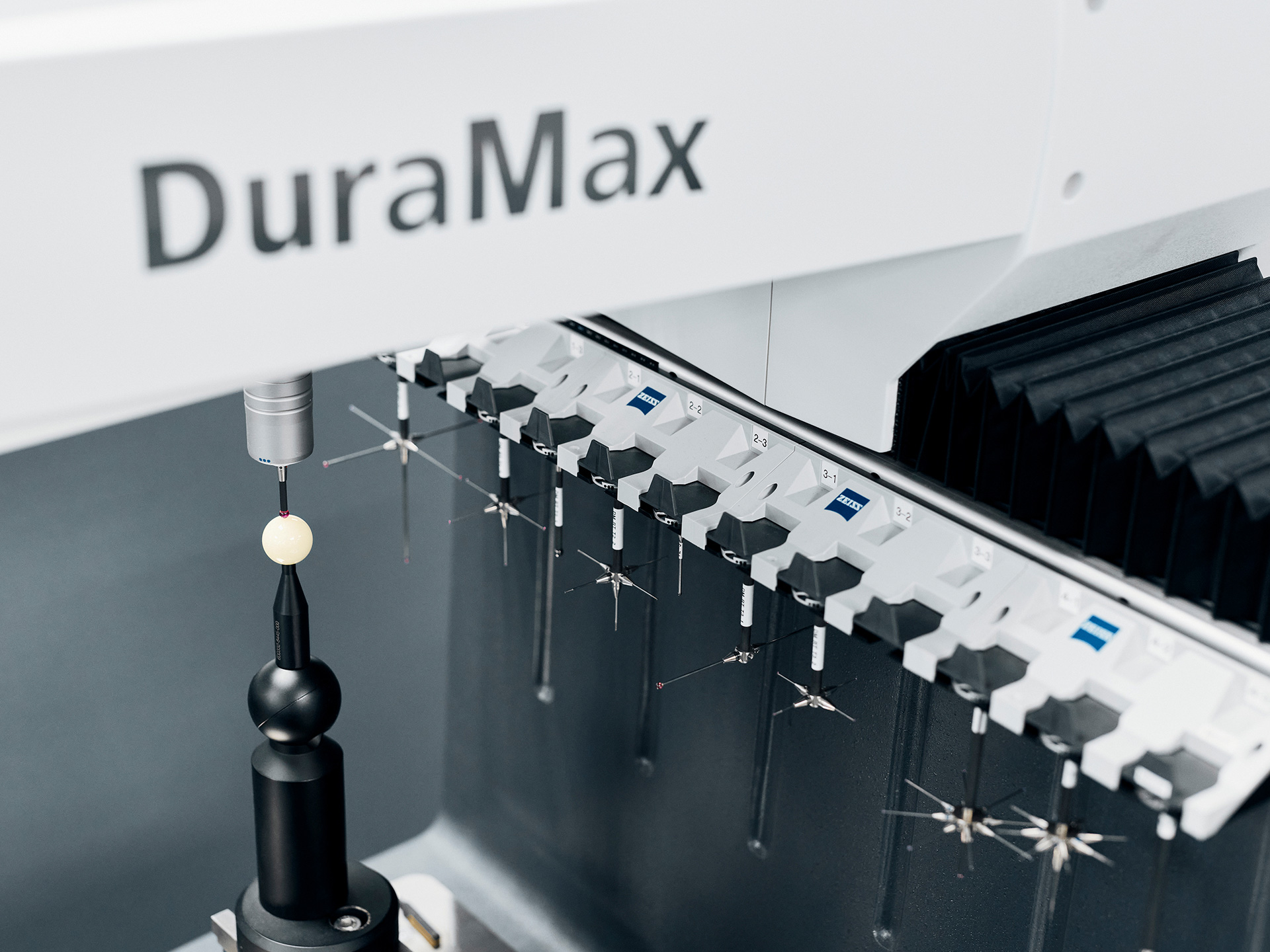

Prędkość

Krótsze czasy wykonywania zadań i szybkie pomiary
Szybkie skanowanie dzięki głowicy ZEISS VAST XXT

Pomiary pojedynczych punktów dzięki funkcji ZEISS VAST probing

System dupleks dla większej przepustowości

Pomiary w 4 osiach ze stołem obrotowym

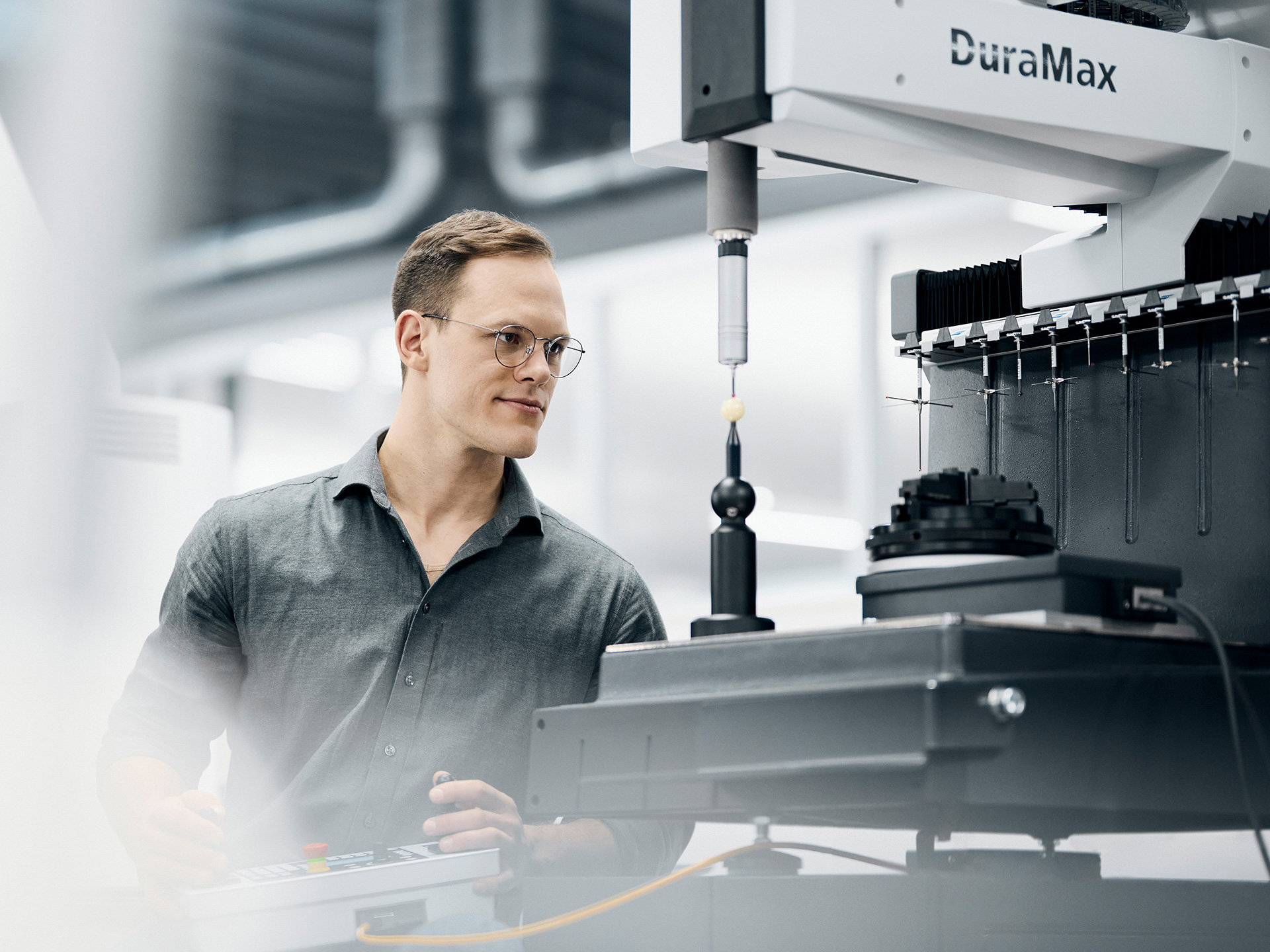

Precyzja

Precyzyjne wyniki również w trudnych warunkach
Ochrona przed pyłem i wilgocią

Podstawa warsztatowa ze stopniem ochrony IP54

Stabilność termiczna dzięki szklano-ceramicznym liniałom pomiarowym

System całkowicie osłoniętych prowadnic z napędami liniowymi i łożyskami kulkowymi we wszystkich osiach

Pasywne tłumienie drgań w standardzie

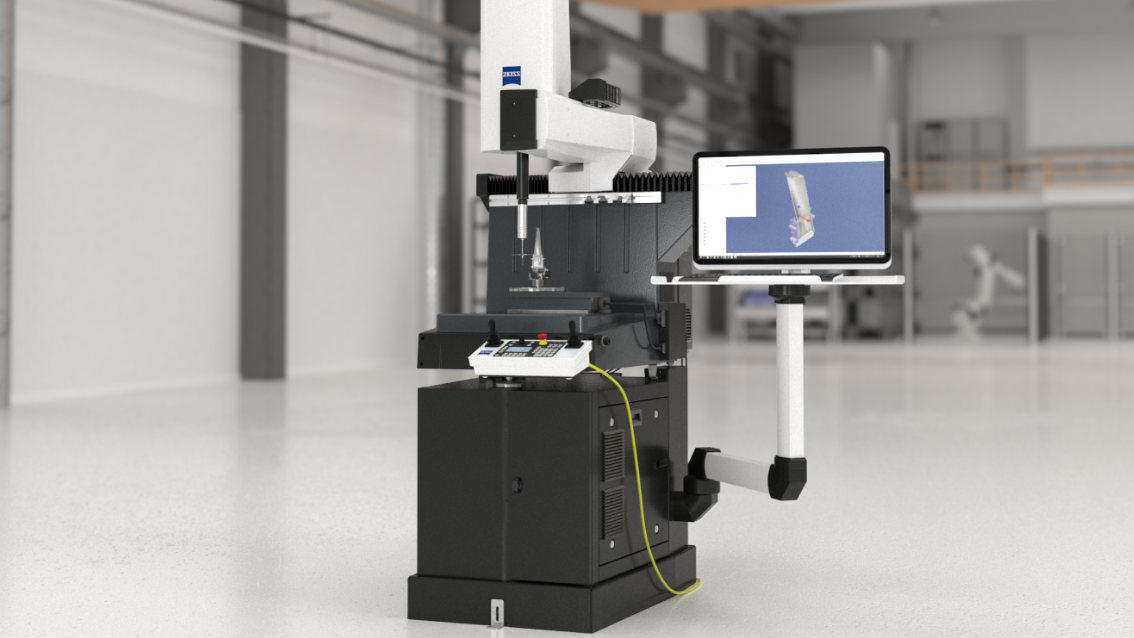

Kliknij na okrągłe znaczniki przy obrazkach, aby wyświetlić okno informacyjne ze szczegółami.

Gotowy do każdego wyzwania

Poznaj wyjątkowe atuty ZEISS DuraMax

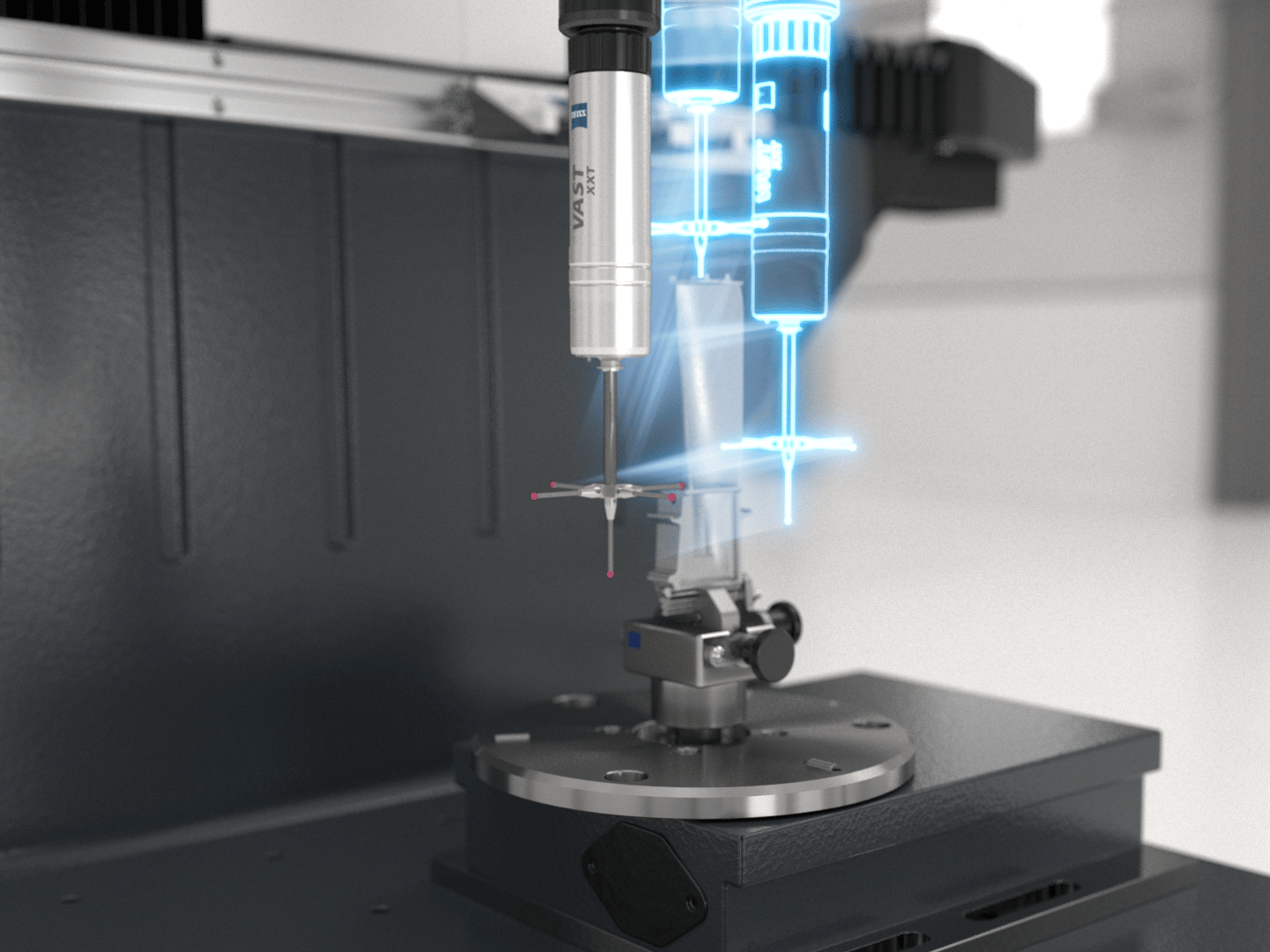

ZEISS VAST XXT

ZEISS VAST XXT umożliwia skanowanie i wykonywanie pomiarów pojedynczych punktów. Zapewnia to optymalną produktywność i stabilne wyniki. Technologia skanowania pozwala na pomiary przy znacznie wyższej gęstości punktów, co daje lepszą ocenę tolerancji rozmiaru, kształtu i położenia. Szeroka gama trzpieni umożliwia pomiary bardziej złożonych cech na większej liczbie części.

Dowiedz się więcej

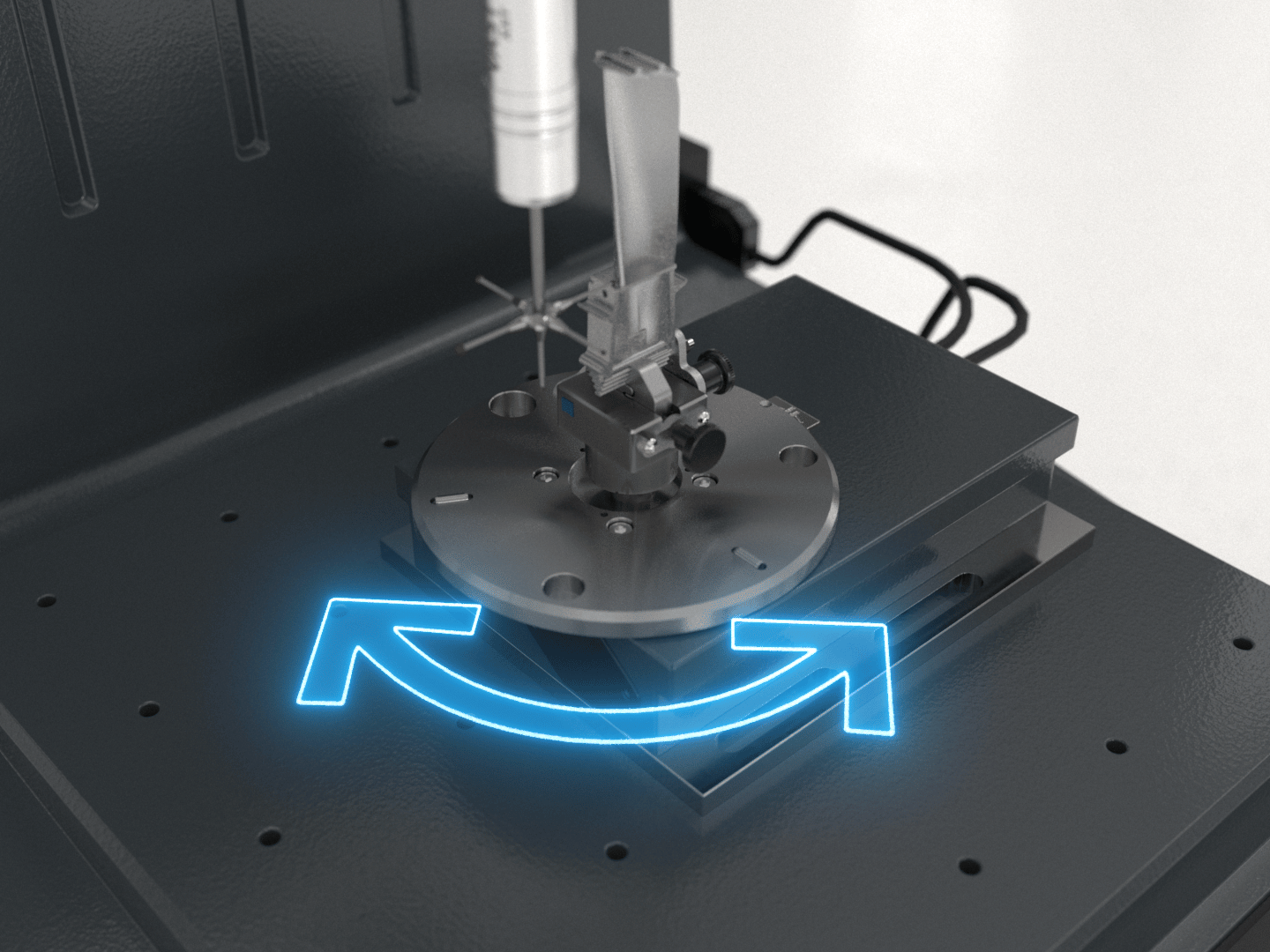

Stół obrotowy

Opcjonalny stół obrotowy zapewnia jeszcze większą elastyczność pomiarów małych części o symetrii obrotowej, umożliwiając wykonywanie złożonych zadań pomiarowych z użyciem czwartej osi. Dzięki temu układy trzpieni są mniej skomplikowane, a rzadsza wymiana głowic skraca czas realizacji zadań.

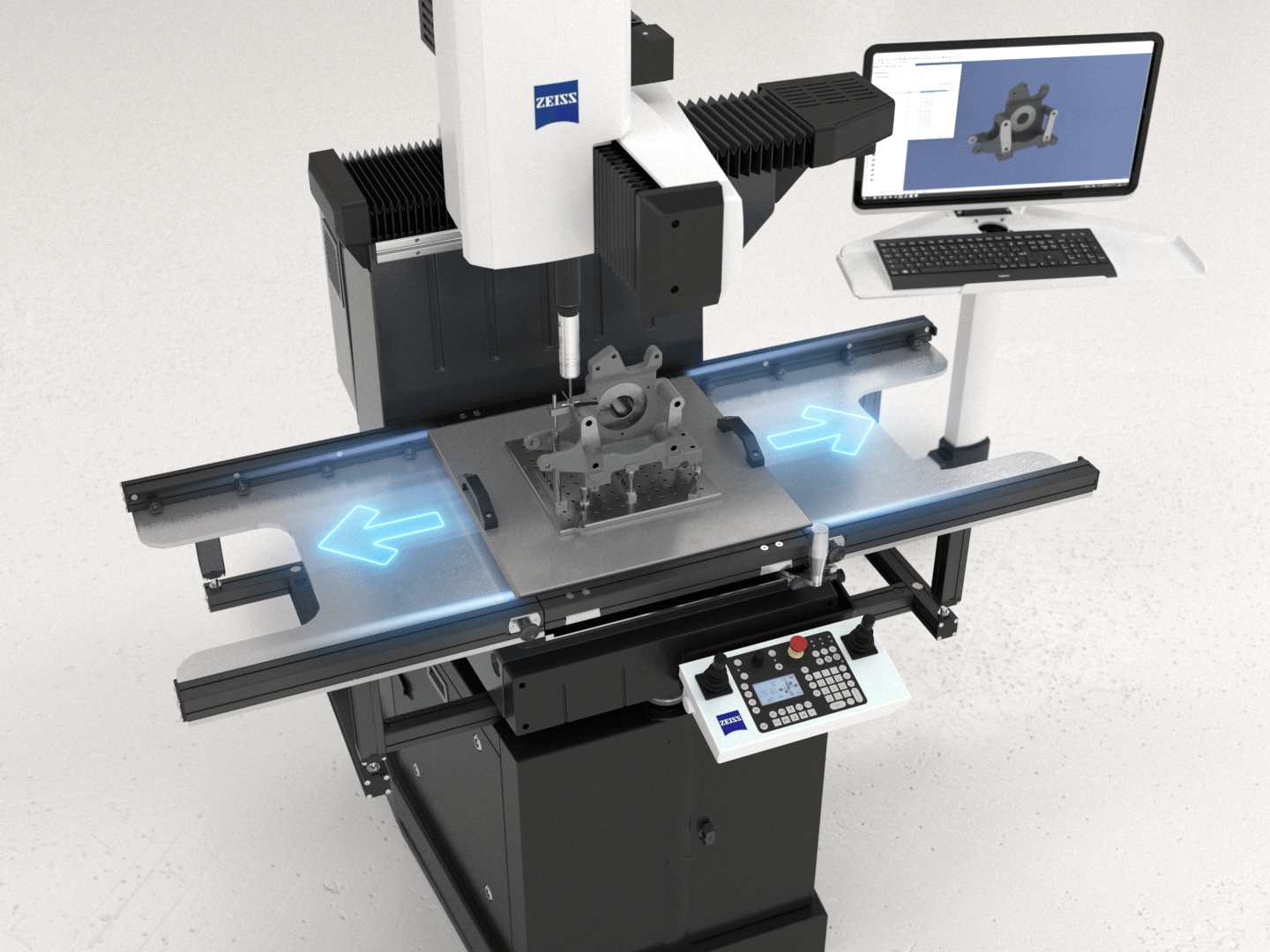

Akcesoria

Linia produktów ZEISS Integration umożliwia elastyczną rozbudowę rozwiązania pomiarowego, a tym samym jego optymalną integrację z Twoimi procesami oraz wzrost produktywności i przepustowości.

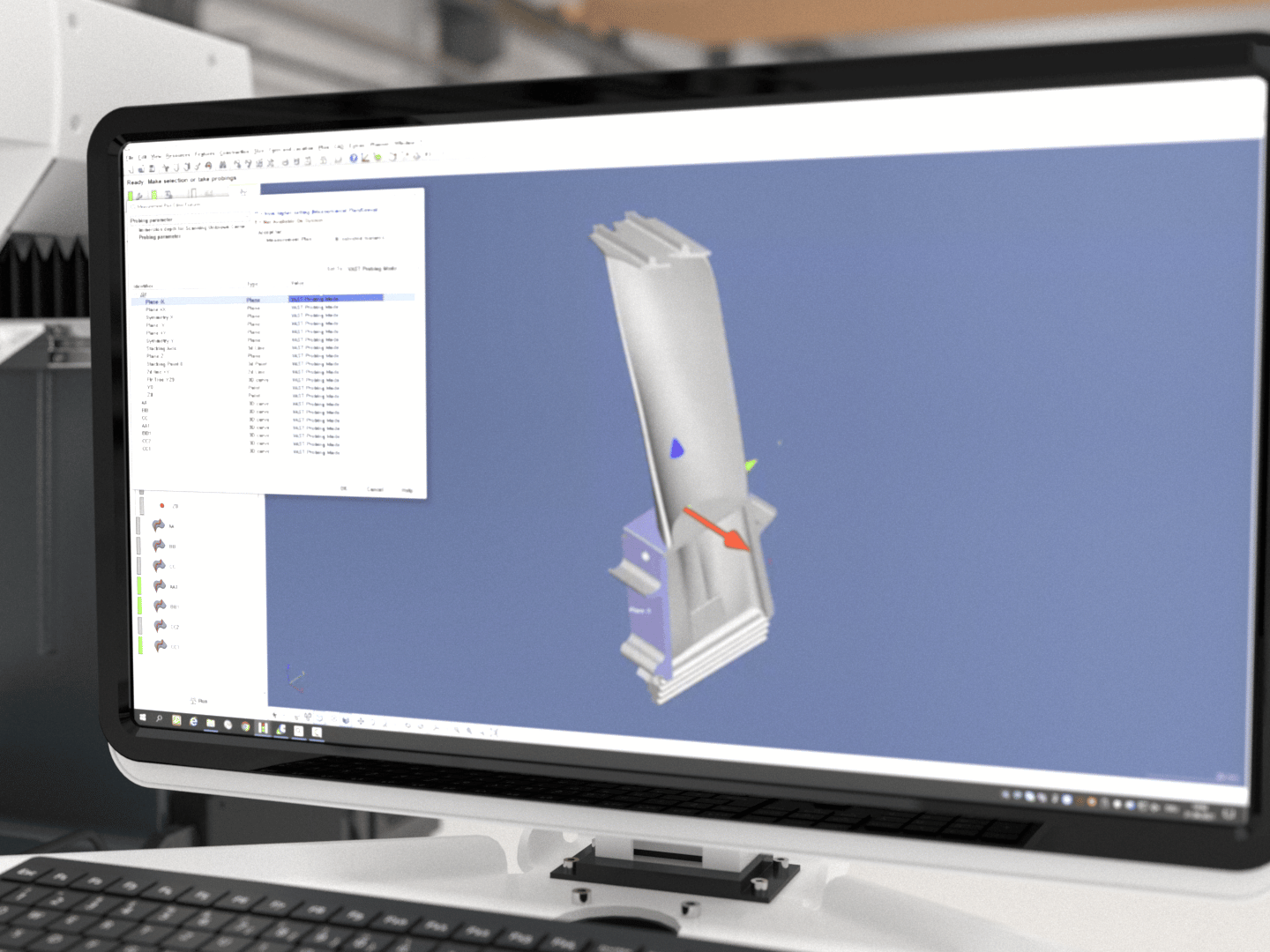

ZEISS Calypso

Intuicyjne oprogramowanie ZEISS CALYPSO zapewnia wysoki stopień elastyczności dla różnych zadań pomiarowych. Dodatkowo ZEISS CALYPSO express oferuje proste programowanie. Tryb pomiaru pojedynczych punktów dla ZEISS DuraMax umożliwia teraz pracę głowicy stykowej w trybie ZEISS VAST probing, skracając czas pomiaru nawet o 25-80% w zależności od zadania.

Dowiedz się więcej

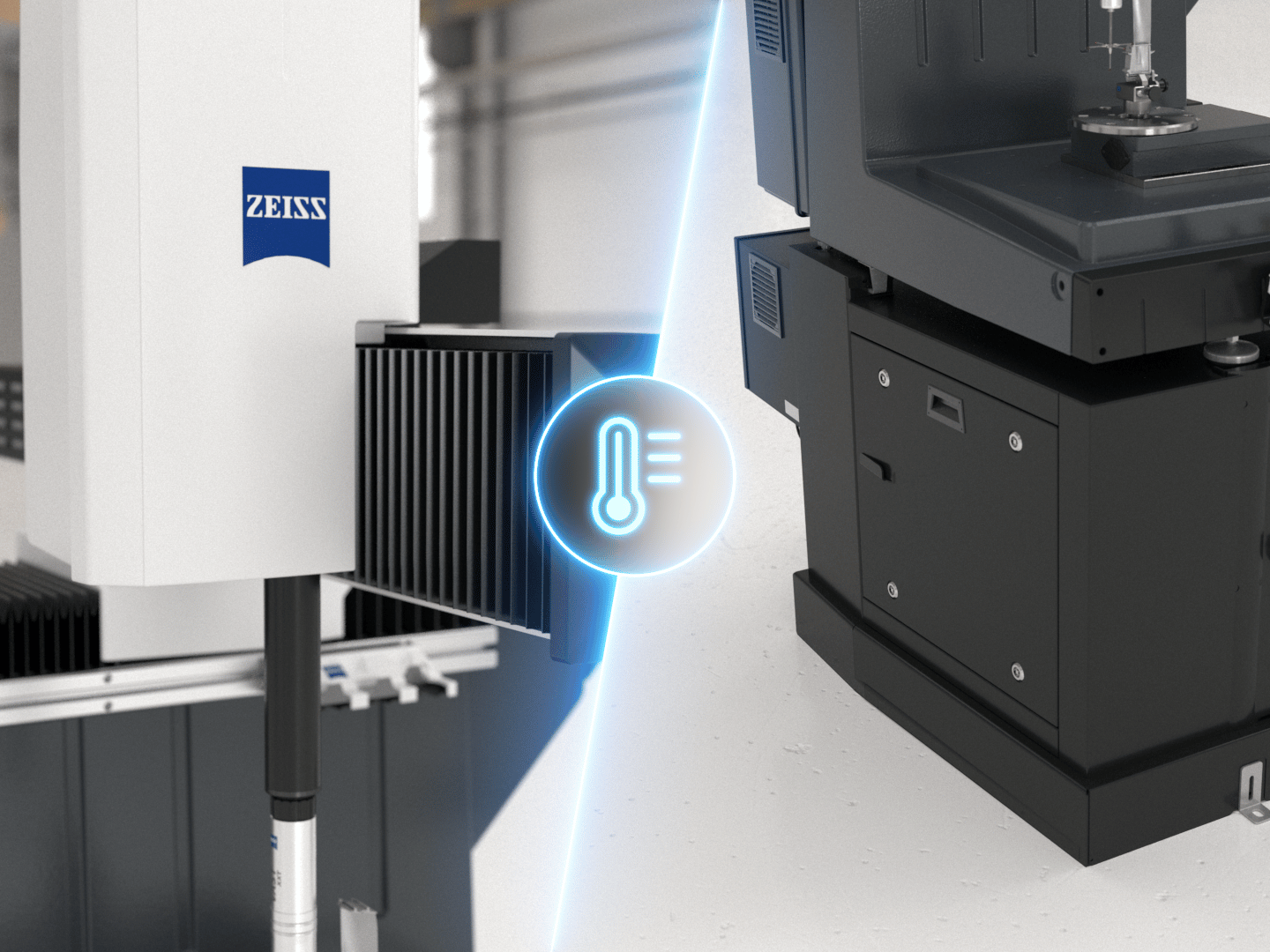

Odporność termiczna

Wszystkie osie są wyposażone w szklano-ceramiczne liniały pomiarowe. Nie rozszerzają się one pod wpływem rosnących temperatur, pozwalając na stabilne pomiary w temperaturze od +18°C do +30°C. Podstawa IP54 chroni sprzęt komputerowy.

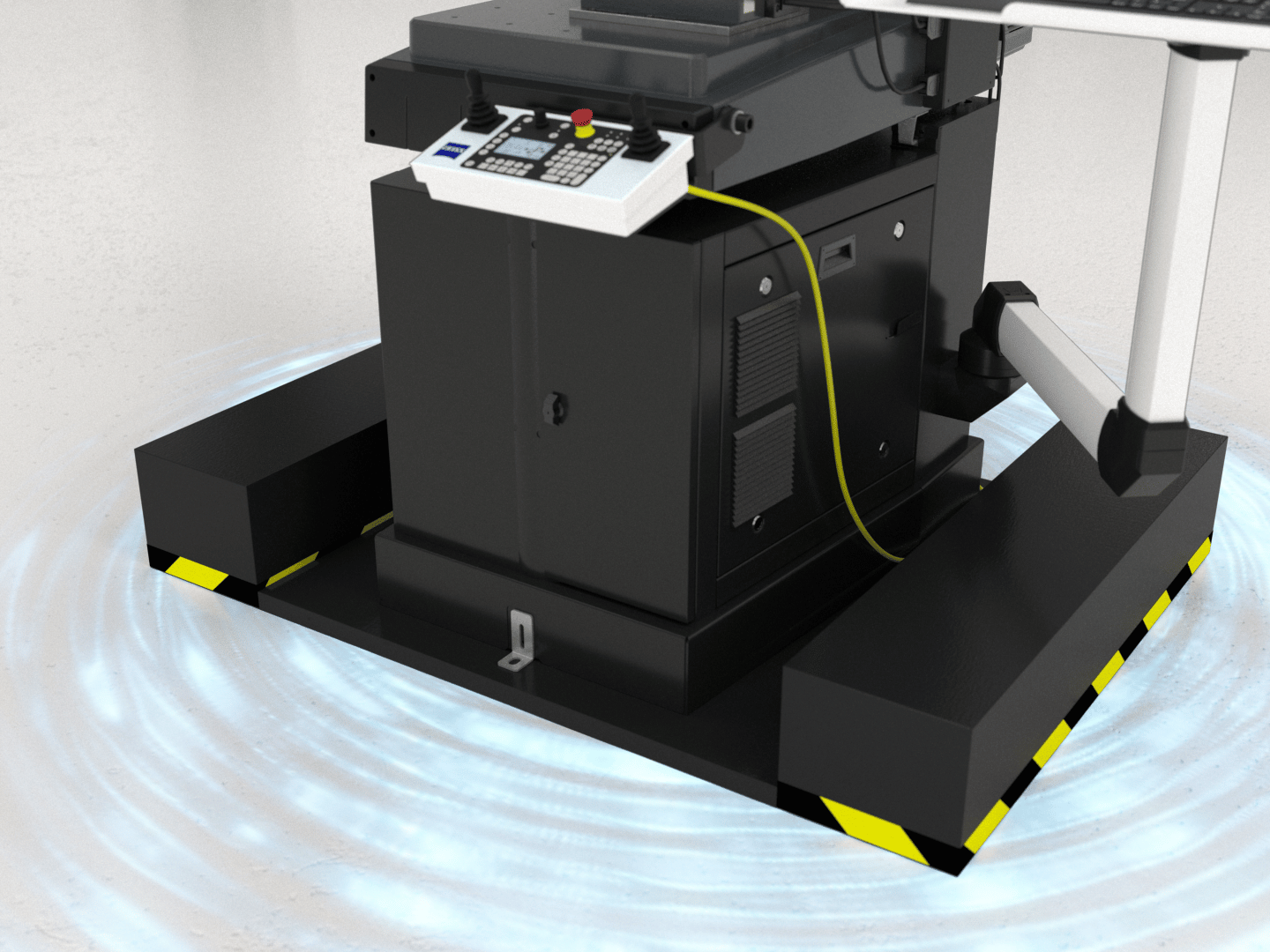

Pneumatyczna izolacja drgań

Opcjonalna pneumatyczna izolacja drgań zapobiega wpływowi drgań podłoża na wyniki pomiarów i zapewnia automatyczną kontrolę poziomu. Można ją także zainstalować w starszych modelach maszyn ZEISS DuraMax i ZEISS O-INSPECT.

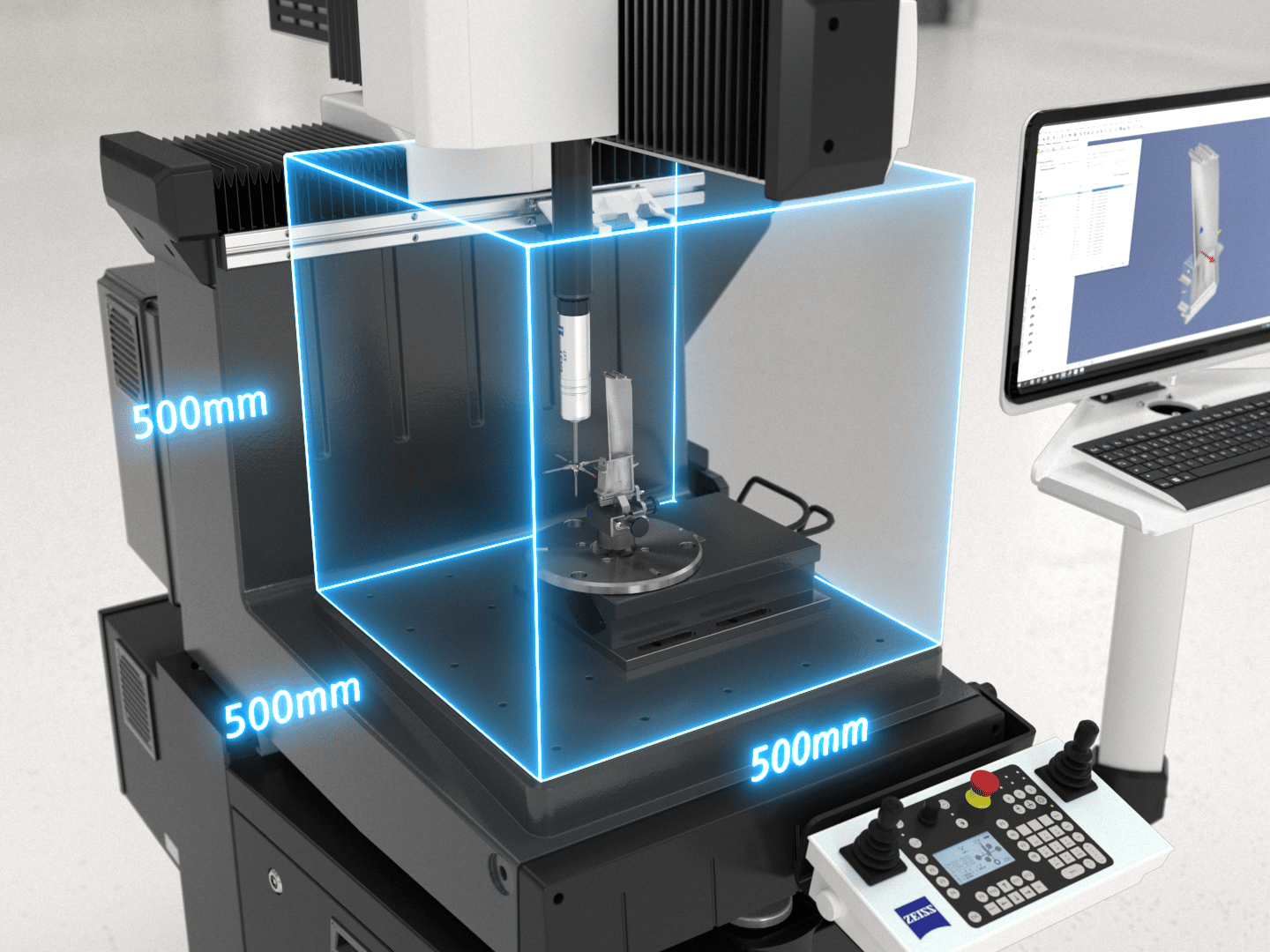

Objętość pomiarowa

ZEISS DuraMax oferuje niezrównany stosunek objętości pomiarowej do wymiarów podstawy. Optymalna dostępność, dobra widoczność i załadunek na optymalnej wysokości roboczej z trzech stron oraz od góry poprawiają ergonomię i bezpieczeństwo, a także skracają czas wykonywania zadań.

Większa odporność termiczna oznacza jeszcze większą wytrzymałość

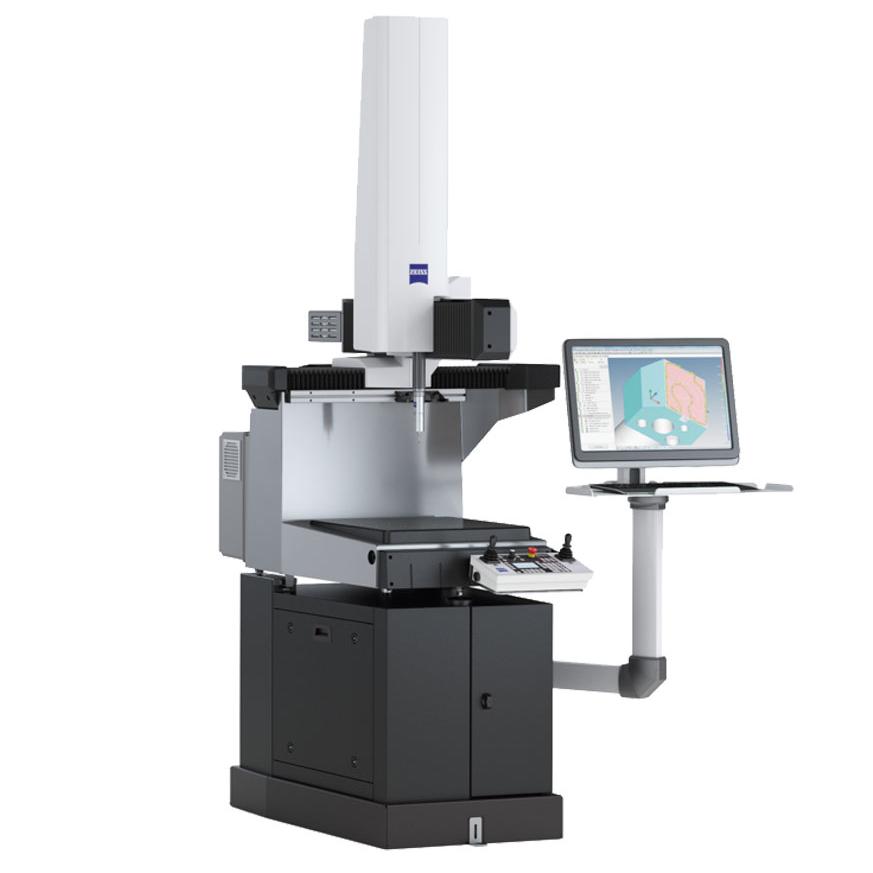

ZEISS DuraMax HTG

ZEISS DuraMax HTG charakteryzuje się najszerszym zakresem temperatur przy najwyższym gradiencie temperatury i może być wykorzystywany zarówno w zakładzie produkcyjnym, jak i z systemami automatyzacji. Takie szerokie możliwości stosowania pozwalają na większą elastyczność realizacji zadań pomiarowych dzięki większej odporności na wpływy środowiska.

Główne zalety

Precyzyjne pomiary w wysokich temperaturach
Liniały Zerodur: najniższa możliwa rozszerzalność cieplna
Czujniki temperatury korygujące temperaturę mierzonej części
Dodatkowe podkładki do filtrów w osiach X i Y chroniące przed zanieczyszczeniami

Poznaj efektywność ZEISS DuraMax

Szybki pomiar stykowy pojedynczych punktów

ZEISS DuraMax z trybem ZEISS VAST probing (ZEISS ZVp) umożliwia skrócenie czasów pomiarów, a tym samym obniżenie kosztów operacyjnych. Tryb ZVp skraca czas pomiaru pojedynczego punktu nawet o 30%.

Zablokowana zawartość stron trzecich

Odtwarzacz wideo został zablokowany w związku z Twoimi preferencjami śledzenia. Aby zmienić ustawienia i odtworzyć wideo, kliknij poniższy przycisk i wyraź zgodę na użycie „funkcjonalnych” technologii śledzenia.

12.12.2021

Minimalne zużycie dzięki maksymalnej jakości

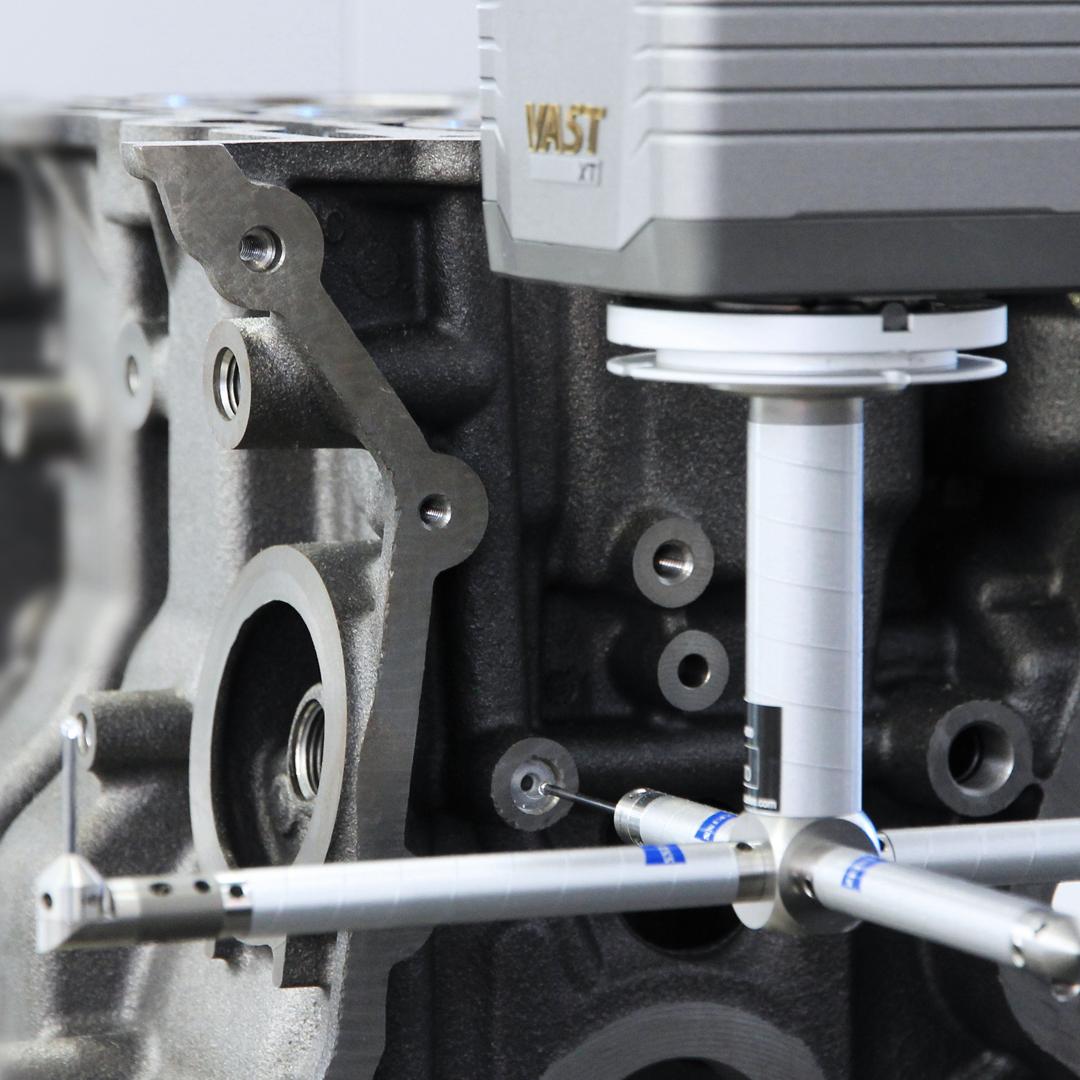

Dostawca z branży motoryzacyjnej Pankl Racing Systems z powodzeniem spełnia rosnące wymagania dotyczące precyzji dzięki skanerom diamentowym ZEISS

Czytaj więcej

03.07.2018

Przyspieszenie produkcji, redukcja kosztów

Volkswagen przyspiesza kontrolę jakości produkcji silników dzięki zastosowaniu maszyny ZEISS DuraMax.

Czytaj więcej

Linia ZEISS integration: Dopasowane rozwiązania dla każdego zadania pomiarowego

Linia produktów ZEISS Integration umożliwia elastyczną rozbudowę rozwiązania pomiarowego, a tym samym jego optymalną integrację z Twoimi procesami oraz wzrost produktywności i przepustowości.

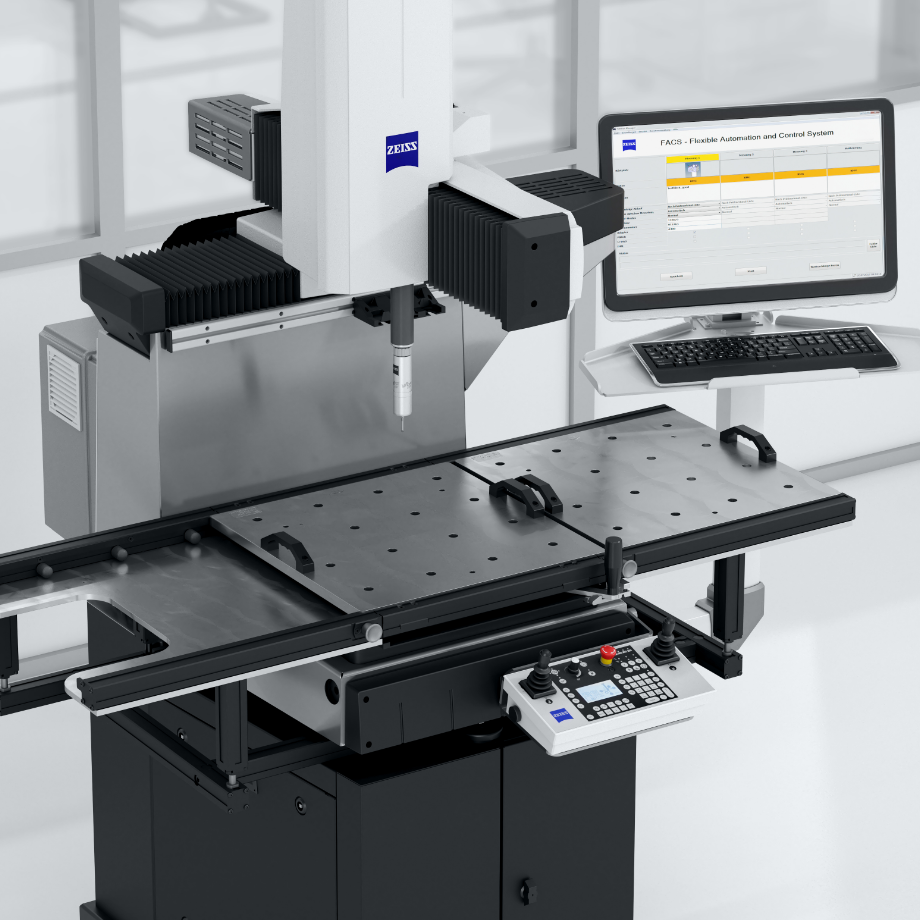

System dupleks

System duples do ZEISS DuraMax zwiększa dostępność maszyny, ponieważ kolejne mierzone części można mocować i demontować podczas pomiarów innych części. Ponadto system poprawia ergonomię transportu części i zapobiega uszkodzeniom głowic pomiarowych.

Konfiguracja podczas procesu pomiarowego

Zoptymalizowane wykorzystanie maszyny pomiarowej
Wysoka przepustowość systemu

Dowiedz się więcej

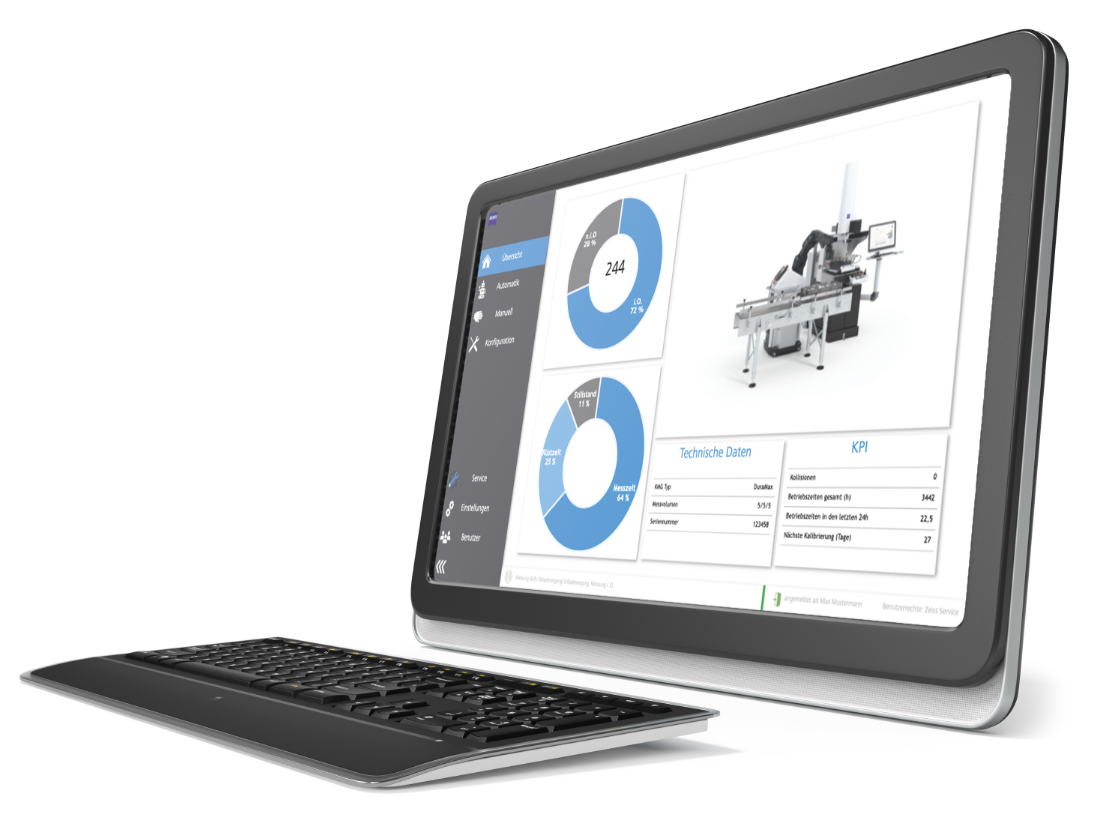

Automation Interface

Interfejs automatyzacji ZEISS pozwala łatwo zautomatyzować urządzenie pomiarowe bez żadnych nakładów inżynieryjnych. Oprócz uruchamiania planów inspekcji i przekazywania informacji zwrotnych o wynikach pomiarów lub stanie maszyny, aplikacja umożliwia sterowanie urządzeniami peryferyjnymi CMM. Interfejs jest również wstępnie skonfigurowany dla wszystkich produktów z linii ZEISS Integration. Wystarczy kilka kliknięć, aby skonfigurować sterowanie układem zautomatyzowanym lub podajnikiem palet. To samo dotyczy układów zbudowanych przez użytkownika.

Łatwa automatyzacja urządzeń peryferyjnych CMM

Standaryzowane interfejsy komunikacyjne: OPC UA, Profinet, EthernetIP
Zarządzanie użytkownikami pozwala operatorom zakładu, technikom pomiarowym, specjalistom odpowiedzialnym za konfigurację i serwisantom widzieć właściwe, przeznaczone dla nich informacje
Możliwość używania zarówno w trybie automatycznym, jak i manualnym, nawet przez nieprzeszkolonych operatorów
Prosta konfiguracja za pomocą jednego kliknięcia i bezpośrednio przez interfejs użytkownika, bez skomplikowanego programowania PLC
Sprawne uruchomienie przy niewielkim ryzyku projektowym i niskich kosztach

Dowiedz się więcej

Specyfikacja techniczna

	DuraMax	DuraMax HTG
Objętość pomiarowa	500 x 500 x 500 mm³	500 x 500 x 500 mm³
Błąd pomiaru długości E0 w μm E0/E40 w µm MPE zgodnie z ISO 10360-2:2009	2,4 + L/300 18°C - 22°C	2,2 + L/300 18°C - 22°C
Szerszy zakres temperatur (ZEISS TVA 1) E0/E40 w µm	2,7 + L/250 18°C - 26°C	2,5 + L/250 18°C - 26°C
Szerszy zakres temperatur (ZEISS TVA 2) E0/E40 w µm	2,9 + L/200 18°C - 30°C	2,7 + L/200 18°C - 30°C
Szerszy zakres temperatur (ZEISS TVA 3) E0/E40 w µm	niedostępne	3,9 + L/100 15°C - 40°C
Oprogramowanie	ZEISS CALYPSO	ZEISS CALYPSO
Głowica stykowa	VAST XXT TL 3	VAST XXT TL 3
Długość trzpienia	Długość promieniowa do 65 mm (trzpień gwiazdowy)	Długość promieniowa do 65 mm (trzpień gwiazdowy)
Średnica kulki	0,3 - 8 mm	0,3 - 8 mm

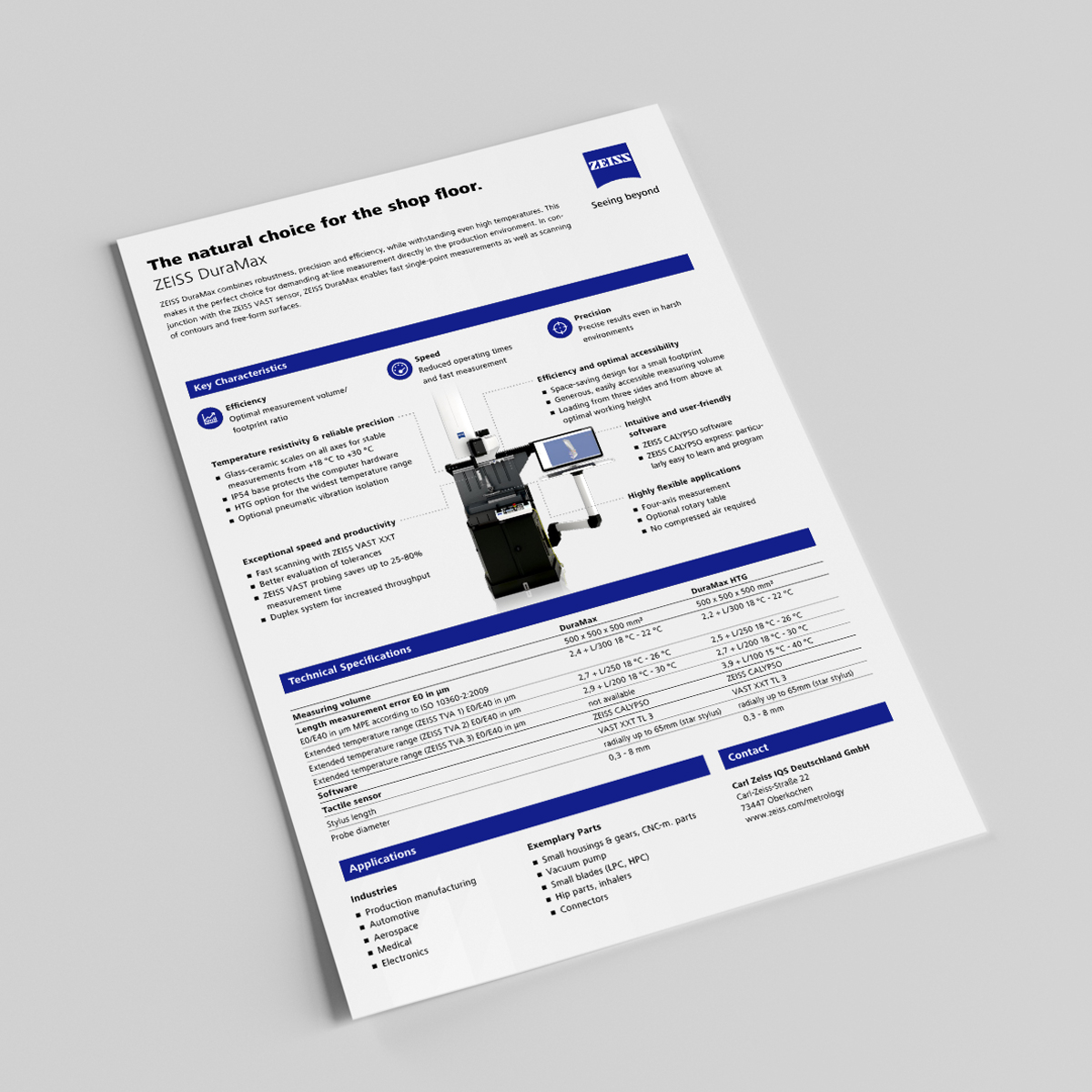

Wszystko o ZEISS DuraMax w zasięgu ręki

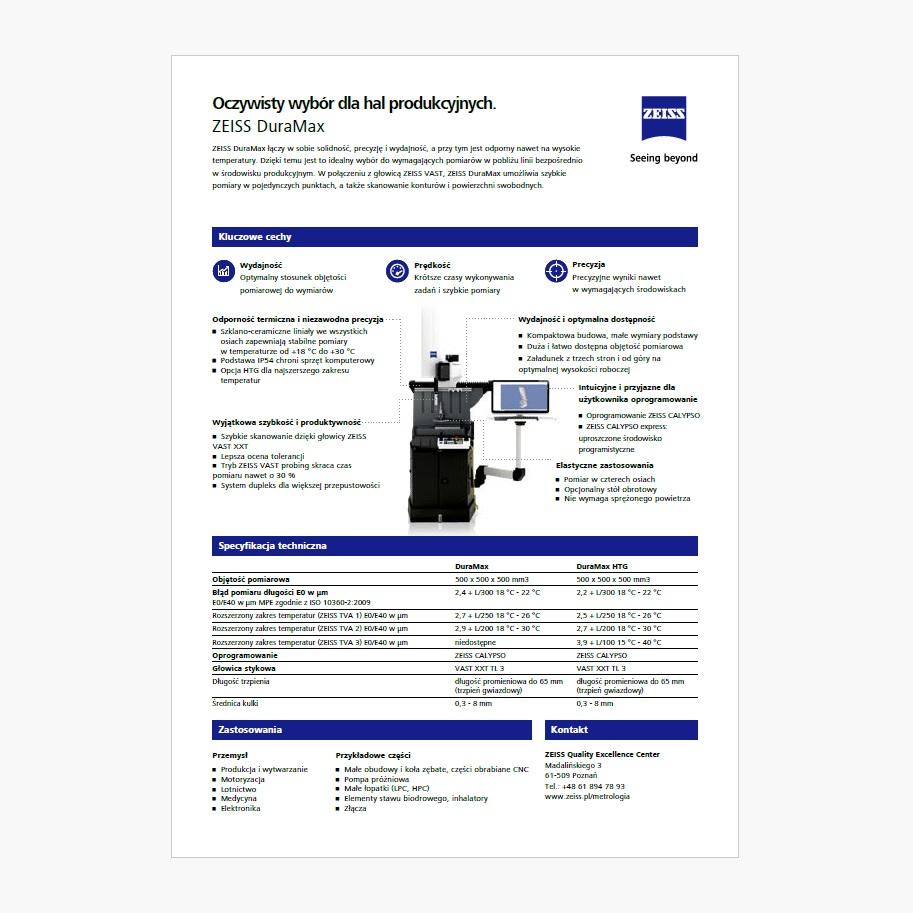

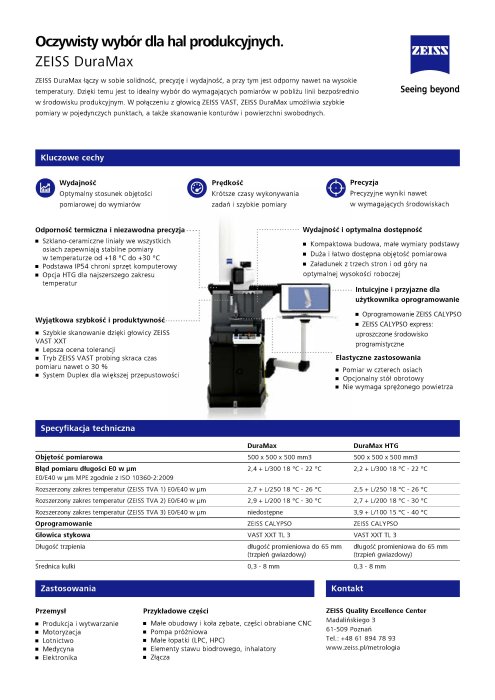

Wypełnij poniższy formularz, aby pobrać naszą jednostronicową broszurę
