Diamenty dla inżynierów

Diamond!Scan® marki ZEISS

Wykonane z najtwardszego materiału na świecie

Nasze trzpienie pomiarowe ZEISS Diamond!Scan zostały opracowane z myślą o pomiarach na wyjątkowo twardych powierzchniach ceramicznych oraz bardzo miękkich stopach aluminium. Trzpienie mają końcówki wykonane z diamentu - najtwardszego materiału na świecie.

Zalety

Brak osadów

Na diamentowych końcówkach nie osadza się żaden materiał, nawet podczas pomiarów wyjątkowo miękkich stopów aluminium. Kulki Diamond!Scan na stałe zachowują swój precyzyjny kształt, co zapobiega dodatkowym niepewnościom pomiarowym.

Zerowe zużycie

Trzpienie pomiarowe Diamond!Scan są tak twarde, że się nie zużywają – nawet gdy są wykorzystywane do pomiaru wyjątkowo twardych materiałów, np. ceramiki. Gwarantuje to niezawodność pomiarów, ponieważ diamentowa końcówka zachowuje idealny kształt i pozwala dokładnie mierzyć płaską powierzchnię tak twardego materiału.

Warte swojej ceny

Pracochłonne kontrole, czyszczenie i ponowne kalibrowanie przestają być konieczne, gdy używasz trzpieni Diamond!Scan. Oznacza to oszczędność czasu i kosztów. Ponadto diamentowe trzpienie mają znacznie dłuższą żywotność niż standardowe trzpienie z kulką rubinową, co pozwala uzyskać oszczędności w dłuższej perspektywie.

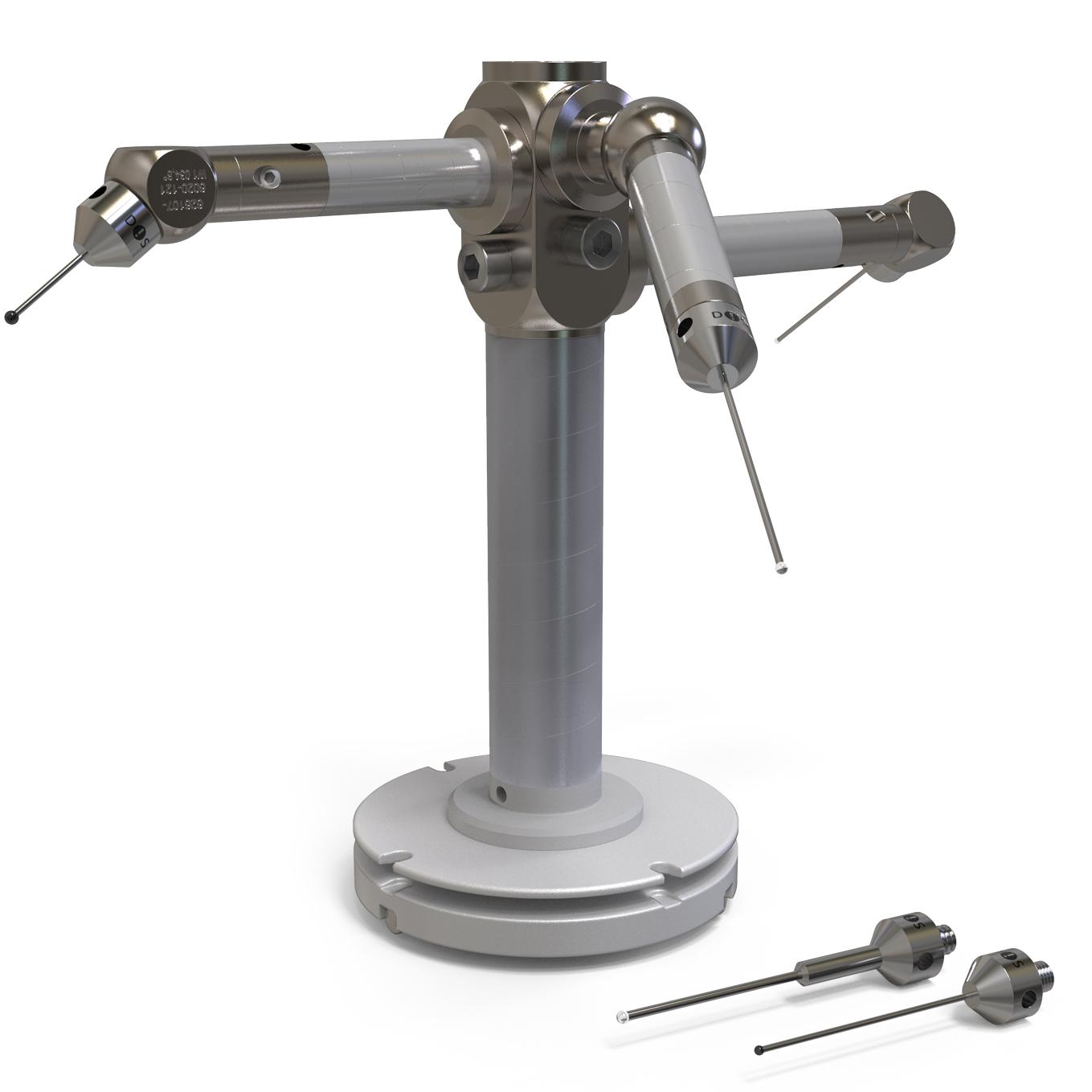

ZEISS Diamond!Scan

Nasza gama produktów

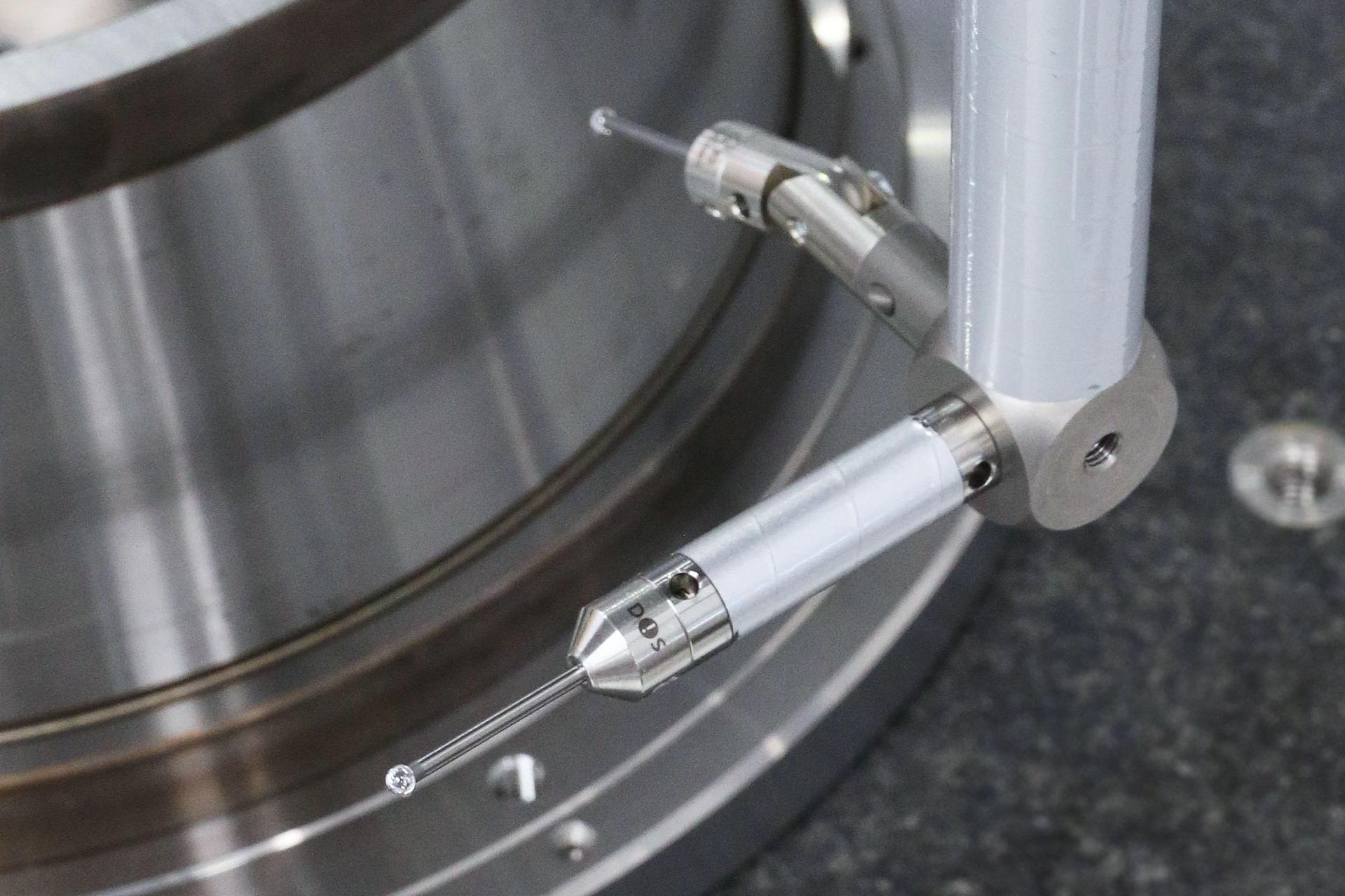

Pełna diamentowa kulka

Do najtrudniejszych pomiarów

ZEISS Diamond!Scan to trzpień pomiarowy z pełną diamentową kulką. Jest wyjątkowo trwały i nie zużywa się nawet w kontakcie z twardymi materiałami. Jest odpowiedni nawet do pomiarów jednopunktowych, którym towarzyszy duża siła nacisku. Nasze diamentowe trzpienie sprawdzą się w najtrudniejszych zadaniach pomiarowych. Kulki są dostępne w średnicach 1 mm, 2 mm i 3 mm.

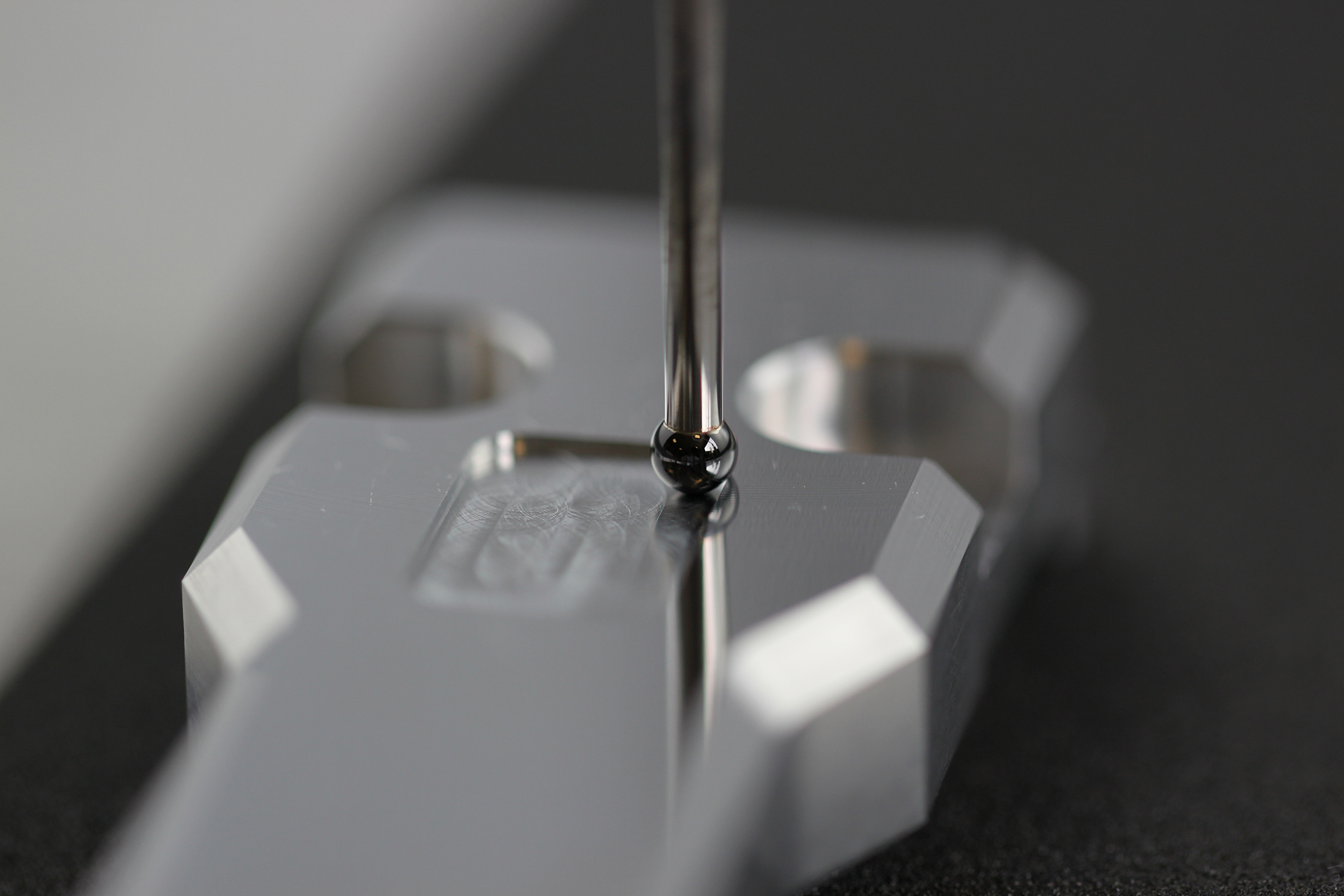

Powłoka diamentowa

Pomiary bez gromadzenia osadów

Ten segment trzpieni składa się z ceramicznej końcówki powleczonej diamentową warstwą. Sprawdzi się idealnie podczas skanowania miękkich materiałów. Trzpień charakteryzuje końcówką, na której nie osadza się materiał z mierzonych materiałów. Kolejną zaletą jest wyższy poziom okrągłości (mniej niż 150 nm), co oznacza większą precyzję w znacząco niższej cenie. Są one dostępne w średnicach: 1,05; 2,05; 3,05; 5,05 oraz 8,05.

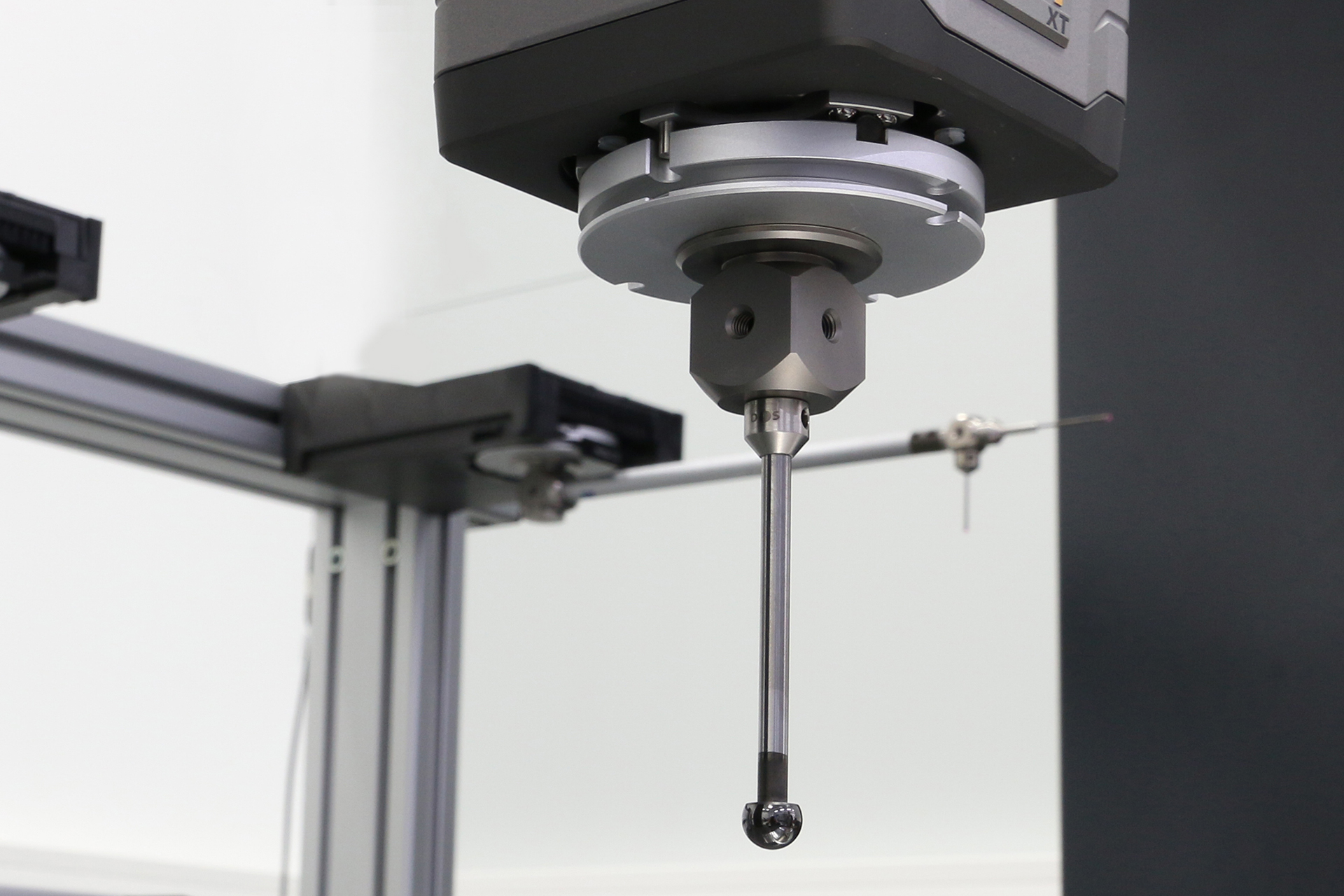

Trzpień monolityczny

Jednorodne trzpienie z diamentową powłoką

ZEISS Diamond!Scan mono to monolityczny trzpień z diamentową powłoką. Oznacza to, że trzpień i końcówka stanowią jeden element. Takie rozwiązanie ma kilka zalet. Przede wszystkim umożliwia produkcję dowolnej średnicy i dowolnej, możliwej technicznie długości. Ponadto jednorodna konstrukcja trzpienia eliminuje ryzyko odłamania się końcówki.

Trzpienie z pełną kulką diamentową czy powłoką diamentową?

Wybór zależy od konkretnego zastosowania. Każdy z trzpieni ma niewątpliwe zalety.

Zalety trzpieni z pełną diamentową kulką:

  • Większa wytrzymałość na nacisk punktowy
  • Duża odporność na zużycie podczas pomiaru materiałów ceramicznych
  • Okrągłość G10 (<250 nm)
  • Uniwersalne zastosowanie

Zalety trzpieni z diamentową powłoką:

  • Brak osadów podczas skanowania aluminium
  • Okrągłość G5 (<150 nm)
  • Dostępne różne średnice (większe)
  • Niższa cena

Diamentowe trzpienie redukują czas przestojów

Wskazówki

Pobierz więcej informacji



Historie wdrożenia

Minimalne zużycie dzięki maksymalnej jakości
12.12.2021

Minimalne zużycie dzięki maksymalnej jakości

Dostawca z branży motoryzacyjnej Pankl Racing Systems z powodzeniem spełnia rosnące wymagania dotyczące precyzji dzięki skanerom diamentowym ZEISS

Producent narzędzi Sandvik Coromant
25.07.2018

Diamenty zapewniają bezbłędne wyniki pomiarów

Producent narzędzi Sandvik Coromant mierzy za pomocą w pełni diamentowych trzpieni, zapewniając bezbłędne wyniki pomiarów
