ZEISS REACH CFX

ZEISS REACH CFX

Niewielkie wymiary.
Duży wpływ na dokładność pomiaru.

ZEISS REACH CFX to seria przedłużaczy z włókna węglowego, które są dostosowane do zróżnicowanych wymagań w zakresie dokładności współrzędnościowych maszyn pomiarowych – aby utrzymać dokładność na najwyższym możliwym poziomie.

Informacje do pobrania
Kup w sklepie internetowym
  • Niezawodne wyniki pomiarów
  • Zwiększona produktywność
  • Dostosowane do wszystkich środowisk pomiarowych
ZEISS REACH CFX
Kontakt

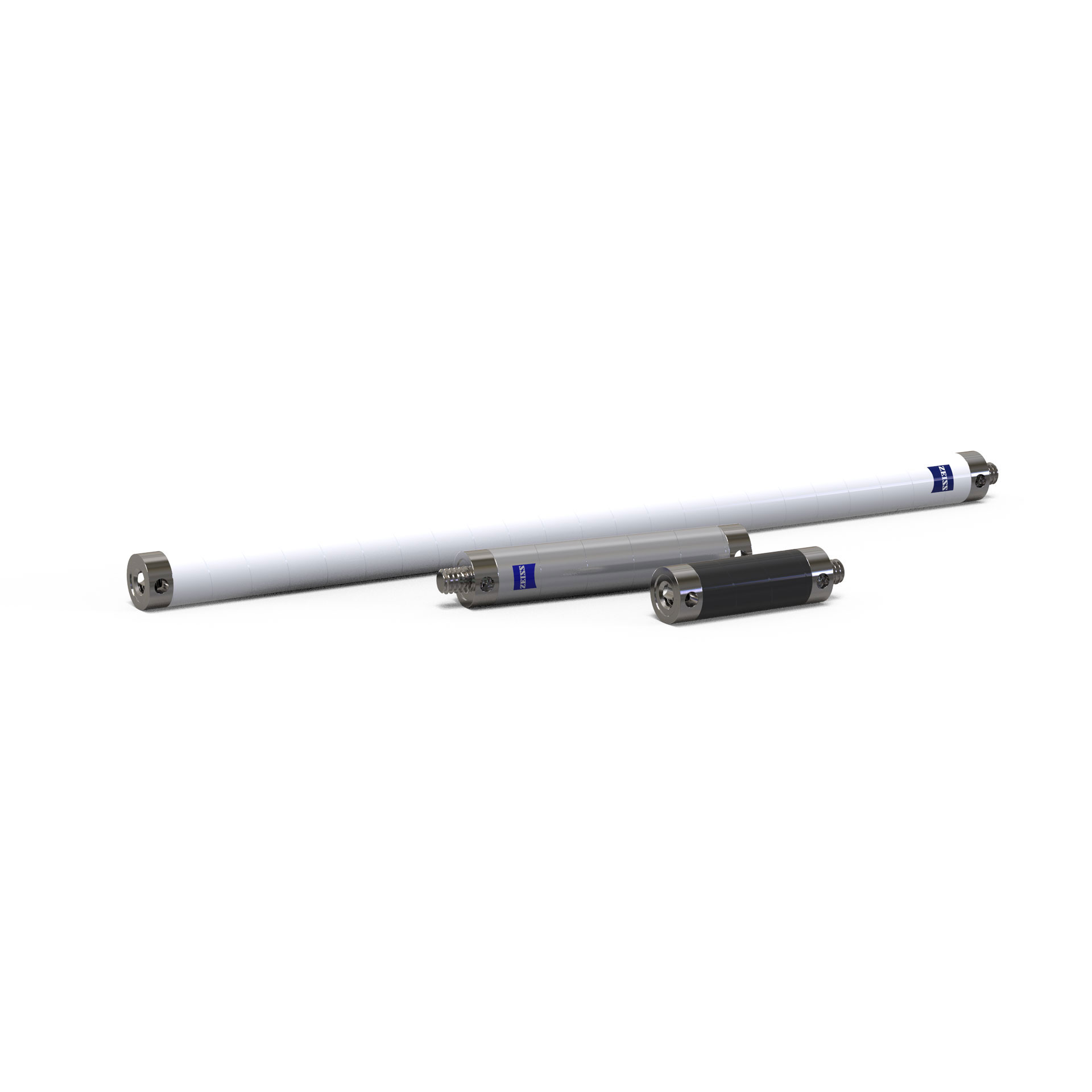

Portfolio ZEISS REACH CFX

Dokładność dobrana do Twojej współrzędnościowej maszyny pomiarowej
Portfolio ZEISS REACH CFX

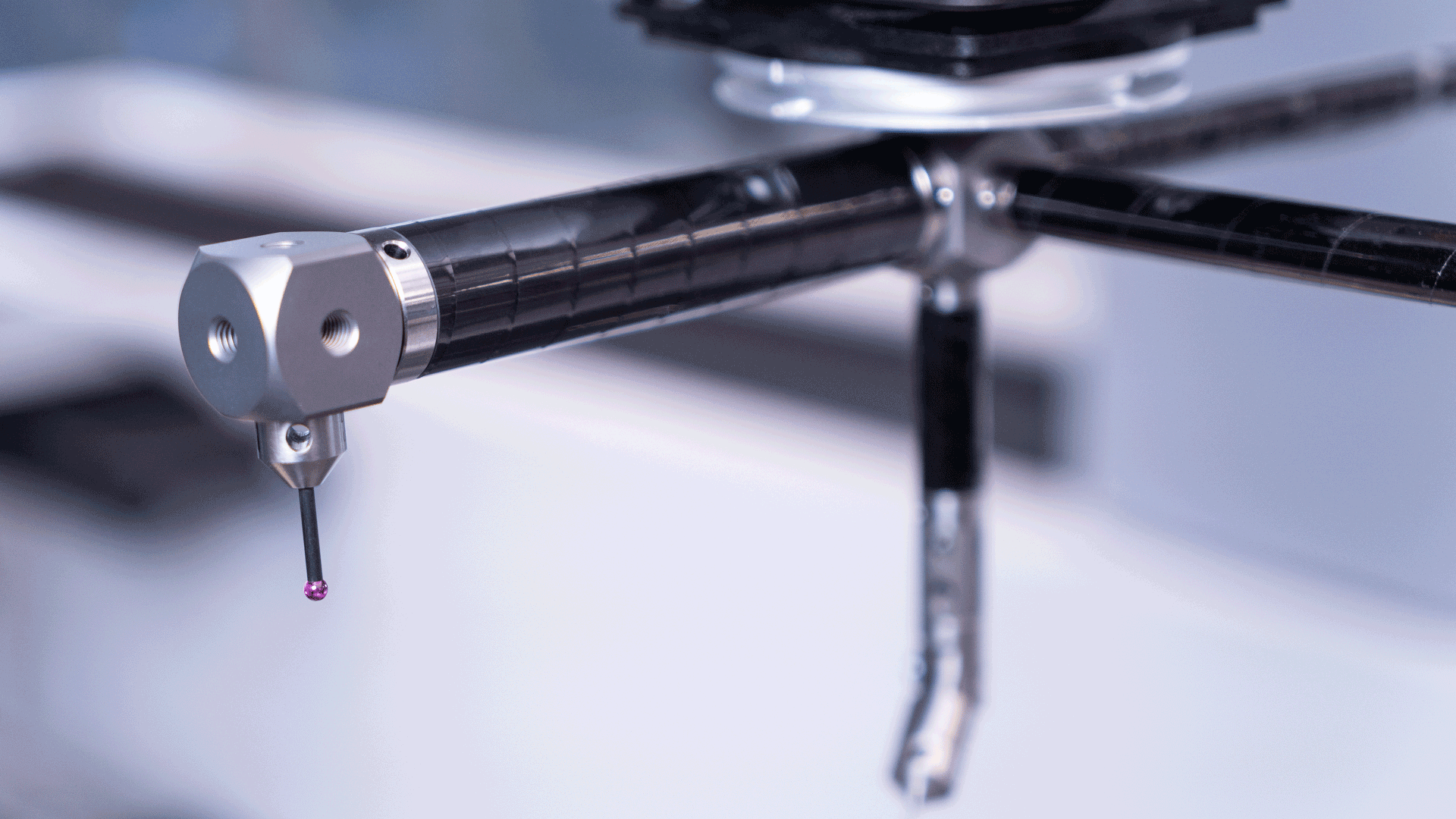

ZEISS REACH CFX 1

ZEISS REACH CFX 1 to korzystny cenowo system wprowadzający do technologii włókien węglowych. Wyniki stabilności termicznej i sztywności wskazują znaczną przewagę względem rozwiązań opartych o tytan i aluminium.

Zalecane do:
ZEISS CONTURA
i porównywalne maszyny CMM.

Dostępne długości:
DG 11: 40 – 250 mm
DG 20: 40 – 400 mm
ZEISS REACH CFX 1 w sklepie internetowym

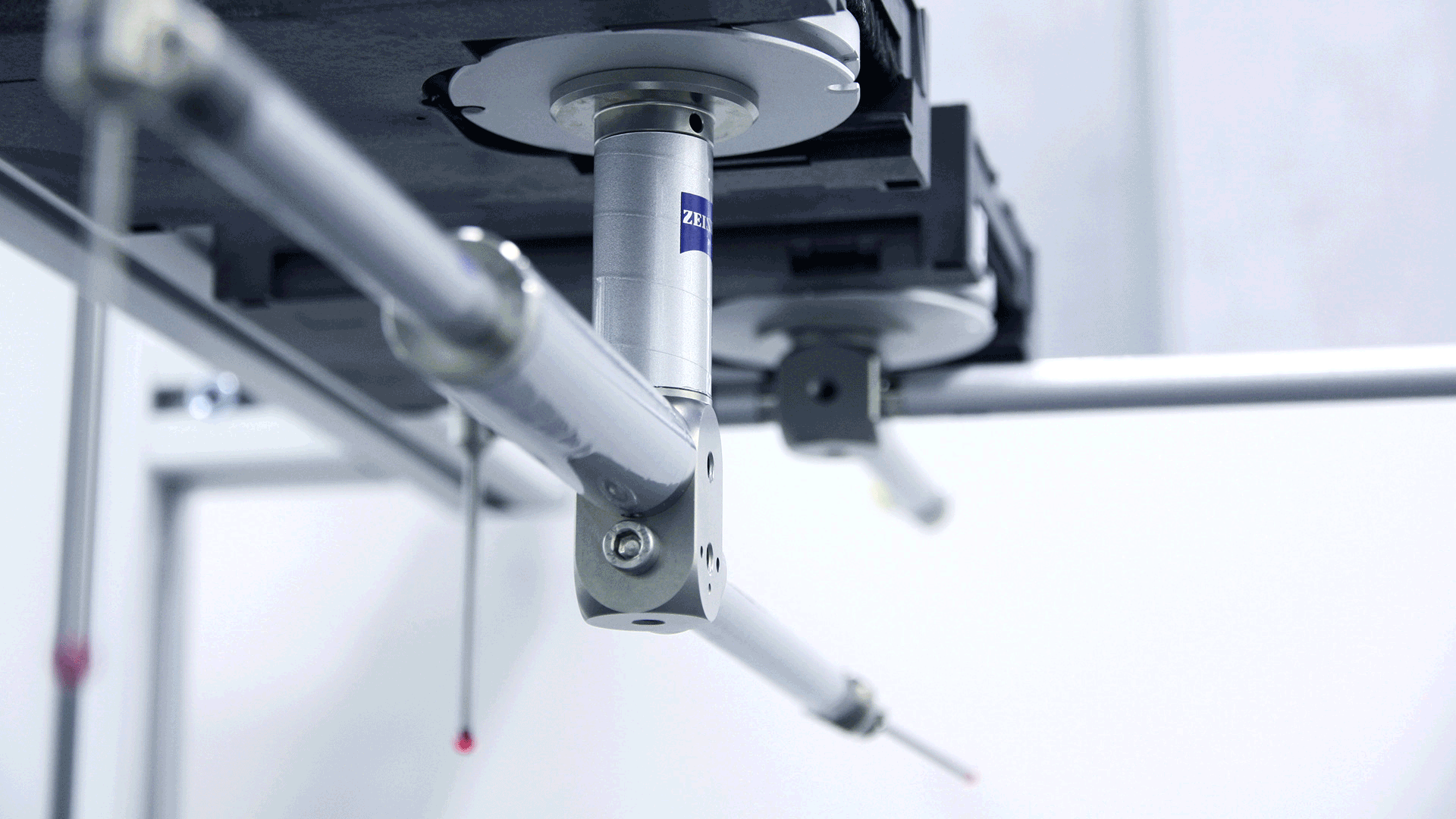

ZEISS REACH CFX 3

ThermoFit to teraz ZEISS REACH CFX 3. Nowa nazwa - ta sama wydajność. Sprawdzone przedłużacze są teraz częścią oferty ZEISS REACH CFX. Umożliwiają skrócenie czasu pomiaru bez kompromisu w zakresie niezawodności wyników.

Zalecane do:
ZEISS PRISMO
ZEISS PRISMO fortis
ZEISS ACCURA
i porównywalne maszyny CMM.

Dostępne długości:
DG 11: 40 – 250 mm
DG 20: 40 – 400 mm
Możliwe zamówienie indywidualnych długości
ZEISS REACH CFX 3 w sklepie internetowym
ZEISS REACH CFX 5

ZEISS REACH CFX 5 to przedłużacze trzpieni do pomiarów wymagających najwyższej precyzji. Gdy liczy się nawet 1 µ, zastosowanie najnowocześniejszych włókien węglowych i unikalnej metody nawijania umożliwia uzyskanie maksymalnej sztywności układu trzpieni.

Zalecane do:
ZEISS PRISMO verity
ZEISS PRISMO ultra
ZEISS MICURA
ZEISS XENOS
i porównywalne maszyny CMM.

Dostępne długości:
DG 11: 40 – 250 mm
DG 20: 40 – 400 mm
ZEISS REACH CFX 5 w sklepie internetowym

  • Zablokowana zawartość stron trzecich

    Odtwarzacz wideo został zablokowany w związku z Twoimi preferencjami plików cookie. Aby zmienić ustawienia i odtworzyć wideo, kliknij poniższy przycisk i wyraź zgodę na użycie „funkcjonalnych” technologii śledzenia.

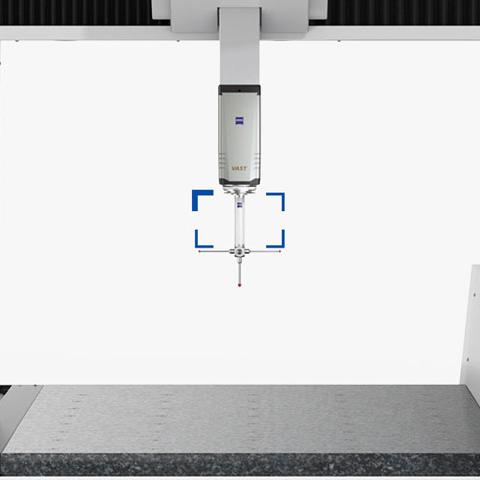

Nie pozwól, aby przedłużacze obniżały niezawodność Twojej współrzędnościowej maszyny pomiarowej!

Przedłużacze trzpieni wykonane z włókna węglowego

ZEISS REACH CFX

Zapobiegaj obniżeniu jakości produkcji

Aby odróżnić dobre części od odrzutów, konieczne są wiarygodne wyniki pomiarów. Tylko zminimalizowanie niepewności pomiaru umożliwia ich uzyskanie. Stosowanie niewłaściwych przedłużaczy ma bezpośredni, negatywny wpływ na ogólną niepewność pomiaru, dlatego obniża dokładność, jaką może osiągnąć Twoja współrzędnościowa maszyna pomiarowa. Ogólny wpływ przedłużacza na niepewność pomiaru determinują głównie trzy czynniki: masa, rozszerzalność termiczna i sztywność statyczna.

Niska waga

Wszystkie przedłużacze ZEISS REACH CFX są wykonane z włókna węglowego – materiału, który jest znany z niskiej masy. Pozwala to na stosowanie złożonych układów trzpieni nawet w głowicach o restrykcyjnych limitach wagi, co redukuje potrzebę wymiany układów trzpieni podczas pomiaru.

Stabilność termiczna

Dzięki stabilności termicznej przedłużacze ZEISS REACH CFX zachowują stałą długość w przypadku zmian temperatury. W laboratorium pomiarowym czy na hali produkcyjnej – są bardziej stabilne pod względem termicznym niż przedłużacze aluminiowe lub tytanowe, dlatego nadają się do stosowania w różnych środowiskach.

Sztywność statyczna

Wszystkie przedłużacze ZEISS, w porównaniu do przedłużaczy wykonanych z tytanu lub aluminium, wykazują statyczną sztywność niemal bez żadnego wygięcia – nawet przy prędkości skanowania sięgającej 12 mm/sek. Dzięki temu skanowanie przedmiotu obrabianego przebiega szybciej, zwiększając w ten sposób produktywność.

  • Zablokowana zawartość stron trzecich

    Odtwarzacz wideo został zablokowany w związku z Twoimi preferencjami plików cookie. Aby zmienić ustawienia i odtworzyć wideo, kliknij poniższy przycisk i wyraź zgodę na użycie „funkcjonalnych” technologii śledzenia.
  • ZEISS REACH CFX 1

    ZEISS REACH CFX 1
  • ZEISS REACH CFX 3

    ZEISS REACH CFX 3
  • ZEISS REACH CFX 5

    ZEISS REACH CFX 5

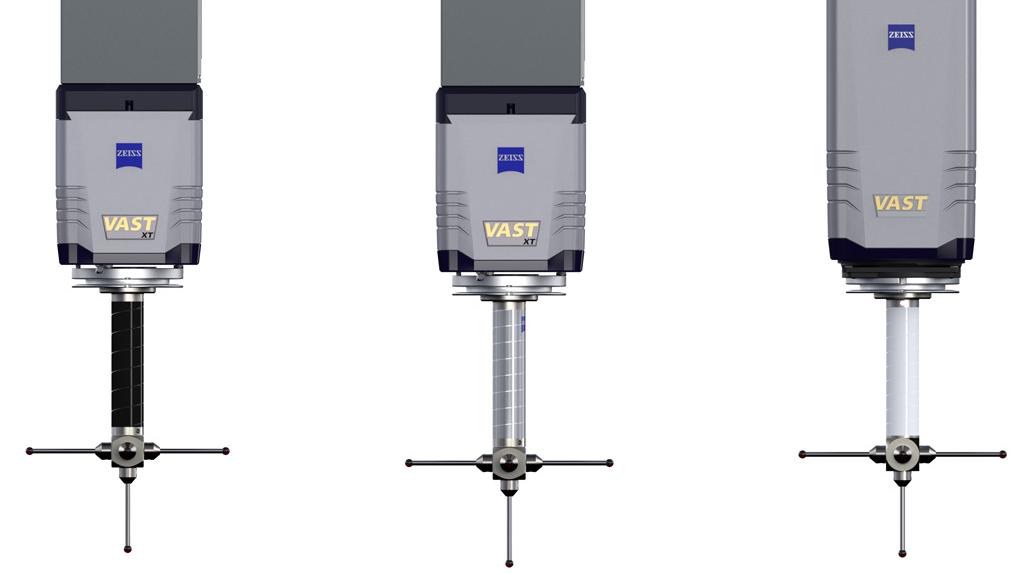

Trzy poziomy wydajności

Portfolio obejmuje trzy różne poziomy sztywności: CFX 1, CFX 3 i CFX 5. Te trzy poziomy wynikają z zastosowania włókien węglowych o różnych właściwościach oraz sposobach nawijania. W ten sposób zapewniamy optymalną wydajność przy zróżnicowanych wymaganiach pod względem dokładności różnego rodzaju współrzędnościowych maszyn pomiarowych.

Porównanie techniczne

Materiał

Waga

Rozszerzalność

Odchylenie

ZEISS REACH CFX 5

●○○○○

○○○○○

●○○○○

ZEISS REACH CFX 3

●○○○○

○○○○○

●●○○○

ZEISS REACH CFX 1

●○○○○

○○○○○

●●●○○

Aluminium

●●●●●

●●●●●

●●●●○

Tytan

●●●●○

●●●○○

●●●●●

●○○○○ = niskie

●●●●● = wysokie
