Pomiary kół zębatych

Profesjonalne wsparcie zadań pomiarowych

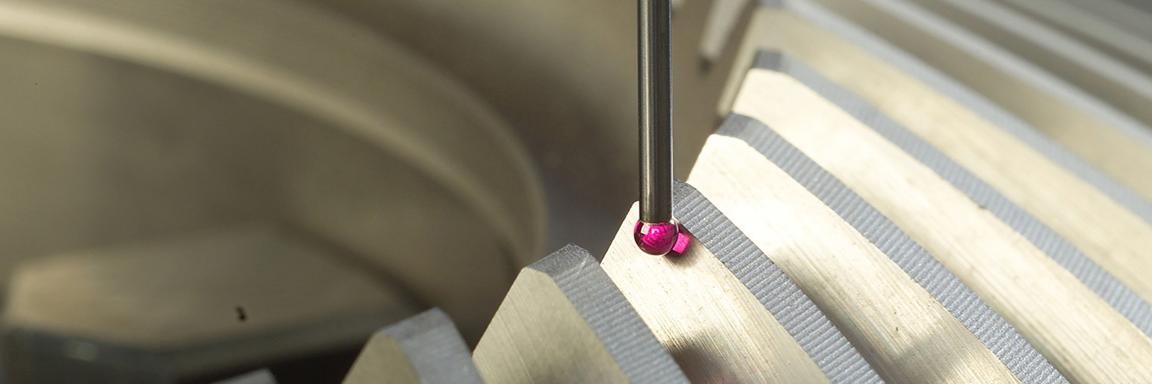

Dzięki naszemu wieloletniemu doświadczeniu w pomiarach kół zębatych zapewniamy profesjonalne wsparcie w różnorodnych zadaniach pomiarowych - znajdziemy właściwą procedurę pomiarową dla każdego z Twoich zastosowań. Użyte rozwiązanie pomiarowe jest zależne od wymaganych potrzeb. Pomiary kół zębatych mogą być wykonane z wykorzystaniem stołu obrotowego lub bez stołu i z zastosowaniem gwiazdowego układu trzpieni lub poziomych trzpieni pomiarowych.

Duży zakres pomiarowy

Współrzędnościowe maszyny pomiarowe ZEISS i oprogramowanie ZEISS GEAR PRO umożliwiają pomiary i analizę wszystkich typów kół zębatych o średnicy zewnętrznej do 3 metrów i wadze do 16 ton.

Dowiedz się więcej

Zgodność z normami

Analiza kół zębatych może być przeprowadzona zgodnie z międzynarodowymi lub krajowymi normami (DIN, ISO, AGMA i JIS) lub tolerancjami zdefiniowanymi przez użytkownika.

Porównanie danych nominalnych i aktualnych

Jeśli model CAD jest dostępny, do porównania danych nominalnych z aktualnymi w przypadku kół zębatych wykonanych z tworzywa sztucznego możliwe jest również wykorzystanie tomografów komputerowych z serii ZEISS METROTOM.

Dowiedz się więcej

Pomiary kół zębatych

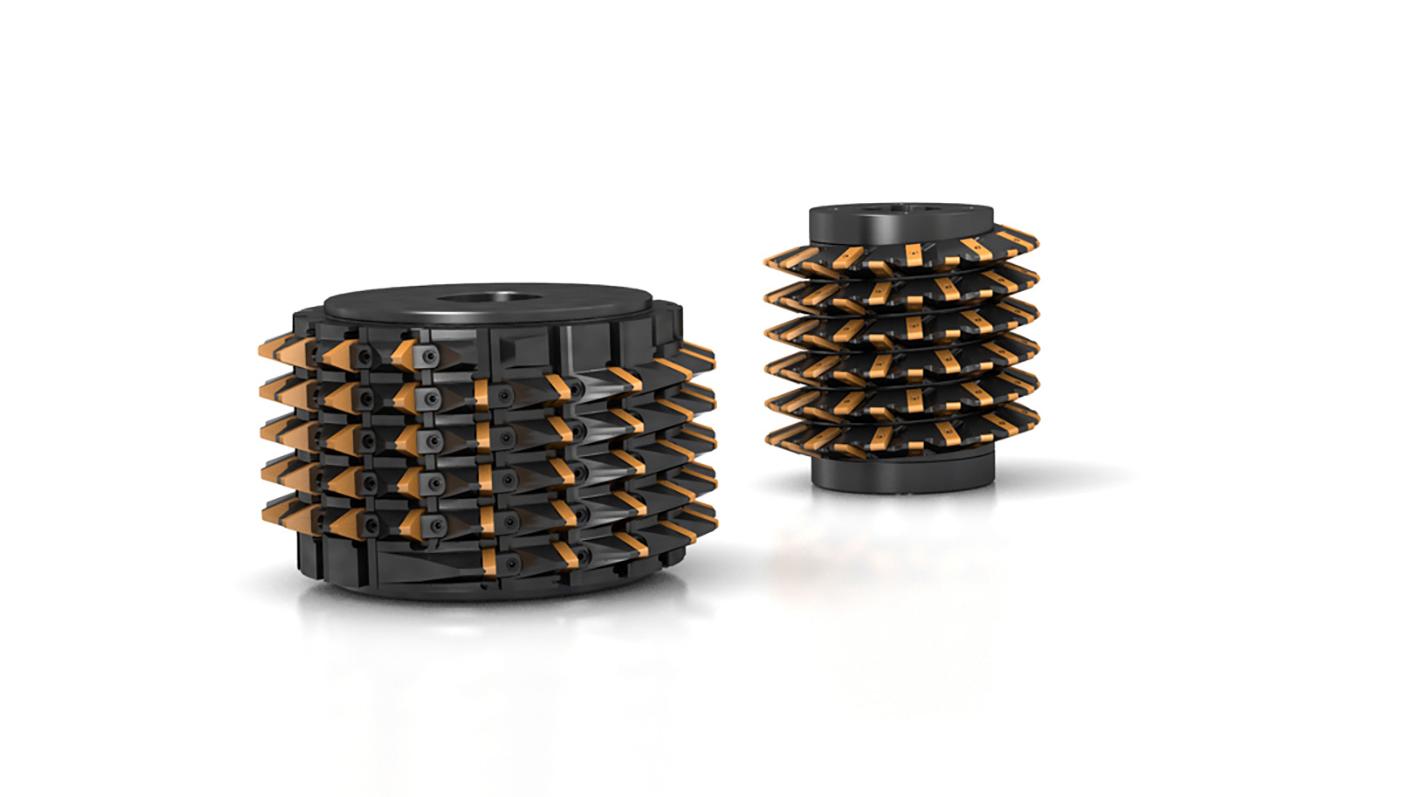

Obszary zastosowań

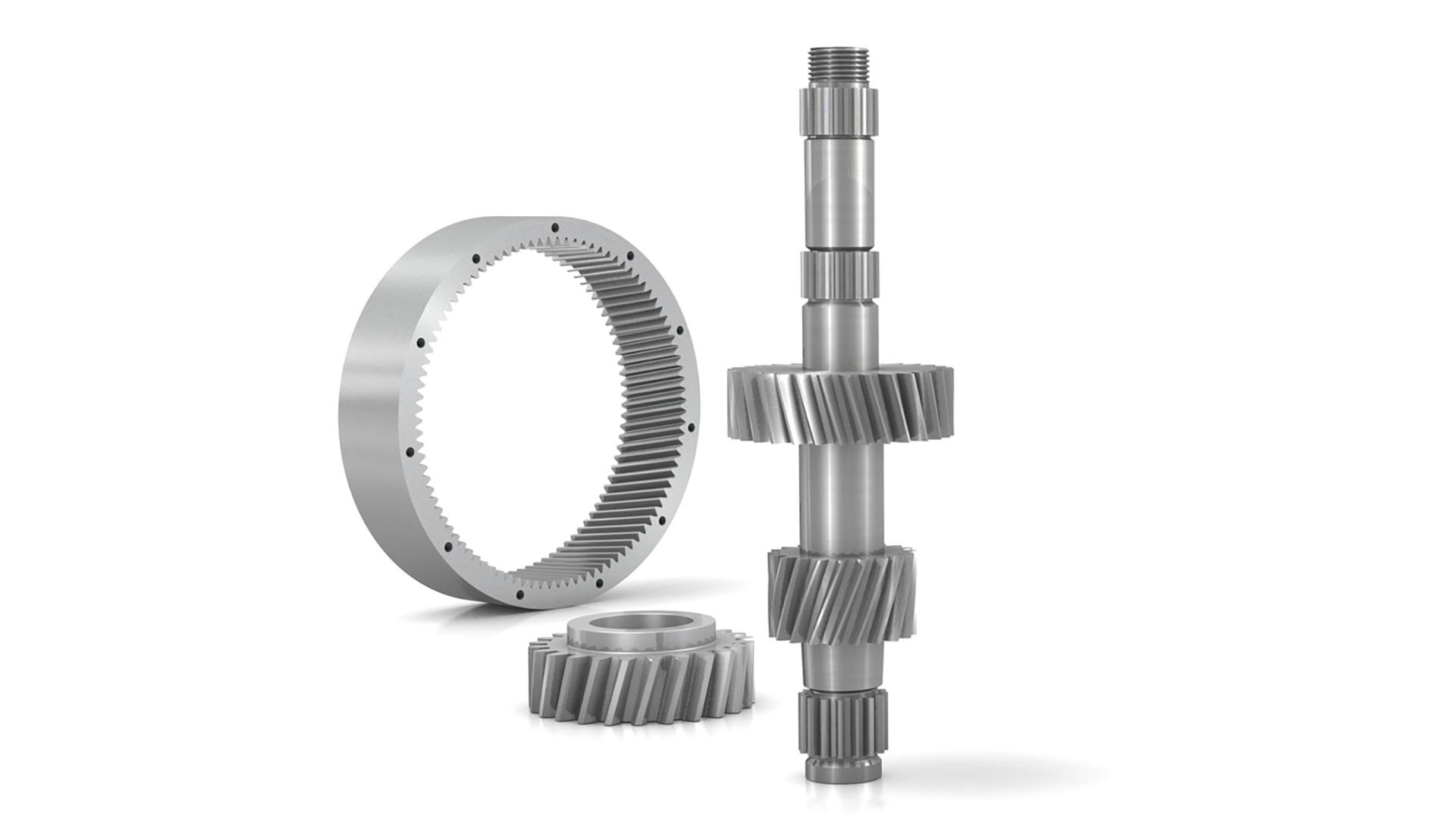

Walcowe koła zębate

Moduł INVOLUTE umożliwia pomiary kół walcowych o zębach prostych i skośnych oraz wielowypusty o zarysie ewolwentowym lub prostym. Możliwe są pomiary uzębienia zewnętrznego lub wewnętrznego. Oprogramowanie umożliwia ocenę baryłkowatości i profili specjalnych. Można również dokonać pomiaru kół typu beveloid. ZEISS GEAR PRO involute obsługuje również popularny branżowy format GDE (GearDataExchange).

ZEISS GEAR PRO involute - protokół pomiarowy

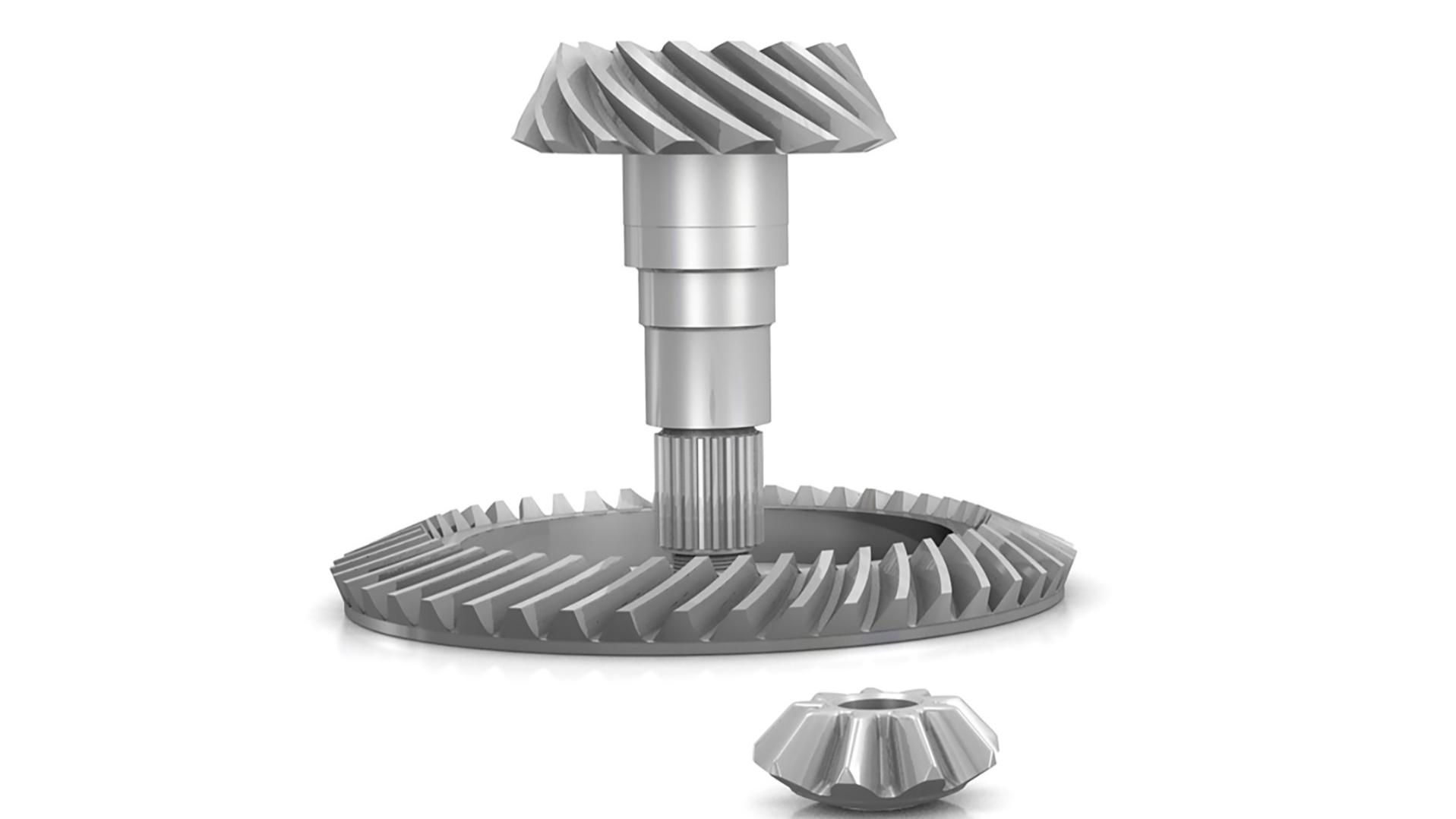

Stożkowe koła zębate o zębach prostych i łukowych

Moduł GEAR PRO bevel umożliwia pomiary kół stożkowych o zębach prostych i łukowych. Możliwe są pomiary zębników i kół talerzowych. Dane nominalne mogą pochodzić z typowych formatów przemysłowych, takich jak Gleason (GAGE) lub Klingenberg (KIMOS); można je również importować z modelu CAD. Jeżeli dane nominalne nie są dostępne, można wykorzystać metodę digitalizacji koła wzorcowego.

ZEISS GEAR PRO bevel - protokół pomiarowy

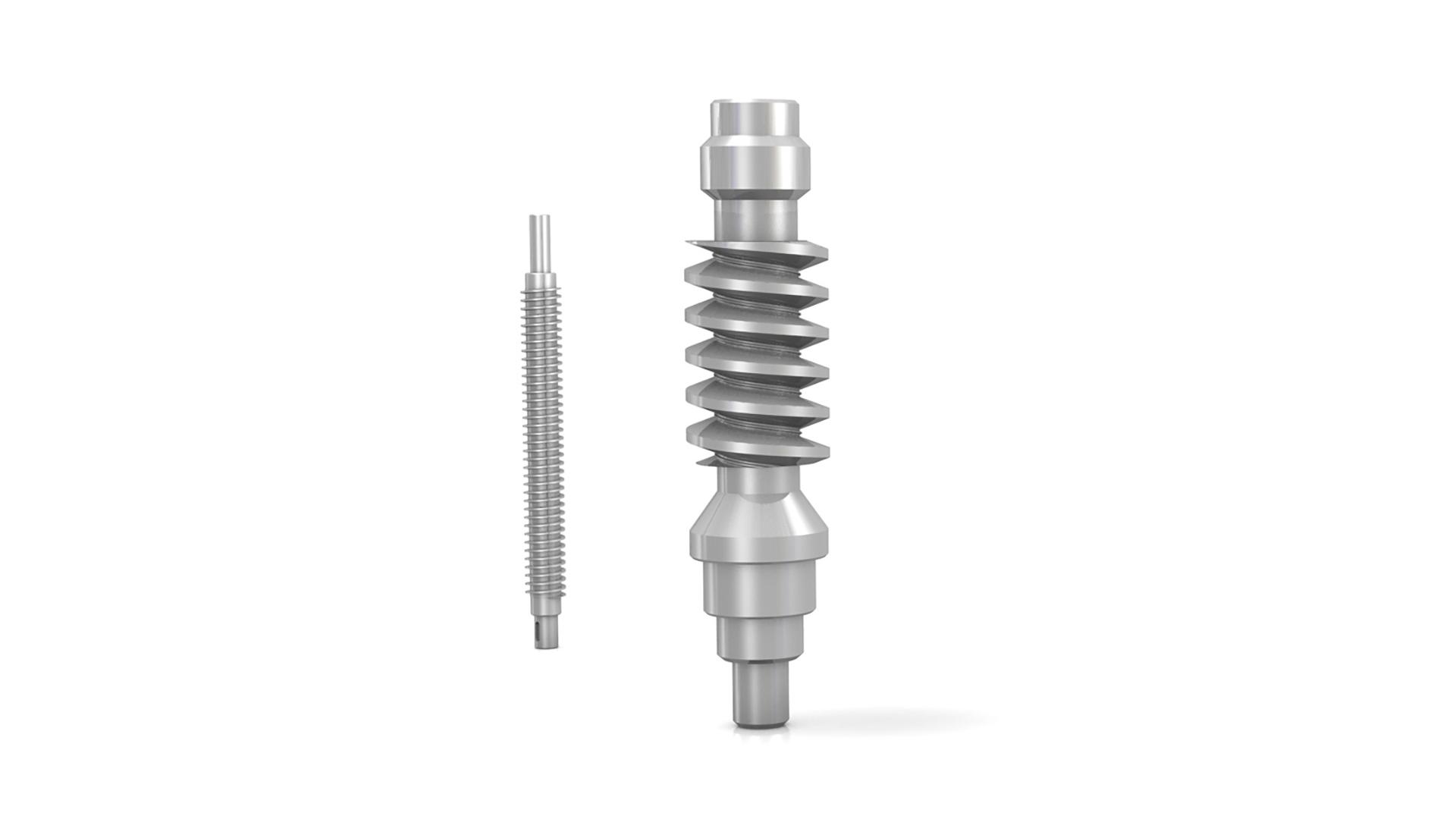

Ślimak

Moduł WORM umożliwia pomiary i ocenę zgodnie z normami wszystkich typowych profili ślimaka, takich jak ZI, ZA, ZN i ZK.

ZEISS GEAR PRO worm - protokół pomiarowy

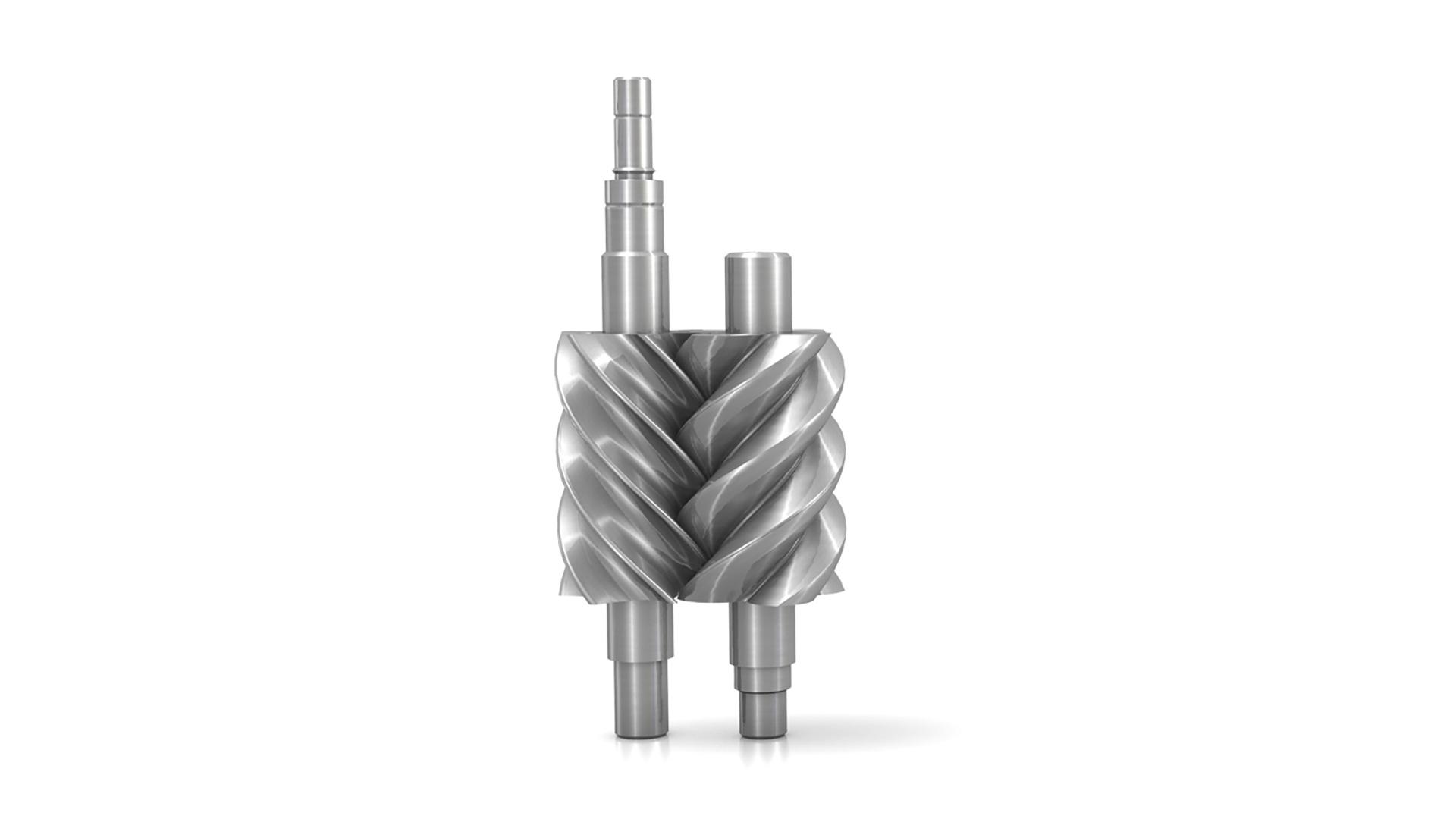

Rotor

Służy do pomiarów wirników sprężarek śrubowych: męskich, żeńskich oraz prostych. Dane nominalne do pomiaru można dostarczyć w postaci przekroju poprzecznego lub modelu CAD.
